Простой шлифовальный блок

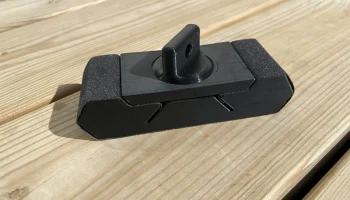

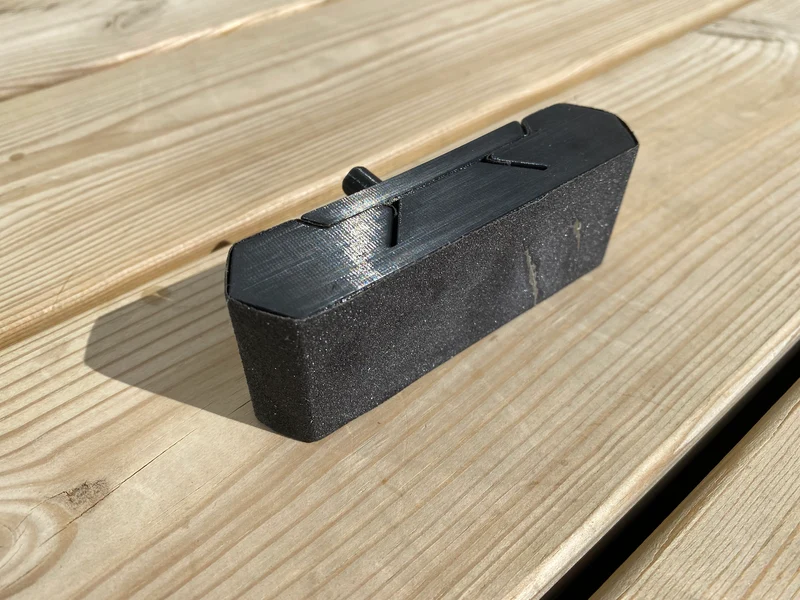

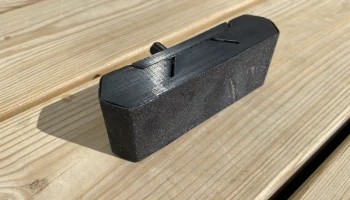

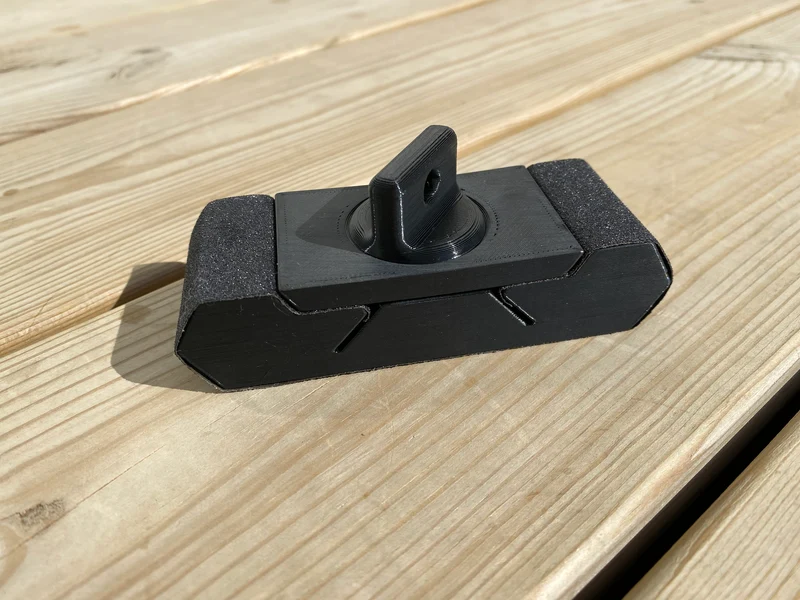

Шлифовальный блок простой конструкции. Предназначен для работы с полосой наждачной бумаги размером 38 x 230-240 мм.

Попробовав несколько шлифовальных блоков, я не нашел ничего, что соответствовало бы моим потребностям. Либо они были слишком сложными, либо винты были неудобными, либо допуски были нарушены, либо они просто сломались.

Мне нужен был простой шлифовальный блок, который мог бы фиксировать наждачную бумагу во время шлифовки и не так легко ломаться.

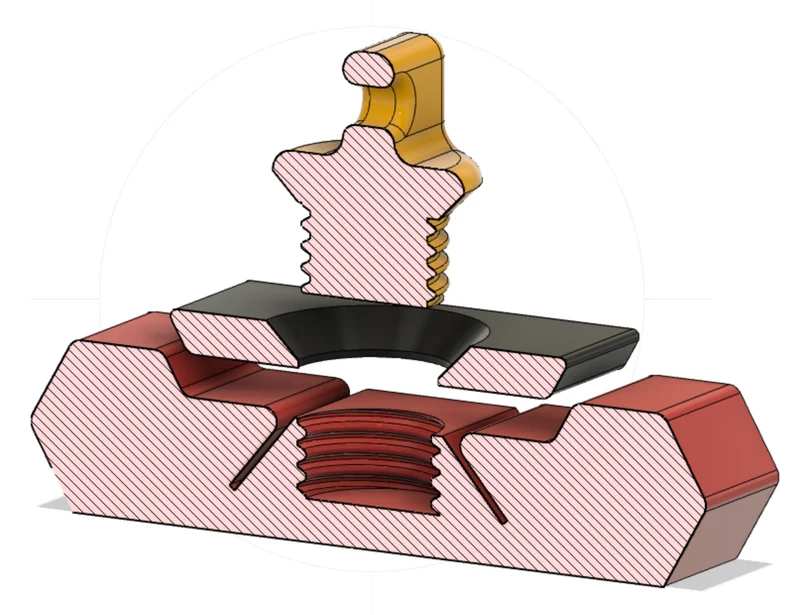

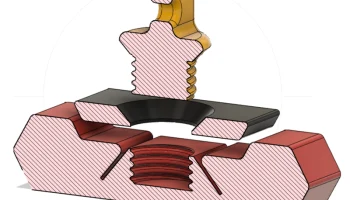

Поэтому я сделал свой собственный, используя мощный болт с резьбой M22 (шаг 3 мм) и скорректированным допуском для 3D-печати. Этот большой болт легко регулировать и довольно прочный.

Наждачная бумага имеет такое сильное трение, что достаточно простой зажимной конструкции, чтобы удержать ее на месте.

Я использую этот блок для шлифовки 3D-отпечатков из PET-G влажной наждачной бумагой.

Распечатать инструкции

.gcode имеет высоту слоя 0,25 и 4 периметра для прочности. Заполнение установлено на 15% с прямолинейным узором.

Полный шлифовальный блок состоит из:

1x base.stl
1x зажим.stl
1x болт.stl

Это сделано только в PET-G, но должно работать очень хорошо (может быть, даже лучше) в PLA.
