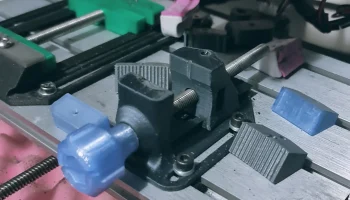

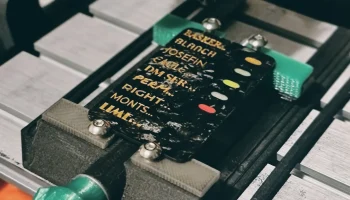

Низкопрофильный тиск для 3018 СNC

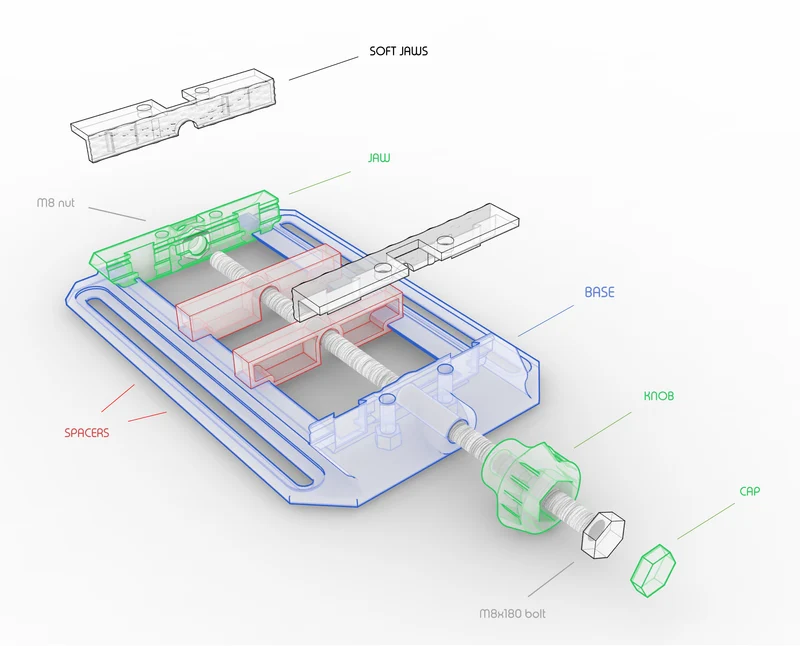

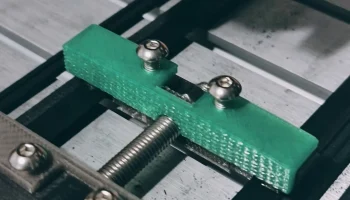

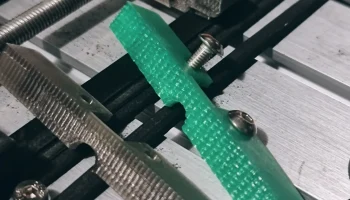

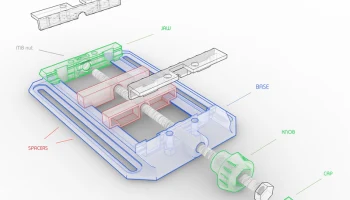

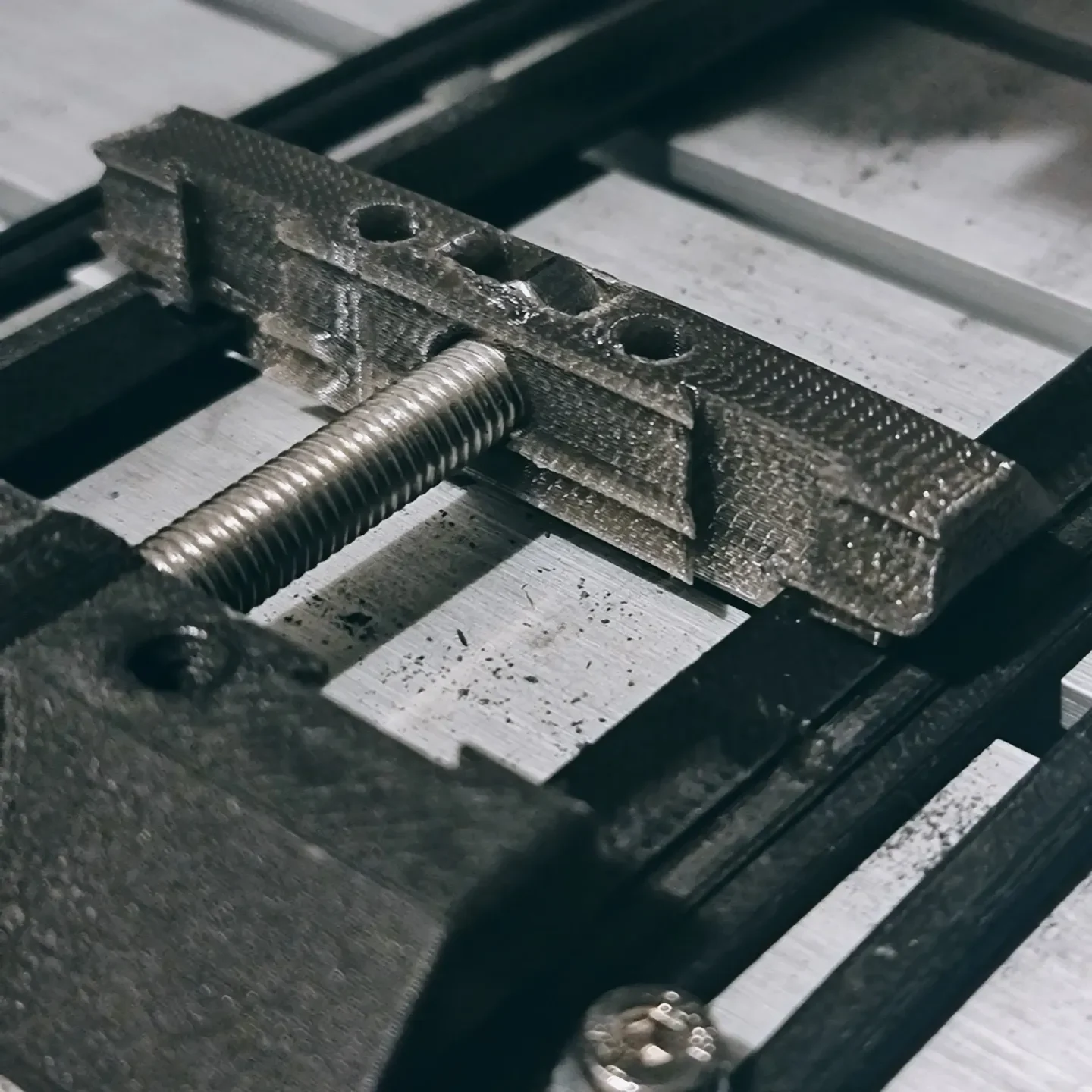

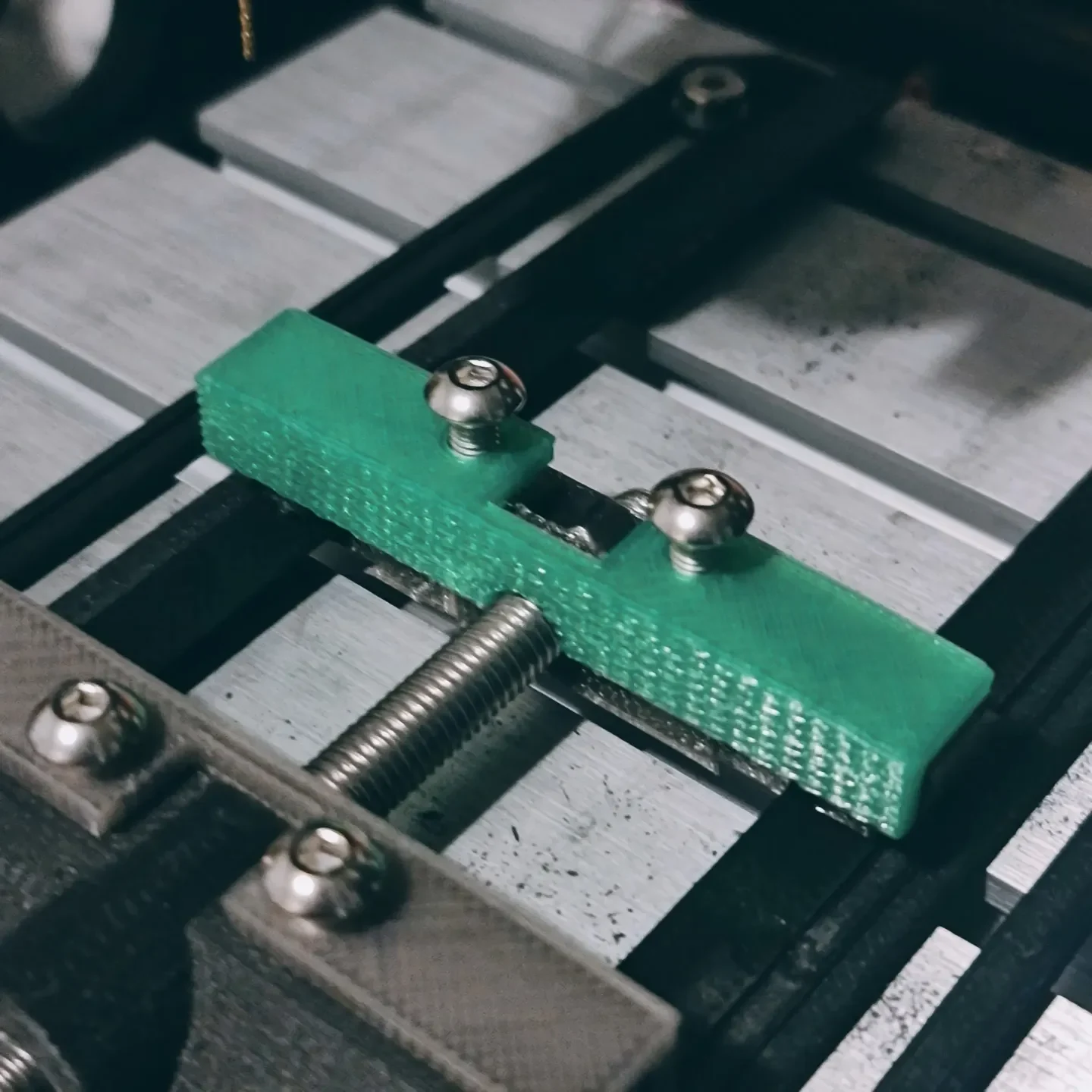

Эти низкопрофильные тиски разработаны специально для компактной установки на CNC-машину 3018. Они заменяют неудобные зажимы и позволяют надежно фиксировать различные плоские материалы множеством способов. Мягкие вставки-жала легко адаптируются под индивидуальные нужды пользователя и могут быть закреплены без необходимости использования винтов — последние служат лишь дополнительной возможностью зажима круглых объектов.

Особенности и назначение

Максимальная ширина заготовки составляет 120 мм при креплении к рабочей поверхности. Крепление осуществляется практически любым винтом подходящего размера вместе с шайбой. Верхние винты имеют размер M5 и минимальную высоту M5x16, однако нижняя часть крепежа может быть опущена и использована исключительно для обеспечения надежного прижима благодаря трению.

Печать и сборка

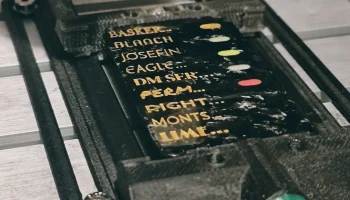

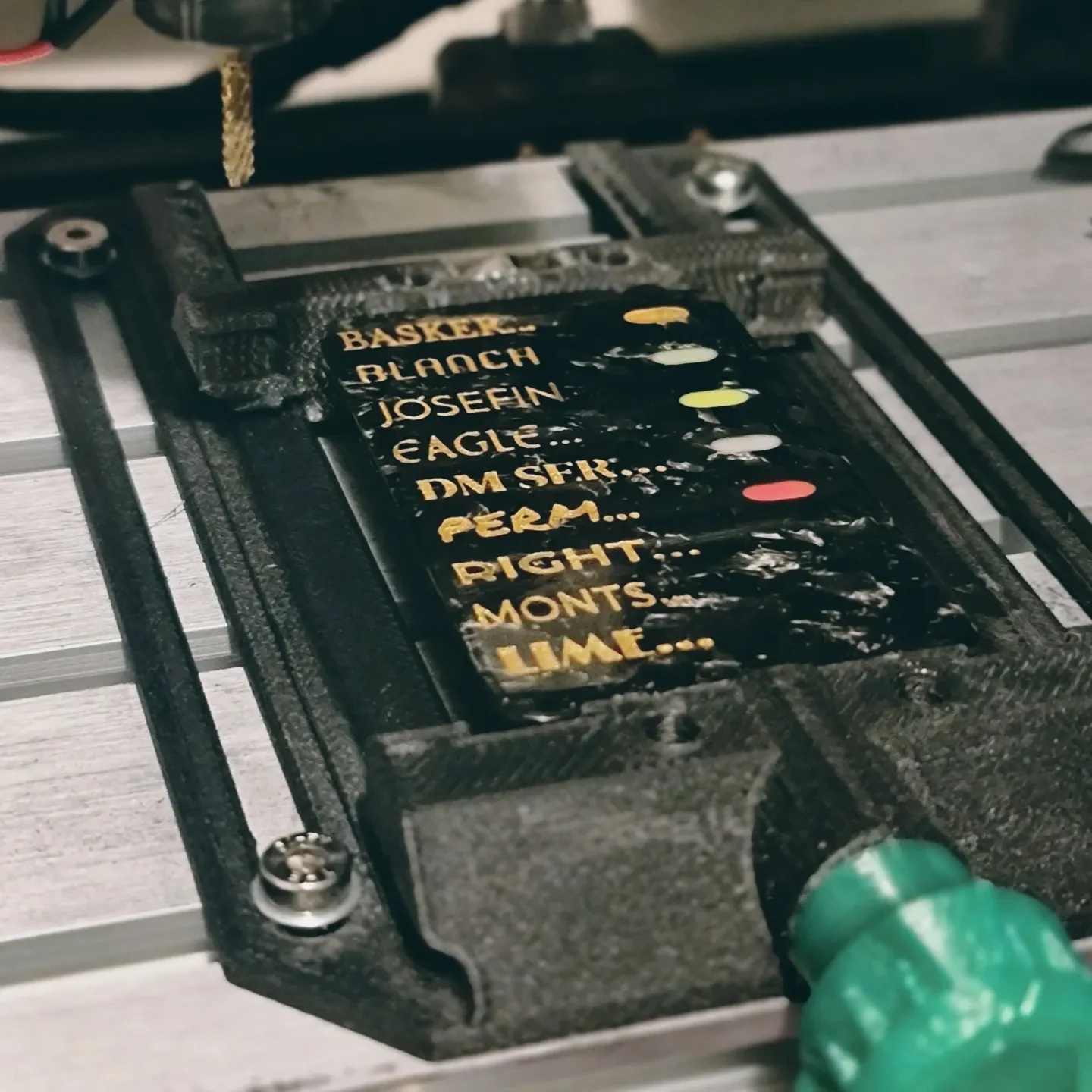

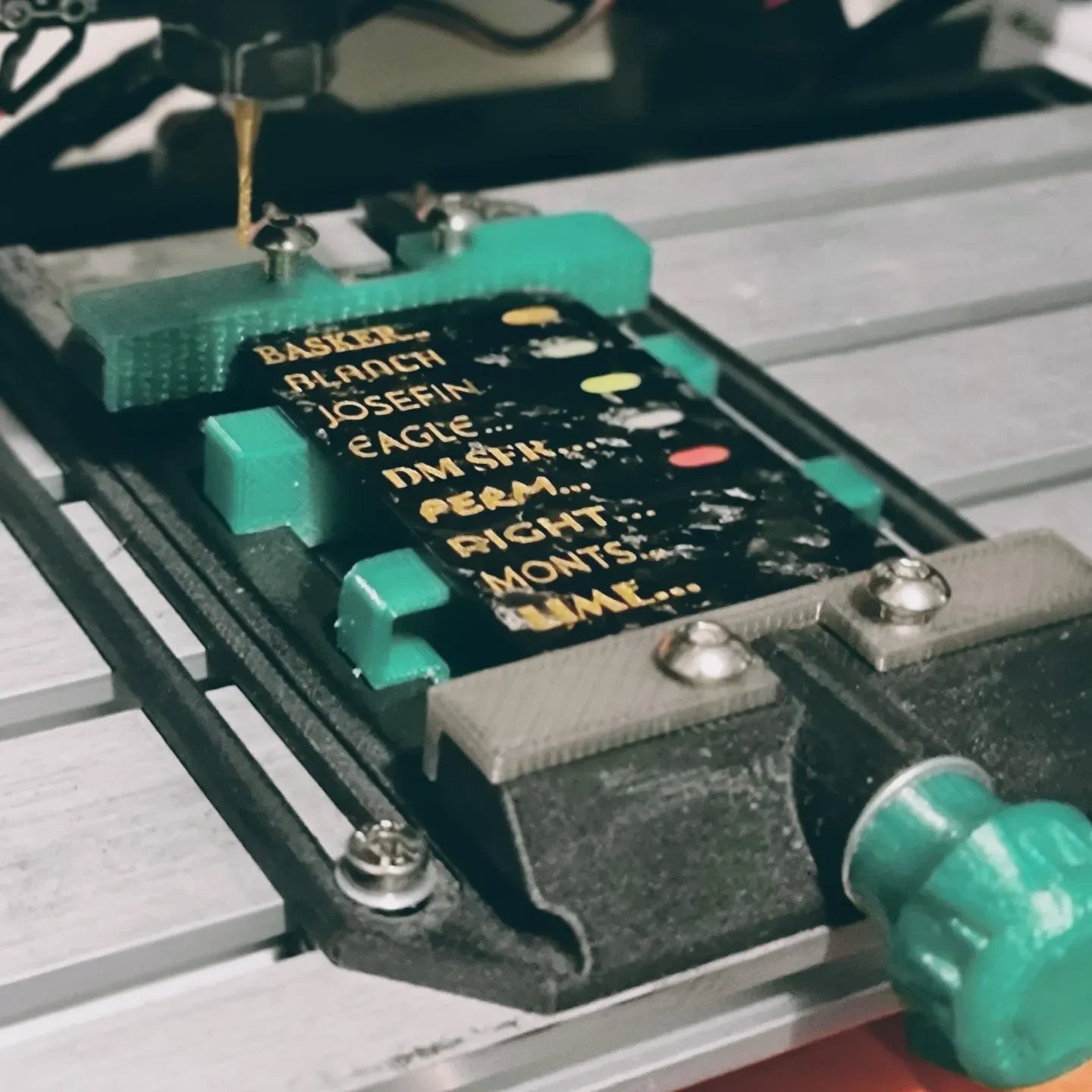

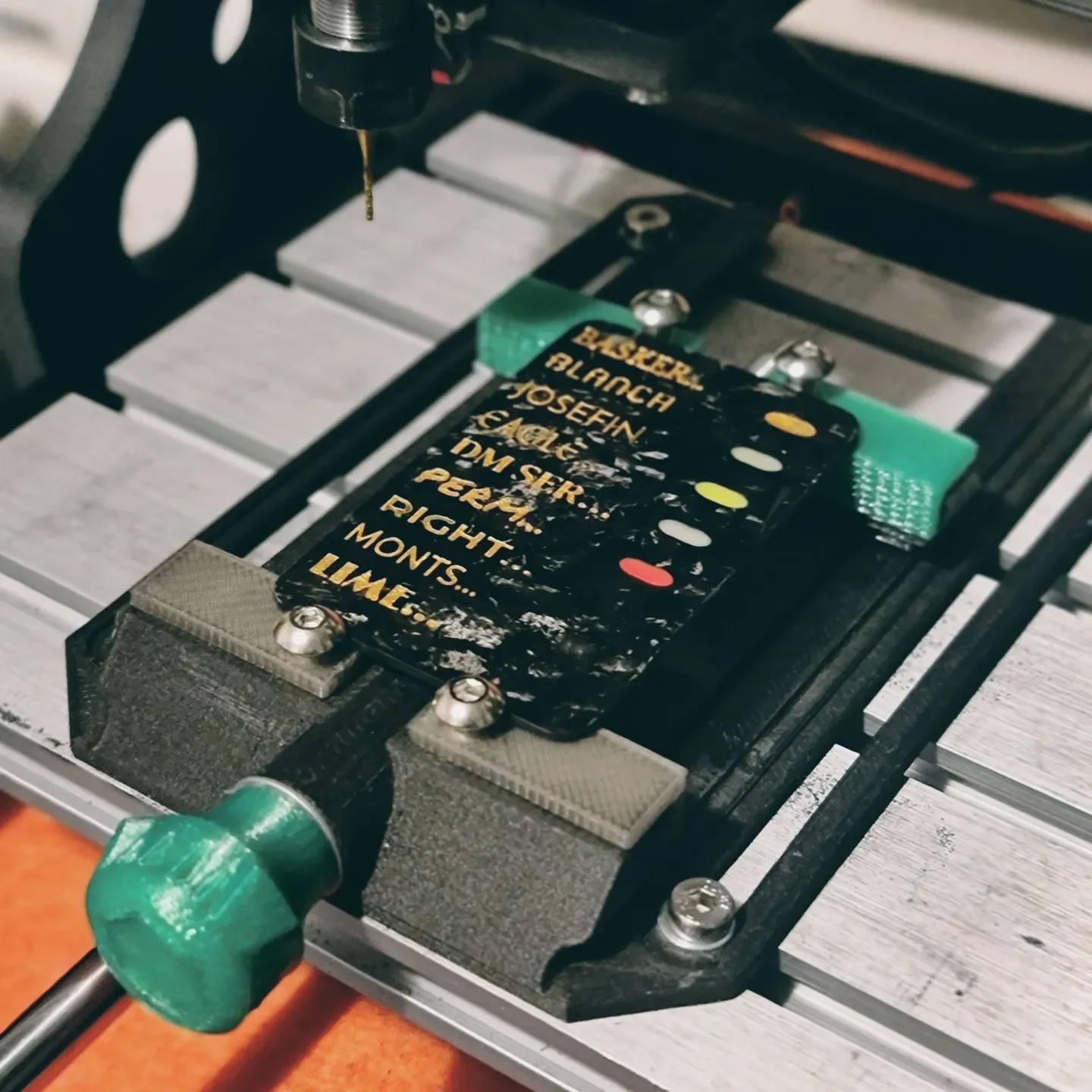

Модель была распечатана с толщиной слоя 0.2 мм, диаметром сопла 0.6 мм и примерно 40%-ным заполнением. Материалами послужили PLA и PETG. Автор отмечает отсутствие проблем при гравировке, преимущественно выполненной на углеродном волокне. Включены также дополнительные распорки для выравнивания заготовок относительно основания, хотя их использование необязательно.
