Футуристическая настольная светодиодная лента........

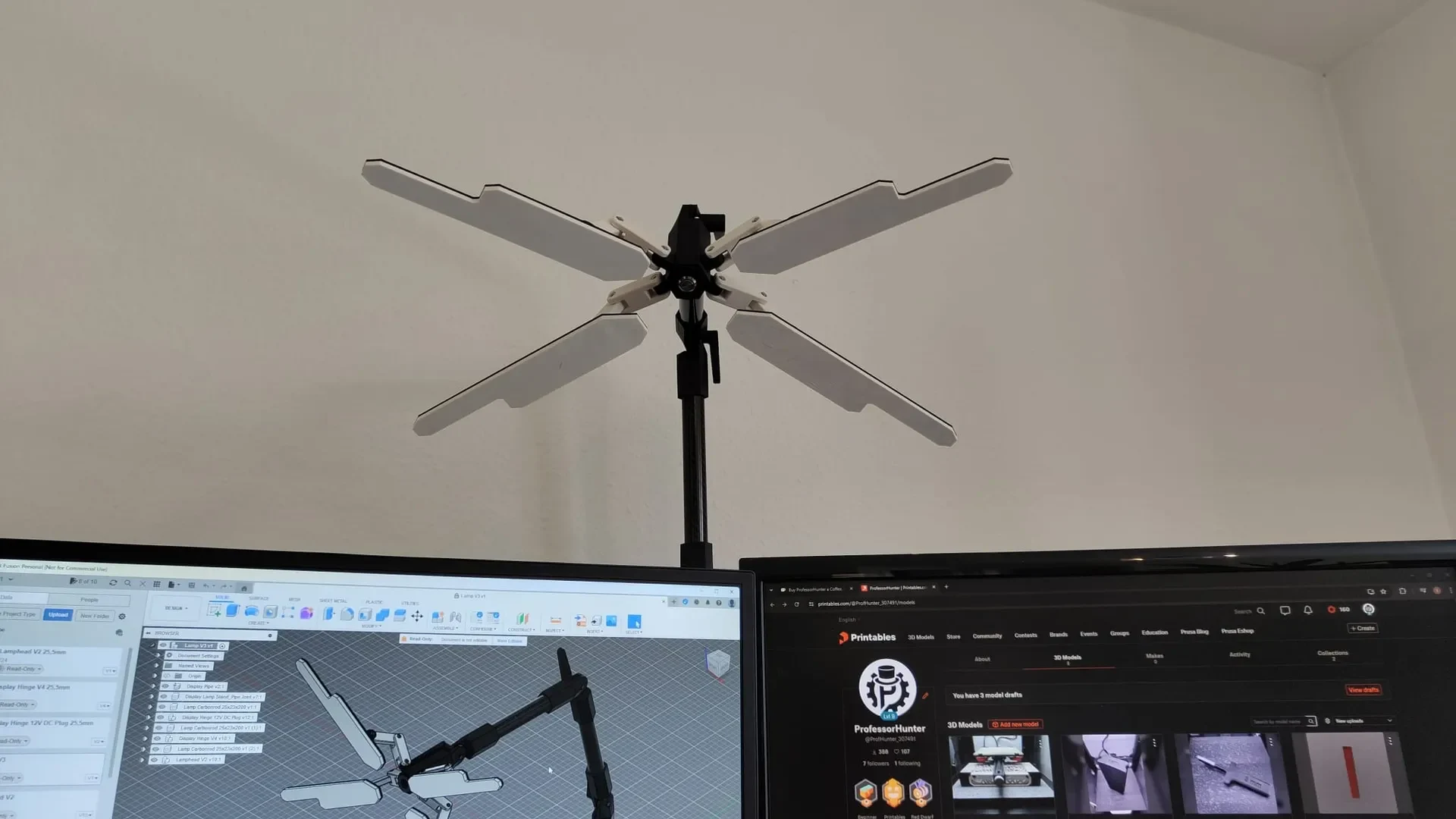

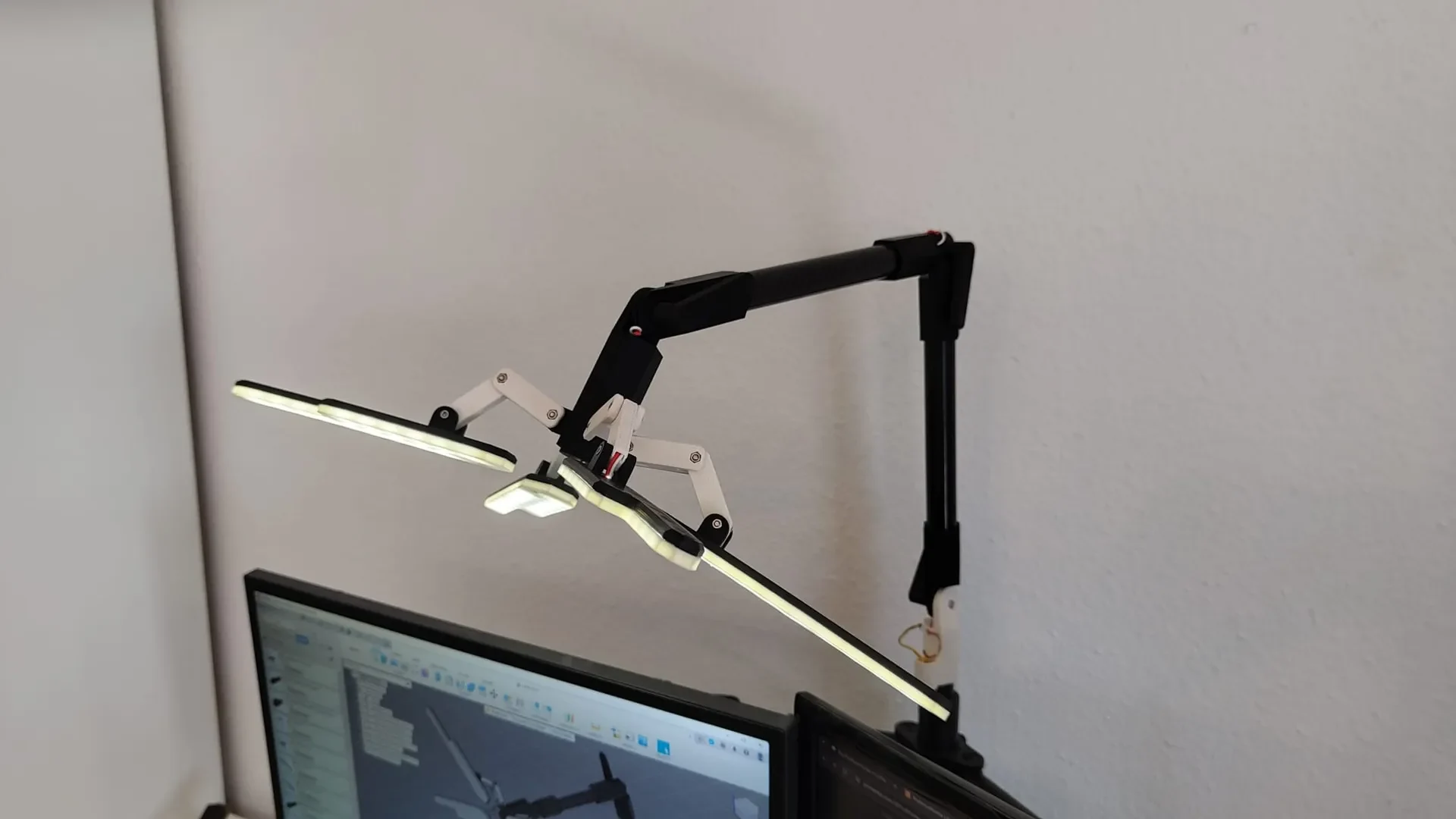

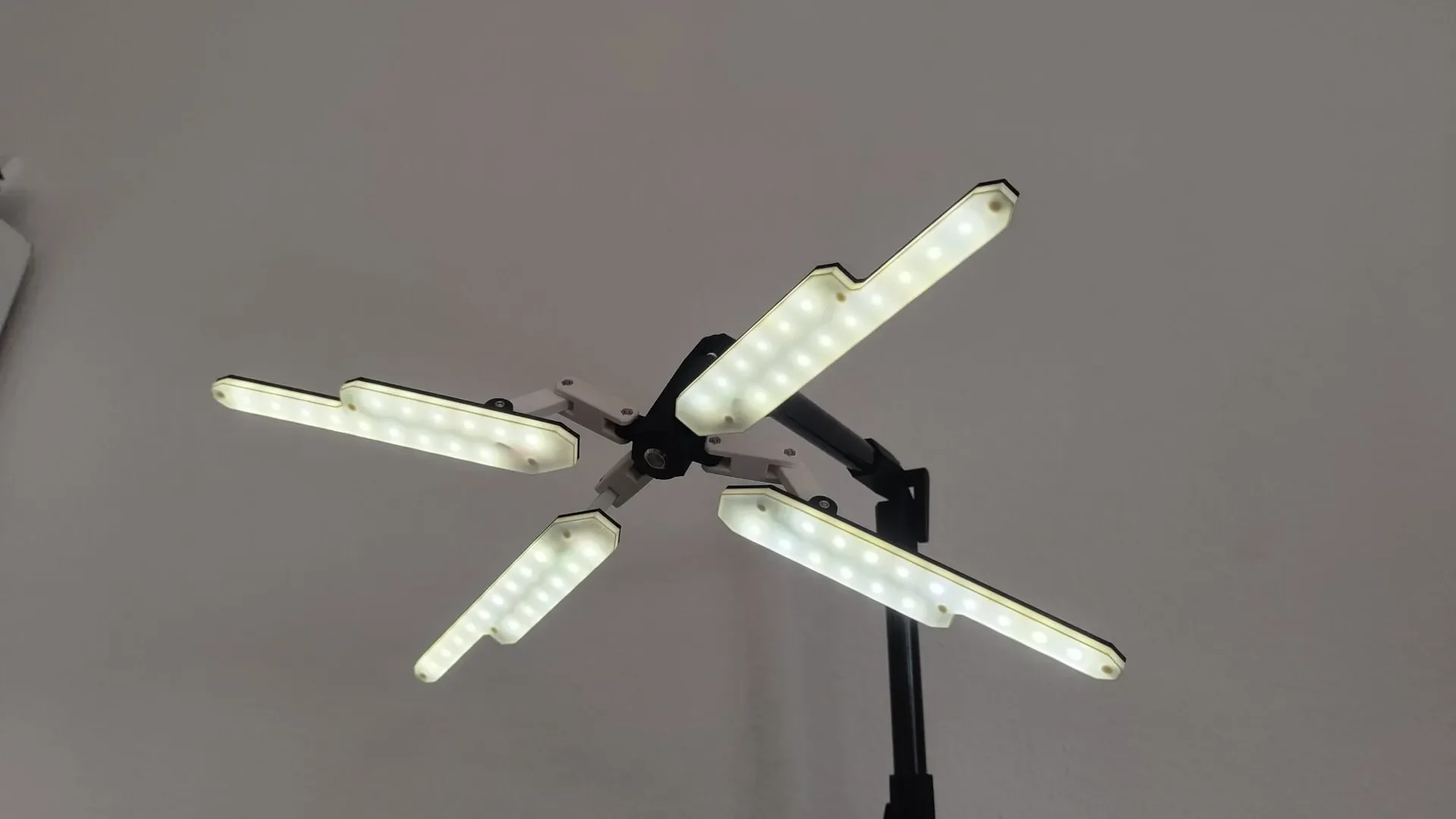

Представляю мою светодиодную ленточную лампу с футуристическим дизайном и скрытыми кабелями.

Эта универсальная лампа, изначально созданная для подставки для витрины, идеально подходит для различных помещений, таких как мастерские, офисы, спальни или гостиные.

Его элегантный современный дизайн делает его привлекательным декоративным элементом, органично вписывающимся в современный интерьер.

Следите за обновлениями и аксессуарами, такими как:

Крепление-зажим для столов
Петля без ТПУ

Я предполагаю интеграцию ESP32 или Raspberry Pi Pico, чтобы иметь возможность добавлять индивидуальные световые эффекты RGB и включать их в систему умного дома.

Список деталей:
1x 1 м карбоновый стержень диаметром 25 мм
12 тепловых вставок M2 (рутекс)
3x тепловые вставки M4 (рутекс)
3 винта с шестигранной головкой DIN 933 M4x25 мм
12x DIN 912 M3x16 мм Винт с головкой цилиндра
12x DIN 912 M2x5 мм винт с головкой цилиндра
12 гайок DIN 934 M3
1x выключатель питания M12
1x разъем питания постоянного тока 5,5 X 2,1 мм
1x источник питания 12 В
1 светодиодная лента длиной 1 м шириной 10 мм (можно разрезать ее каждые 10 или 50 мм)

Для диффузоров и петель доступны две версии:

петли

Сначала распечатайте обе версии петли и посмотрите, какая лучше всего подходит к стержню:

Диаметр 26 мм (стандартный файл)
Диаметр 25,5 мм
Диффузоры

После завершения сборки протестируйте каждую версию, чтобы определить, какая из них вам больше всего подходит. Разные материалы и производители могут иметь разный уровень прозрачности, и светодиоды также могут различаться:

0,8 мм
1,2 мм (стандартный файл)
1,6 мм
2,0 мм
Руководство по сборке:
Распечатайте все детали в предпочитаемом вами цвете (я с нетерпением жду ваших цветовых комбинаций!).
Осторожно снимите все опоры, чтобы не повредить напечатанные детали.
При необходимости обрежьте угольные стержни до 250 мм или короче (помните о мерах предосторожности, поскольку угольная пыль может быть вредной при вдыхании или попадании в глаза).
Отрежьте два провода (один для положительного и один для отрицательного) длиной не менее 1000 мм (1 м) и пропустите их через петли и угольные стержни. Это может быть сложно; использование небольшой веревки, чтобы протянуть их через прокладку кабеля, может быть очень полезным.
Вставьте винты с шестигранной головкой M4 и отрегулируйте петлю, чтобы определить необходимую длину провода для каждой петли.
С помощью клея соедините все карбоновые стержни с шарнирными деталями.
Припаяйте два провода (длиной не менее 250 мм) к светодиодным лентам (4 x 100 мм, 4 x 150 мм) и пропуст��те их через кабельную трассу на светодиодной панели.
Прикрепите кронштейны панели с помощью винтов и гаек M3 и проведите провода в головку лампы.
Спаяйте или зажмите все провода светодиодов параллельно и добавьте один дополнительный провод для подключения к проводу источника питания и выключателю.
Вверните выключатель в проушину выключателя лампы и вставьте вилку шарнира лампы на 12 В.
Припаяйте провода к источнику питания и к выключателю (подключите переключатель к плюсу).
Вставьте нагревательные вставки в ручки петель и светодиодные рассеиватели.
Надежно прикрутите все шарнирные ручки и светодиодные рассеиватели.

Для ваших собственных настроек вы можете получить файл STEP на моей странице Ko-Fi.

Файл ШАГА: https://ko-fi.com/s/399f85200c

Обновления:
29.06.2024:
Добавлена подставка (не используйте для рук стержни длиной более 200 мм, так как они имеют тенденцию опрокидываться. Сейчас я работаю над версией большего размера.)
Добавлены зеркальные детали для всех диффузоров.
Исправлена ориентация печати для всех файлов .STL.

Обновления:
07.04.2024:
Добавлены диффузоры без тепловых вставок.

Обновления:
30.07.2024:
Добавлены ножки подставки средней (M) и большой (L)
