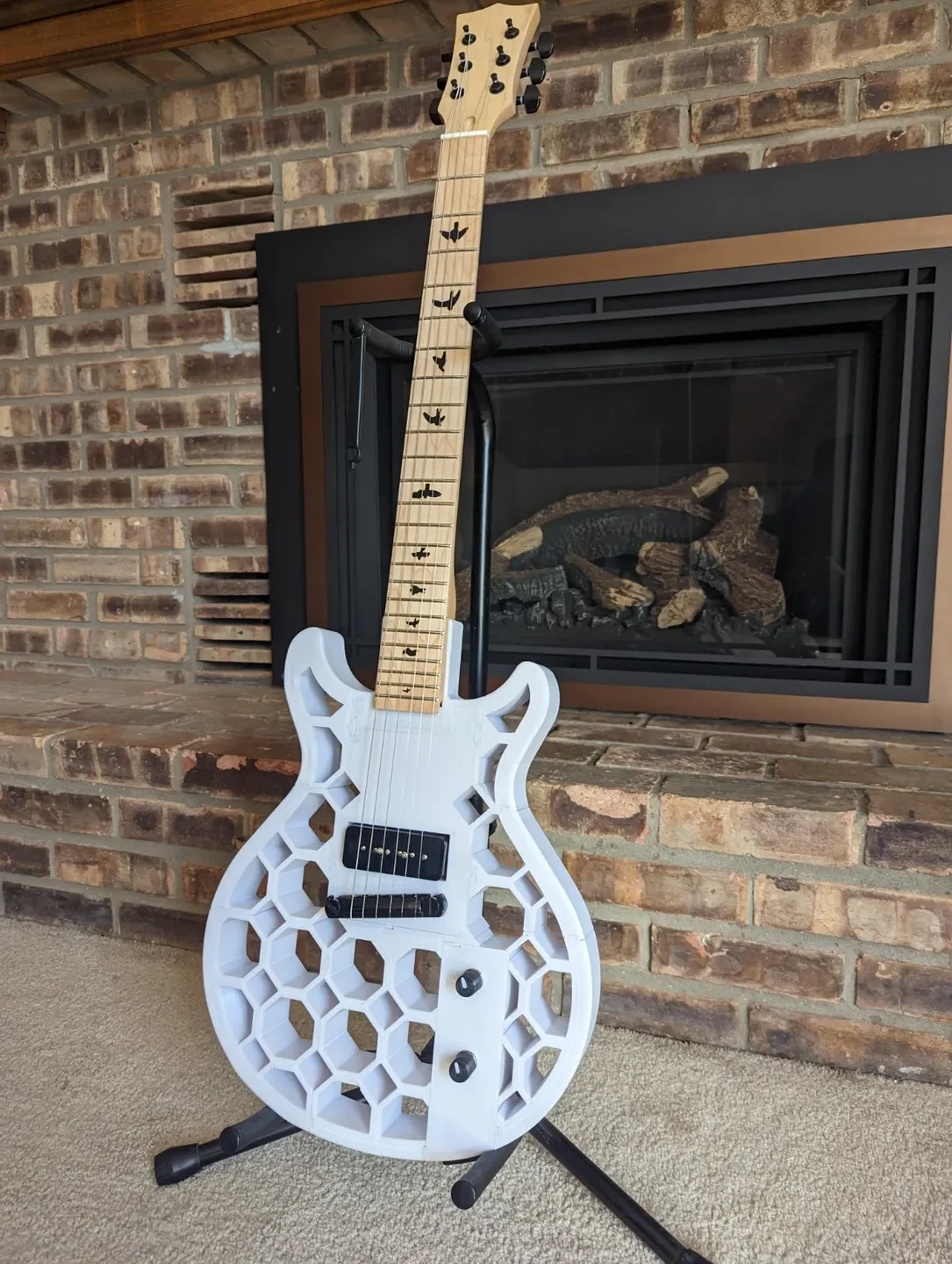

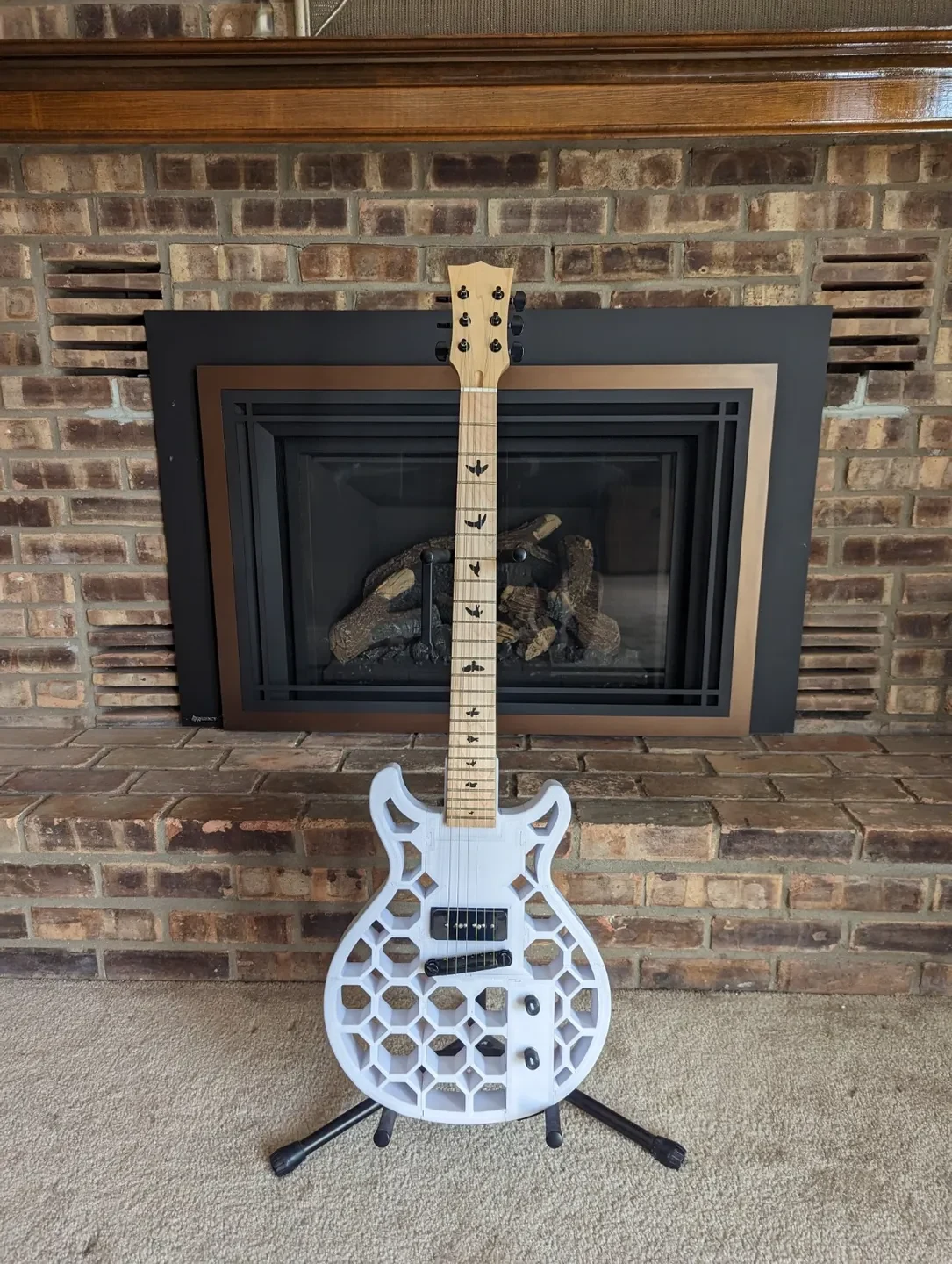

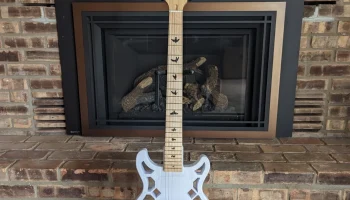

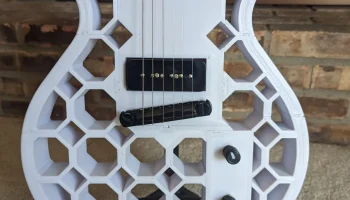

Гитара The Lost Pawl JR Double Cut Kit
Вы когда-нибудь мечтали о гитаре, но не хотели тратить тысячи долларов? Любите мастерить и строить? Вот вам интересный проект.
Напечатано PLA на слегка модифицированном принтере Ender 3 V2 с соплом 1 мм.
Дизайн основан на Les Paul Jr Double Cut 1959 года.

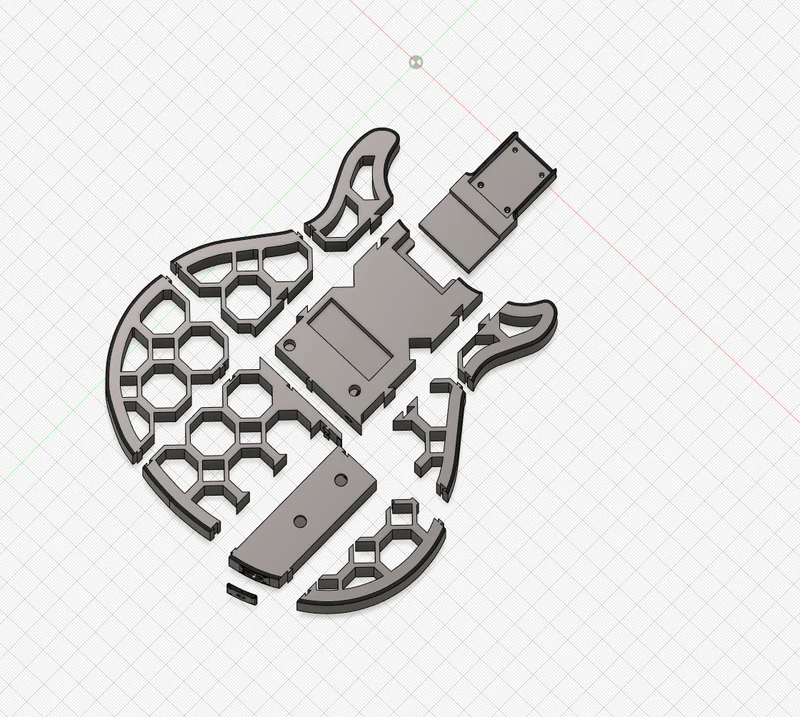

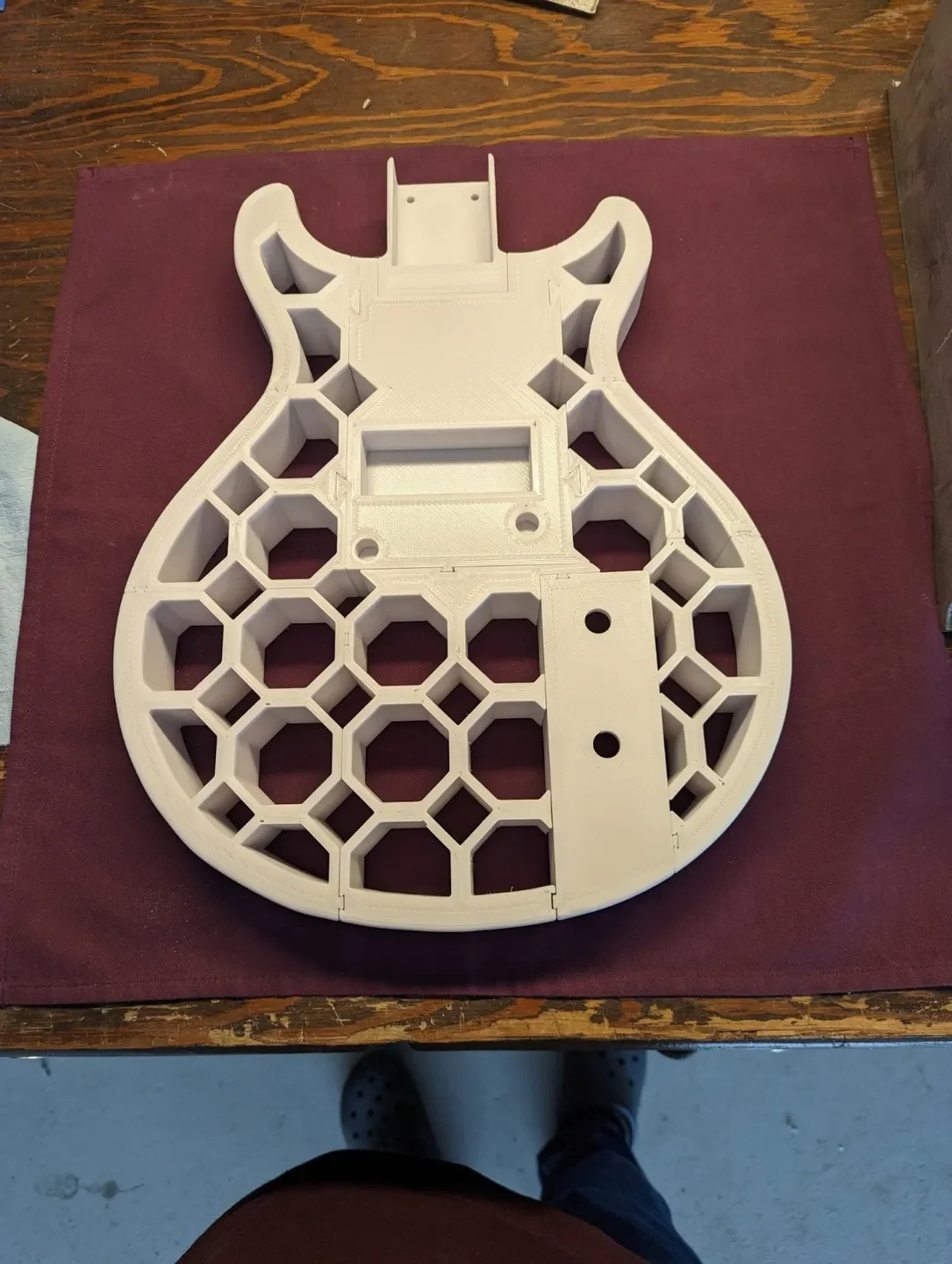

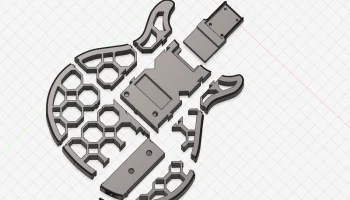

Эта модель состоит из 13 компонентов, в которых в качестве направляющих для монтажа используются свободные соединения типа «ласточкин хвост». Соединения не являются конструкционными, они имеют хорошие допуски и предназначены для использования в качестве точки крепления для эпоксидной смолы или клея.

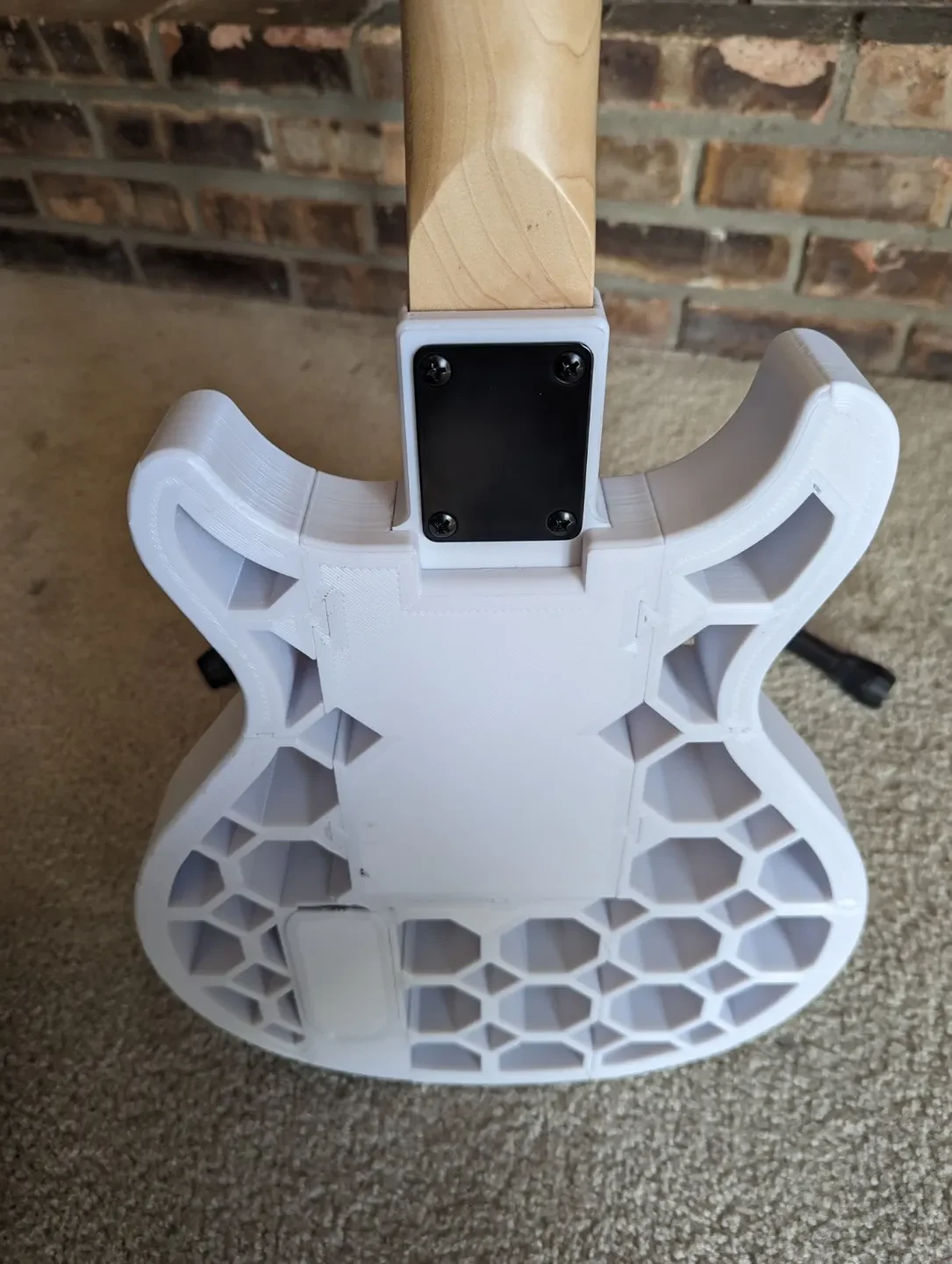

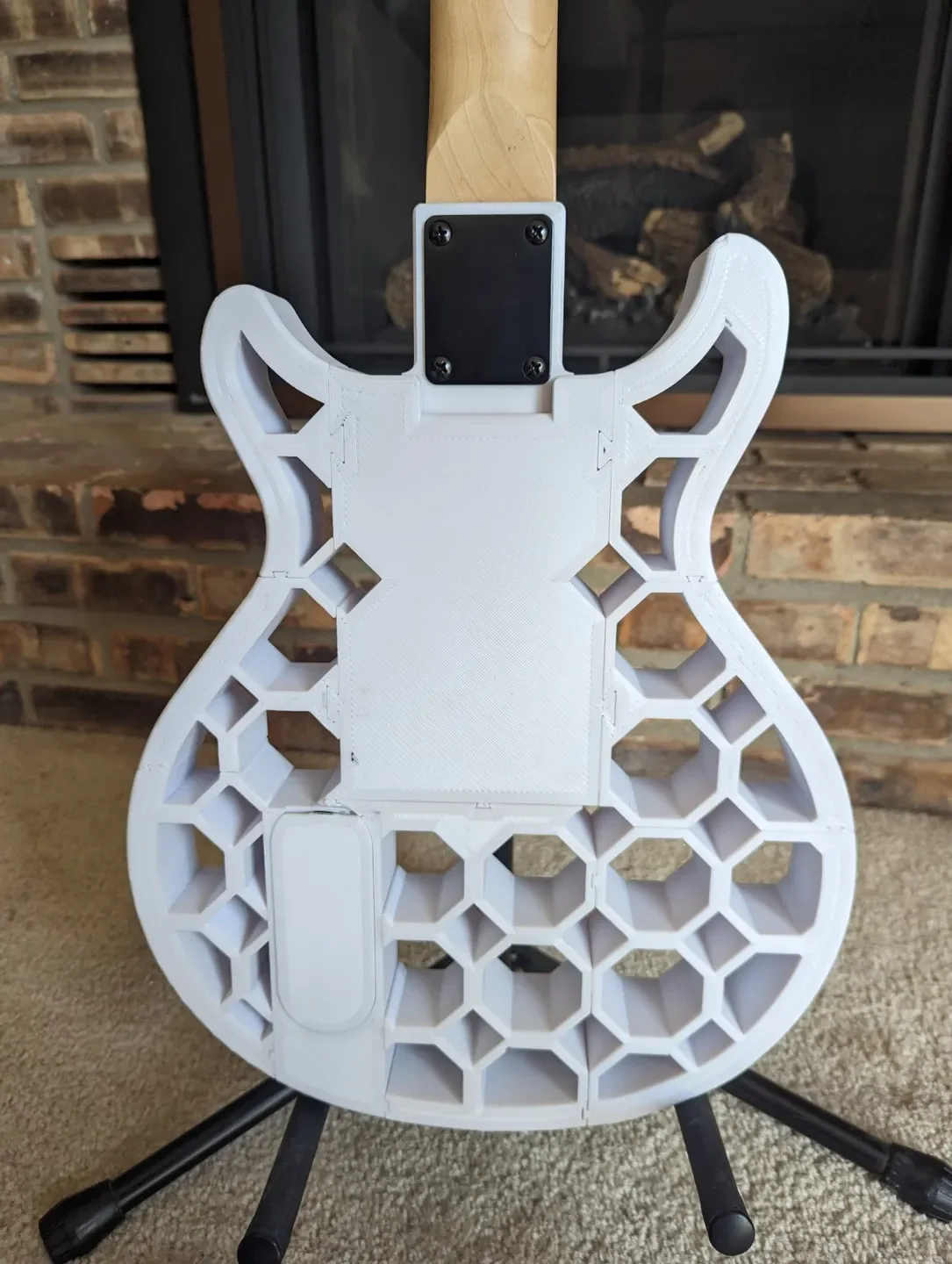

Гриф, который я купил, настроен на шкалу 25,5 дюйма, оригинальный гриф должен иметь шкалу 24,75 дюйма. Чтобы заставить это работать, я изменил шейное соединение, чтобы оно было похоже на оригинальную конструкцию, но подходило к моей дешевой шее. Это удлинит гриф от тела примерно на 2 дюйма, чтобы компенсировать увеличенную длину чешуи. Это нужно было сделать, чтобы снизить стоимость грифа и получить инструмент, на котором можно играть. Ремикс компонента шейного сустава для вашей конкретной шеи должен сработать и приветствуется. Помните о длине шкалы. Я настоятельно рекомендую вам распечатать это со 100% заполнением, потому что большая часть натяжения струны будет приходиться на сустав.
Очевидно оборудование куплено, по крайней мере все то, что распечатать было нецелесообразно. Тем не менее, следите за обновлениями будущего проекта гитарного грифа для печати (если он сработает). Счет за использованное мной оборудование приведен ниже. Все это куплено на Amazon (на AliExpress должно быть что-то подобное, если не то же самое).
Весь комплект (включая 3 катушки нити) обошелся мне в 190 долларов. Большую часть стоимости составила нить, которую я купил новую специально для этого проекта. Вы можете настроить заполнение и настройки, чтобы использовать меньше или больше, но моя сборка в основном имела заполнение на 70-100%.

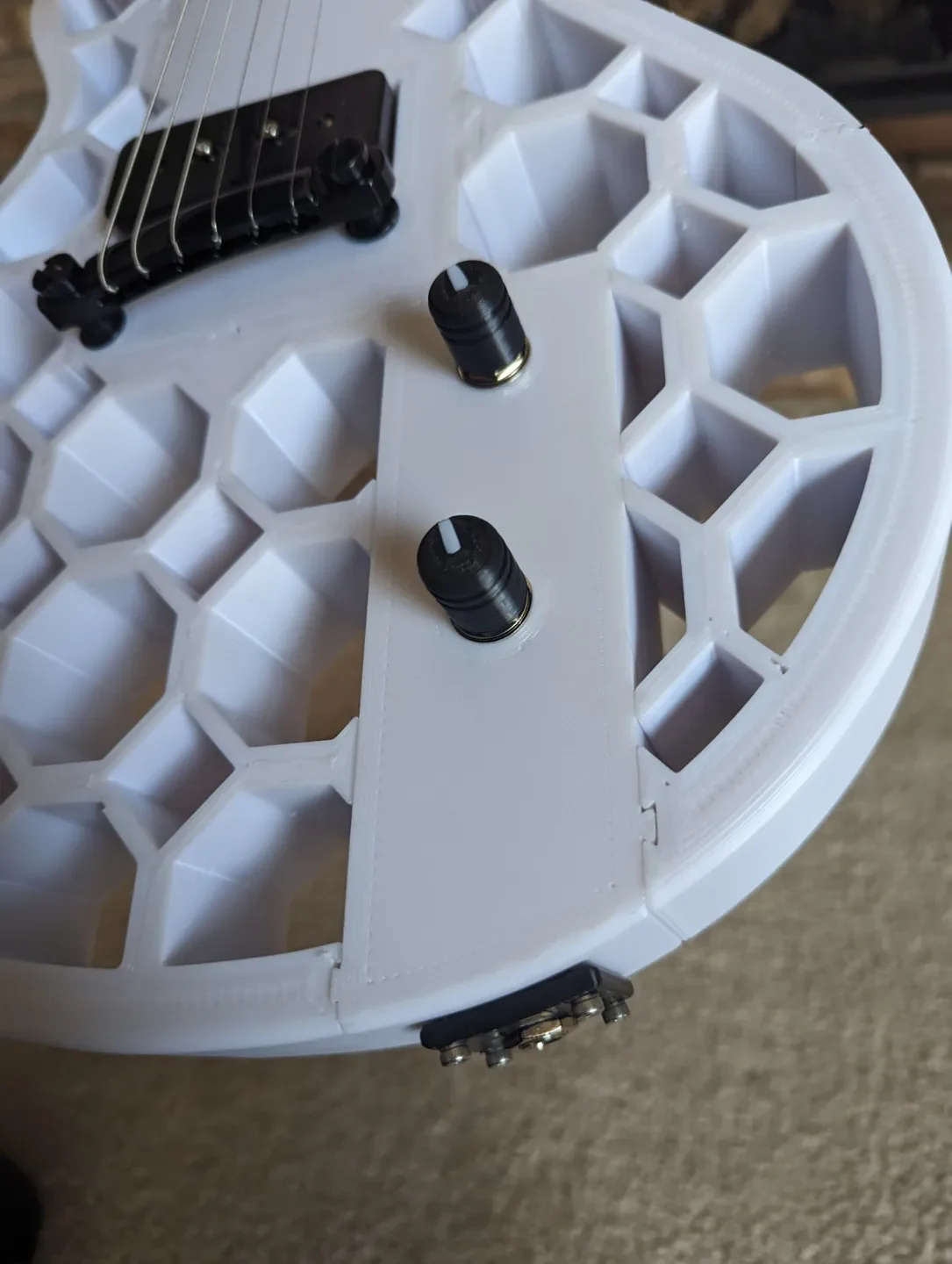

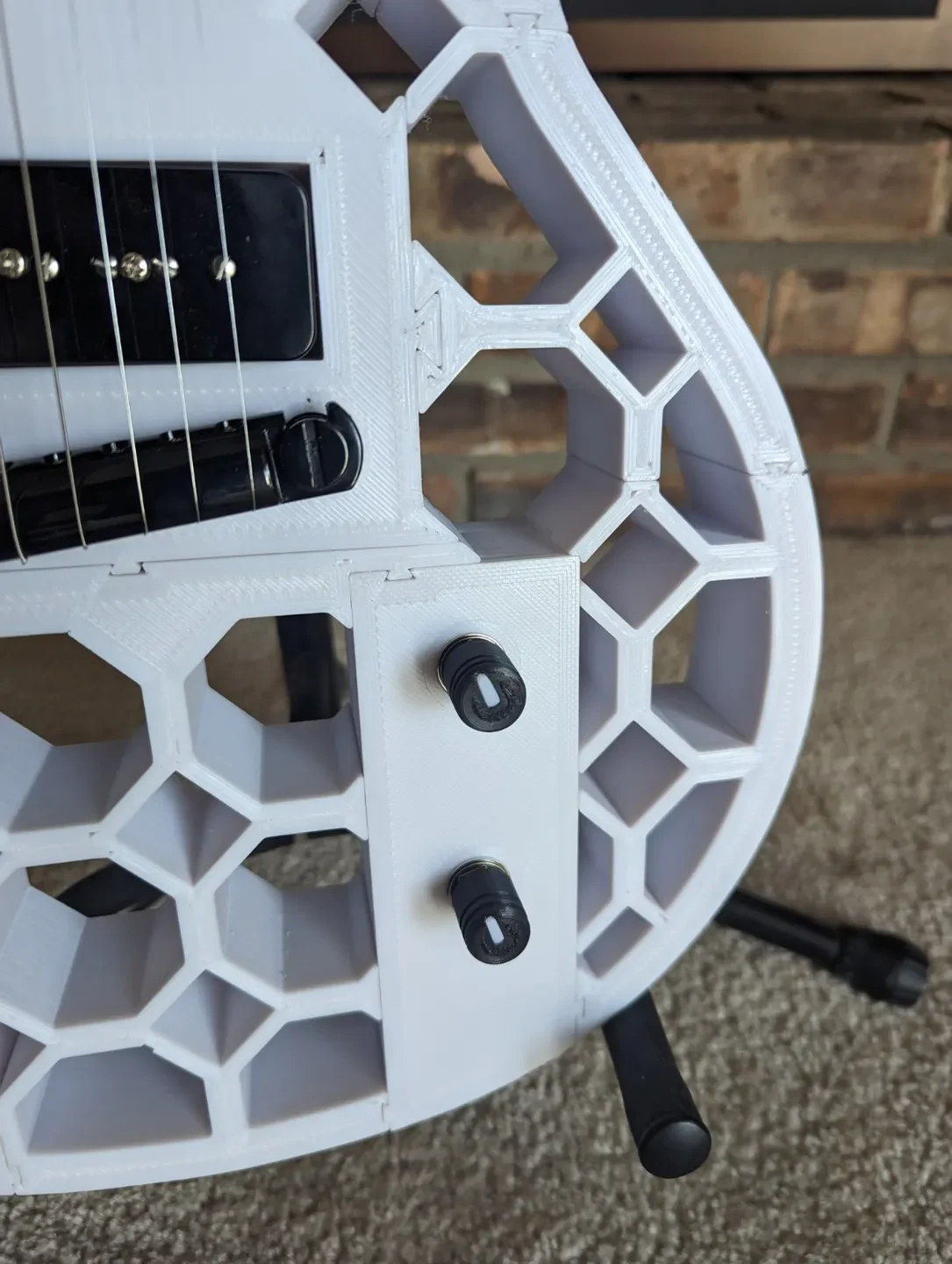

Регуляторы тона и громкости были произведены Qrone. Я отрезал небольшой кусочек нити и прижал их к нагреванию для придания контраста.
Это схема подключения, которой я придерживался, но есть и другие конфигурации. Я думаю, именно так они и сделали в 59-м.
Компоненты Shim позволяют вам настроить сборку по своему усмотрению. Угол наклона грифа будет меняться в зависимости от множества факторов, поэтому я предпочел подход с использованием прокладки статическому углу. В моей сборке угол наклона составляет около 3 градусов с использованием прокладки толщиной 3 мм. У меня хорошее действие струны с мостом, который я использую, и моя строковая аннотация довольно точна. В комплект входят прокладки толщиной 1 мм и 5 мм на тот случай, если они кому-то понадобятся.
Пояснение длины мензуры гитары:
Если вы дочитали до этого места, вы, вероятно, поняли, что у меня гриф в стиле Fender (с головкой грифа в стиле Gibson). Это было своего рода намеренно. Я люблю кленовые накладки на гриф. В более длинном масштабе играть легче. К тому же они безумно дешевы, и их легко приобрести в качестве замены грифа.
Ссылка на спецификацию ниже и загружаемый файл CSV.
https://docs.google.com/spreadsheets/d/e/2PACX-1vTDK-ZYVjZkT4WTJSBmTyCb7f2TO4oiTVYmX6_OqsQEZFvFwlP1ReYLsQhgQQiLKPioIVg8gOsmtNdA/pubhtml?gid=0&single=true
