Маятниковые часы (2508) Режущие приспособления

Описание

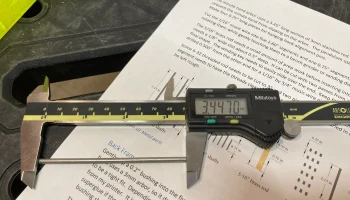

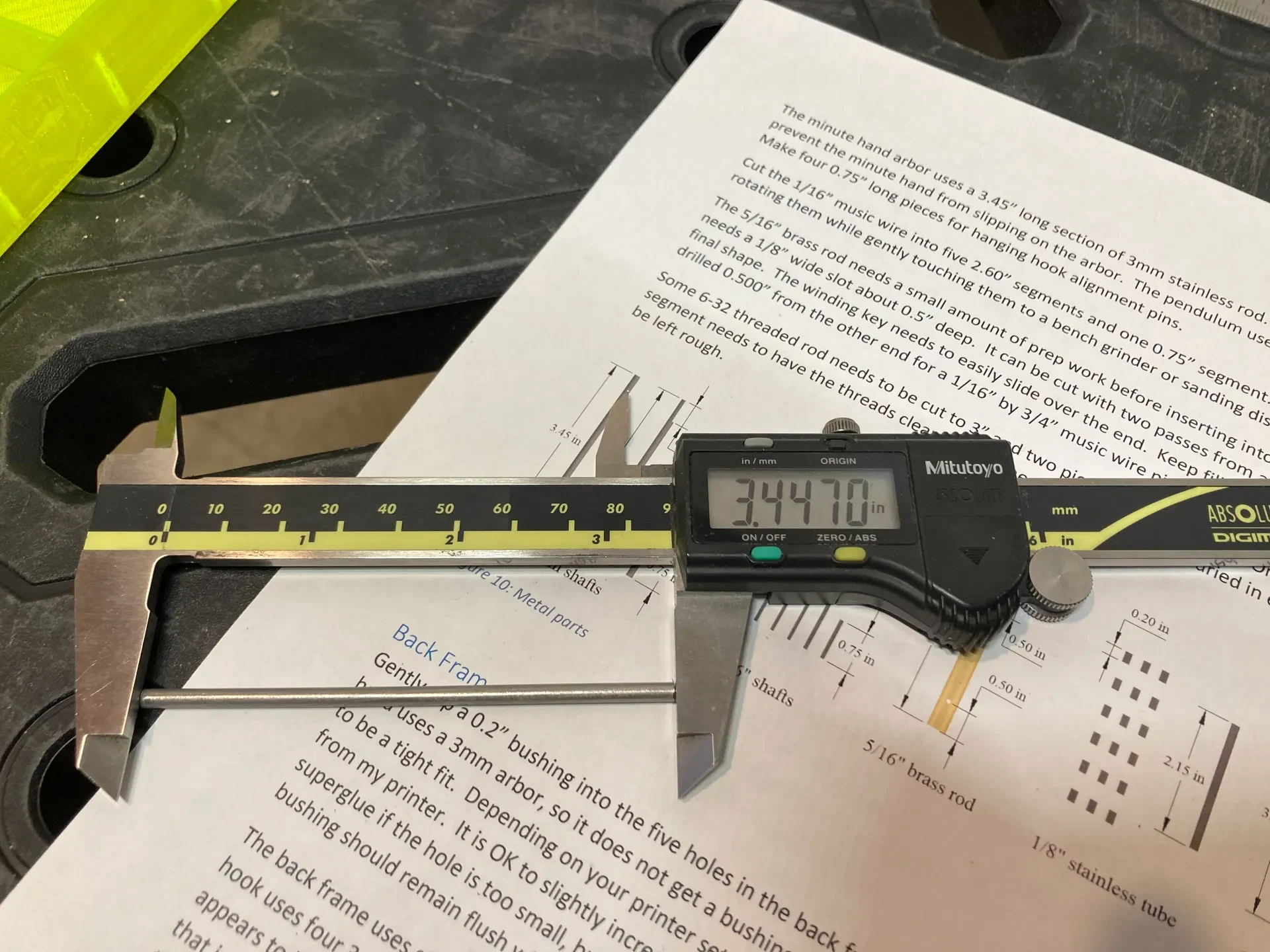

Это набор зажимных приспособлений для использования в верстачных тисках. Они точно измеряют и удерживают металлическую заготовку, необходимую для изготовления превосходных маятниковых часов Стива, поэтому вы можете разрезать их ножовкой и выполнять операции по напильнику.

Настройки печати

ПРИМЕЧАНИЕ. ДАННЫЙ ДИЗАЙН ПРЕДСТАВЛЕН В ИМПЕРИАЛЬНОЙ, А НЕ МЕТРИЧЕСКОЙ системе мер. Выберите «Загрузить как имперскую систему» ​​в программном обеспечении слайсера.

Сборка на картинках была напечатана при следующих настройках:

Принтер: Пруса i3 MK3S+
Настройки печати
Сопло 0,4 мм
Высота слоя 0,15 мм (переменная высота слоя)
3 стороны корпуса
5 ракушек внизу и 8 ракушек вверху
50% заполнение гироидной области
Нить: PETG для приспособления для трубок 1/8 дюйма; PLA для остальной части.
Поддерживает: нет
Брим: нет

Распечатать инструкции

Эти приспособления ОБОЖАЮТ деформироваться. Им это очень нравится. Я включил в дизайн маленькие ножки, чтобы помочь им закрепить их на печатной платформе, но прежде чем приступить к работе, убедитесь, что у вас достаточно хорошая адгезия.
PLA подходит для всех приспособлений, кроме трубки диаметром 1/8 дюйма. Он начал деформироваться под воздействием тепла и давления ножовки, поэтому я напечатал его в PETG, и больше проблем не возникло.

Инструкции по сборке

Вы можете использовать плоскогубцы, чтобы отсоединить клеящиеся ножки от каждого приспособления после печати.

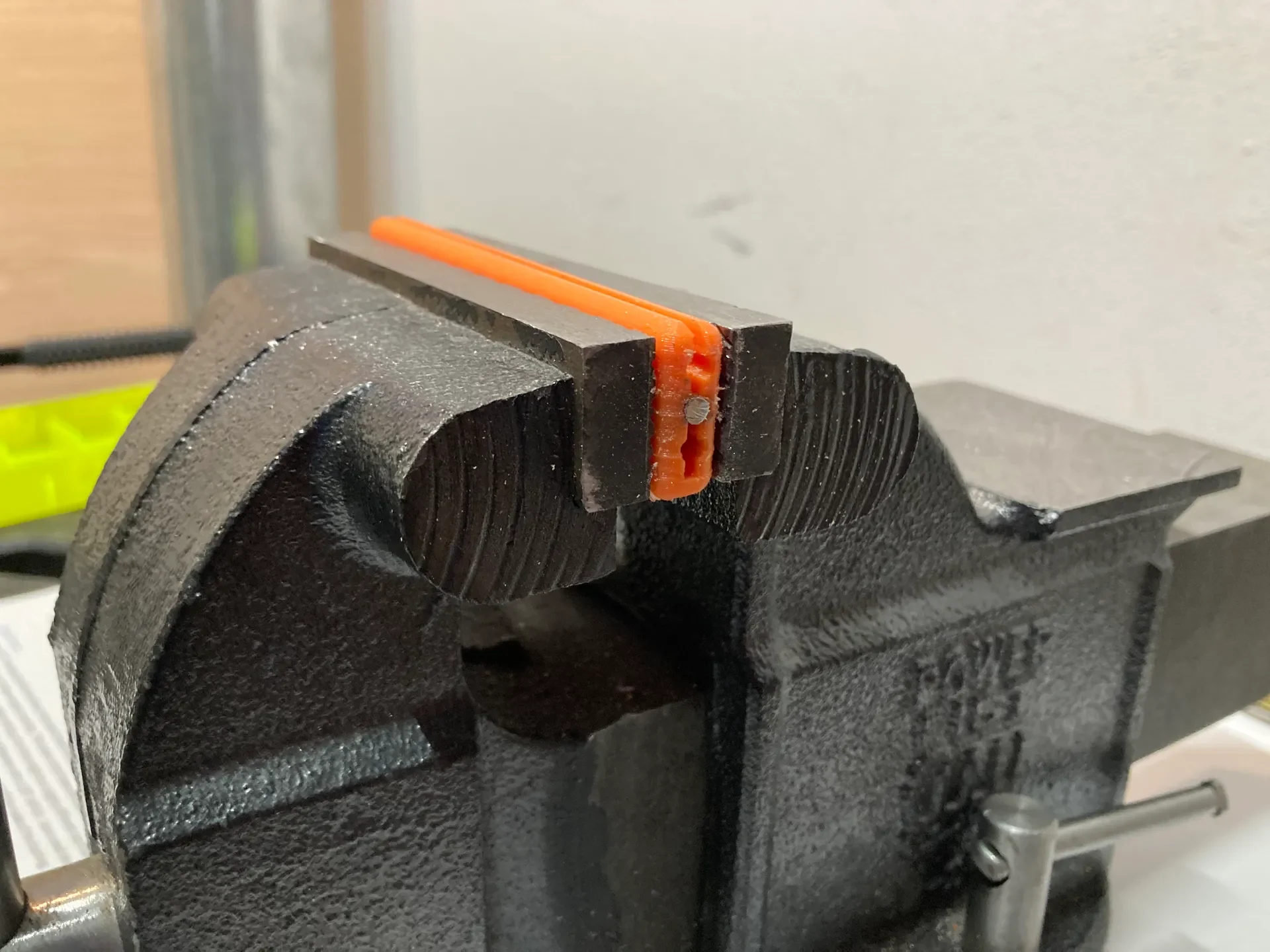

Установите приспособление в тиски, вставьте металлическую ложу, сделайте надрезы и опилите.
