Самоцентрирующееся приспособление для центрифугирования ...

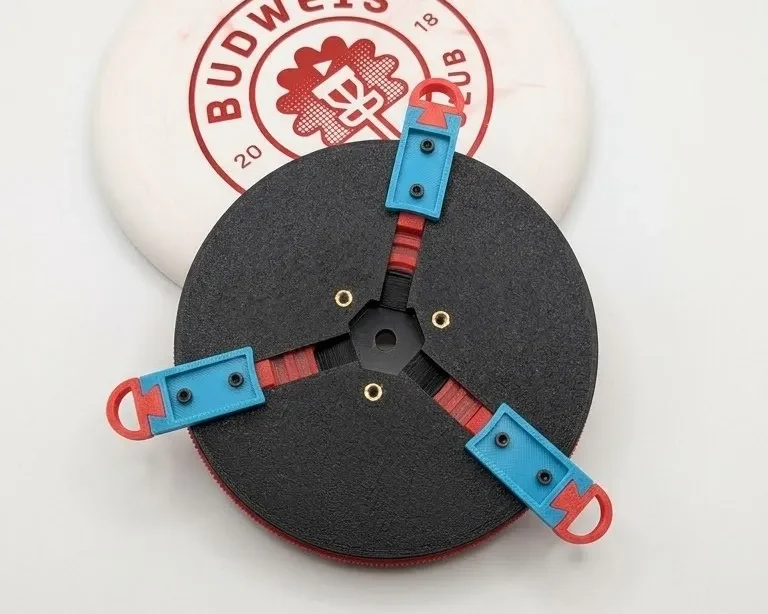

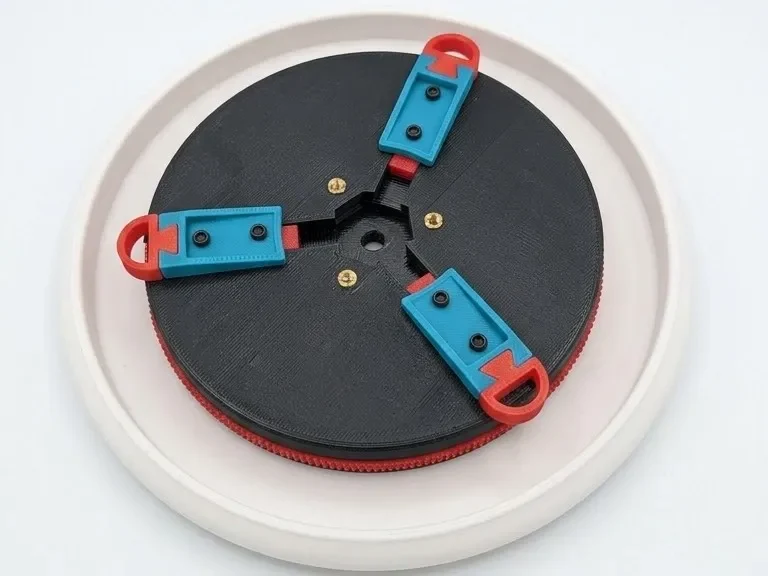

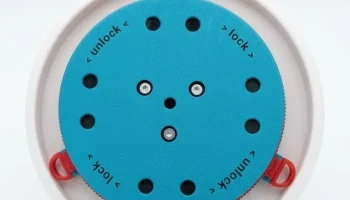

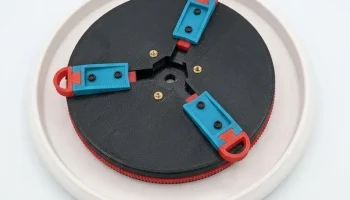

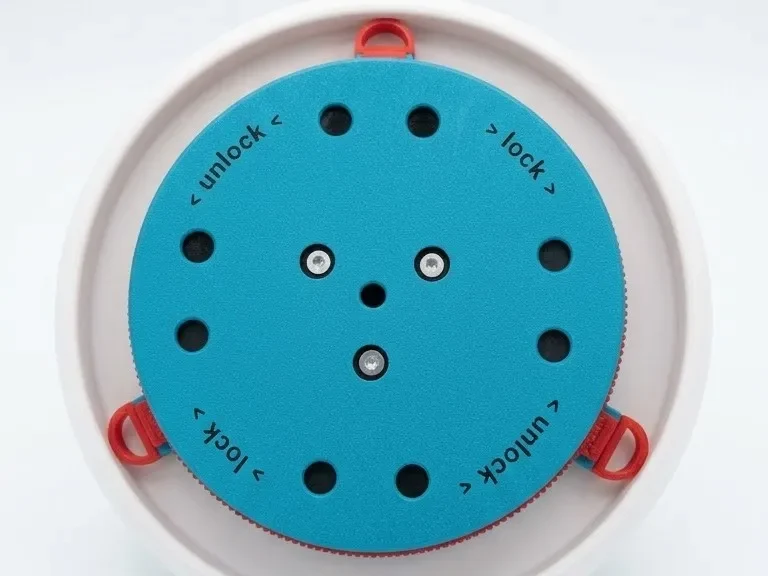

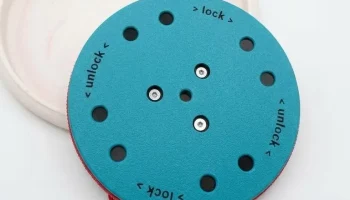

Самоцентрирующийся трехкулачковый патрон для дисков для дискгольфа с центрифугированием.

Можно использовать со стандартным проигрывателем или моей вращающейся платформой с ручным управлением, вы можете использовать мою моторизованную, но я думаю, что она слишком медленная для этого.

Спецификация:

3 термовставки M4x6 или M4x8

6x тепловые вставки M3x4

3 винта с головкой под торцевой ключ M4x16

6 винтов с головкой под торцевой ключ M3x6 или M3x8

Печать:

Опоры не обязательны, но передняя пластина может оказаться полезной, если ваши мосты не на высоте.

Можно печатать пластиком, но я рекомендую PETG или, по крайней мере, использовать PETG для губок или пластины прокрутки, или и того, и другого. У него лучшее трение, чем у PLA по PLA.

Вы можете использовать любой пластик для soft_insert, но я рекомендую ТПУ, поскольку он действует как пружина, довольно хорошо удерживает диск и фиксирует весь патрон.

Протестировано с высотой слоя PETG 0,2, 3 стенками, 4 верхними и нижними слоями, гироидным заполнением 15 %.

Сборка:

С помощью паяльника вставьте все термофиксирующие вставки: M4 в переднюю панель, M3 в держатели губок.

Приклейте кольцо с накаткой к пластине прокрутки, постарайтесь отцентрировать его как можно лучше.

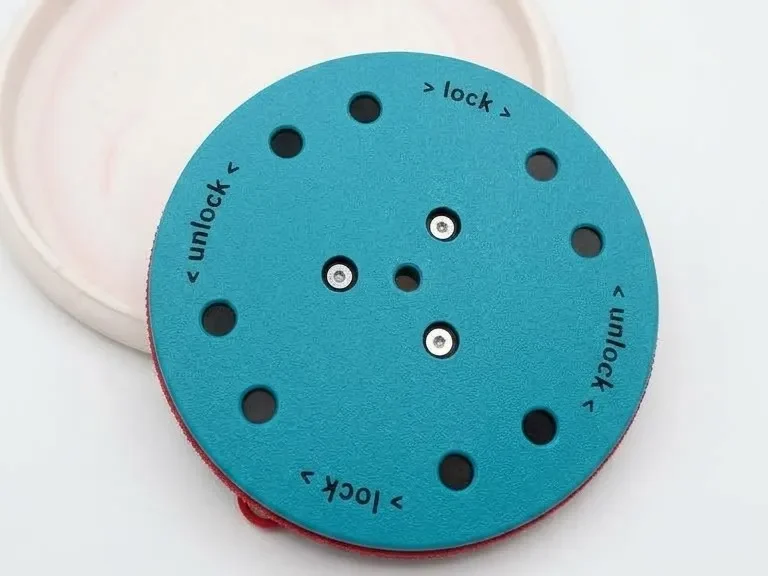

Привинтите заднюю и переднюю пластины друг к другу, разместив между ними пластину прокрутки. Зажимы отмечены от первого до третьего, вставьте первый в соответствующий паз на передней пластине и вращайте пластину прокрутки до тех пор, пока начало прокрутки не зацепится за захват, продолжайте со второго и третьего.

Ввинтите вставки челюстей.

Вы можете использовать немного клея и прикрепить переднюю часть вставок из ТПУ, но фрикционной посадки должно быть достаточно.

-----------------------
