Мини перистальтический насос для шагового двигателя 28BYJ..

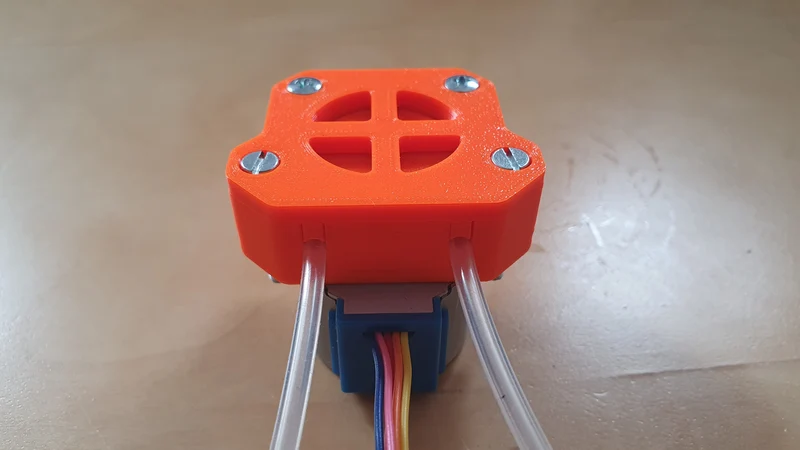

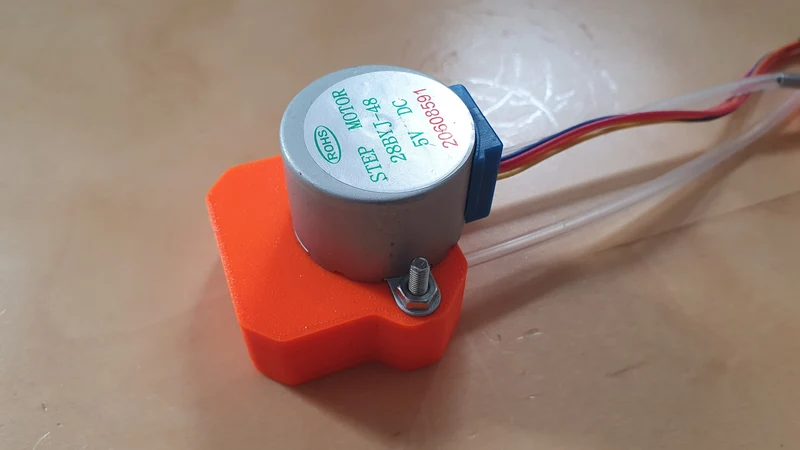

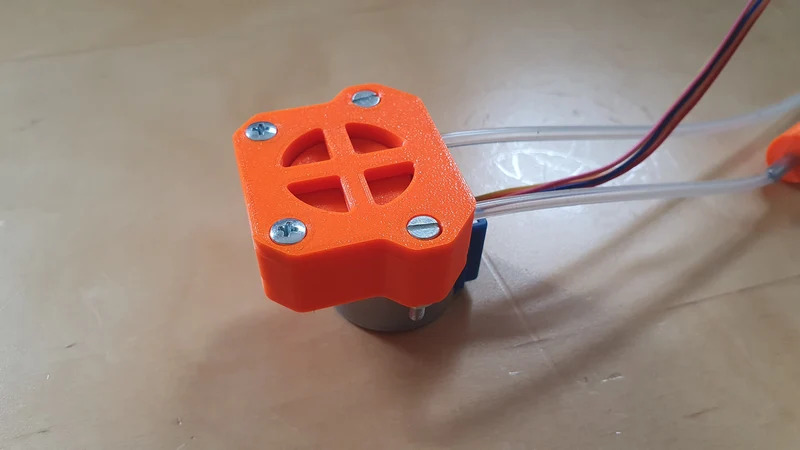

Это распечатанная на 3D-принтере модель перистальтического (шлангового) насоса для силиконовых шлангов диаметром 3 или 4 мм, работающего от популярного и дешевого шагового двигателя 28BYJ-48. Двигатель обычно продается с подходящим драйвером, и доступны различные библиотеки, что позволяет легко интегрировать этот насос в любой проект Arduino. Благодаря шаговому двигателю этот насос способен очень точно контролировать подаваемый объем, что делает его идеальным для любого вида дозирования, например, для подачи воды/удобрений и т. д. Перисталь��ческие насосы также очень устойчивы к моим видам неприятных сред из-за силиконовых шлангов.
Печать рекомендуется производить соплом 0,25 мм и высотой слоя 0,1...0,15 мм из-за мелкой детализации и достаточно жестких допусков.

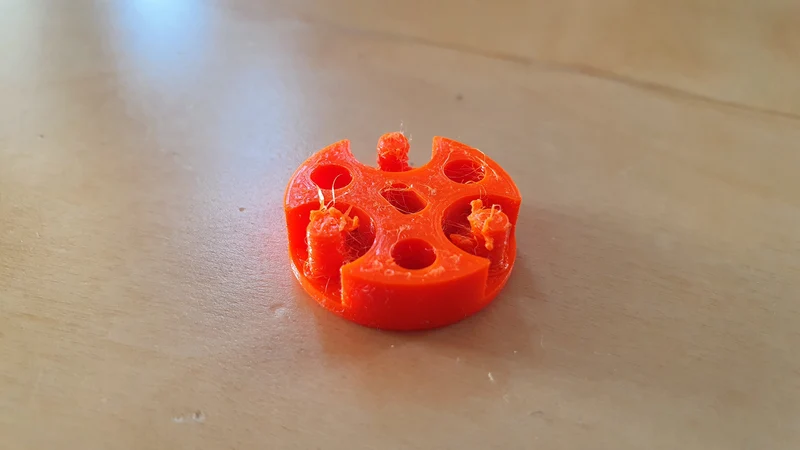

Если вы столкнулись с некоторыми проблемами при печати, как показано на последнем рисунке, это связано с тем, что предыдущему слою не хватило времени для правильного отверждения или остывания, прежде чем наступит следующий слой. В таком случае просто уменьшите скорость печати во время печати или увеличьте минимальное время печати слоя в настройках принтера. Для меня материалом был Prusament PETG.
Существует вариант для силиконовых трубок диаметром 3 мм и 4 мм (внешний диаметр). Обязательно распечатайте соответствующие детали ротора и корпуса. Распечатывать шаговый дв��гатель или сборку не нужно, я просто добавил их для информации. :-)
Я также предоставил файлы Autodesk Fusion 360 для прямого импорта и изменения.
Для сборки насоса вам потребуются следующие детали:
1x шаговый двигатель 28BYJ-48 (с драйверным щитком)
Силиконовый шланг диаметром 3 или 4 мм, длина минимум 10 см.
4 вставки с резьбой Ruthex M3 (RX-M3x5,7), которые можно плавить паяльником (отлично работает с PETG, но PLA имеет тенденцию плавиться немного быстрее)
3 роликовых подшипника 3 мм (внутренний диаметр) х 8 мм (внешний диаметр) х 4 мм (высота)
2 винта M3x6
2 винта M3x18
В качестве альтернативы вы также можете использовать еще 2 резьбовые вставки и вставить по одной в каждый конец длинного сквозного отверстия. Таким образом, вы можете отказаться от более длинных винтов и гаек и использовать вместо них 4 коротких винта.
