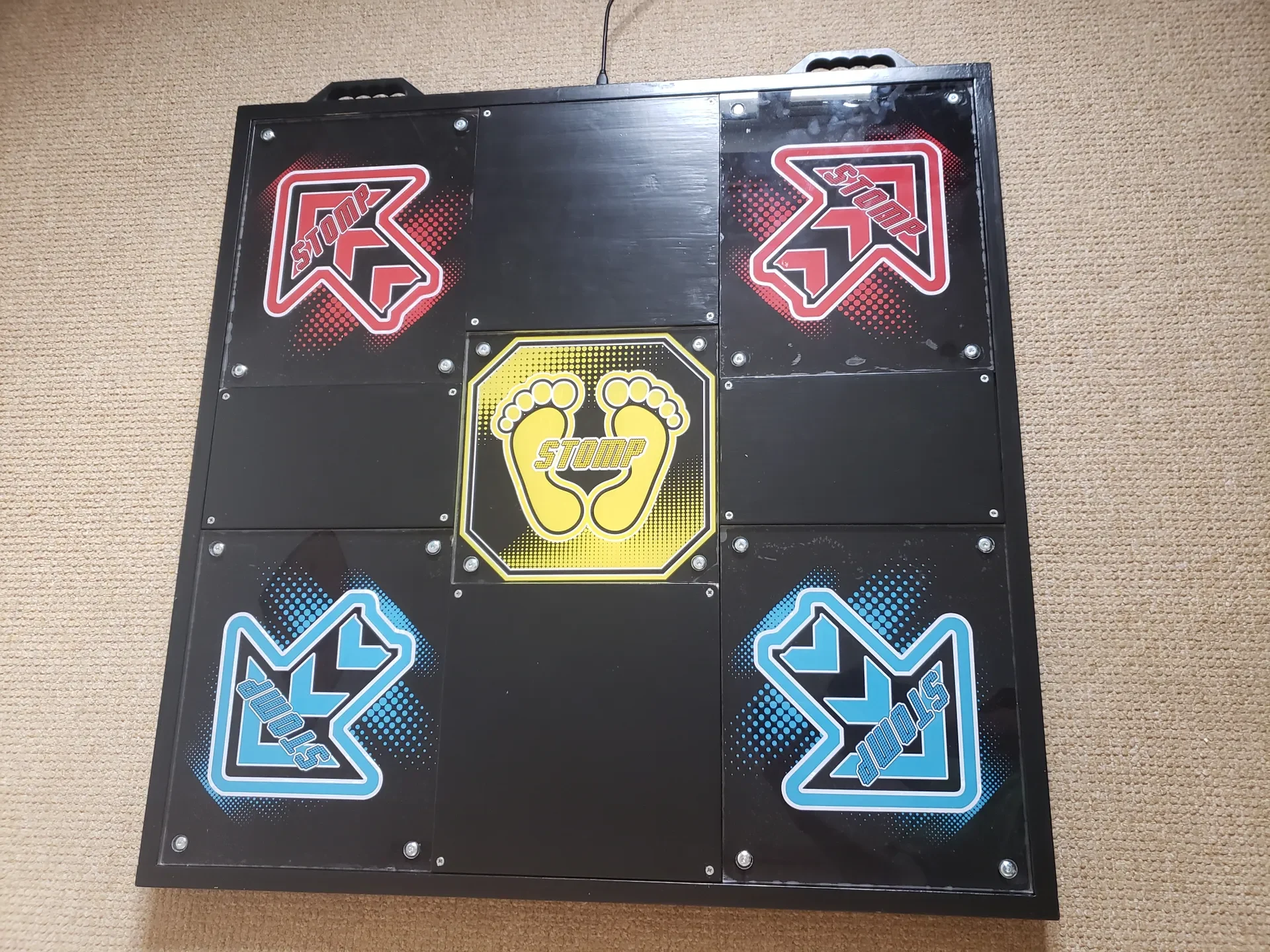

Накачай танцевальную площадку (печатные детали)........
Это распечатанные детали, необходимые для моей танцевальной площадки Pump it Up, сделанной своими руками. Он построен из дерева, деталей, напечатанных на 3D-принтере, и акрила. Более подробную информацию можно найти здесь:
http://www.blowingstuff.com/projects/2020/06/06/piu-dance-pad.html
Чтобы сделать полноценную накладку с 5 панелями для стрелок, необходимо следующее количество деталей:

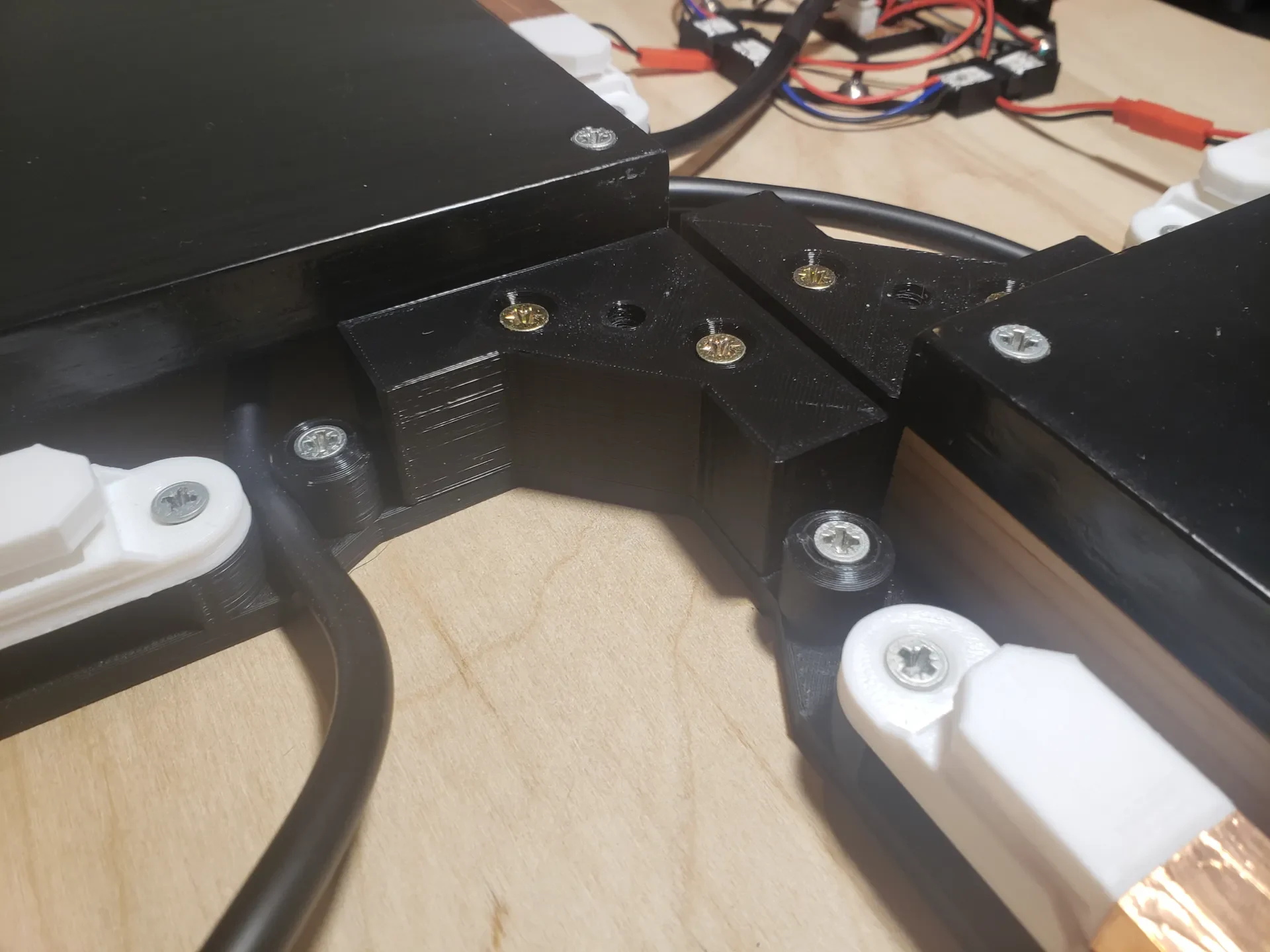

8x полная рамка для стрел
8x (ЗЕРКАЛЬНЫЕ) полноразмерные рамки для стрелок
4x полноценная центральная рамка

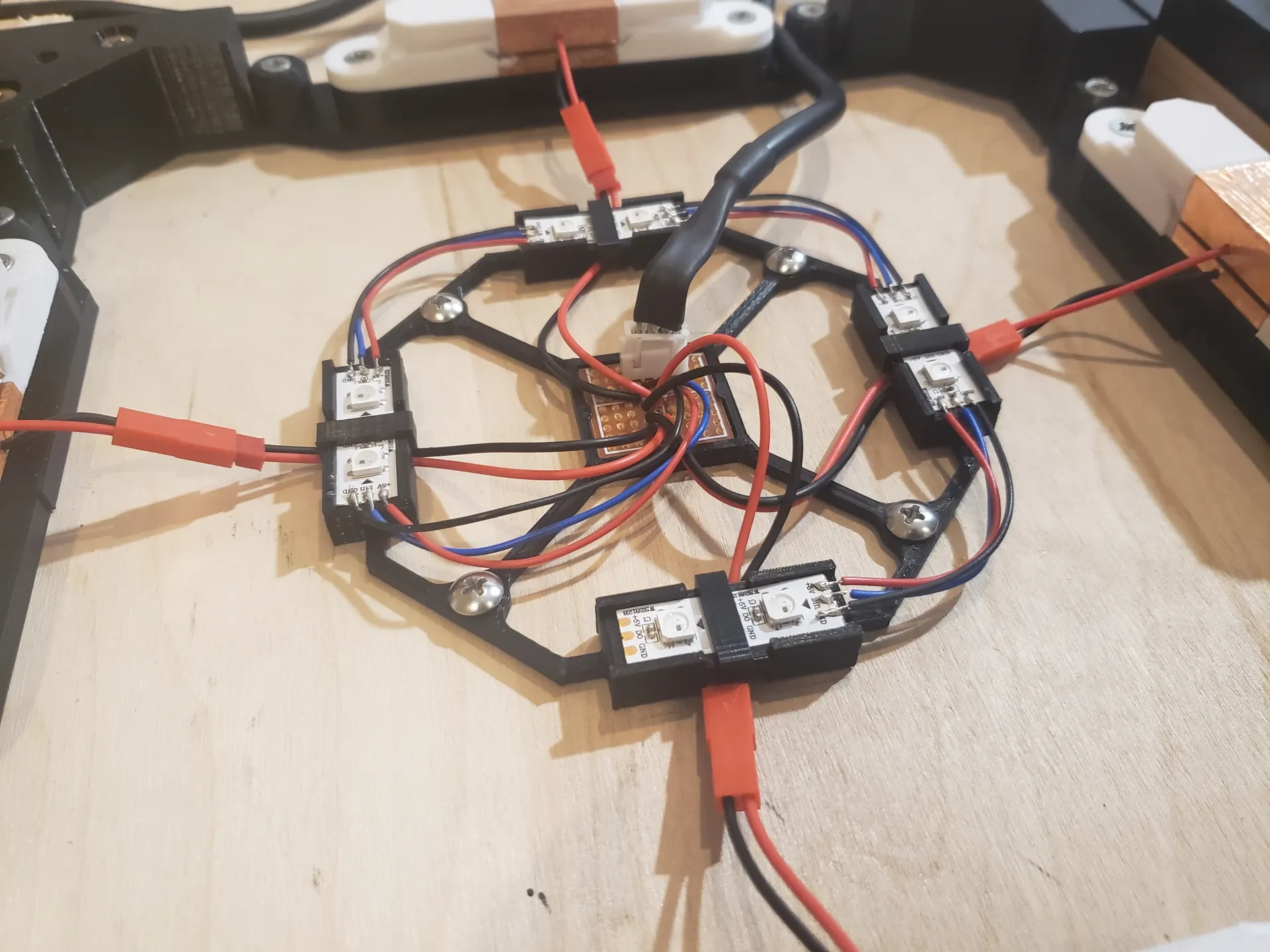

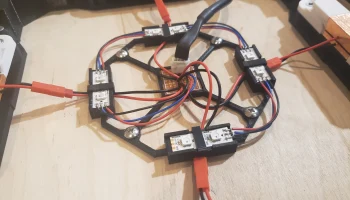

5 светодиодных оснований
20 светодиодных зажимов
20 корпусов датчиков ног v4
20 клапанов с ножным датчиком Winged v4
Дополнительно: 2 винта диаметром 15 мм.
Дополнительно: 1 винтовая прокладка диаметром 6 мм.
Я также включил проект Fusion360 для полной деревянной подставки (с кронштейнами). Это можно использовать для измерения распилов древесины. Для гибридной подставки из дерева и пластика актуальны только следующие компоненты: основание, внешняя оболочка, опора средних стоек и средние стойки.
Распечатать инструкции
Для частей каркаса площадки рекомендуется иметь длину не менее 3 периметров, а заполнение можно поддерживать на уровне 10-15 %.
После печати датчиков слегка отшлифуйте их, чтобы поверхности, которые будут контактировать друг с другом, были как можно более плоскими. Отрежьте кусок медной ленты длиной 5 см для нижней части и 6 см для верхней части и приклейте, сохраняя шов на бесконтактной стороне. После наклеивания медной ленты просто соедините детали вместе, при необходимости при помощи плоскогубцев.
Про��кните медь в отверстиях, пропустите провода с одной стороны на другую (она симметрична, какая из них не имеет значения), затем припаяйте: сначала нанесите припой на медь, затем просто оплавьте ее вместе с проводом, добавляя как можно больше припоя, чтобы обеспечить прочное соединение (провод может немного смещаться, поэтому стоит беспокоиться об усталости).
Инструкция по сверлению шаблонов (прокладок):
Скрутите обе 15-миллиметровые детали вместе и сдвиньте их за угол акриловой пластины.
Установите прокладку диаметром 6 мм в отверстие на одной из сторон прокладки диаметром 15 мм.
Сверлом диаметром 6 мм просверлите (должно быть абсолютно прямое отверстие) всю акриловую пластину, чтобы болт мог пройти через отверстие.
Снимите прокладку 6 мм, оставив прокладку 15 мм на месте.
Сверлом диаметром 15 мм просверлите глубину ровно 4 мм.
Советы:
На этапе 1 прокладки можно соединить винтами M3. Чтобы они надежно крепились к углу акриловой подкладки, я рекомендую использовать ленточный зажим для работы по дереву или зажимы любого другого типа. Это важно для обеспечения совмещения отверстий диаметром 6 мм и 15 мм друг с другом.
На этапе 3, если вы не можете гарантировать, что сверлите идеально вертикально, используйте прокладки диаметром 6 мм с обеих сторон, просверливая только половину пути для каждой стороны и встре��аясь посередине. Это поможет лучше выровнять отверстие.
На шаге 5 я использовал глубину отверстия 4 мм, так как это именно та высота, которая мне нужна для моей колодки (YMMV), и болт диаметром 6 мм и длиной 30 мм (30 мм, не считая головки). Это означает, что болт ввернется и будет иметь зазор ровно настолько, чтобы поднять уровень при нажатии на колодку, а также опуститься на 2 миллиметра, что достаточно для работы датчиков. Я настоятельно рекомендую использовать кусок акрила для настройки глубины сверления, прежде чем приступить к сверлению всех отверстий.
