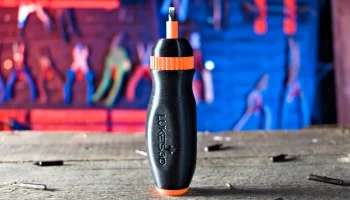

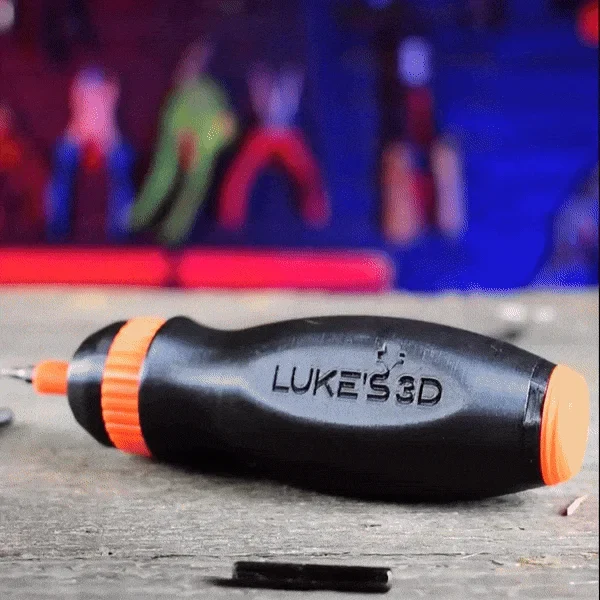

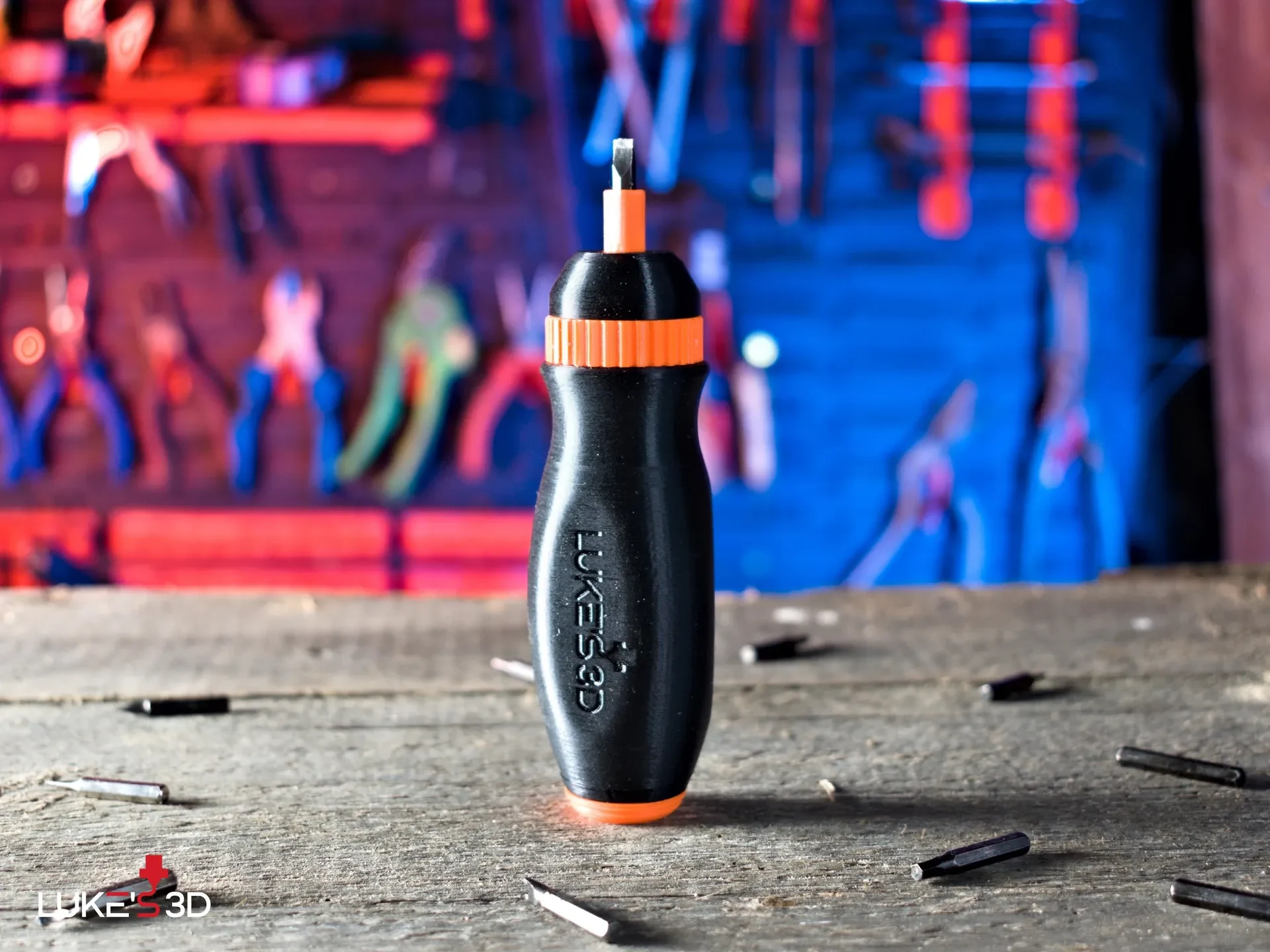

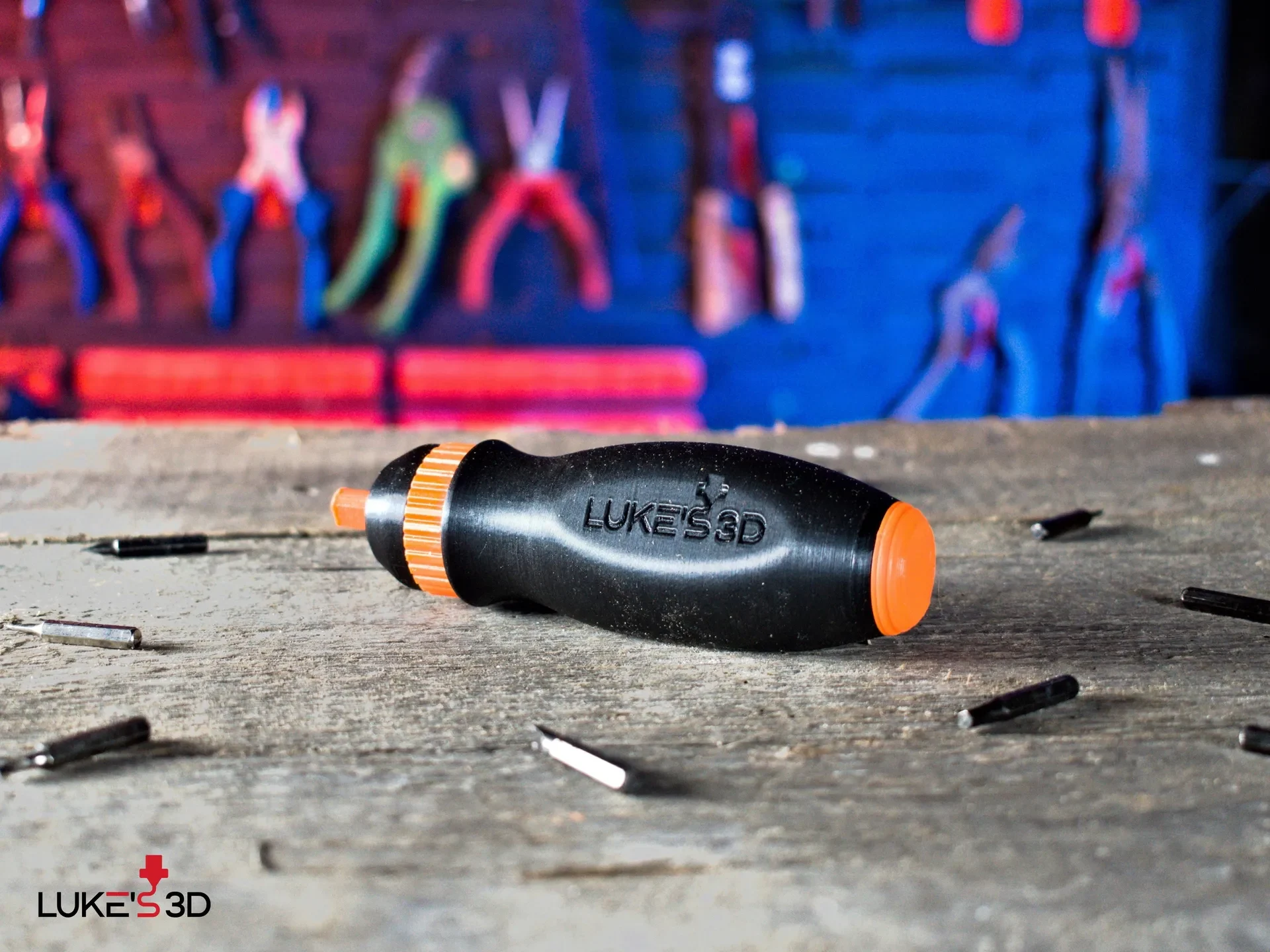

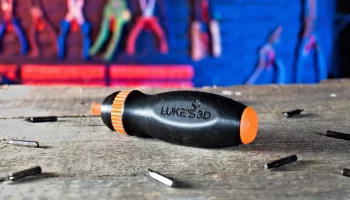

Короткая отвертка с двусторонней трещоткой........

Имея большой успех с моей выжималкой для зубной пасты Ratchet, я решил окунуться в что-то более сложное. А с чем еще повозиться, как не с отвертками-трещотками.

Я так и сделал. И это был вызов, скажу я вам. Поэтому я очень горжусь тем, что могу дать вам это краткое описание:

двусторонний храповой механизм
используются стандартные шестигранные биты 4х28 мм.
магнитный вал — используется один магнит размером 5 х 2 мм.
никакие опоры не нужны
эргономичная ручка

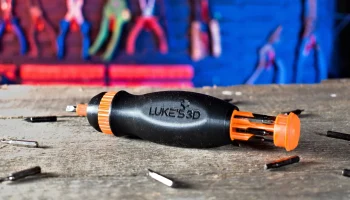

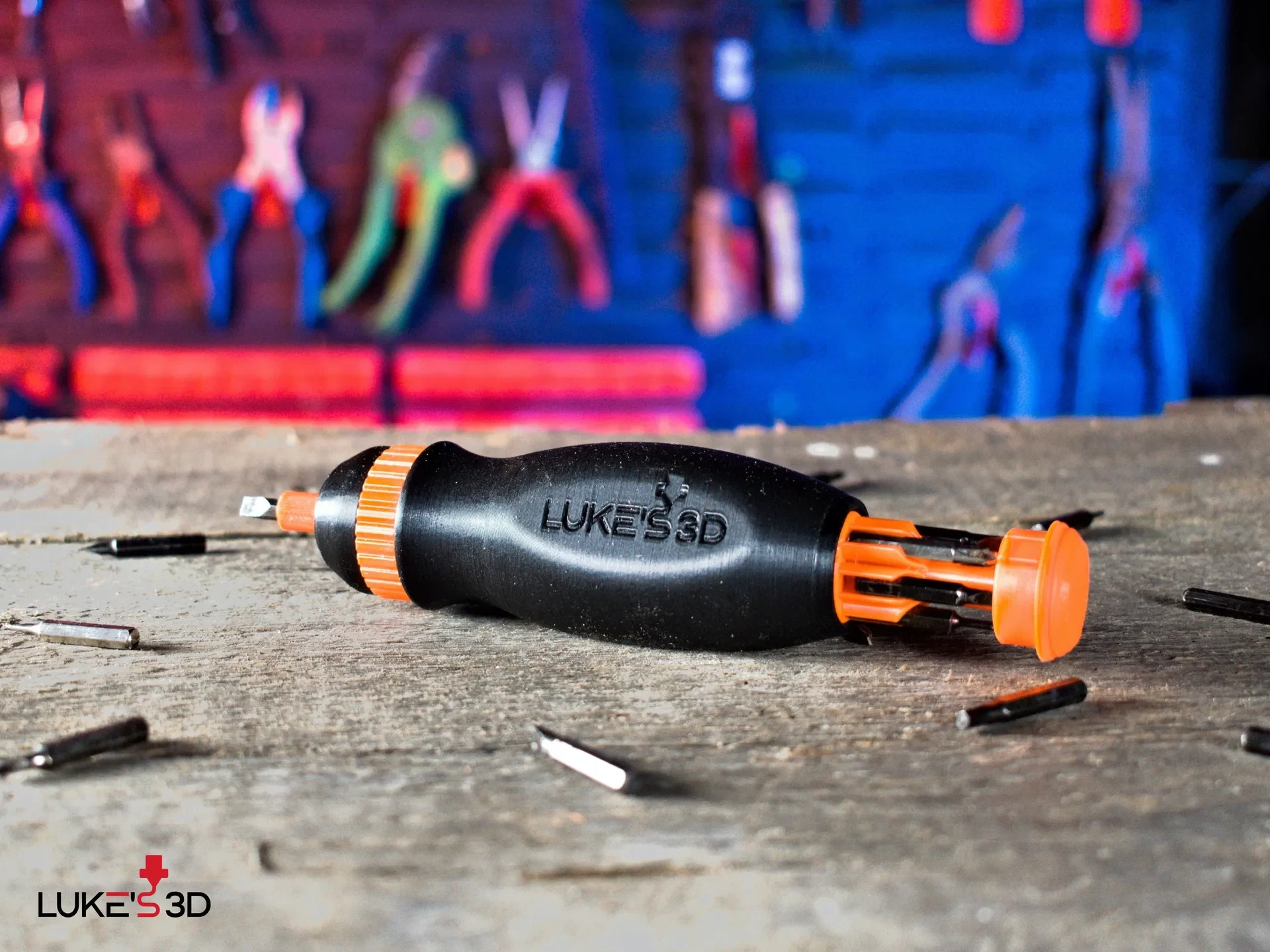

хранилище для 6 бит внутри корпуса отвертки

Вы можете выбрать храповой механизм с одной спицей, двумя спицами или четырьмя спицами. Я думаю, что одной спицы достаточно, но чем больший крутящий момент вам нужен, тем большее количество спиц рекомендует��я. Одинаковое количество спиц означает больший крутящий момент, необходимый для того, чтобы храповой механизм заработал, я надеюсь, что это имеет смысл.

Инструкции по печати

Используйте высоту слоя 0,2 мм и используйте края на основном корпусе, стопоре бит и PETG. В остальном все предварительно ориентировано и опоры не требуются, 2 периметра с заполнением 15% вполне подойдут.

Сборка
Сборка начинается с верхней и нижней частей с храповым механизмом. Нижняя часть храпового механизма имеет две выемки, совмещенные с верхней частью храпового механизма. Вставьте их друг в друга, соединив их.
Возьмите часть толкателя с храповым механизмом и наденьте ее на верхнюю часть храповика. Убедитесь, что он свободно вращается на храповой части.
Возьмите реверс с храповым механизмом так, чтобы клинья оказались сверху и снизу, зажмите его и поместите вокруг реверсора, совместив его с канавками по бокам реверса. Реверс с храповым механизмом должен свободно вращаться вокруг толкателя с храповым механизмом, когда он установлен на место.
Основное время тела. Возможно, вы заметили два полукруга на основном корпусе и толкателе с храповым механизмом. Совместите эти два предмета и осторожно опустите храповик в корпус отвертки. Вам нужно будет поиграть с положением реверса с храповым механизмом, чтобы установить его.
Теперь возьмите вал и вставьте в полость вала магнит диаметром 5 мм. Он должен плотно прилегать, если он слишком свободный, используйте немного суперклея, чтобы зафиксировать его.
Вставьте вал в храповой механизм.
Прикрутите верхнюю крышку сверху. Теперь механизм готов. Проверьте направление храпового механизма, оно должно измениться, как только вы повернете реверс храпового механизма. Вы должны почувствовать отчетливый удар, сигнализирующий о том, что храповик находится в конечном положении.
Хорошо, давайте перейдем к битовому хранению. Возьмите держатель бит и поместите вокруг него ограничитель бит.
Привинтите нижний поршень долота
Вставьте этот узел в основной корпус и завинтите стопор биты «воротник».

Сделанный!

Чтобы добиться более плавной работы, можно немного смазать храповой механизм.

Я также включил файл .STEP, если вы хотите изменить мой дизайн, удалить логотип и т. д., я с нетерпением жду ваших версий и ремиксов!

Если вам нравится этот проект, нажмите кнопку «Нравится», посмотрите другие мои проекты или посмотрите мои эксклюзивные модели и поддержите меня, присоединившись к моему клубу!

Ваше здоровье!

Люк
