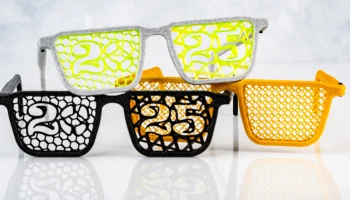

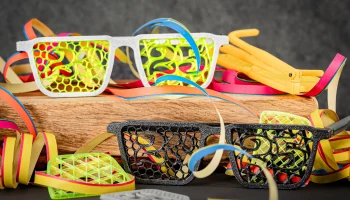

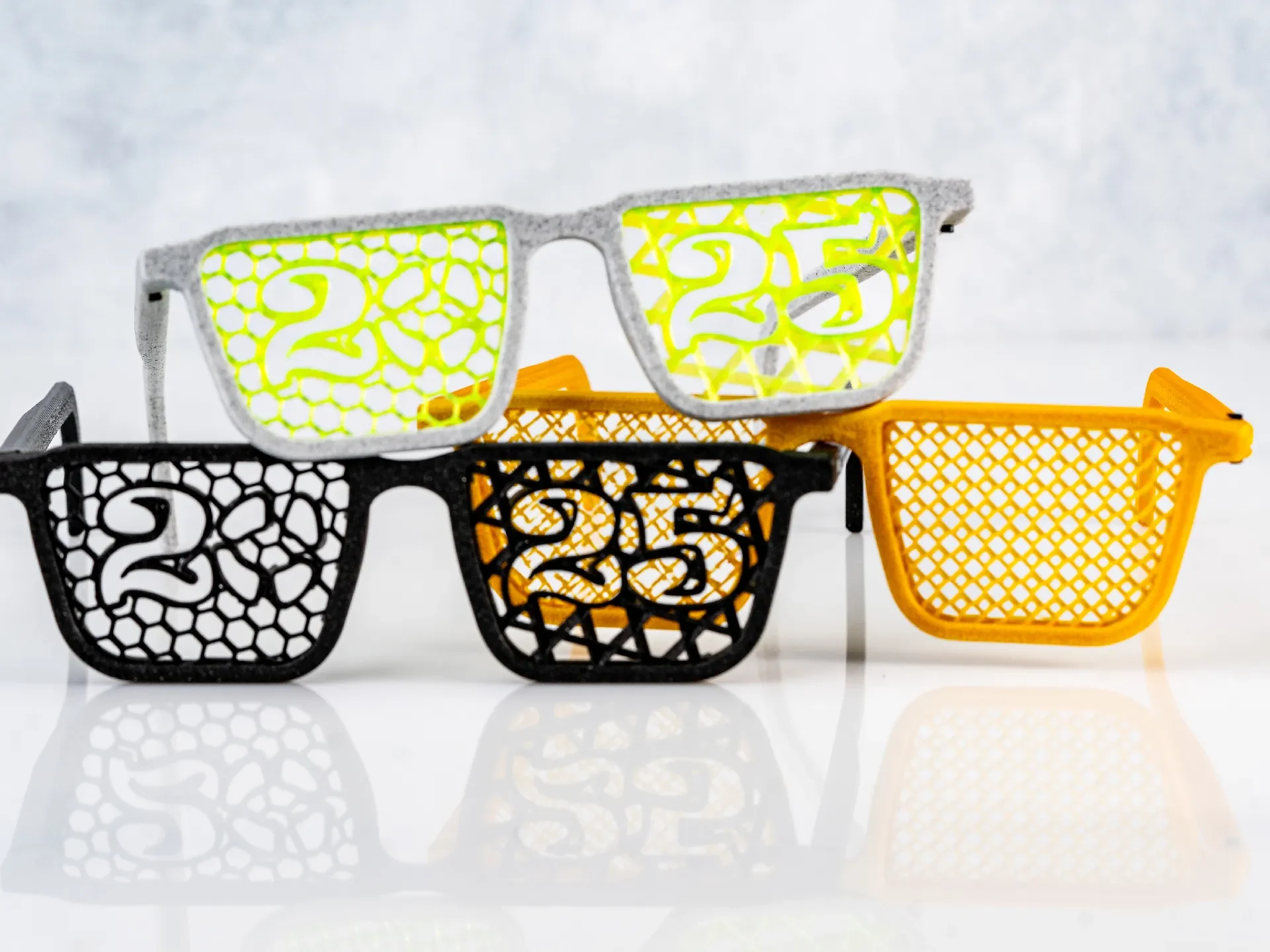

В этом году мне напечатали очки для вечеринки. Мне не нравилась плохая посадка, шаткость или тот факт, что большинство моделей постоянно падали или быстро ломались.
Вот почему я сел и разработал свой собственный. Он предназначен для печати FDM и не требует дополнительных деталей или доработки.
Настройка:
Вы можете ��аспечатать линзы с заполнением по вашему выбору! Я рекомендую не выбирать слишком плотный узор, чтобы вы все равно могли хорошо видеть :D Обычно 15-20% достаточно!
Чтобы увидеть заполнение, установите для верхнего и нижнего слоев значение 0!

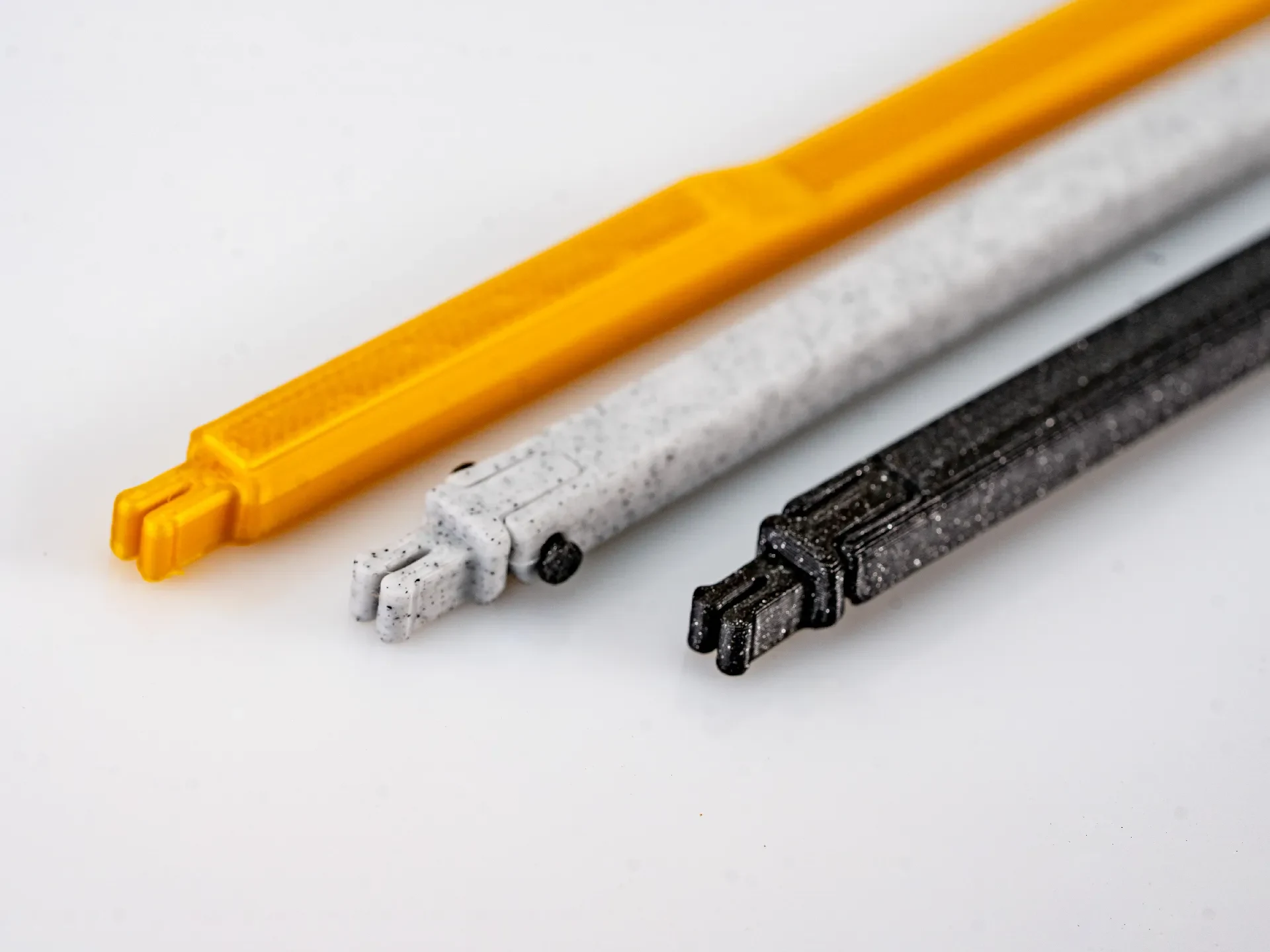

Храмы:
Версия 0: Без петель.
Эта версия предназначена на тот случай, если вы не хотите, чтобы все люди спрятали очки или прикрепили их к воротнику :D Преимущество в том, что гости гораздо чаще раздают очки :)

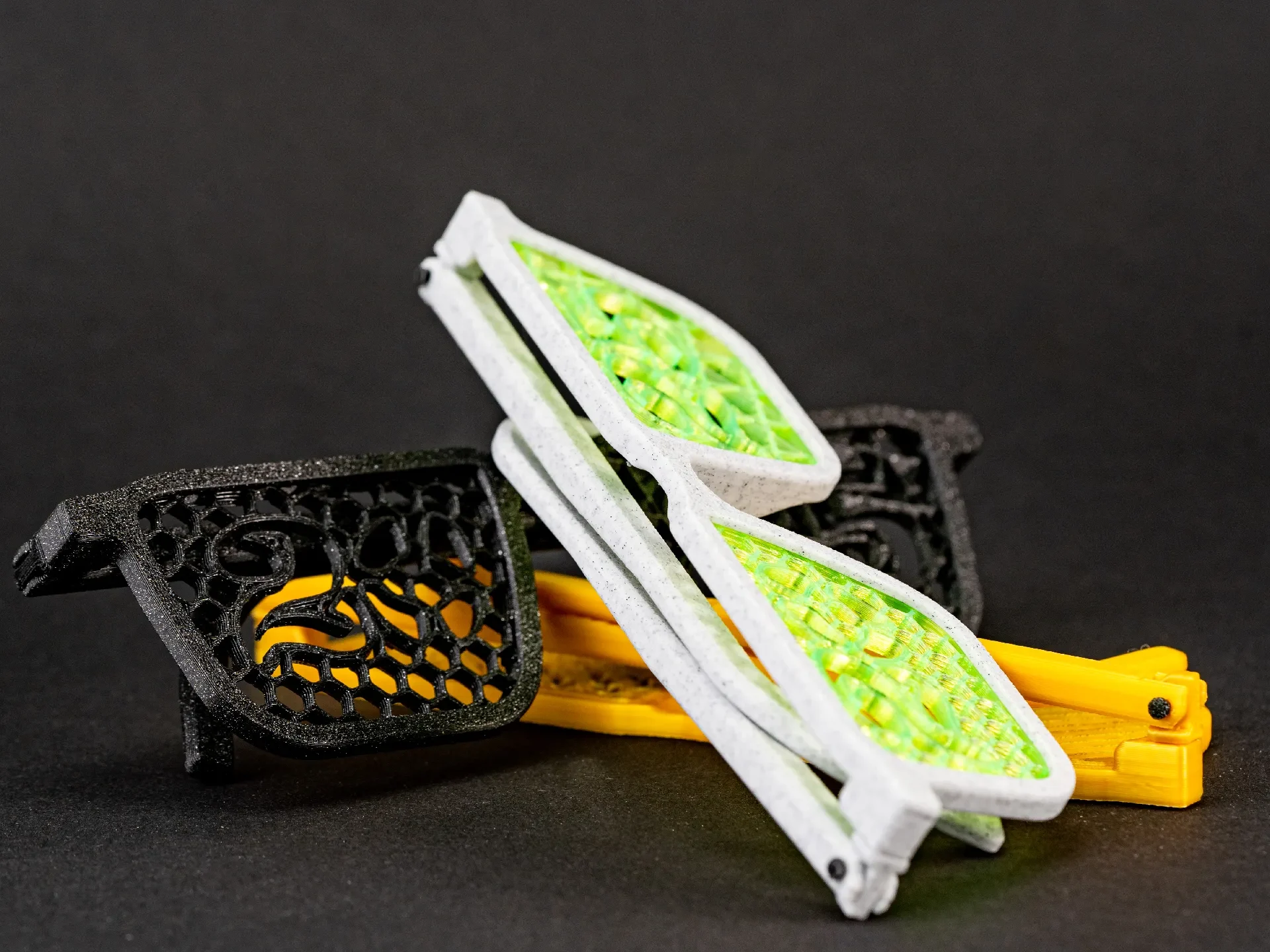

Версия 1: Печать на месте.
Здесь вы можете просто распечатать храмы и смонтировать их как обычно.
Сборка немного упростится, если на защелкивающийся механизм нанести немного керосина. Для вдавливания необходимо сложить кронштейн, чтобы не давить непосредственно на напечатанную на 3D-принтере ось.
Вы можете масштабировать эту версию с помощью очков. Но если вы уменьшите их масштаб, они могут стать очень слабыми.

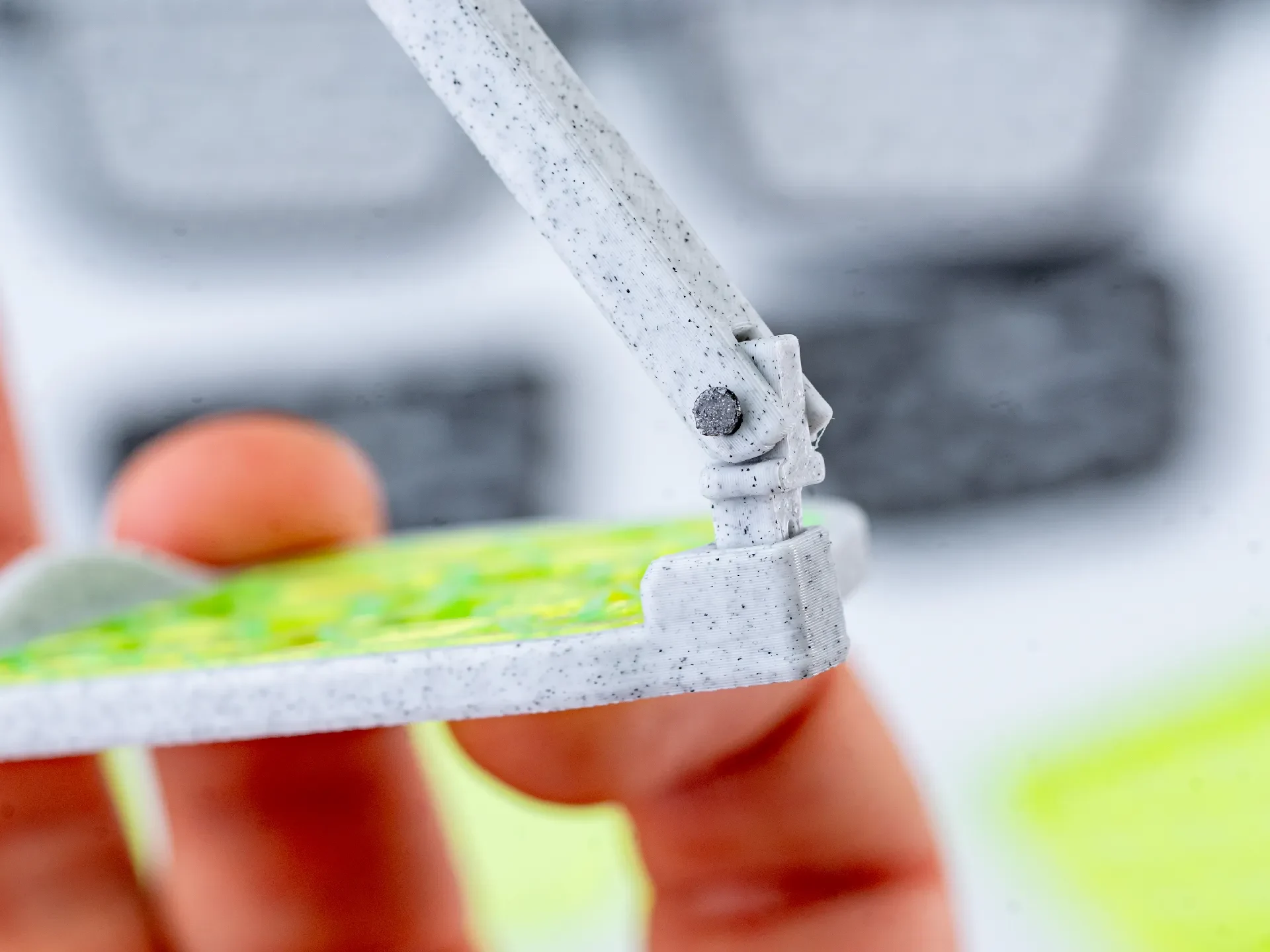

Версия 2: Пин на месте :)
Здесь можно просто взять кусок нити диаметром 1,75 мм и использовать его в качестве оси.
Отрежьте нить примерно на 1-2 см.
нагрейте один конец и используйте твердую (холодную) поверхность, чтобы сформировать грибовидную головку.
Дайте этой части остыть, а затем вставьте ее в отверстие. (если у вас возникли проблемы, используйте дрель, чтобы открыть отверстие, или что-нибудь тяжелое, чтобы вбить кусок нити, как гвоздь.)
Обрежьте кусок нити так, чтобы она выступала всего на 1 мм.
Осторожно нагрейте этот предмет и снова используйте твердую холодную поверхность (нож для масла), чтобы собрать его.
Вы мож��те сделать это до или после щелчка по механизму щелчка в основной части рамы.
Масштабируемость:
Вы также можете масштабировать очки, чтобы они подходили еще лучше! Но эта масштабируемость ограничена допусками вашего принтера и размером сопла.
Советы по печати:
Я использовал PLA/PETG, 3 Perimeter, 20 % заполнение для заушников и 40 % заполнение для основной части корпуса. Светящиеся в темноте тоже будут выглядеть круто! Если у вас возникли проблемы с поломкой деталей, вы также можете использовать более прочные материалы, такие как PETG.
Избегайте швов в местах контакта с кожей и соединения :)

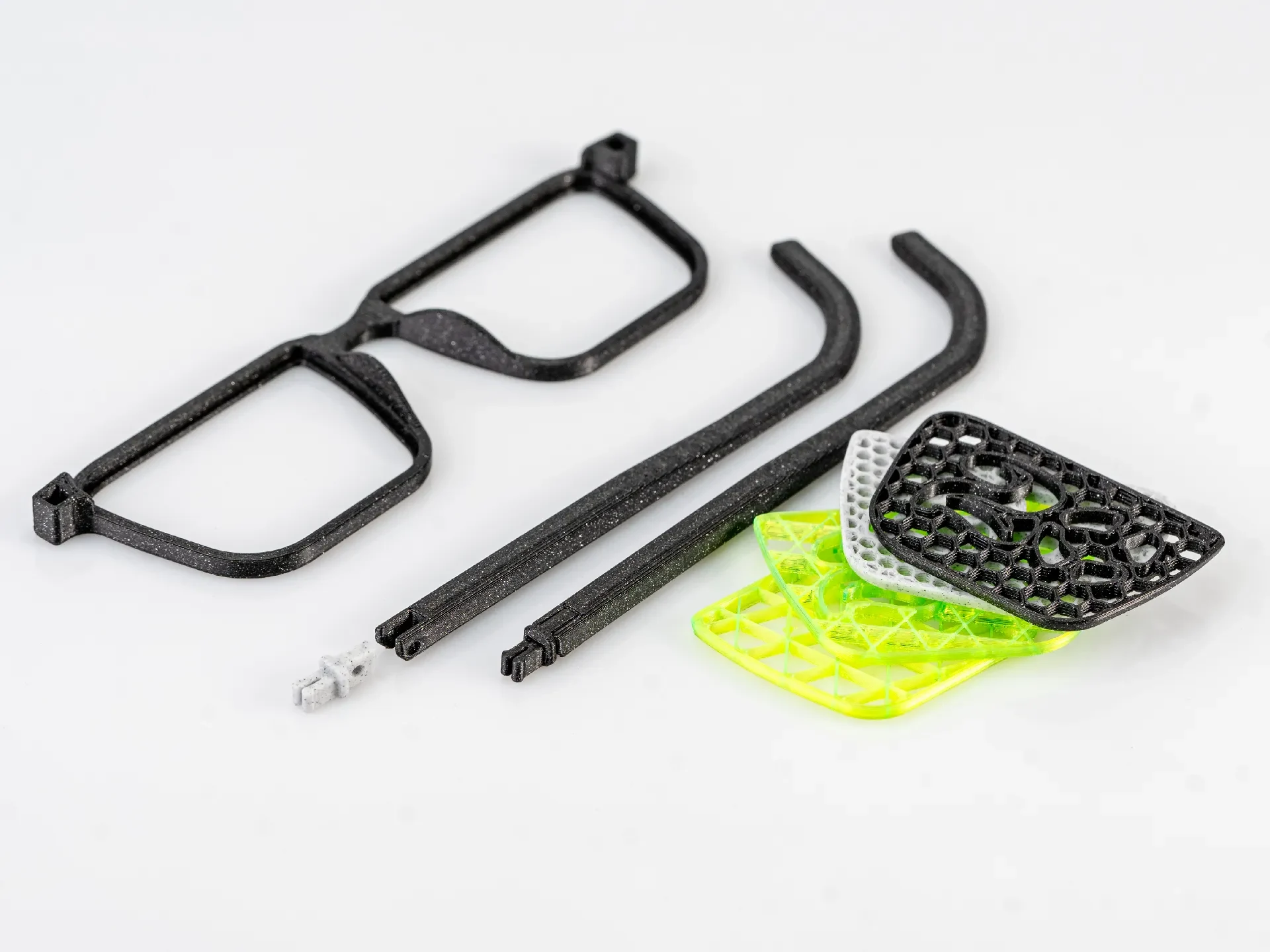

Сборка:
Все детали рассчитаны на стабильную запрессовку.
Чтобы упростить этот процесс, вы можете нанести на запирающий механизм немного свечного воска, чтобы облегчить установку. Кронштейны по-прежнему фиксируются очень прочно.

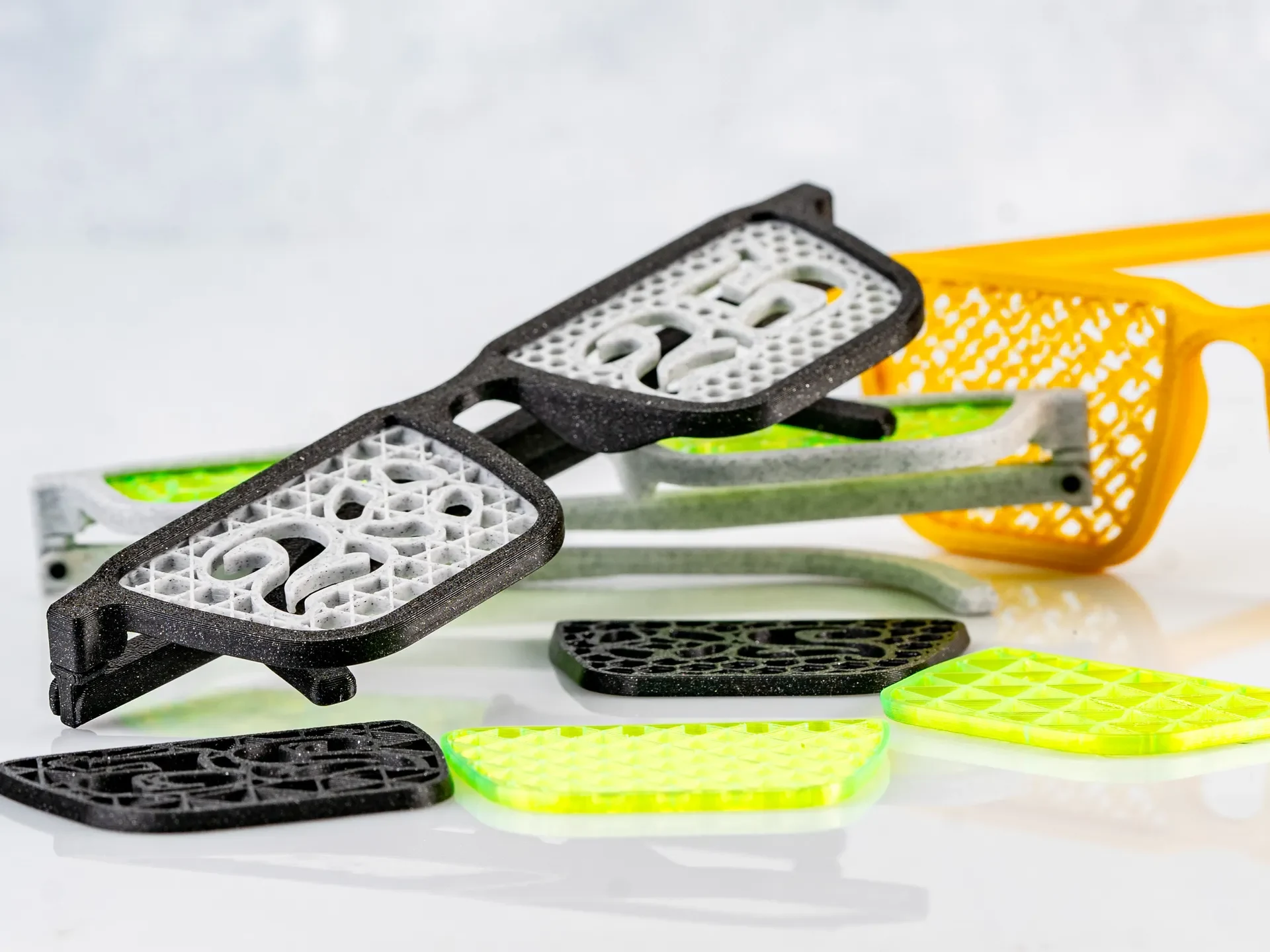

Начните с добавления вставок. Самый маленький угол находится в верхней/середине кадра. Работайте сверху вниз.
2. Завершите установку внизу, пока не услышите старый добрый щелчок.
// Если у вас возникли проблемы с их вставкой, вы можете использовать старый добрый тяжелый инструмент D:
3. Добавьте храмы.
Снова. Если у вас возникли проблемы:

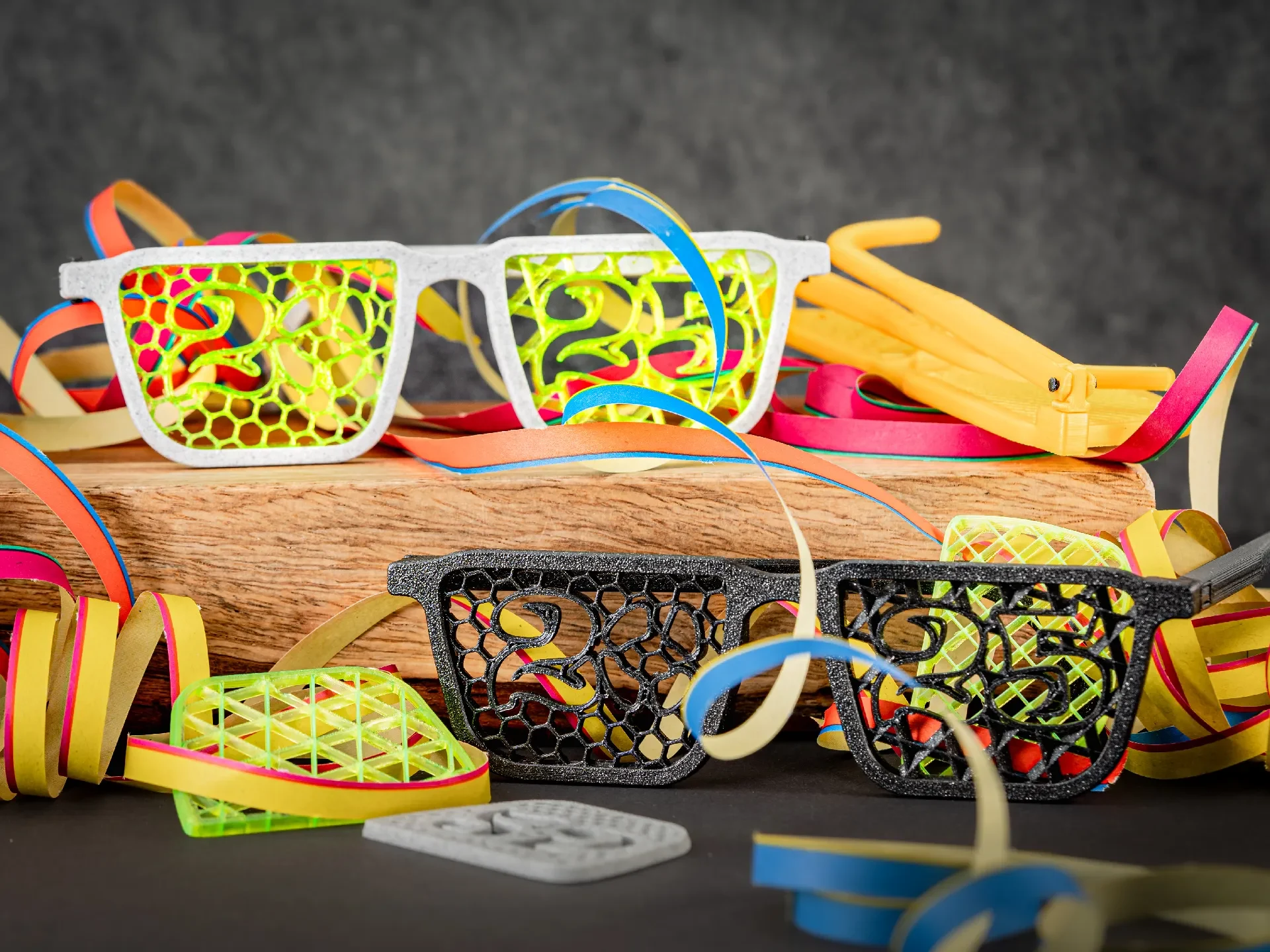

Вы готовы к вечеринке!
Разогрейте :)
Вы также можете нагреть конец рамы, чтобы она еще лучше соответствовала вашей геометрии. Используйте тепловую пушку или осторожно используйте зажигалку.
Удачи и счастливого нового года! :)

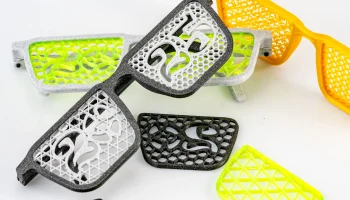

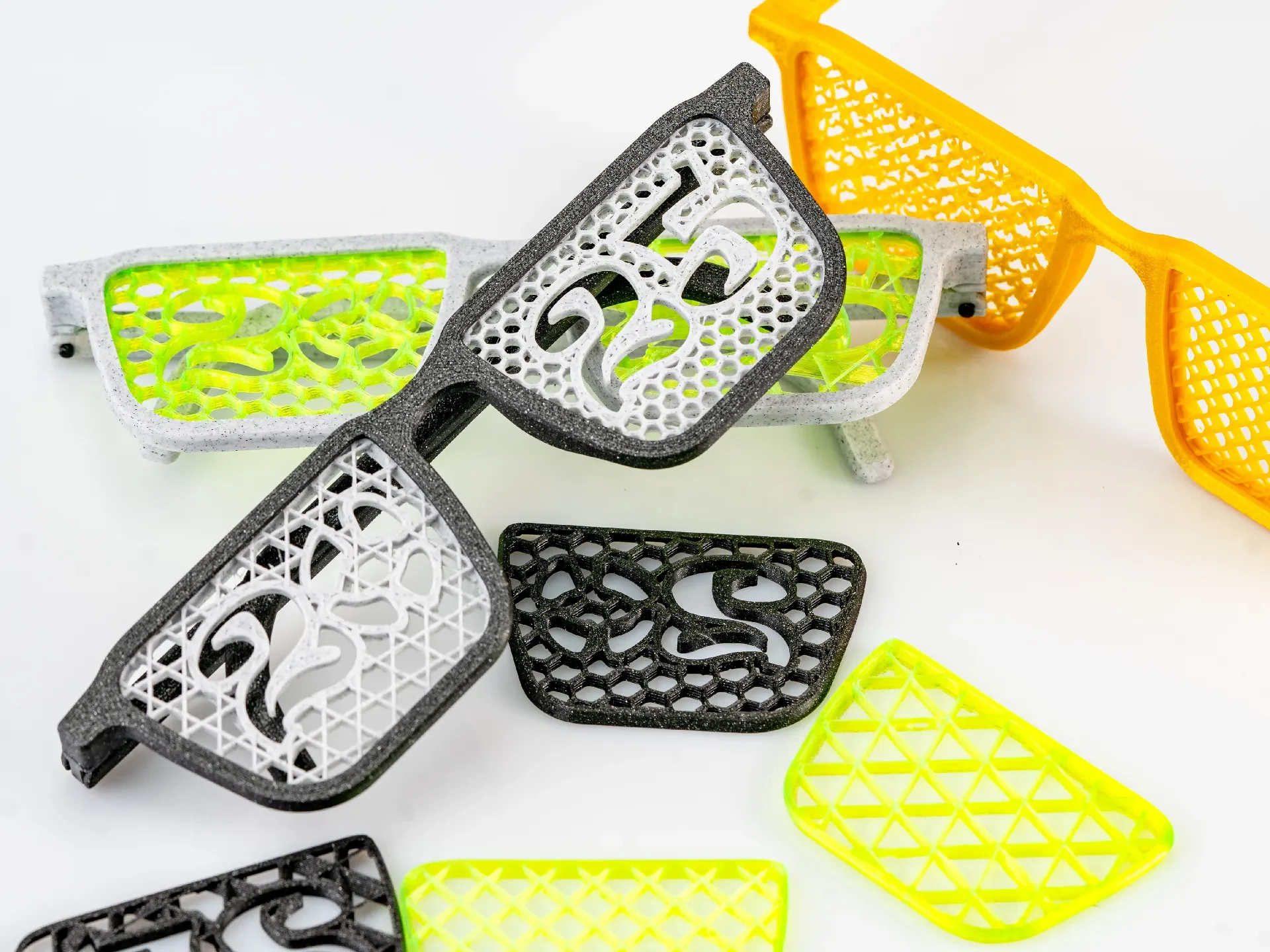

Небольшое обновление 14.12: добавлены новые вставки: Style1 и Style2.
Обновление 30.12: Добавлены очки-обскуры.
