Очиститель воздуха - модель "Старая Панда"........
05.28.2023: Загрузка старой модели, в ближайшее время будет обновлена улучшенная версия.
28.05.2023: Загрузите старую модель, улучшенная версия будет создана для более быстрого запуска.
-----------------
Английский:
Элемент для изготовления очистителя воздуха своими руками.
Подходит для очистки воздуха от аэрозолей, образующихся при дыхании, от древесной пыли, от мелких частиц размером до 10 микрон.
Созданные в первую очередь для борьбы с эпидемией Covid-19, фильтры рекомендуется использовать в сочетании с масками и вакцинацией.
Панда

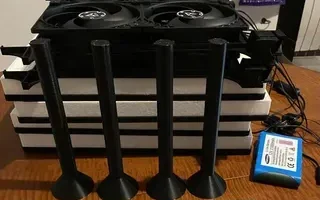

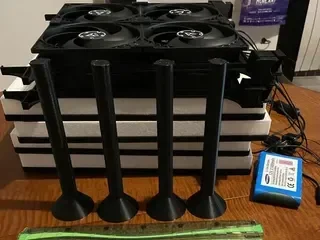

~102 евро, 538 м3/ч, 42 дБ на 1 м, 45,4x36,4x36,4 см, ~3 кг
Для 4 воздухообменов в час (ACH) (если люди в масках): Охватывает площадь 50 м².
Для 6 воздухообменов в час (если публика не в масках): 33 м².
Использование: Размещается на земле, на столе или предмете мебели; Разборный
Время: 60 минут сборки и 8 часов 3D-печати.
Запчасти, которые необходимо приобрести:
8 вентиляторов Arctic P14 (6 50 евро при покупке упаковкой по 5 шт., в противном случае — 11 евро за штуку): Arctic site
4x HEPA-фильтра СТАРКВИНД IKEA (10 евро): Сайт ИКЕА
1x 3-контактный разветвитель x8 (1,50 евро): Aliexpress
1x Блок питания 12В 1,5А AC-Molex (3€) Aliexpress
1 кнопка включения-выключения Molex-AC (2 евро): Aliexpress
60 винтов M5 ~8 мм
Дополнительно: 1 аккумулятор 12 В 31 Ач DC-DC (от 9 до 15 евро): Aliexpress
Детали, изготовленные на 3D-принтере:
8 часов печати на Flsun V400; 370 г/110 м нити для набора

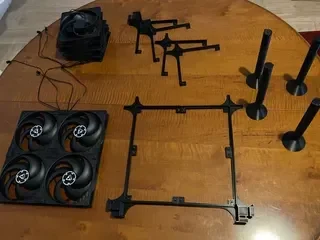

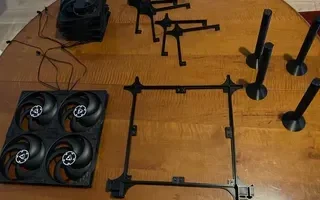

Распечатайте 4x PandaA; 4x ПандаБ; 4x квадрат; 16x прямоугольник; 4x фут20 см
Сборка:
Общее примечание: прикручивайте все вентиляторы белым логотипом внутрь.
Общее замечание: ориентируйте вентилятор так, чтобы кабель питания выходил в сторону одной стороны блока, эта сторона будет нижней частью очистителя воздуха.

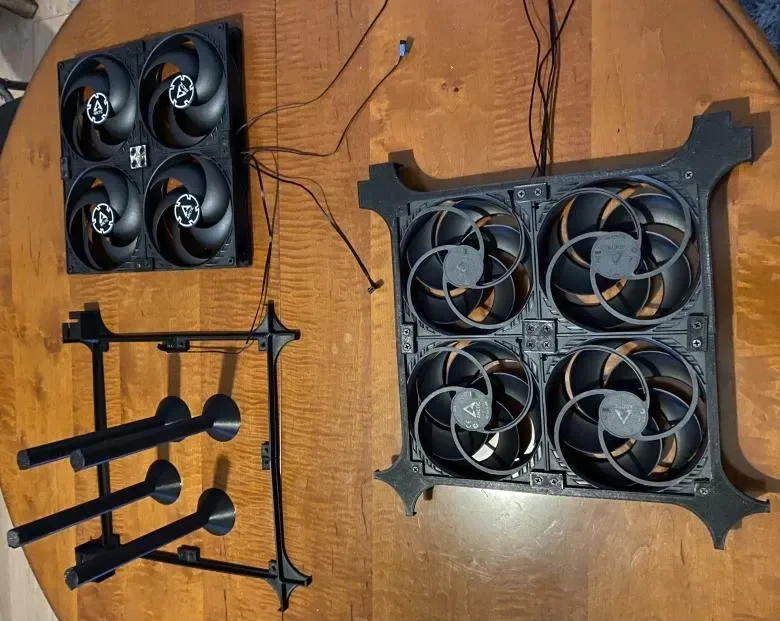

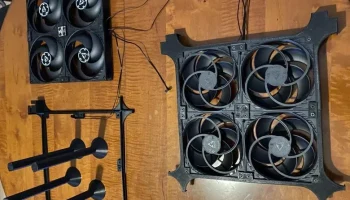

Поместите 4 вентилятора белым логотипом внутрь, образуя квадрат. Используя 4 винта и квадратный элемент, закрепите 4 вентилятора посередине. Повторите операцию с задней частью этих 4 вентиляторов с 4 другими винтами и еще одним квадратным элементом.
На стороне, где видны белые логотипы, используйте 8 винтов и 4 прямоугольных элемента, чтобы прикрутить между двумя вентиляторами.
На той стороне, где белые логотипы НЕ видны, прикрутите 2 винта, 1 прямоугольник и 2 детали PandaA к 2 вентиляторам на нижней стороне очистителя, повторите то же самое с 2 винтами, 1 прямоугольником и 2 деталями PandaB. Закрепите все оставшиеся позиции 8 винтами и 2 прямоугольниками. Всегда вкручивайте в этом направлении: винт => прямоугольник => PandaA или B => веер.
Повторите последние 3 операции с остальными 4 вентиляторами, 22 винтами, 2 квадратными элементами, 8 прямоугольными элементами, 2 деталями PandaA и 2 деталями PandaB.

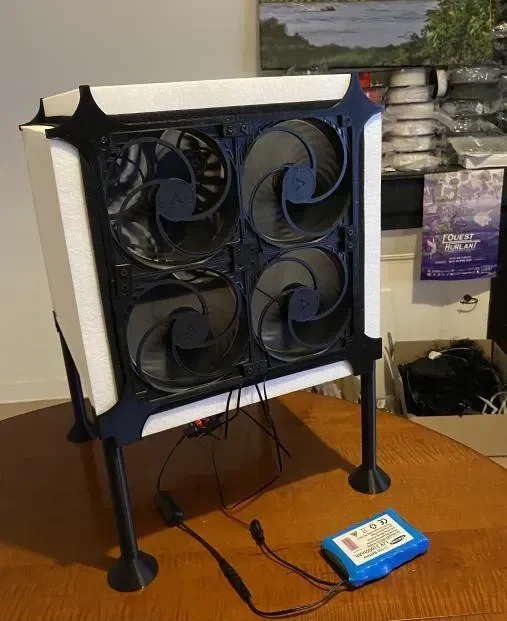

На одном из блоков вентиляторов поместите фильтры черным пенопластом внутрь очистителя и проведите кабели из коробки под одним фильтром. Затем поместите другой блок вентиляторов так, чтобы скрепить всю сборку.
Вставьте 4 ножки в их пазы и поверните на четверть оборота (вы можете повторить операцию, чтобы их снять).
Подключите 3-контактные вилки к 3-контактному разветвителю, ручку к разветвителю и ручку к источнику питания или батарее.
Техническое обслуживание:
6 месяцев при использовании в стандартном состоянии H24/7-7 для фильтра, замена по 10 евро за каждый фильтр.
10 лет для фанатов
--------------------------------------------------
Франсуа:
Элемент для изготовления очистителя воздуха своими руками.
Удобно для очистки воздуха от аэрозолей, образующихся при дыхании, от частиц леса, от частиц размером не более 10 микрон.
Принципы борьбы с эпидемиями Covid-19: рекомендуется использовать фильтры в сочетании с масками и вакцинацией.
Панда:
~102€, 538м3/ч Theorique d'air filtré par heure (CADR), 42дБ на 1м, 45,4x36,4x36,4см, ~3кг
Для 4 изменений воздуха в час (ACH) (в публичном маскараде): Кувр 50 м²
Для 6 изменений воздуха на время (в общественных местах без маскарада): 33 м².
Использование: Posé au sol, sur une table или meuble; Съемный
Время: 60 минут сборки и 8 часов просмотра в 3D.
Части документа:
8x Ventilateurs Arctic P14 (6 евро по 50 евро при пакете из 5 шт.; без учета 11 евро): site d'Arctic
4x фильтра ИКЕА СТАРКВИНД (10€): сайт IKEA
Répartiteur 3pin x8 (1,50 евро): Aliexpress
