Meshroom D Вертикальный графический процессор + детали м...

(Все это также есть в README)

Я заказал печать для этих моделей с использованием PLA с заполнением 40%, и они работают просто великолепно.

— Вам нужно будет распечатать заднюю панель, если вы хотите использовать детали из папок MOBO и GPU.
— Необходимо распечатать папку блока питания, чтобы можно было разместить верхний радиатор или верхние вентиляторы.

НЕКОТОРЫЕ ЧАСТИ НУЖНО НАПЕЧАТАТЬ ДВАЖДЫ:
— 2 монтажных кронштейна блока питания
— 2x компонентная рейка

Дополнительные детали были созданы для лучшей защиты графического процессора, поскольку прямоугольная стойка Linkup длиной 5 см была слишком длинной.
Распечатайте их, если хотите закрепить стояк, но, возможно, вам придется согнуть его. В противном случае ваш графический процессор будет выглядеть криво внутри корпуса.

В папке «Экспериментальные детали» содержатся непроверенные детали, представляющие собой «улучшенные» конструкции отпечатков, которые я хотел изменить.
Распечатайте их за свой счет. Я не могу гарантировать, что они сделают то, для чего были созданы.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ:

ВАМ НУЖНО ВРУЧНУЮ НАРЕЗАТЬ ОТВЕРСТИЯ В ОТПЕЧАТКАХ, КОТОРЫЕ ВЫ ИСПОЛЬЗУЕТЕ ДЛЯ ЗАКРУТКИ, И ПРЕДОСТАВИТЬ СОБСТВЕННЫЕ ВИНТЫ.

ДЛЯ ВСЕЙ СТРОКИ Я ИСПОЛЬЗОВАЛ ВИНТЫ 6-32 5/16 дюйма.
ПРО НАГРЕВАЕМЫЕ ВСТАВКИ НЕ МОГУ ОТВЕТИТЬ, ПРОБУЙТЕ ИХ НА СВОЙ СТРАХ.

=================================================================

ПОТЕНЦИАЛЬНЫЕ ПРОБЛЕМЫ:

— НИЧЕГО НЕ ЗАТЯГИВАЙТЕ! ПЛАСТИК ОЧЕНЬ СВЯЗАН К СОРВАНИВАНИЮ РЕЗЬБЫ!!!

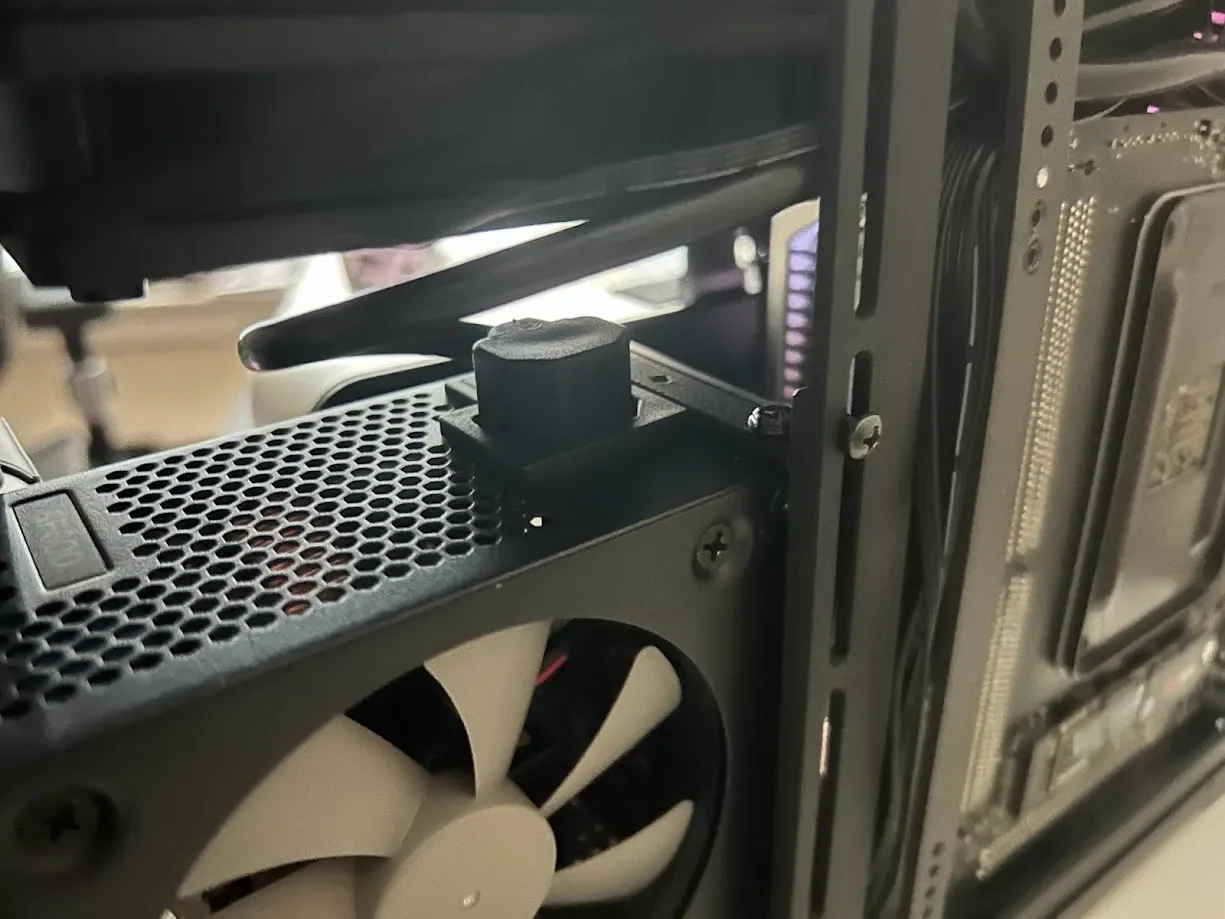

— Экспериментальный кронштейн кнопки питания может не подходить должным образом при включ��нной передней панели, тем более что я его не проверял.
— Кроме того, если вы откажетесь от этого кронштейна, у вас не будет крепления для кнопки питания. Я вижу, что у создателя Etsy есть одна для передней кнопки И переднего ввода-вывода, так что, может быть, стоит покрутиться?

Длинный ввод-вывод:
— Он может быть слишком широким или слишком узким для удобного размещения экрана ввода-вывода. Тот, который я напечатал, оказался слишком широким, и я разработал более узкий, но забыл, включил ли я его сюда.
— Он МОЖЕТ быть немного смещен относительно ввода-вывода материнской платы, поскольку материнская плата может располагаться слишком низко для экрана.
— Вы можете работать БЕЗ длинной скобки ввода-вывода, но это немного странно.

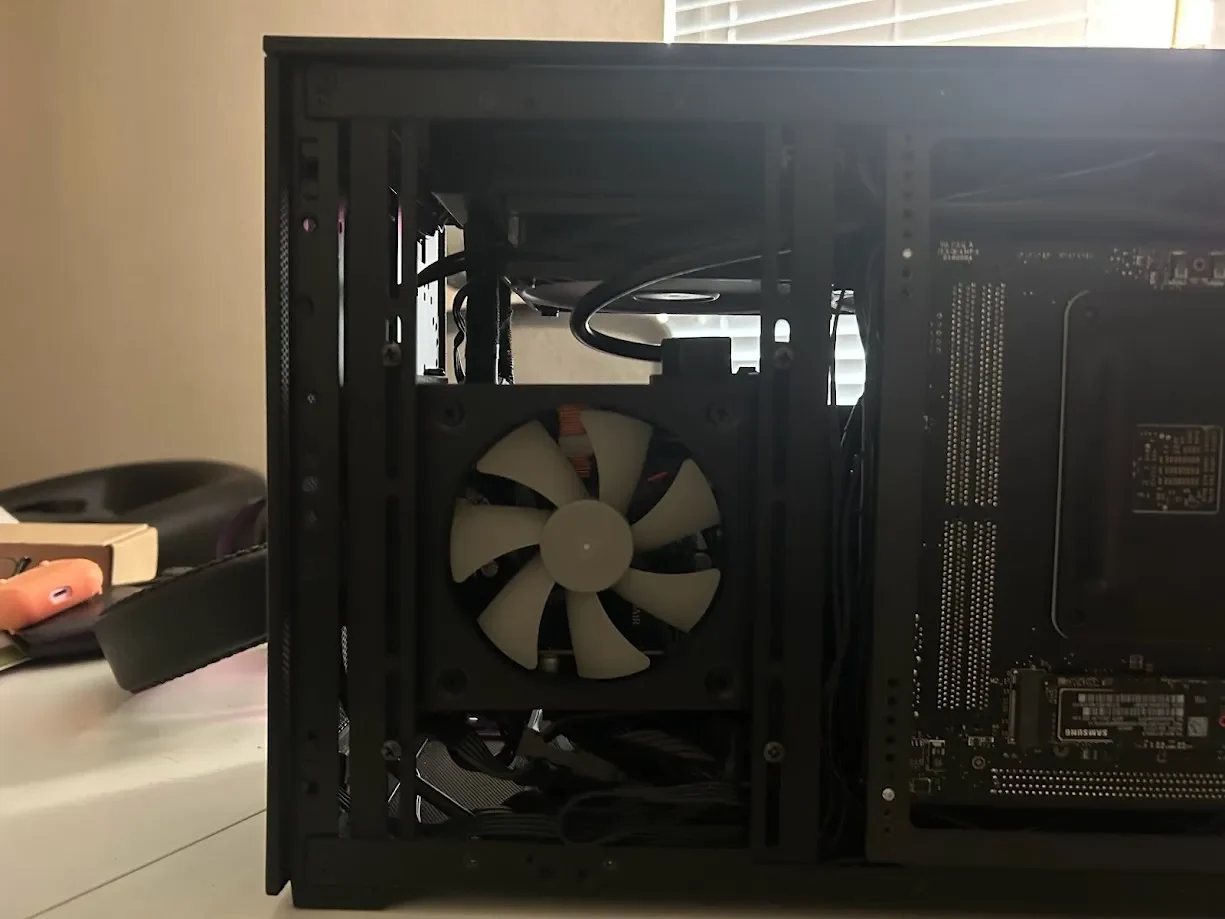

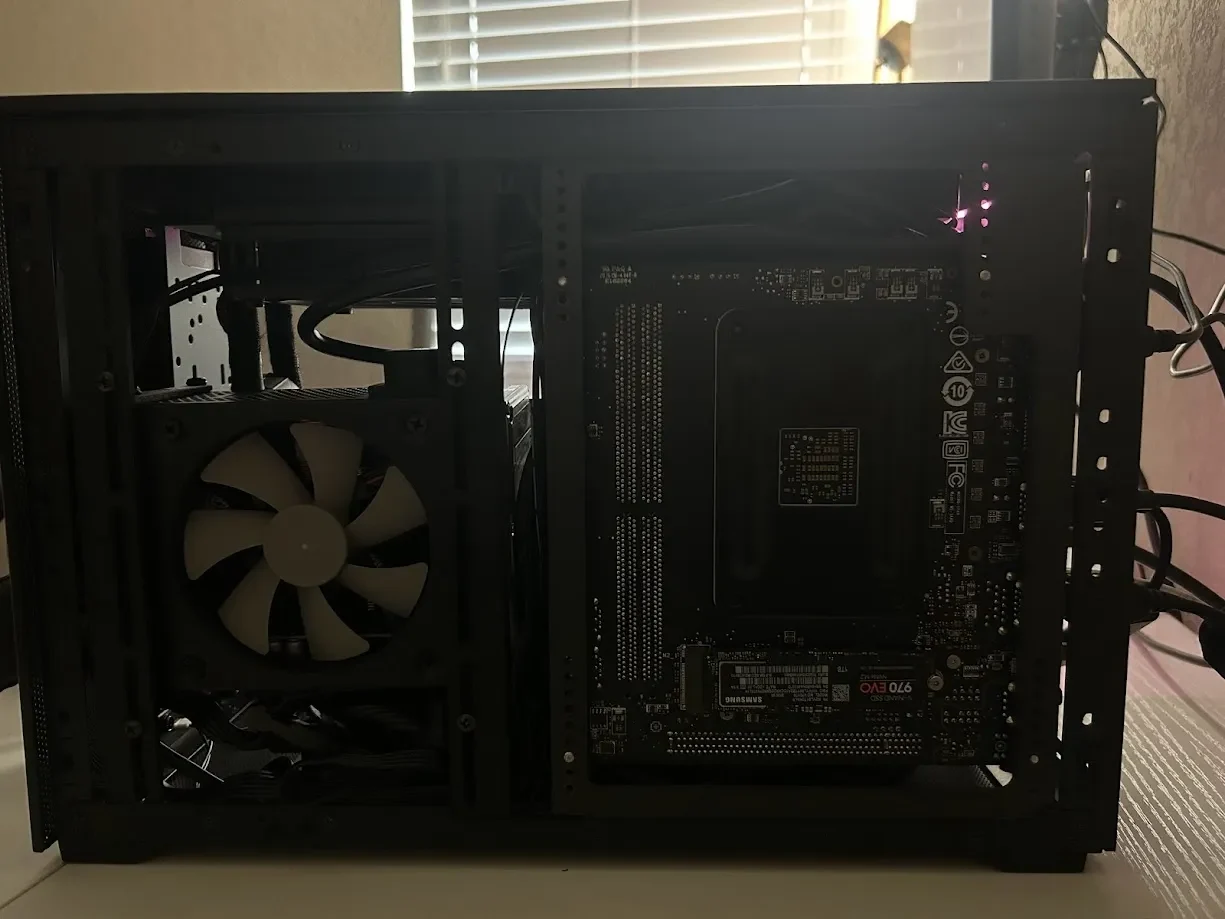

Кронштейны блока питания:
— Они могут быть слишком с��ободными в нижней части блока питания, поскольку я оставил зазор в 1 мм, чтобы учесть любые проблемы с посадкой.
— Отверстия для винтов, предназначенные для крепления к направляющей панели, могут привести к поломке резьбы и образованию трещины на ближайшей стенке кронштейна.
— Я включил альтернативную конструкцию кронштейна (папка «Экспериментальные детали»), чтобы попытаться решить эту проблему, но она также не проверена, и я не могу гарантировать, что она будет работать должным образом.
— Они не такие жесткие, как хотелось бы?

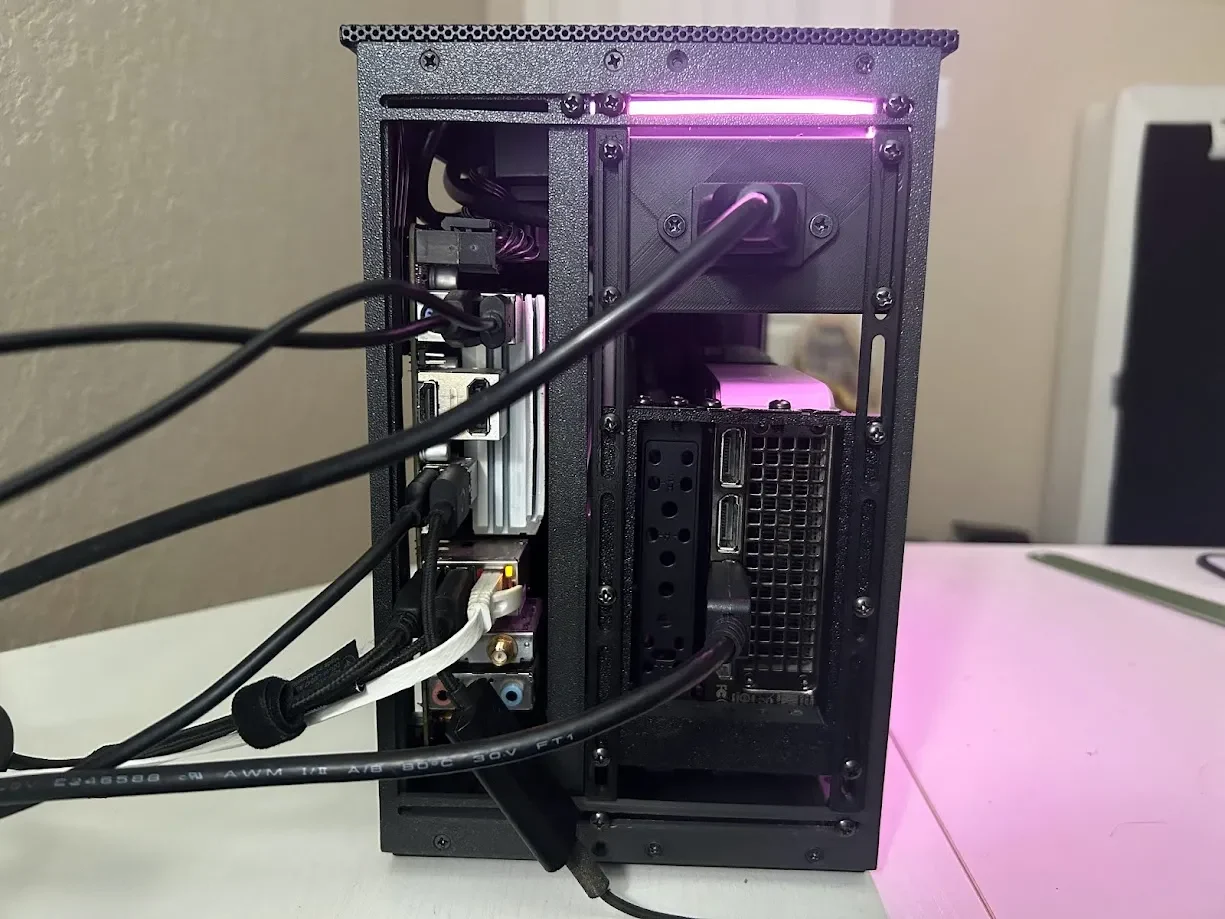

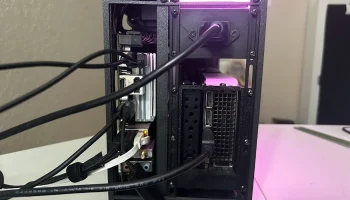

Задняя панель:
— Он выступает назад за пределы корпуса на 3 мм, потому что он не металлический. Это также приводит к тому, что он «свисает» со спины, что может показаться неприглядным, если присмотреться.
— Я думаю, смогу ли я держать его на одном уровне с боковыми панелями, чтобы он выглядел очень чистым. Я опубликую этот дизайн, как только сделаю его.
— Боковые панели могут «провиснуть» вниз на 1 мм, что является скорее косметической проблемой, чем чем-либо еще.
— Изготовлен из пластика, поэтому корпус можно немного согнуть. Будь осторожен!

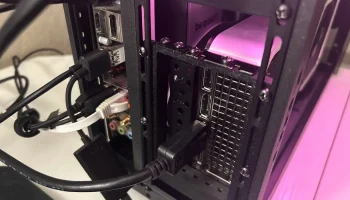

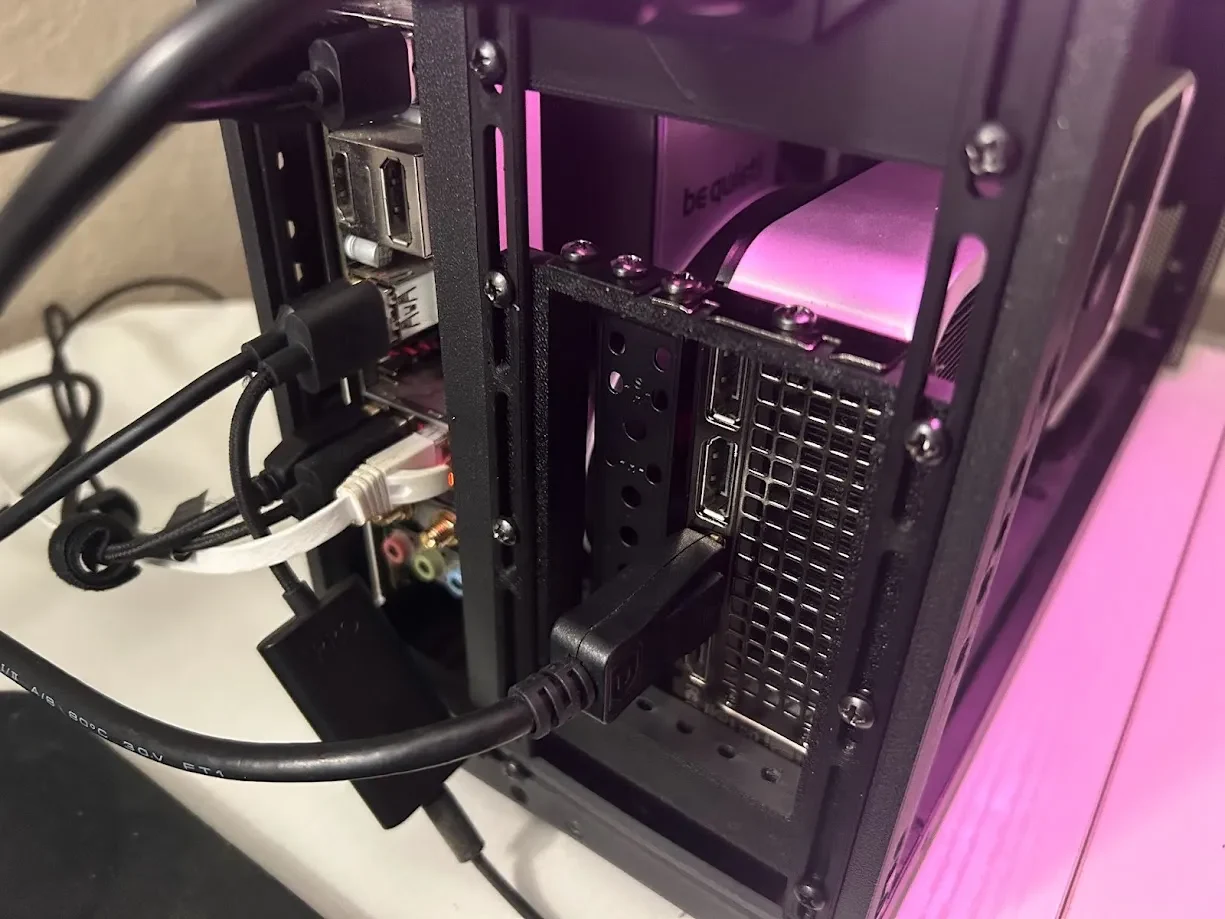

Кронштейн графического процессора и держатель вкладок PCIe:
— Изначально они были слишком глубокими, и мне пришлось срезать их на 1 мм, чтобы правильно совместить отверстия �� кронштейнами PCIe графического процессора.
— Конструкция, которую я включил, меньше на 1 мм, но она не тестировалась. Могут потребоваться модификации.
— Оригинальному держателю вкладок PCIe на самом деле требовались винты 3/4 дюйма для крепления к кронштейну графического процессора, но включенная мной конструкция ДОЛЖНА допускать установку тех же винтов 5/16 на графический процессор. Опять же, могут потребоваться изменения.

=================================================================

БУДУЩЕЕ:

— Теперь, когда мой файл проекта по существу воссоздал весь корпус, я, возможно, смогу удалить несколько частей и создать простую заднюю панель.

— В этом случае я ОЧЕНЬ заинтересован в создании радиатора Dual 280, где-нибудь с EK FLT-80. Как только я действительно заработаю достаточный доход, чтобы позволить себе установку водяного охлаждения, я
