Крепление резервуара Ssupd Meshroom IcemanCooler

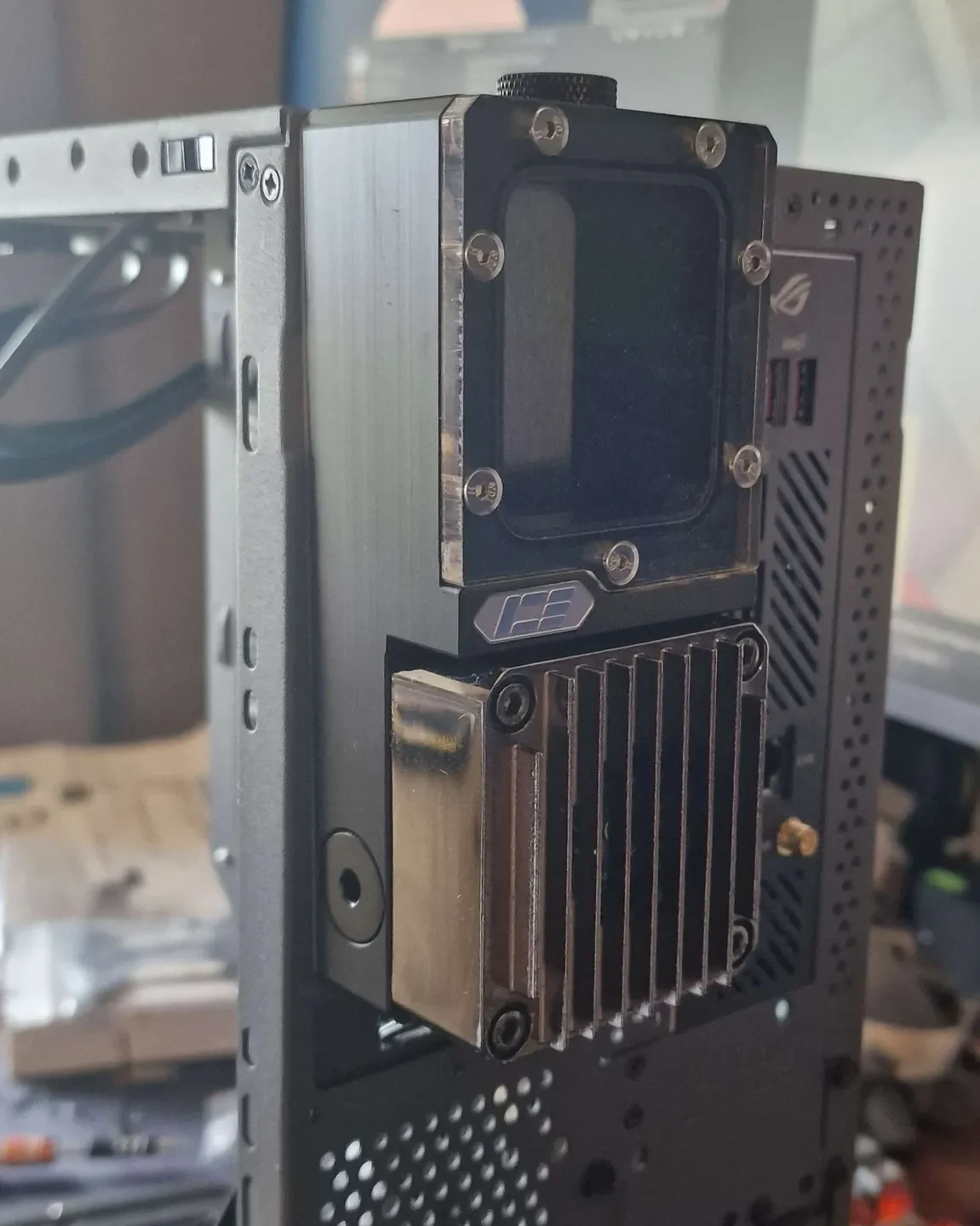

Эта модель позволяет устанавливать комбинацию насоса и резервуара Iceman Cooler на заднюю часть корпуса Ssupd Meshroom.

В отличие от маркетингового материала ssupd, я решил установить его в горизонтальный слот для карты PCI, удалив существующие пластины, и сделал эту конструкцию.

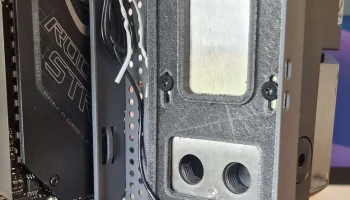

(На изображении представлена более старая версия модели, где я понял, что у меня есть место для создания канала для прокладки кабелей, модель была обновлена, чтобы смоделировать этот канал, и добавили некоторую структуру для жесткости.)

Печать:

Никаких особых проблем с печатью нет, я использовал толщину 0,2 мм.
Поля не нужны, так как это большой плоский предмет.
рекомендуйте материал, который вряд ли деформируется от воздействия тепла. Я использовал прусамент ASA.

Монтаж:

Три винта крышки карты PCI можно использовать повторно.

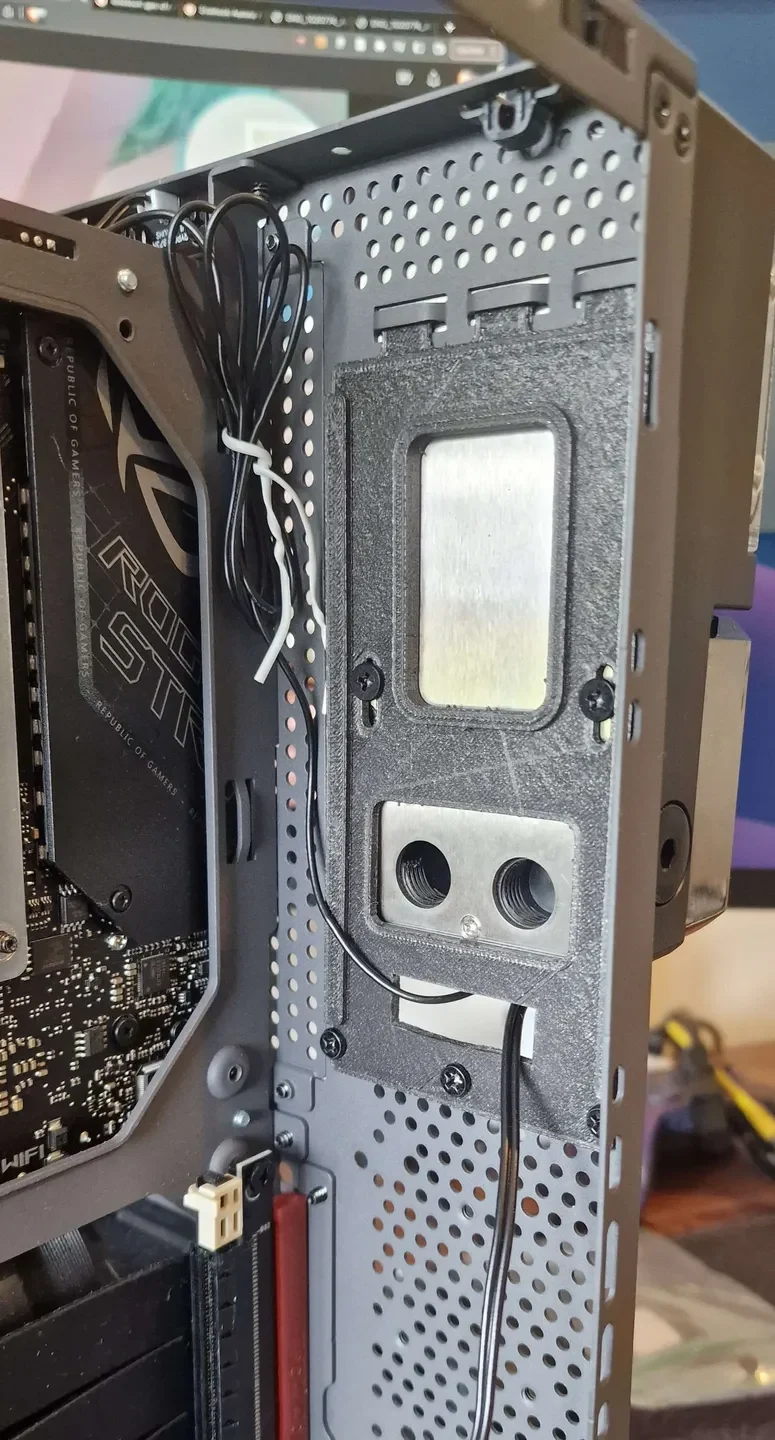

Крепление вкручивается изнутри корпуса.
Завинтите резервуар, используя два нижних отверстия для винтов, см. изображение, верхние отверстия для винтов не используются.
Проложите кабель Molex и PWM насоса через самый нижний канал.
Убедитесь, что ваши угловые фитинги могут свободно проходить через крепление, поскольку ширина крепления должна составлять ± 2,2 мм с небольшим зазором для металлического корпуса. ширина
