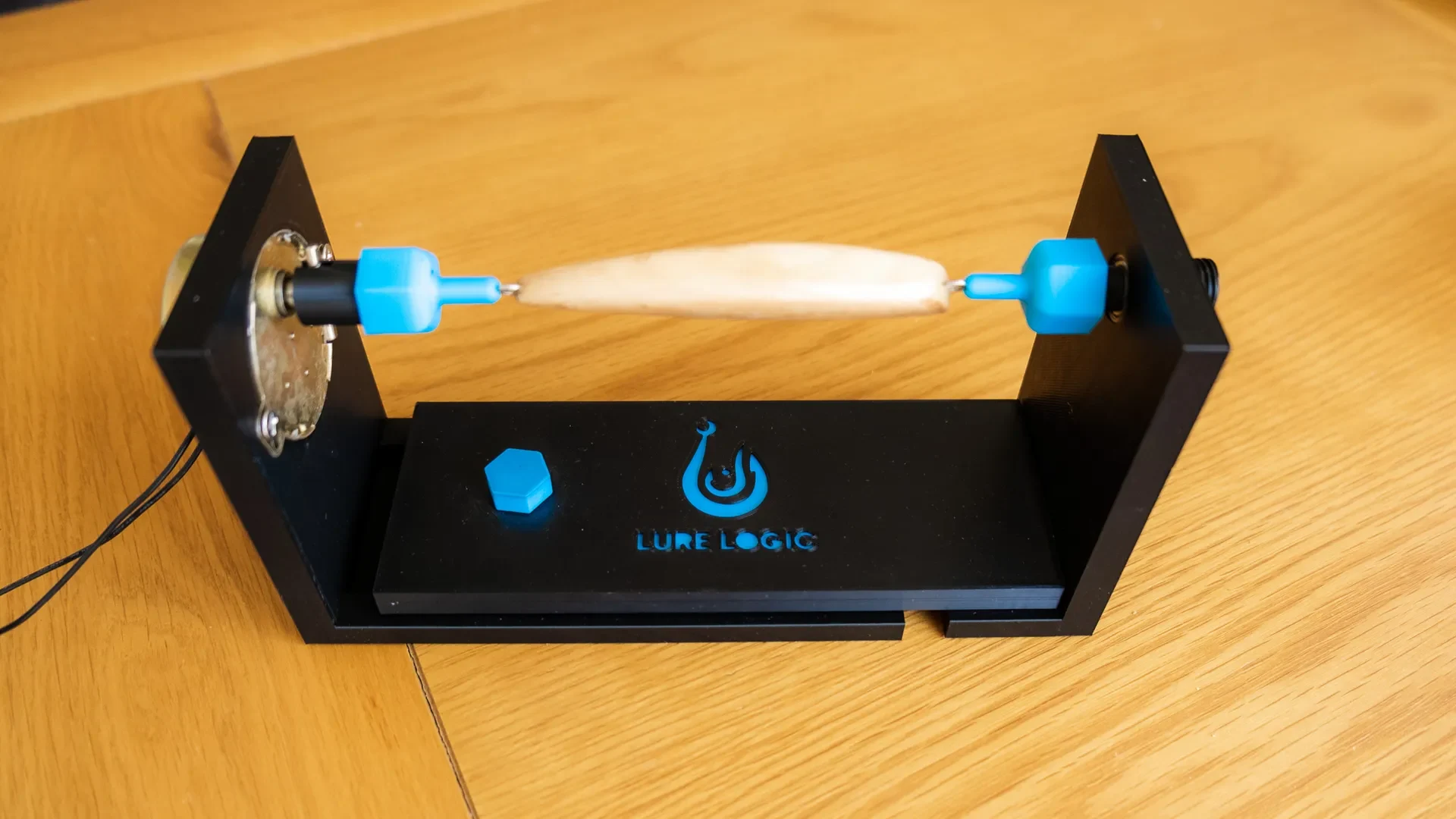

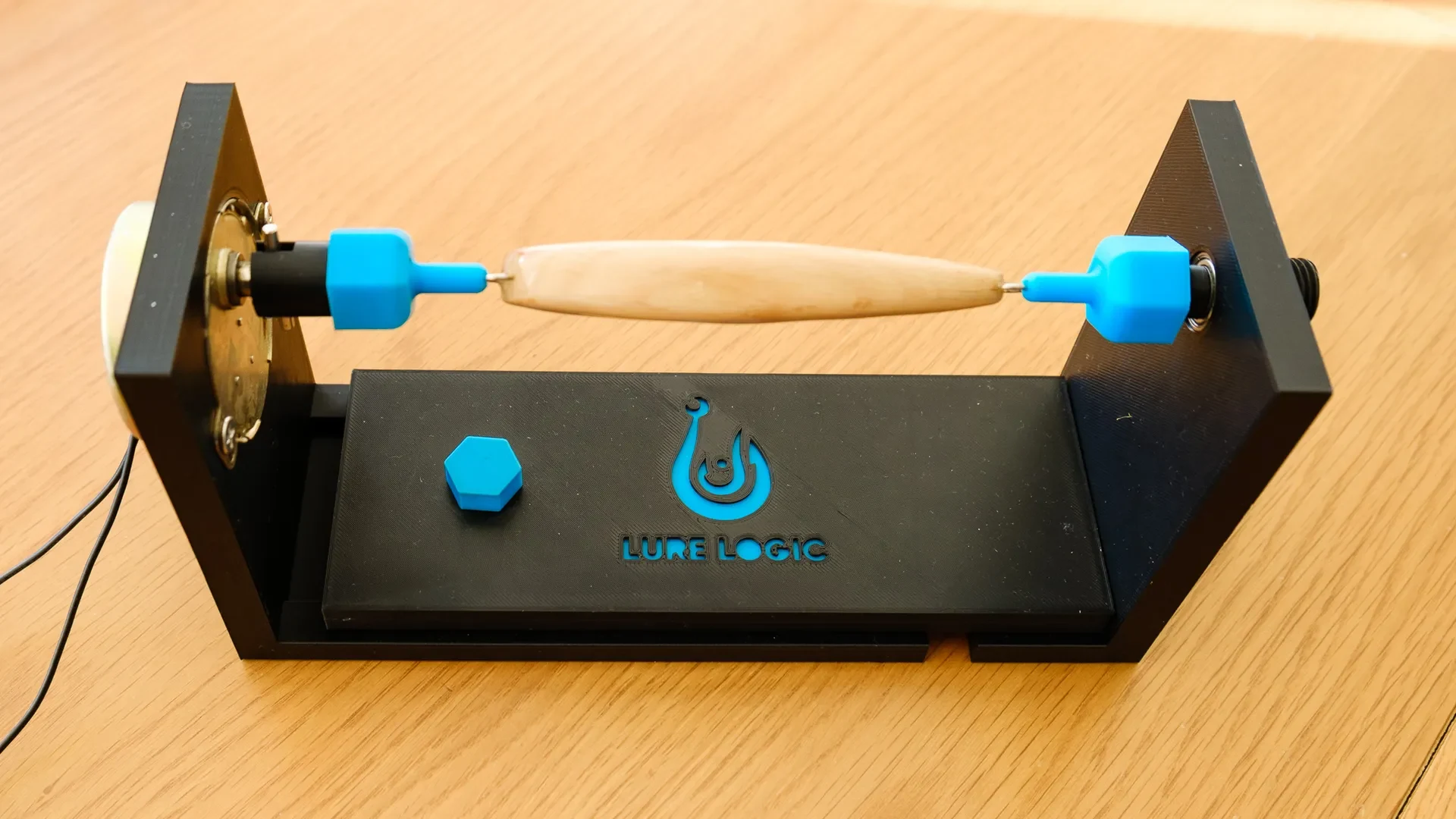

Сушилка для рыболовных приманок/Тернер........
Посмотрите видео:
Модернизация устройства для переворачивания/сушки приманок
https://youtu.be/pZ_20UgH_aY
Оформите заказ LureForge, приложение для создания приманок, удобное для начинающих, создайте свою приманку, убедитесь, что она плавает/тонет, и экспортируйте ее в формате STL или 2D-шаблона для резьбы по дереву.
Присоединяйтесь к моему серверу в Discord для обсуждений, связанных с рыболовными проектами, напечатанными на 3D-принтере: https://discord.gg/qmRwEuvpnC
Если вы хотите поддержать мою работу, рассмотрите возможность вступления в мой клуб или купите что-нибудь, связанное с 3D-печатью, используя мои партнерские ссылки:
Международный: https://www.awin1.com/awclick.php?gid=404404&mid=21809&awinaffid=1565514&linkid=2790717&clickref=printables
Великобритания: https://www.awin1.com/awclick.php?gid=404403&mid=21809&awinaffid=1565514&linkid=2790716&clickref=printables
Необходимые детали:
2 гайки М4
2 гайки М3
2 винта М4*10
2 винта с потайной головкой M3*16
1 подшипник 688ZZ (8x16x5 мм)
1 синхронный двигатель (я использую двигатель YM-HC 220-240 В, 5/6 об/мин)
Инструкции по печати:
Каждая модель напечатана в одном из двух цветов:
Основной цвет: в качестве основного цвета я использовал черный, но вы можете использовать любой, какой захотите.
Вторичный/акцентный цвет: я использовал светло-голубой, но опять же, вы можете использовать здесь все, что захотите.
Ни для одной из частей не требуются опоры, выбирайте тот процент заполнения, который вам нравится.
Нет необходимости в горизонтальном расширении, в моделях предусмотрены все зазоры.
Turner_main_body_1:
Цвет: Основной цвет
Высота слоя: 0,2
Ориентация: Плоская сторона, где находится отверстие для двигателя, должна находиться на рабочей пластине.
Сделайте паузу на слое 34 (или высоте 6,8), вставьте 2 гайки M4 и возобновите печать.
Turner_main_body_2_ Second_color:
Цвет: Акцентный цвет
Высота слоя: 0,2
Ориентация: Не имеет значения
Turner_main_body_2:
Цвет: Основной цвет
Высота слоя: 0,2
Ориентация: сторона с логотипом должна находиться на рабочей пластине.
Сделайте паузу на слое 22 (или высоте 4,4), вставьте Turner_main_body_2_ Second_color и возобновите печать.
Снова сделайте паузу на слое 23 (или высоте 4,6), вставьте 2 гайки M3 и возобновите печать.
Возможно, позже вы загрузите обновленную версию, чтобы все было на одной высоте, чтобы вы могли сделать паузу только один раз.
Turner_main_body_3:
Цвет: Основной цвет
Высота слоя: 0,2
Ориентация: Плоская сторона, где находится отверстие подшипника, должна находиться на рабочей пластине.
Turner_bearing_screws:
Цвет: Основной цвет
Высота слоя: 0,1 (вы можете попробовать 0,2 и сообщить мне, сработает ли это)
Ориентация: любая из двух плоских сторон может находиться на рабочей пластине (деталь симметрична).
Сделайте паузу на слое 106 (или высоте 21,2), вставьте подшипник и возобновите печать.
Turner_motor_screw:
Цвет: Основной цвет
Высота слоя: 0,1 (вы можете попробовать 0,2 и сообщить мне, сработает ли это)
Ориентация: нити направлены вниз, а две прорези — вверх.
Turner_main_body_screw:
Цвет: Акцентный цвет
Высота слоя: 0,1 (вы можете попробовать 0,2 и сообщить мне, сработает ли это)
Ориентация: плоская сторона должна находиться на рабочей пластине.
Turner_bearing_nut:
Цвет: Акцентный цвет
Высота слоя: 0,1 (вы можете попробовать 0,2 и сообщить мне, сработает ли это)
Ориентация: должна быть направлена вверх, нити должны быть направлены вниз.
У меня получилось распечатать без подставок, включите толстые перемычки, если используете Prusaslicer.
Кроме того, увеличьте количество нижних и верхних слоев как минимум до 4, чтобы улучшить качество поверхности.
