Вращающаяся сушилка для рыболовных приманок

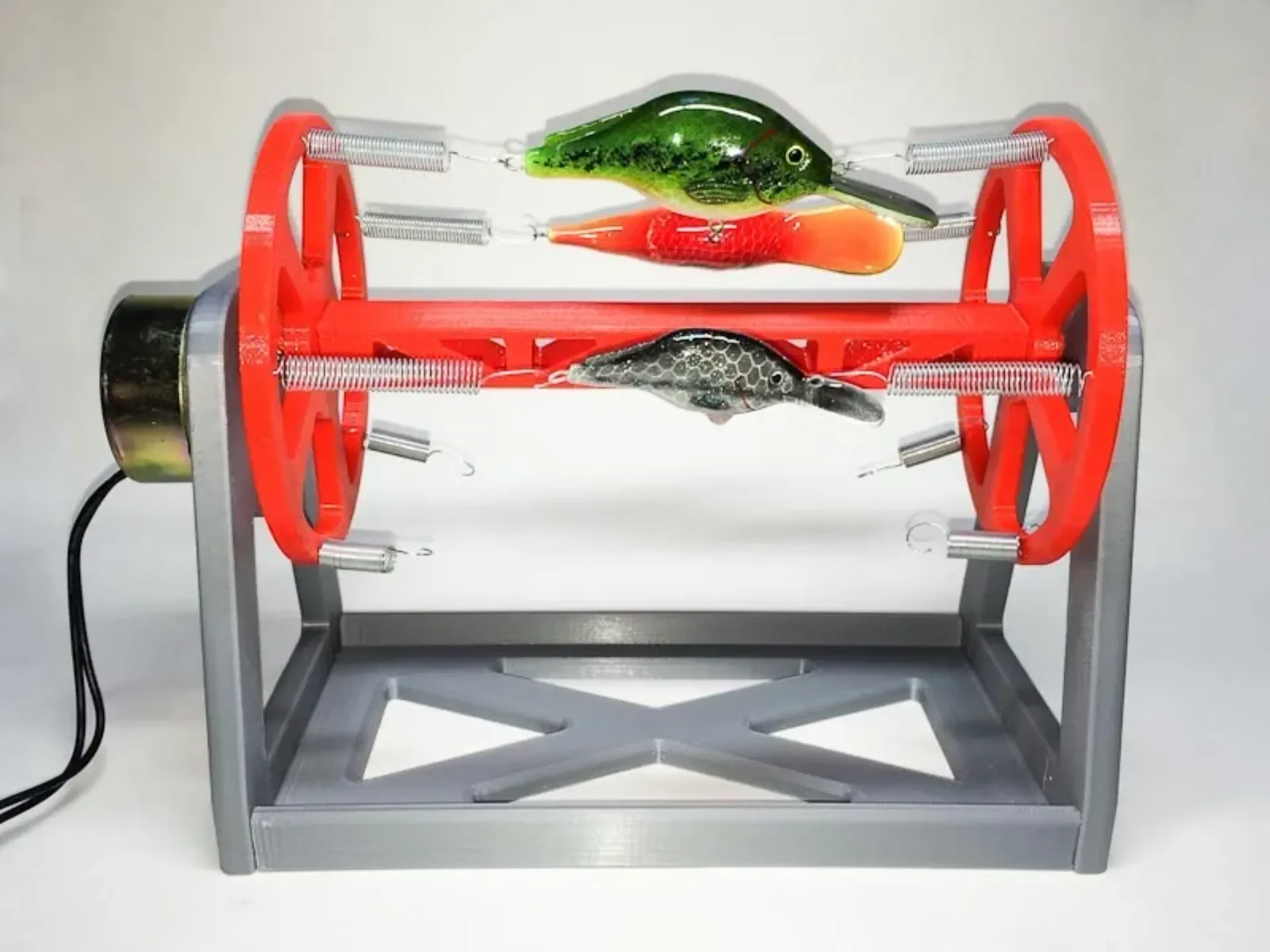

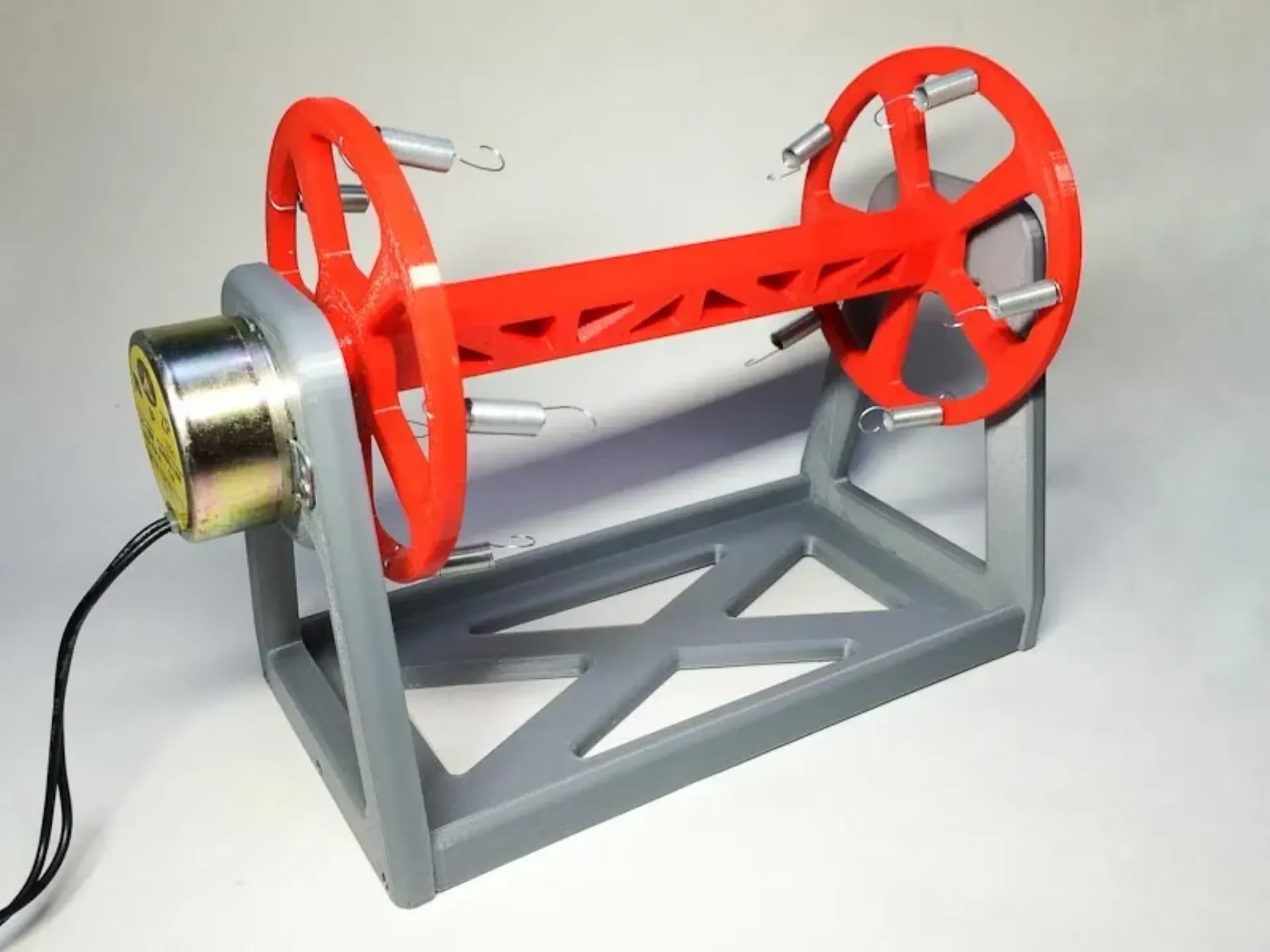

Это моторизованная вращающаяся сушилка, используемая для получения равномерного слоя герметизирующей эпоксидной смолы, используемой на рыболовных приманках после покраски. Использование эпоксидной смолы для герметизации приманок является обычной практикой, но если вы используете тонкую эпоксидную смолу, такую как эпоксидная смола Lite Pour-On High Gloss Finish от EnviroTex, она настолько тонкая, что, если ее просто оставить сохнуть в одном положении, сила тяжести сделает свое дело, и эпоксидная смола скопится в самом нижнем месте приманки, образуя капли, как показано по ссылке ниже.
http://imgur.com/iceBfvP
.
Система вращающихся сушильных решеток используется для сохранения слоя эпоксидной смолы даже во время ее высыхания. В большинстве самодельных стоек, используемых для этой практики, просто используются большие зажимы, чтобы удерживать приманку за губу, но у созданных мной напечатанных на 3D-принтере приманок для воблеров вся губа окрашена, поэтому я придумал эту стойку для сушки, в которой вместо этого используются пружины растяжения, чтобы удерживать приманку за петли. Эта стойка вмещает до 5 приманок одновременно для сушки.
Оборудование, необходимое для сборки
(8) Вставки для термофиксации 4-40
(2) Вставки для термофиксации 6/32
(1) Винт с плоской головкой 4-40 x 3/8 дюйма
(1) Винт с плоской головкой 4-40 x 5/8 дюйма
(6) Винты с головкой под торцевой ключ 4-40 x 1/2 дюйма
(1) Винт с головкой под торцевой ключ 4-40 x 5/8 дюйма
(1) Гайка 4-40
(2) Винты с полукруглой головкой 6-32 x 1/4 дюйма
(1) Мотор-редуктор Micro-Mark Animation (я купил свой много лет назад, но связанный с ним выглядит так же.)
(Мне сказали, что этот двигатель является хорошей заменой и дешевле — https://www.amazon.com/gp/product/B073XLTSF3/0). Спасибо Legacyofbob за ссылку.
Я загрузил несколько пустых .step-файлов боковой пластины двигателя и колеса двигателя, просто на случай, если вы захотите использовать другой двигатель, вы можете отредактировать их, чтобы создать свои собственные места для установки.

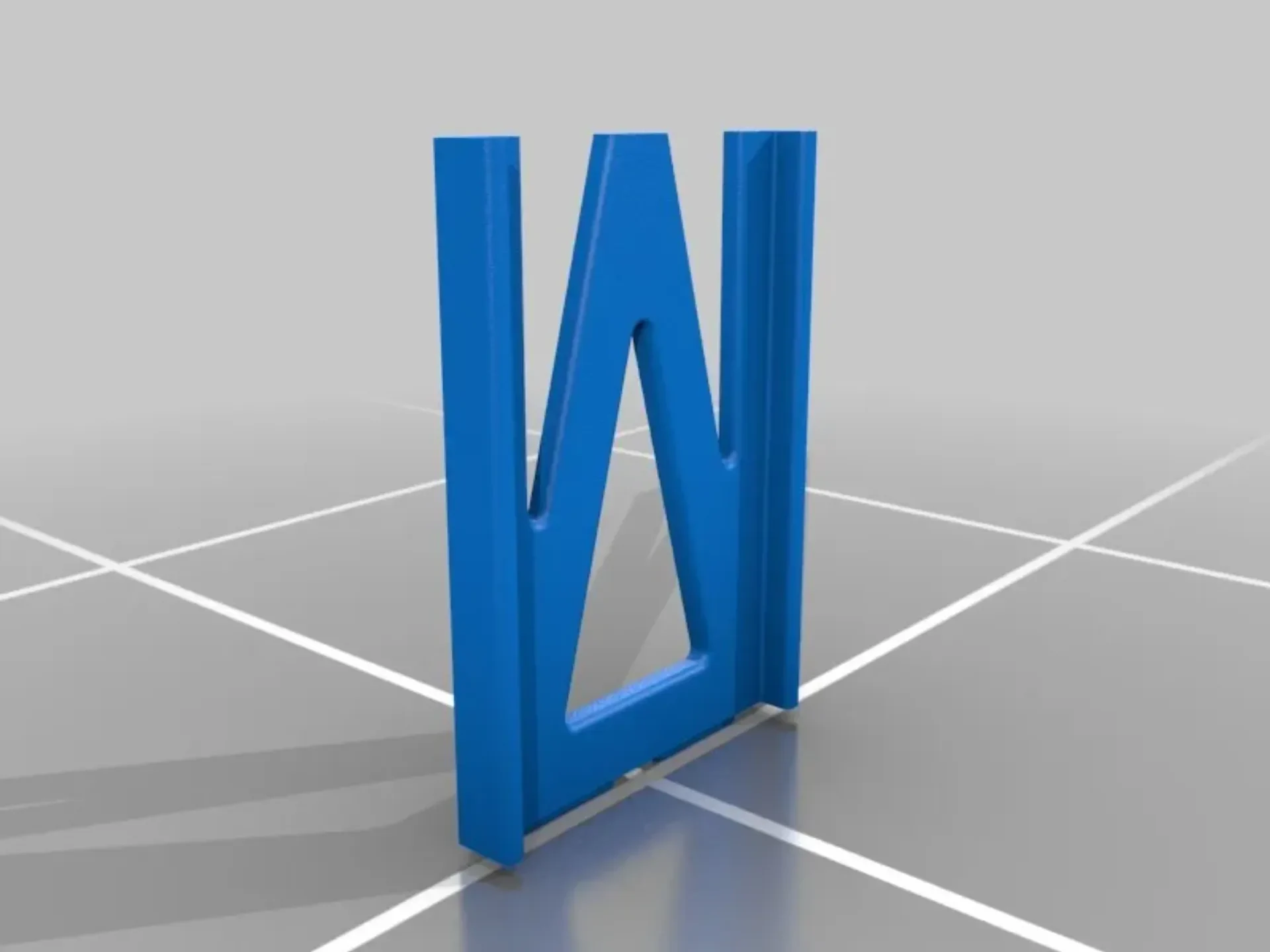

*Боковая панель двигателя. Заготовка.шаг = нет мест для крепления двигателя, за исключением отверстия диаметром 0,10 дюйма, показывающего положение центра вала. *Боковое колесо двигателя.шаг = нет отверстий для вала двигателя или отверстий для крепежных винтов. (если вы используете двигатель с небольшим валом, возможно, вам придется приклеить колесо к кронштейну двигателя, так как для крепежного винта больше не останется места.)

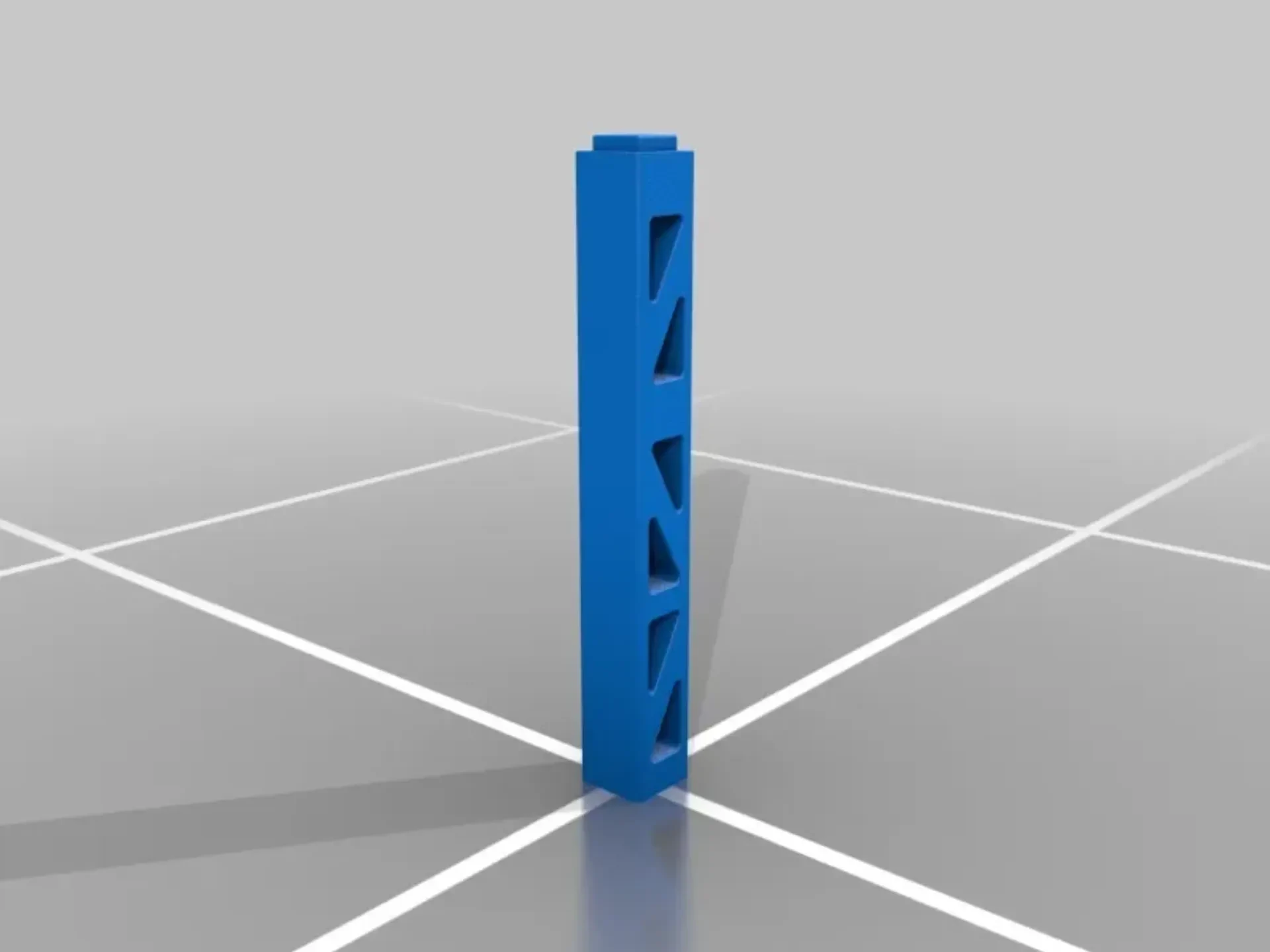

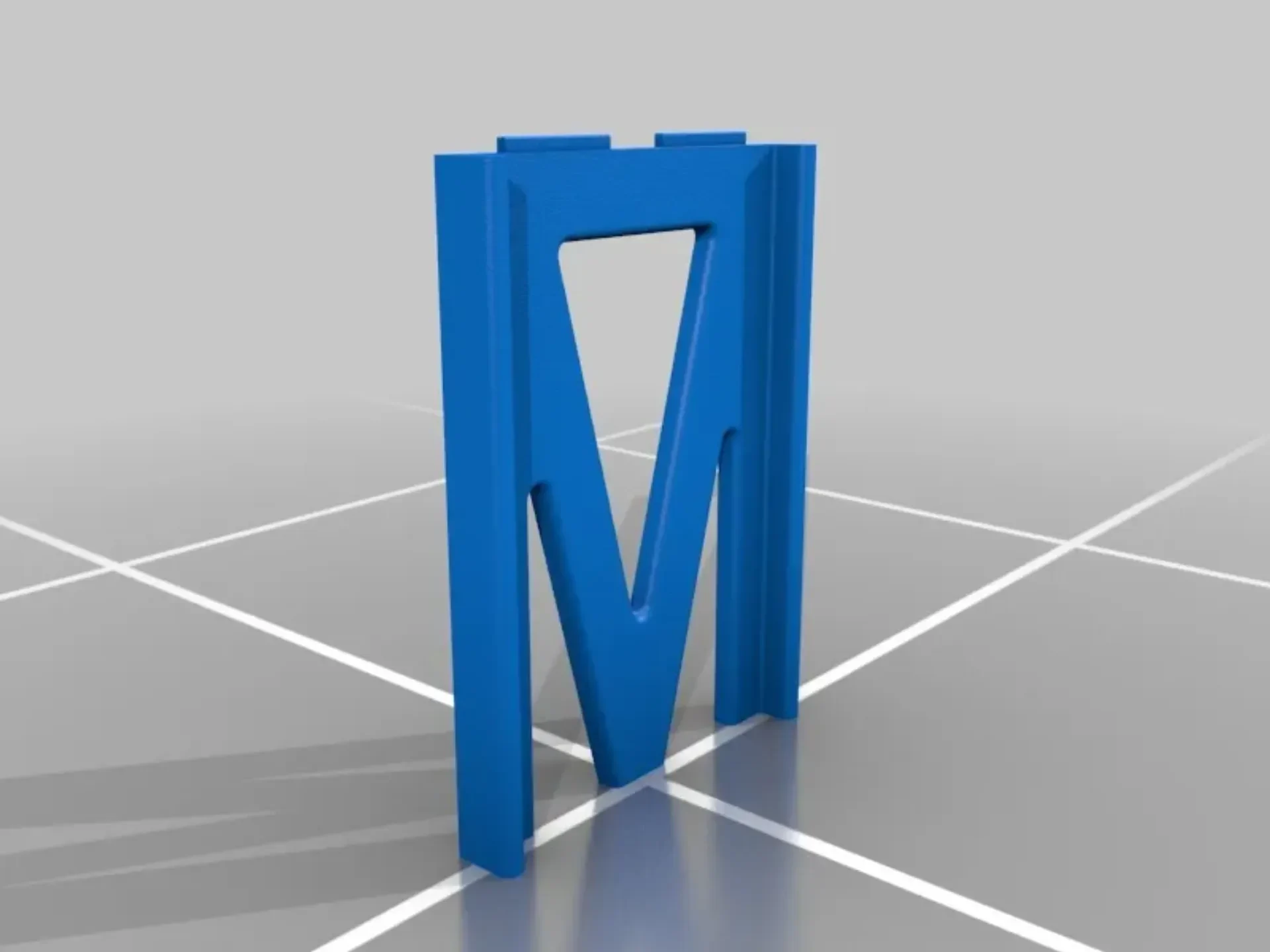

*11-04-16 Добавлены более длинные файлы базы и колесных распорок, чтобы сделать более длинную версию для более крупных приманок. Склейте более длинные части суперклеем и используйте нить диаметром 1,75 мм для булавок для основы. (Я не распечатывал эту версию, поэтому дайте мне знать, если возникнут какие-либо проблемы.)*
Инструкции по сборке
Начните с вставки термофиксирующих вставок в выставку деталей.

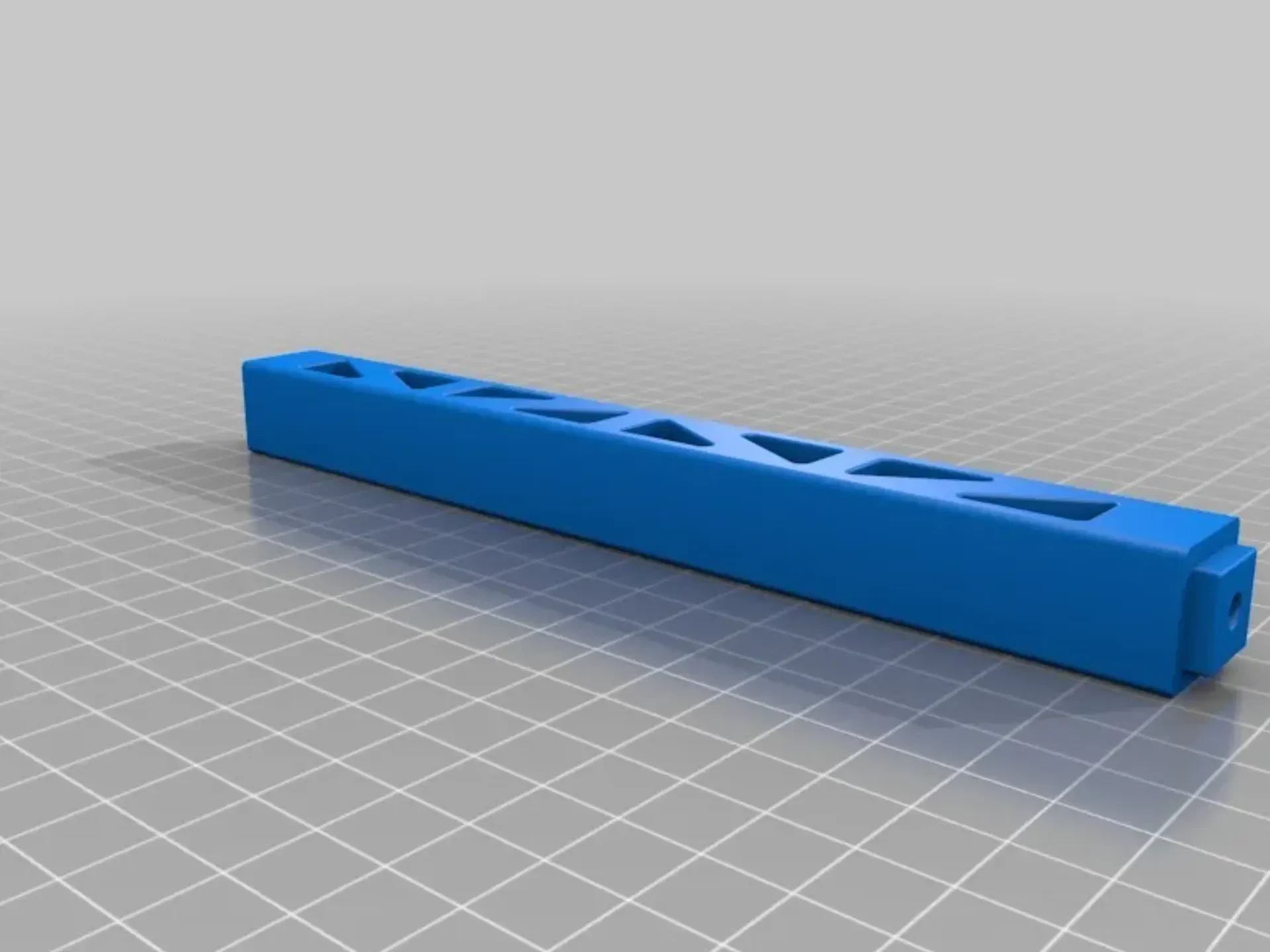

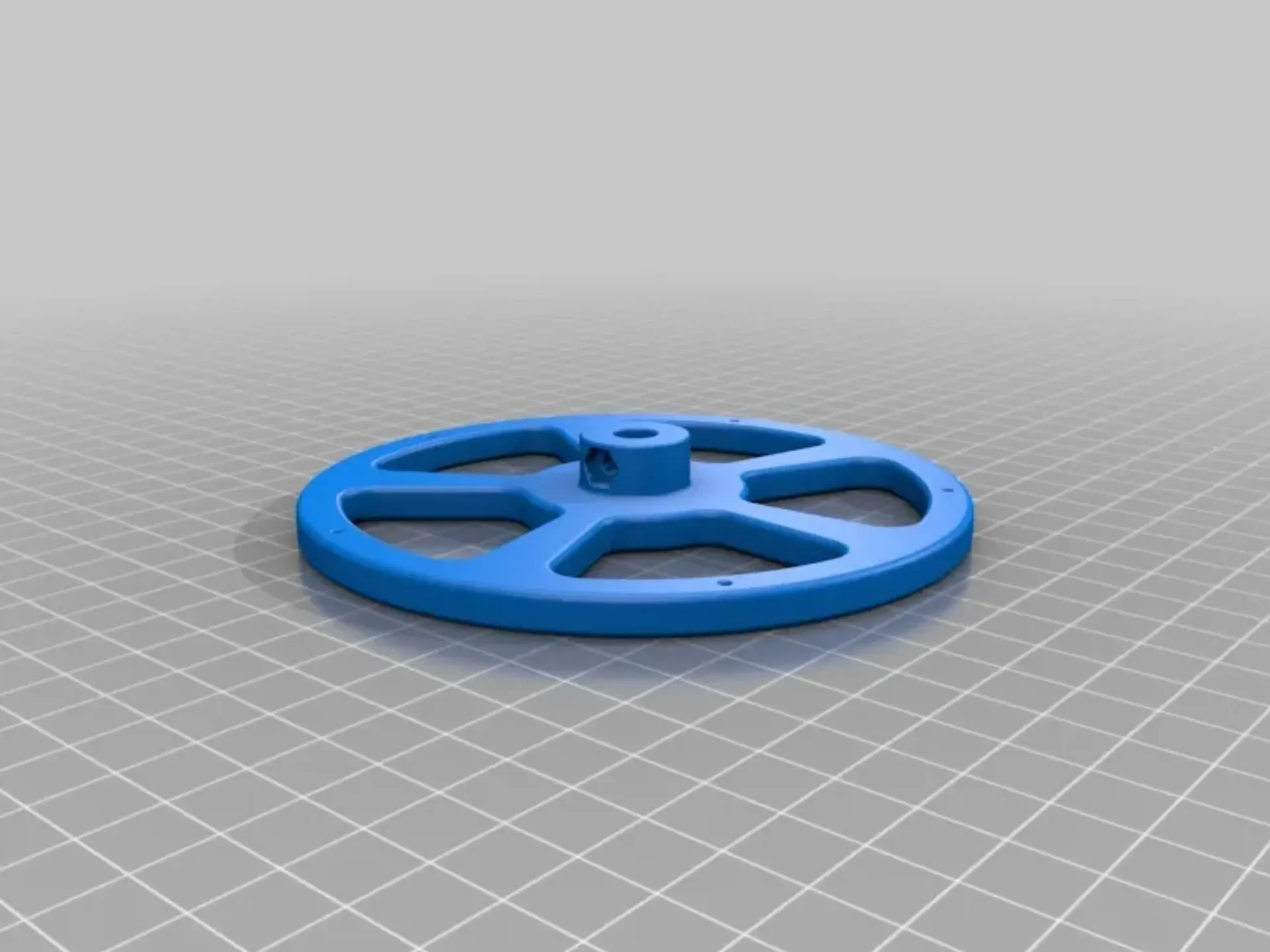

Затем прикрутите два колеса к скобе колес, используя показанные винты. (Винт длиной 3/8 дюйма используется на колесе со стороны двигателя.)

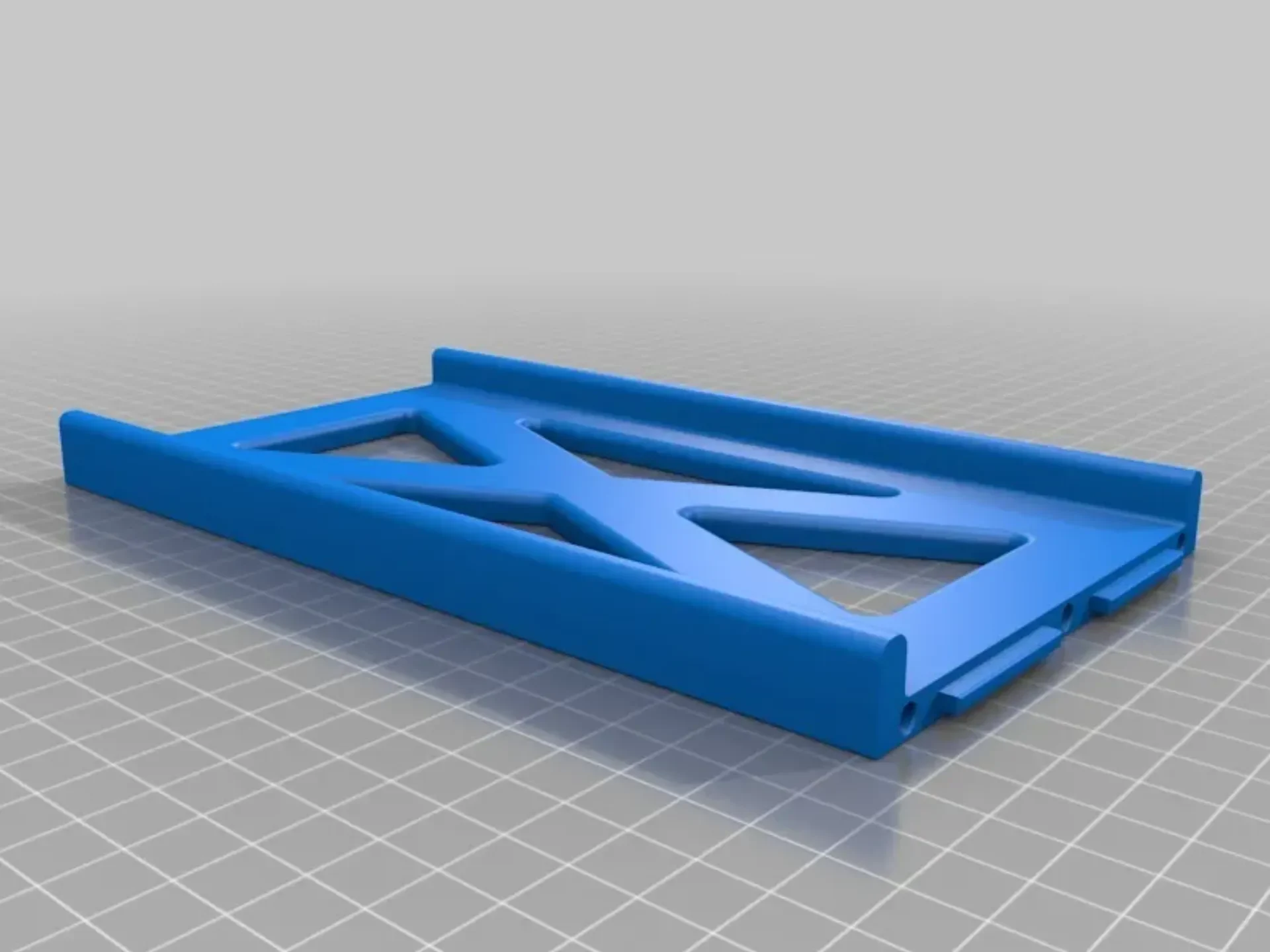

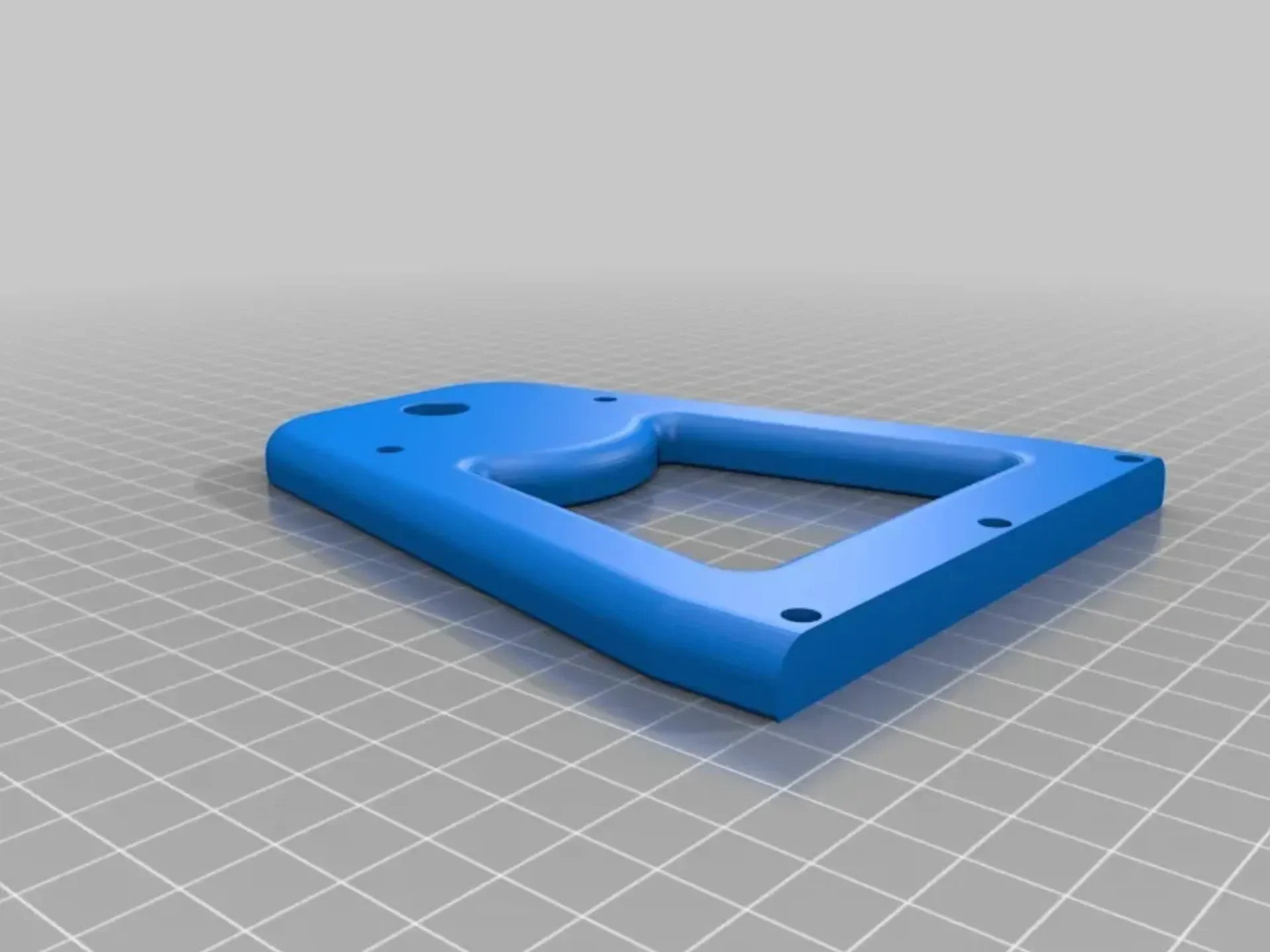

Прикрепите двигатель к боков��й пластине с помощью (2) винтов с полукруглой головкой 6-32 x 1/4 дюйма, а затем боковую пластину к основанию с помощью (3) винтов с головкой под торцевой ключ 4-40 x 1/2 дюйма.
Прикрепите колесо в сборе к валу двигателя с помощью винта и гайки с головкой под торцевой ключ 4-40 x 5/8 дюйма.
Затем совместите стойку колеса с отверстием в другой боковой пластине и прикрепите пластину с помощью (3) винтов с головкой под торцевой ключ 4-40 x 1/2.
Далее вы прикрепите к колесам 10 подходящих пружин. Сначала выпрямите один конец пружинной петли, а затем вставьте его в отверстие в колесе. Теперь просто согните его к центру колеса, чтобы оно не выпало.
