Система MetalGrid50
Я думал об использовании проволочной сетки для этого типа системы, но просто пошел по течению того, что использовали все остальные.
Вдохновленный и мотивированный YouTube-каналом The Newbie Maker… у него та же идея — использовать металлическую сетку вместо 3D-печатных панелей. Это имеет смысл!
Металлическая сетка обеспечивает совершенно новый уровень прочности системы перфорированных досок. Панель металлическая; все остальное напечатано на 3D-принтере.
Кажется, в хозяйственных магазинах есть две металлические сетки общего размера. Есть квадраты 75 мм с проволокой 4 мм и квадраты 50 мм с проволокой 3 мм.

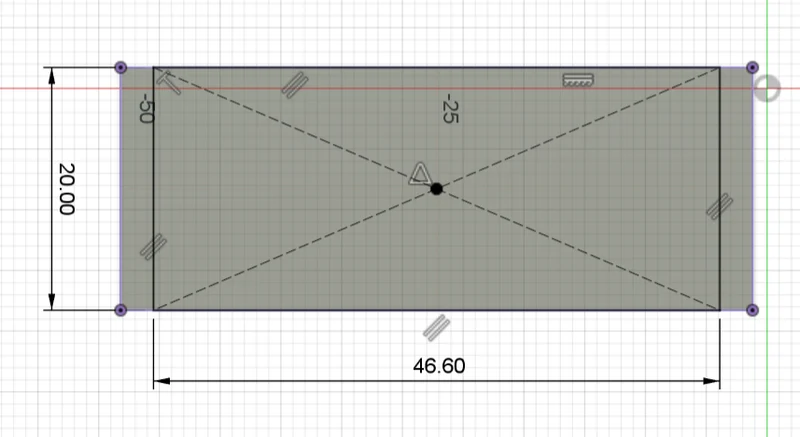

Я спроектировал эти детали так, чтобы они подходили к металлической решетке.
Причина:
Вероятно, это нишевая система, но я использовал Honeycomb Storage Wall и систему Multiboard. Нет необходимости печатать тонны панелей и проделывать в стене множество отверстий для шурупов. Больше всего меня расстроили пластиковые панели. Эту систему установил и забыл. Это одна большая панель.

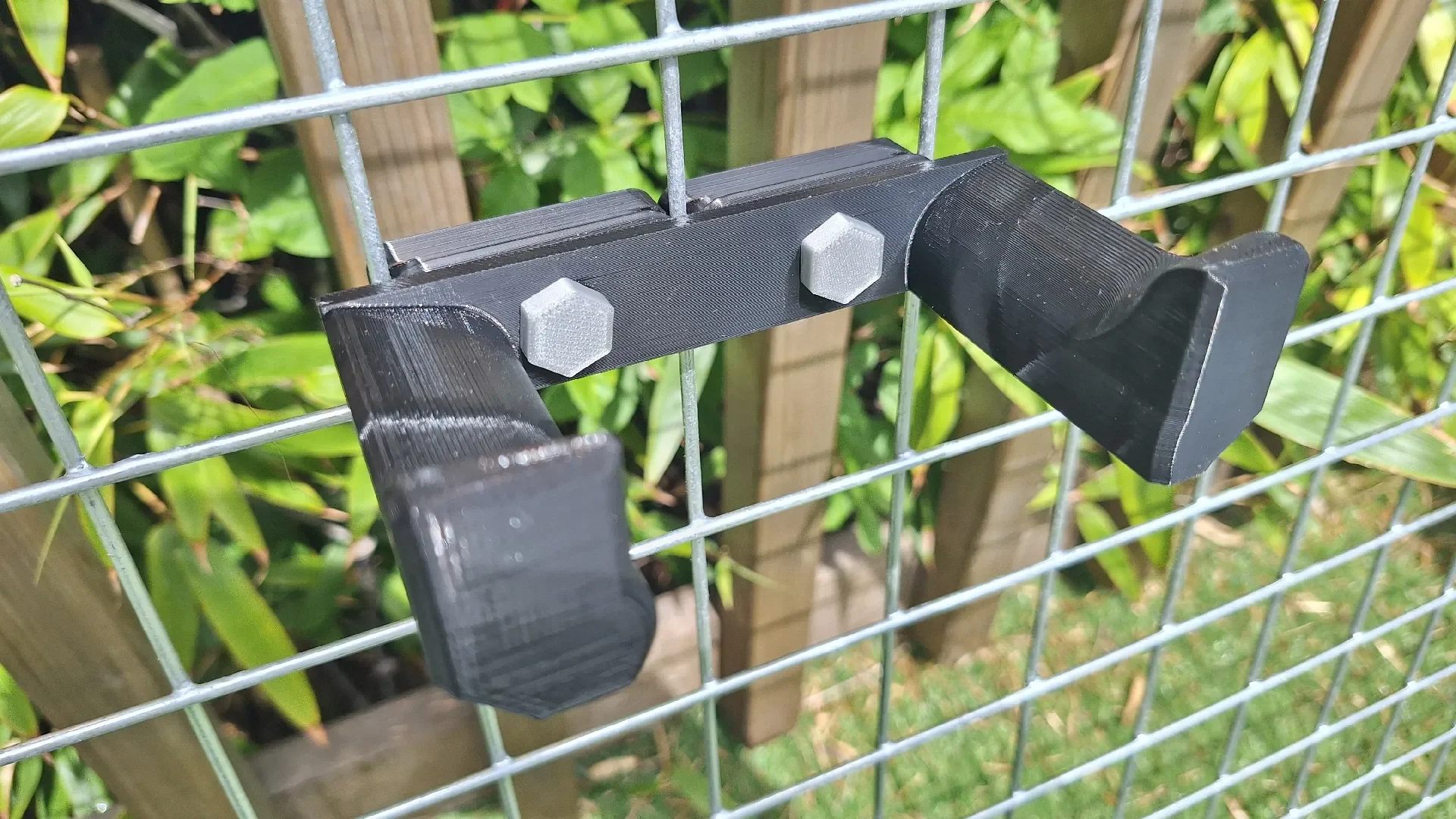

Я спроектировал кронштейны для этой металлической сетки и могу сказать наверняка; это самая надежная система перфорированной доски, которую я когда-либо использовал. Нет вопросов!
Конечно, это не полноценная система, напечатанная на 3D-принтере… Но что с того? Самое интересное — это изготовление индивидуальных держателей из перфорированной доски, напечатанных на 3D-принтере, для ваших инструментов и оборудования.

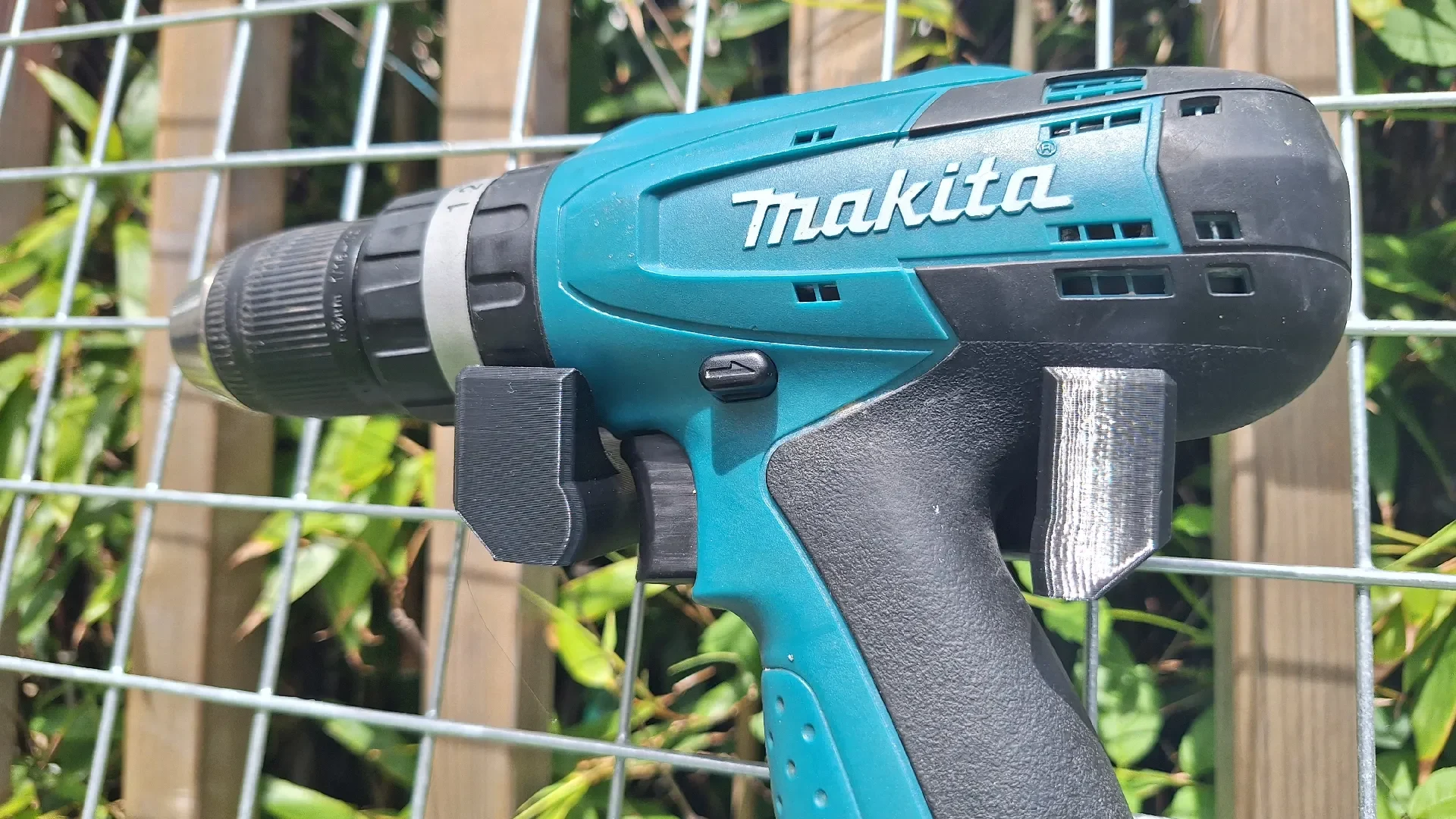

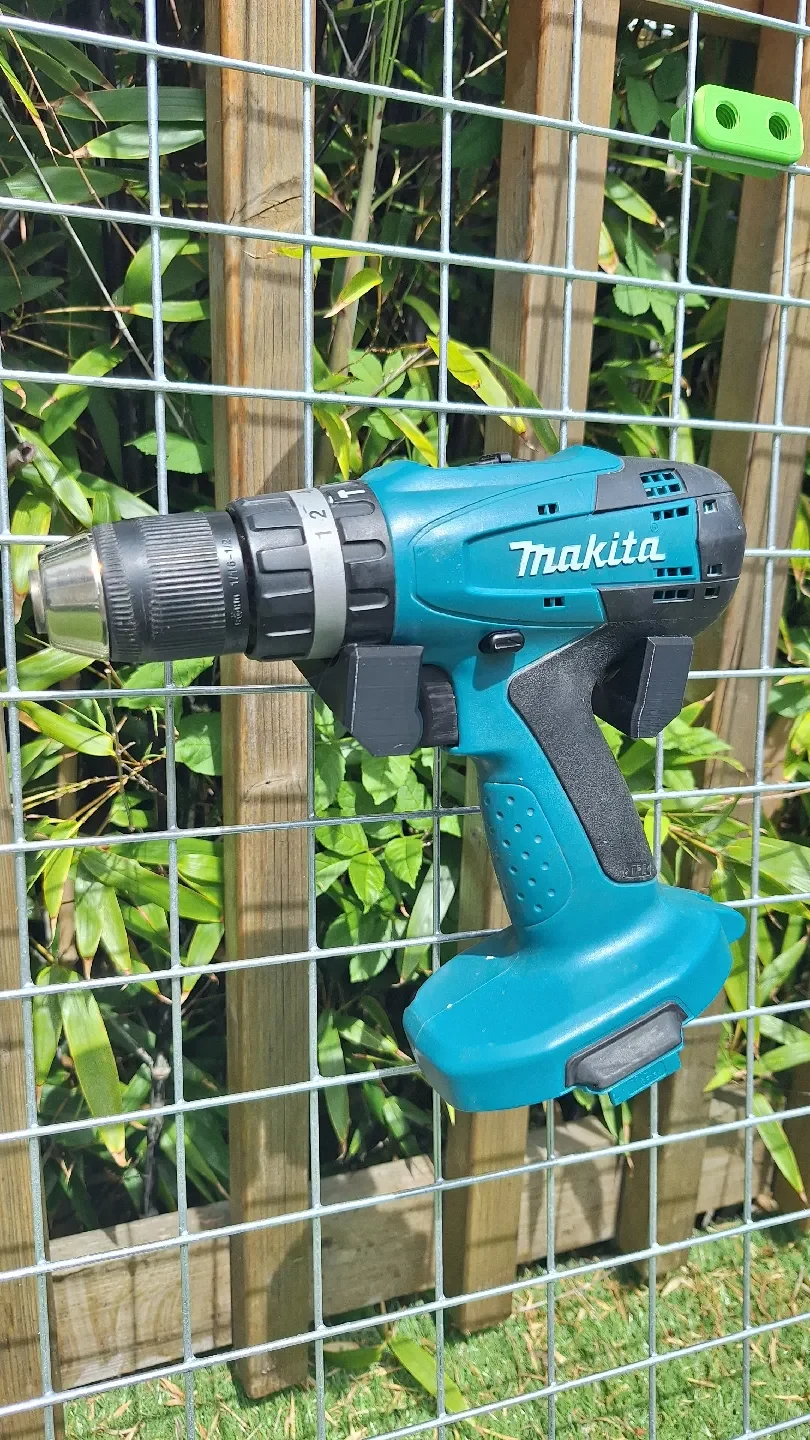

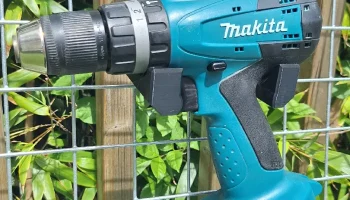

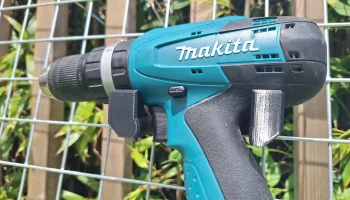

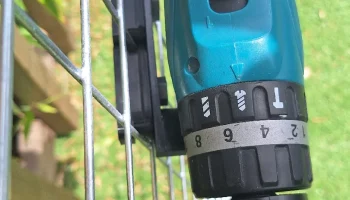

Разрешение" мультиборда на мой взгляд избыточно. Вам не нужно так много отверстий. Каждых 50 мм зазора будет достаточно. Посмотрите на стандартную ручную дрель на мультиборде; В этой области сверления имеется около 100 отверстий, и только 2 отверстия используются для крепления кронштейна сверла.
Мультиборд
МеталГрид75
МеталГрид50
Преимущество:

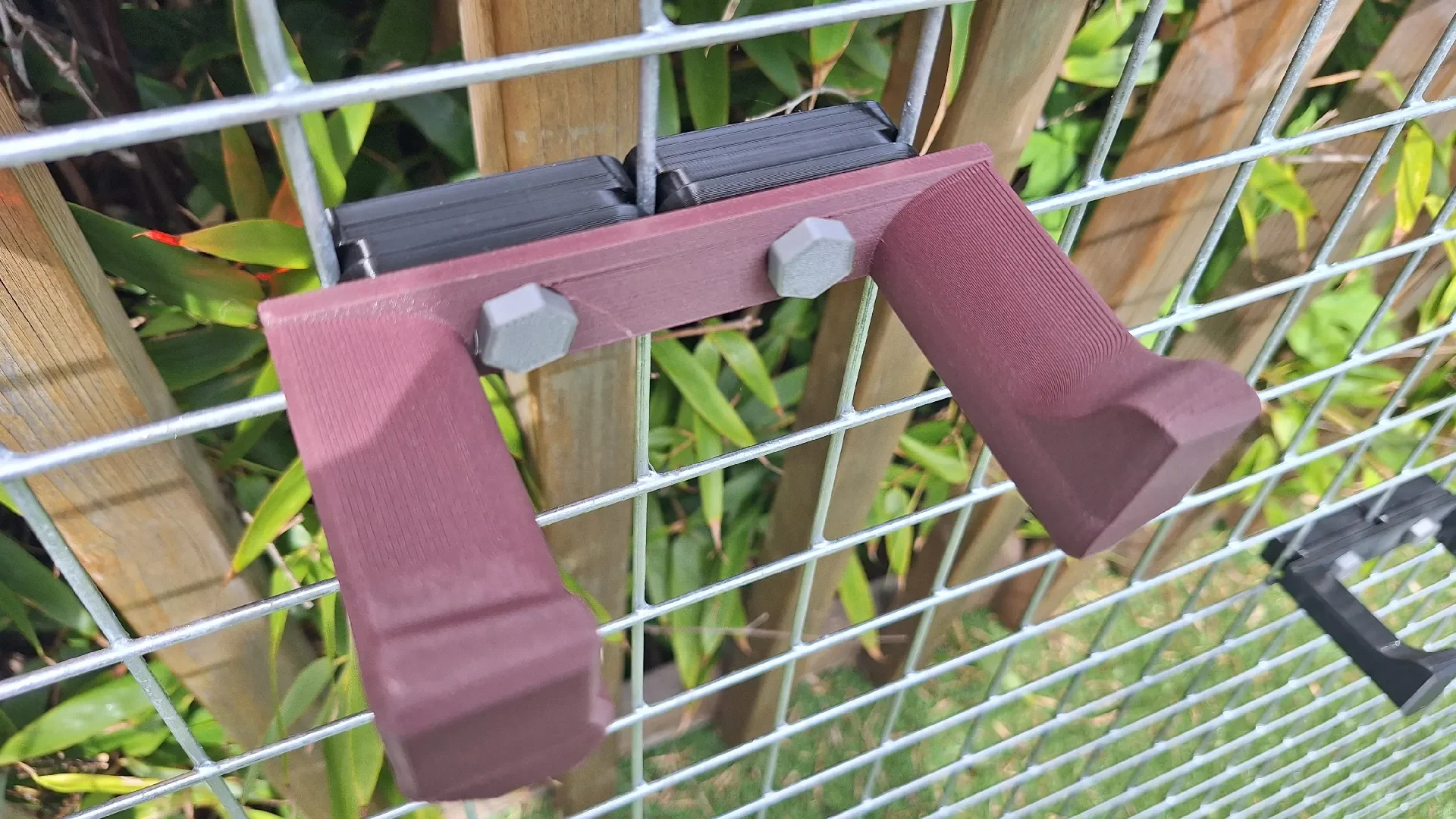

Металл всегда будет прочнее пластика. Панели больше не деформируются тяжелыми предметами. Динамически добавляйте отверстия для колышков там, где это необходимо. В держателях больших катушек для каждого кронштейна используются только 2 прочных штифта с поворотным замком. Совместим со стандартными крючками для перфорированной доски и мультиборда. Легче установить (нет необходимости в передних и задних сборочных деталях).
Описание:
1 деталь для полной системы перфорированных панелей ??? Где подвох? Бум. Микрофон упал! Подвоха нет.!
Конечно, для удержания предметов на доске требовалось множество деталей.
Я просто думаю, что это такое простое и очевидное решение.
Удовольствие можно вернуть, создав держатели для ваших инструментов/предметов.
Кто хочет подсчитывать, сколько катушек нити понадобится для печати реальных панелей?

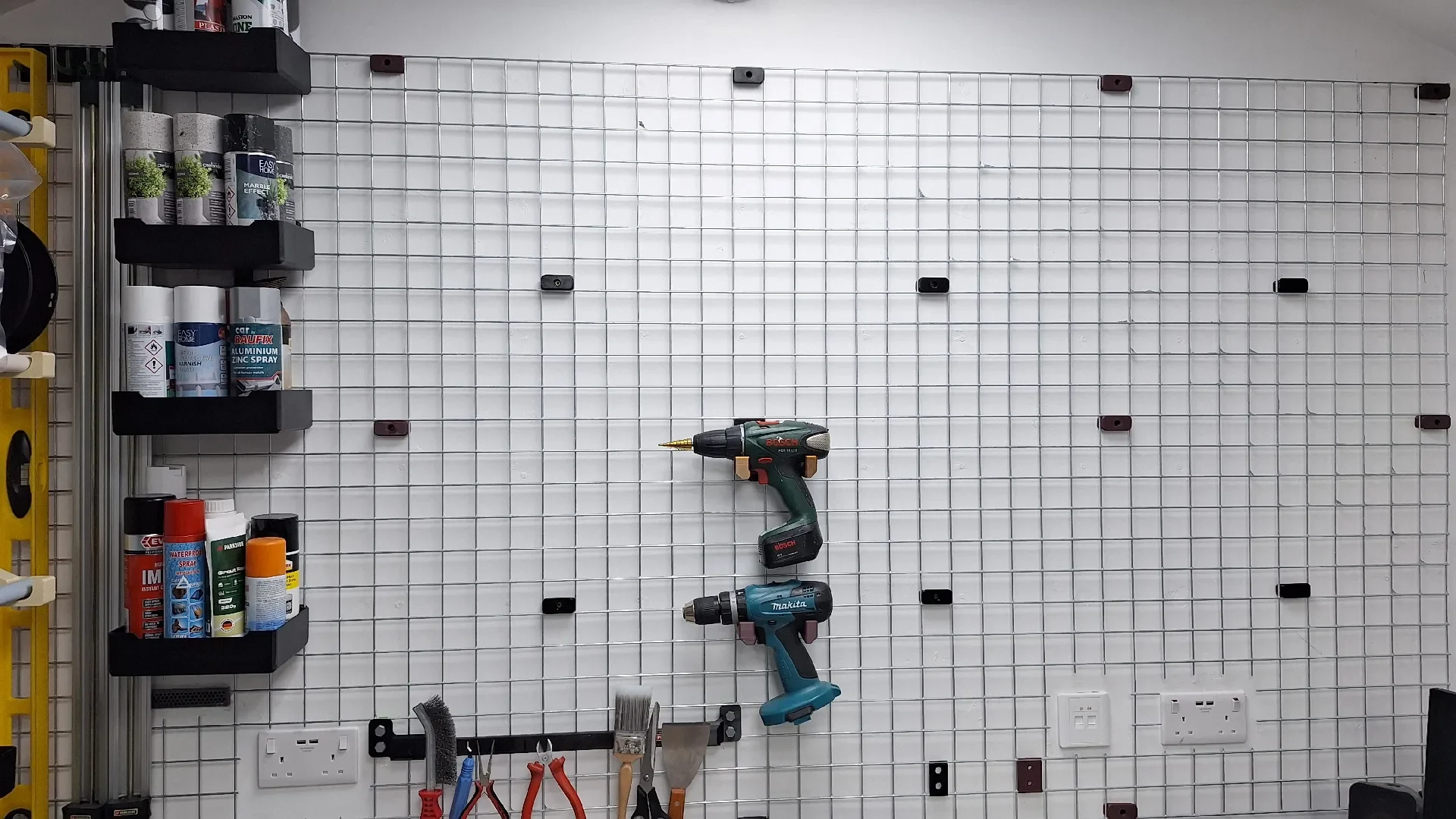

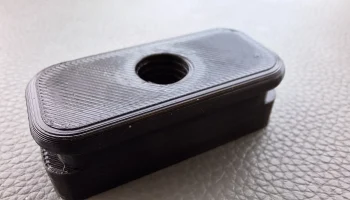

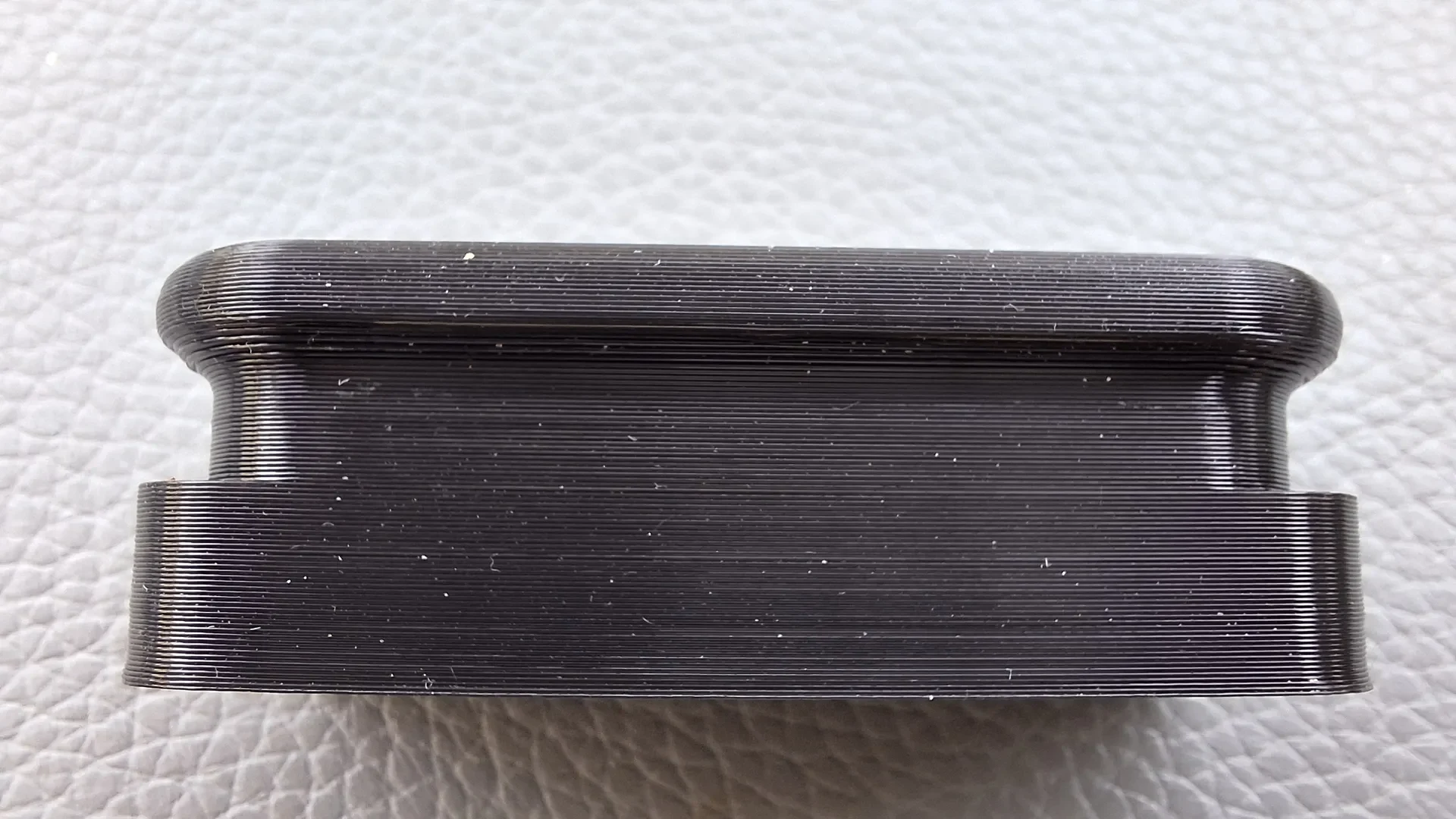

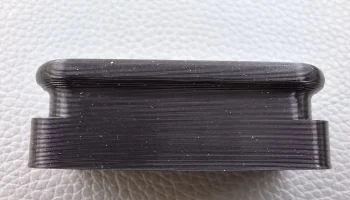

На моей металлической сетке размером 2,4 х 1,2 метра, которую я купил в местном хозяйственном магазине; (Мне это обошлось в 62 евро). Я прикреплю 12 креплений этой 3D-модели к гипсокартонной стене. Зазор на модели составляет около 8 мм от стены до сетки. Все крючки для мультибордов/пегбордов совместимы :)
Чтобы настроить проволочную сетку… Купите болторез. (Ремонт) Около 50 евро. Вы по-прежнему экономите на используемых нитях.

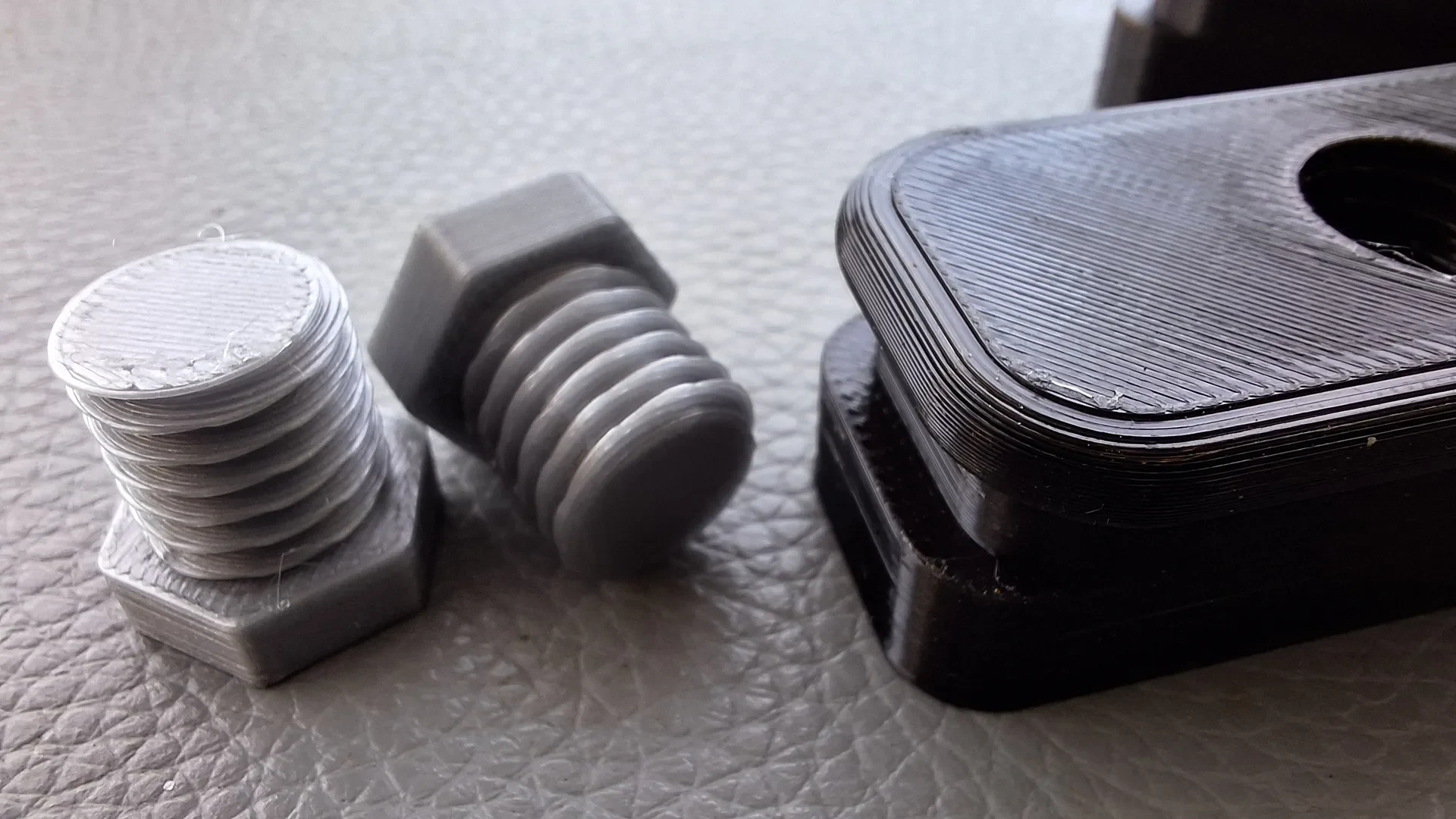

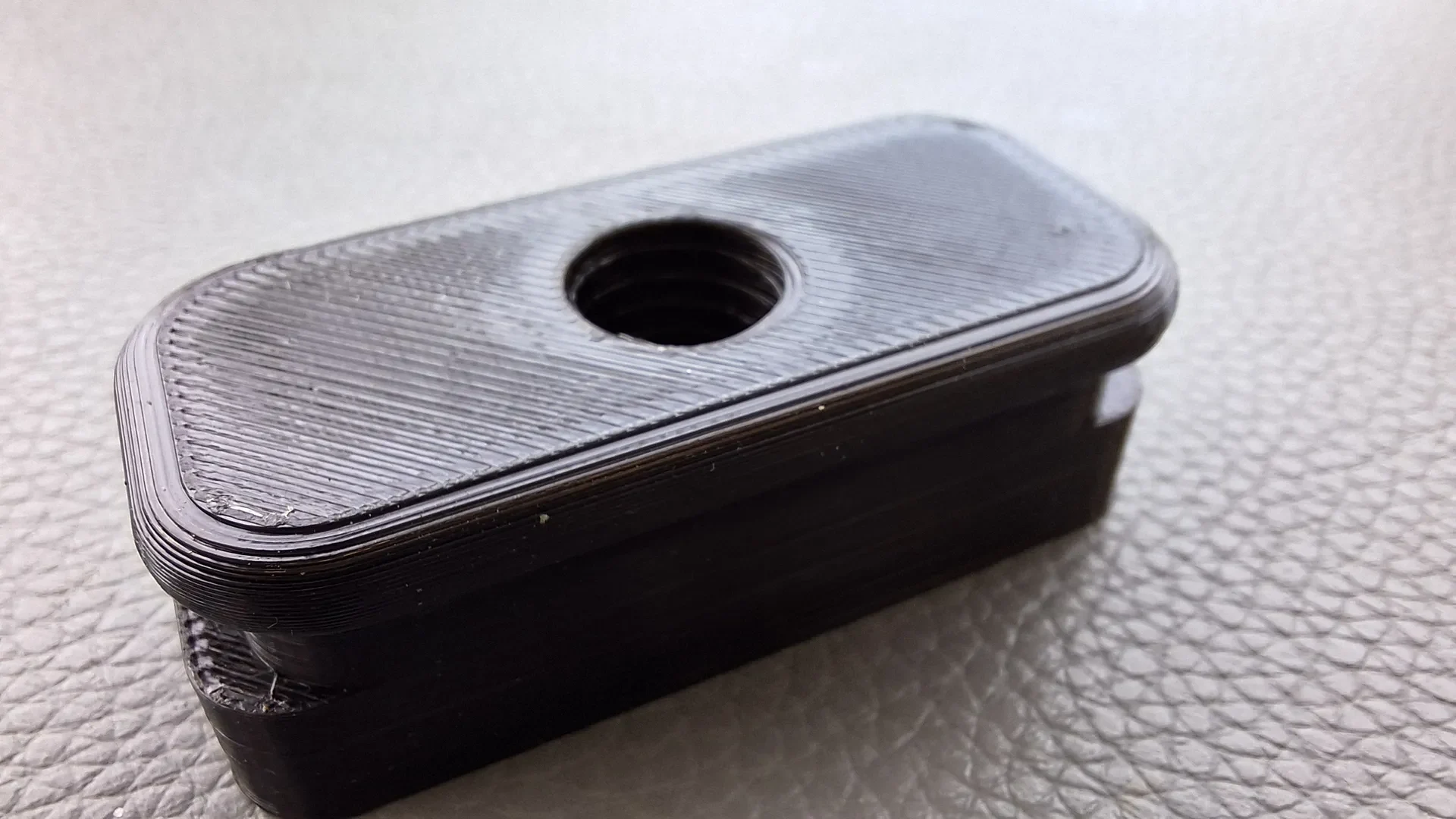

О, я уже упоминал, что на эту деталь можно установить стандартную метрическую резьбу 12 мм!
На данный момент у меня есть только примеры фотографий. Но вы можете проверить мой MetalGrid75, чтобы увидеть выгоду, которую я собираюсь получить. для.
