Крепление Cartographer V4 для Совола СВ08

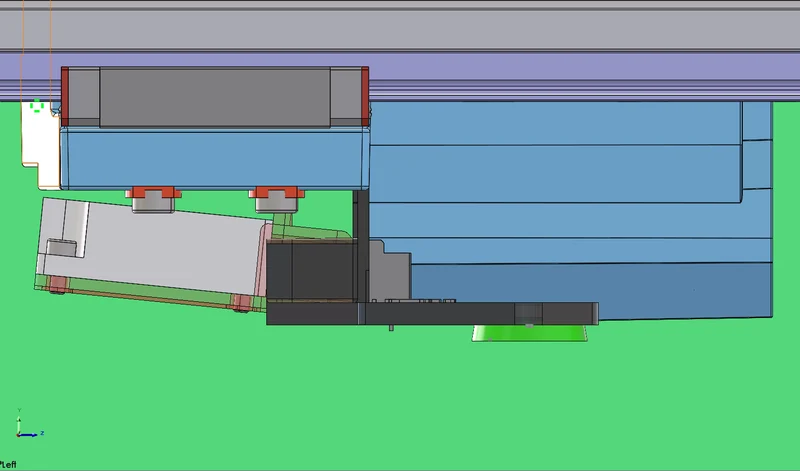

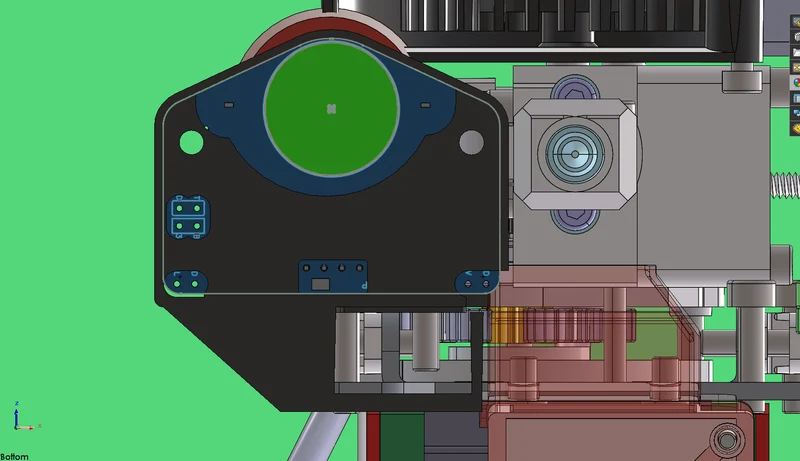

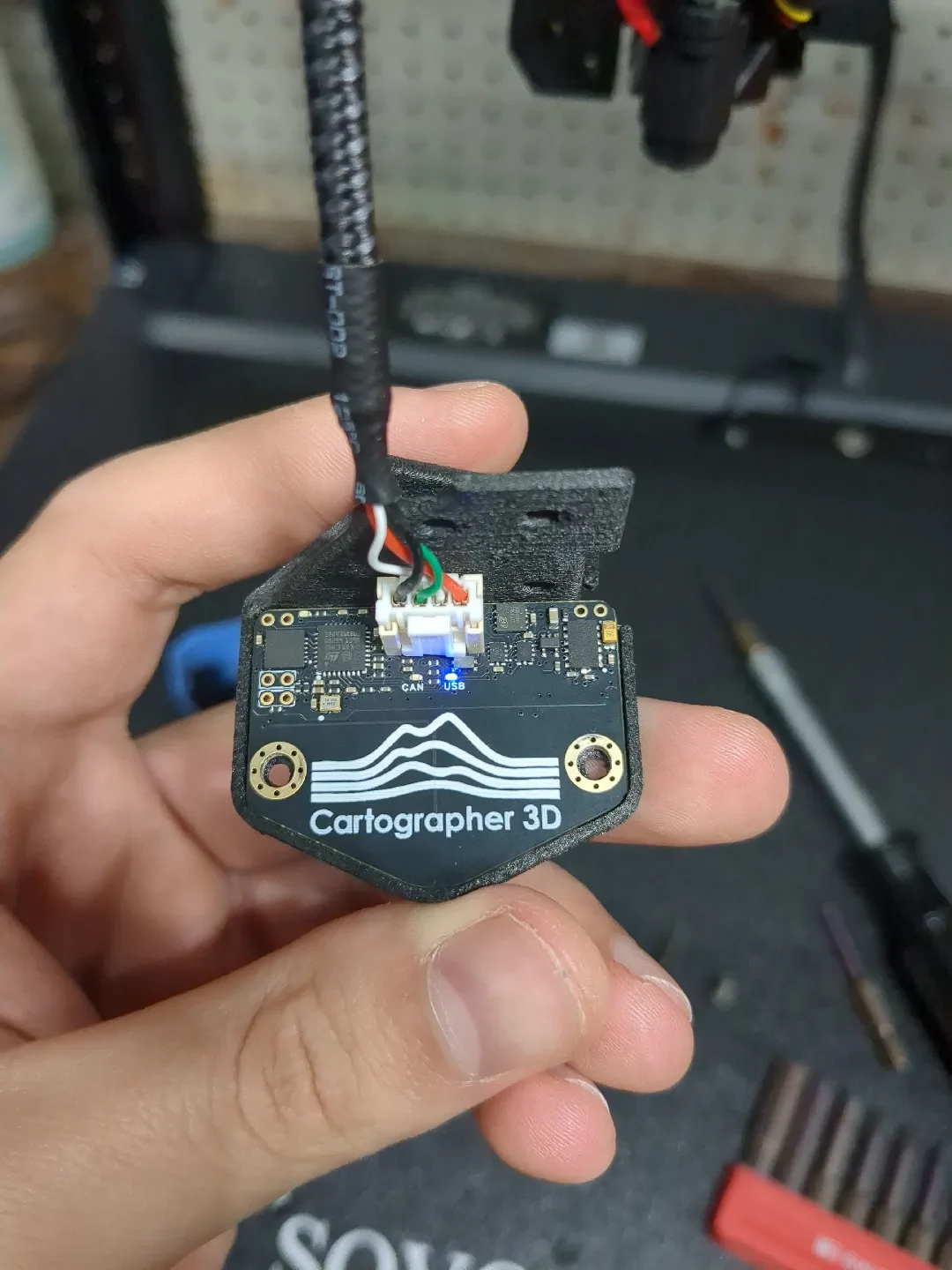

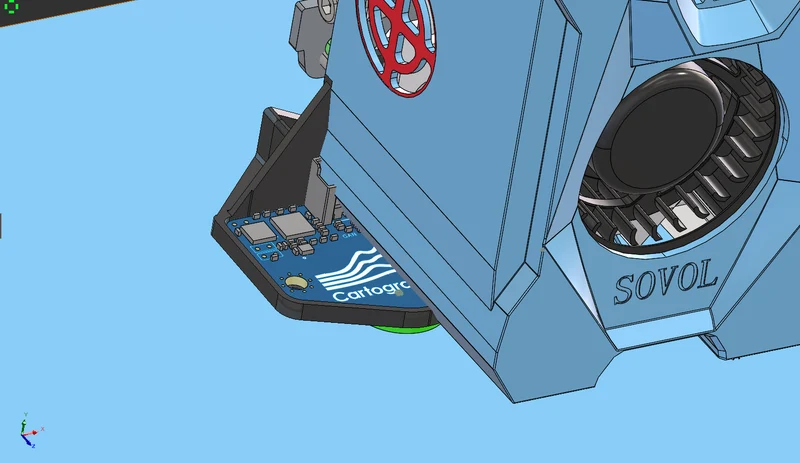

Крепление зонда Cartographer V4, разработанное для Sovol SV08.
Распечатать:

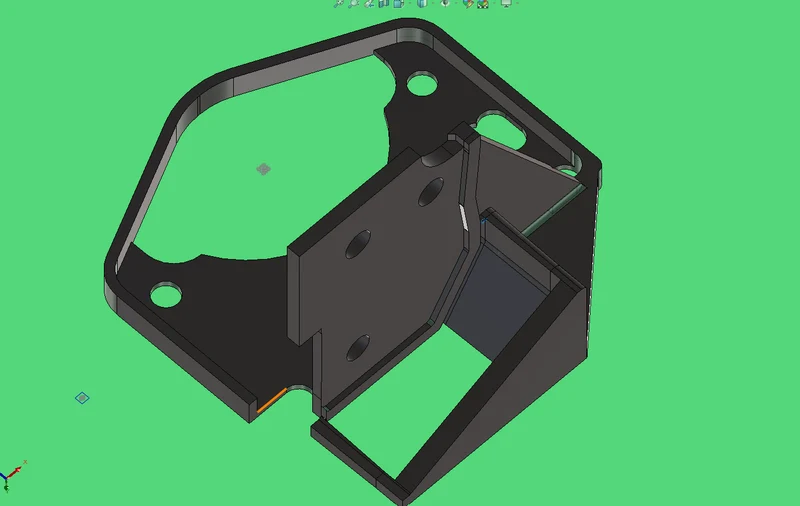

1x (Маунт Картограф v4)

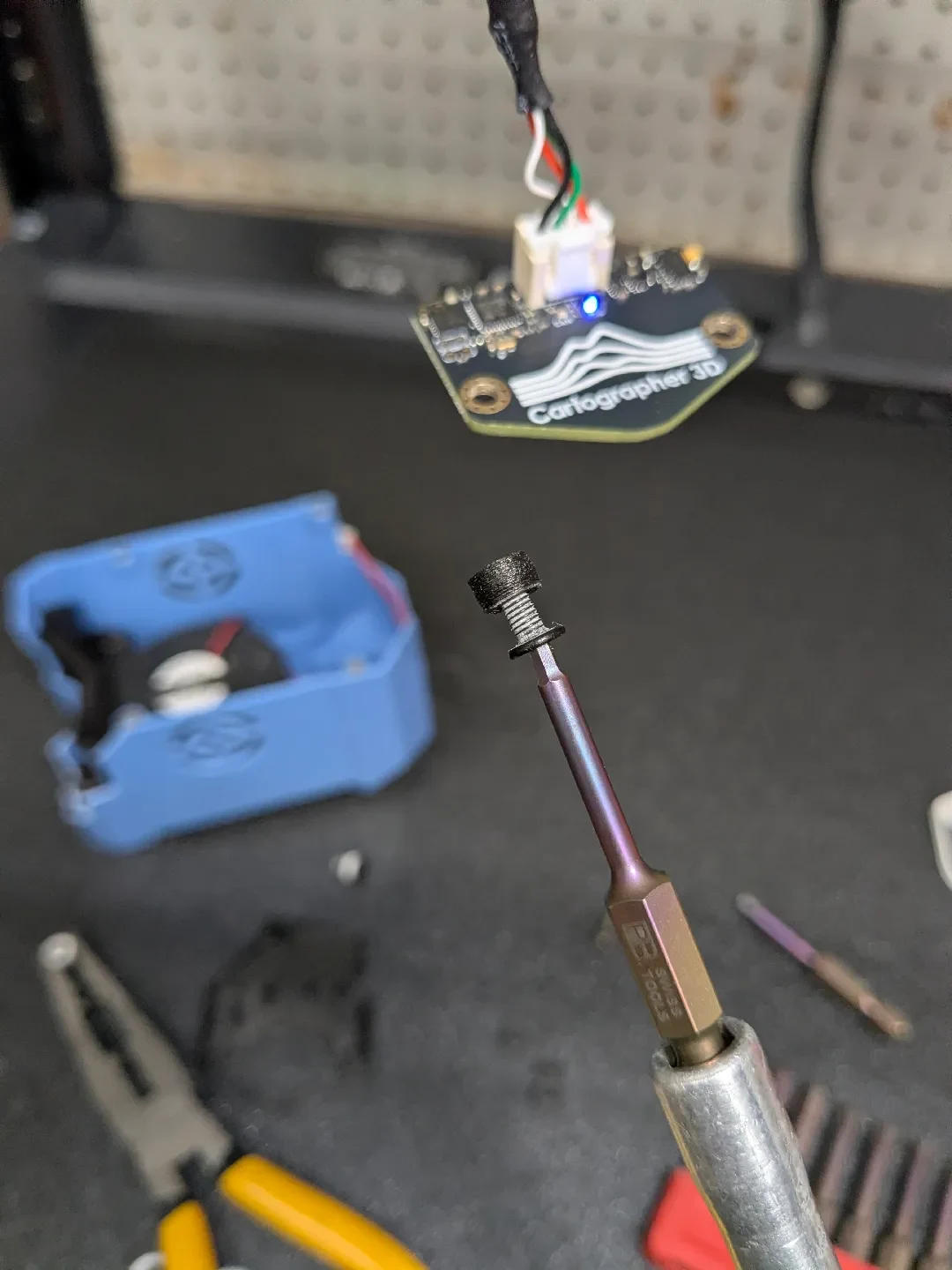

2x (внутренний диаметр 3,25 мм, внешний диаметр 3,2 мм, проставка 6 мм) (эти проставки надеваются на винты, входящие в комплект крепления картографа)
Смещения зонда (добавьте их в раздел [cartographer] в файлеprinter.cfg):
x_offset: 27,4732
y_offset: 5,0986
Настройки печати:

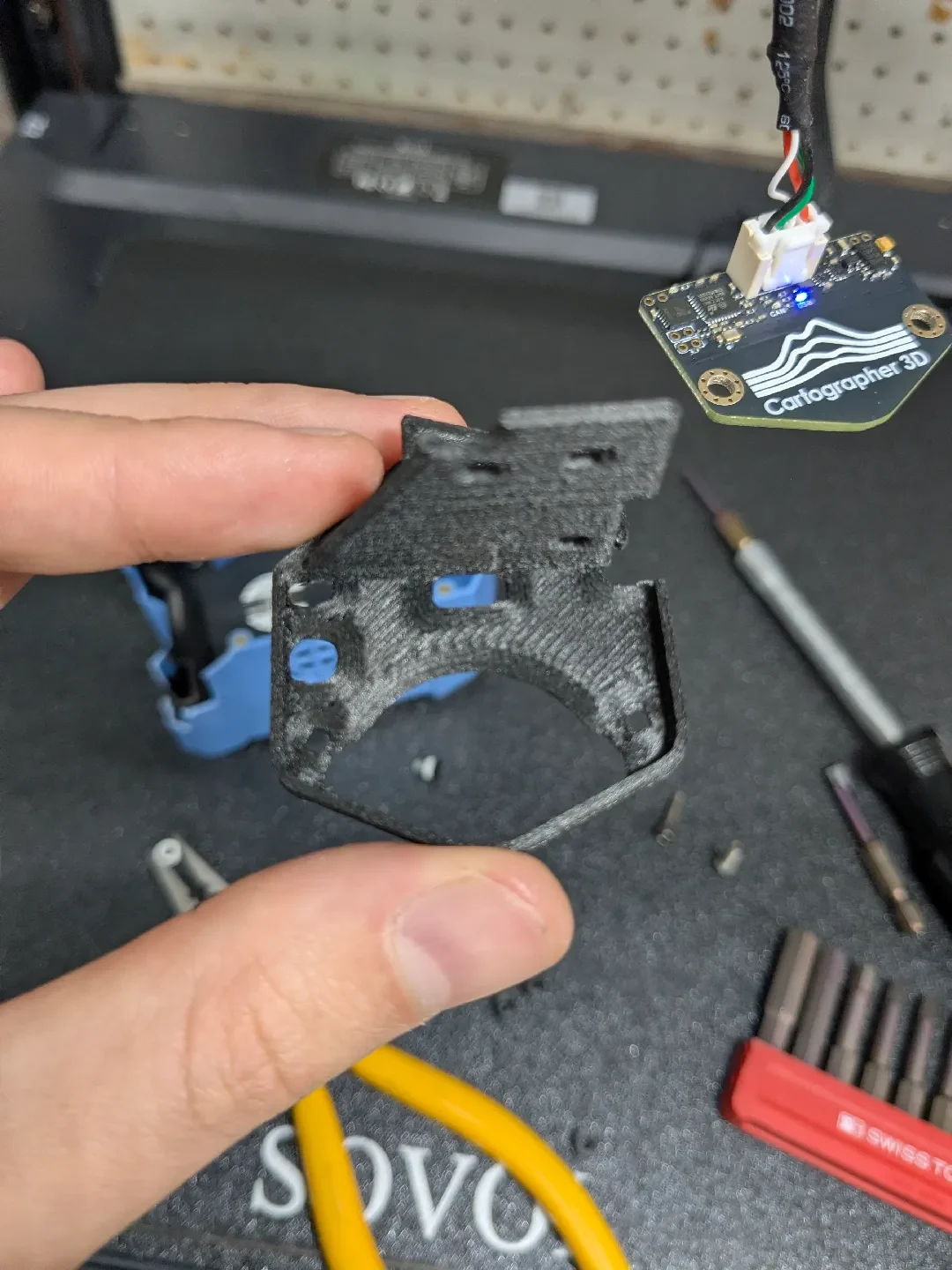

Я распечатал крепление три раза: один из PLA >>>, затем использовал крепление из PLA; Я напечатал следующий фрагмент ASA >>>, затем используя монтирование ASA; Я распечатал окончательный вариант из PPA-CF. Если у вас есть принтер, который может нагреваться до 280-320 градусов для печати из углеродного волокна, вам следует немедленно распечатать версию из углеродного волокна. Если есть люди, которые не могут распечатать монтировку из PPA-CF, дайте мне знать; Я мог бы начать их рассылать. Контактная информация внизу.
— Материал: рекомендуется PPA-CF или ASA (PPA-CF предпочтителен для термостойкости вблизи горячего конца и нагревательного стола)
— Высота слоя: 0,2-0,4 мм.
— Заполнение: 100%
— Поддерживает: нет
— Множитель экструзии: 1,07 PPA-CF, 1,02 ASA.
Важные примечания:

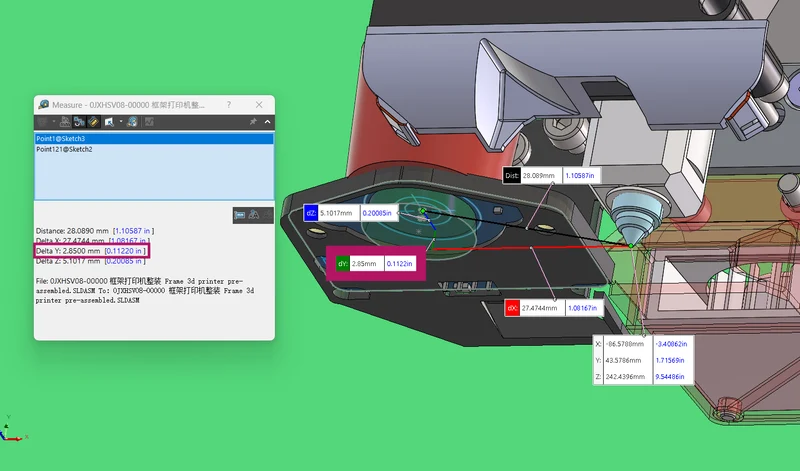

— При установке датчик будет находиться на высоте 2,85 мм над печатной платформой (± некоторое расширение или сжатие).
— Вам придется обрезать небольшую часть литой передней лицевой панели, на которой находится передний вентилятор, чтобы кабель картографа не мешал ему. (см. изображения здесь или в папке на Google Диске.)
Полное руководство по установке (файл .MD) находится по ссылке на Google Диске ниже. Он охватывает все необходимое, чтобы заставить Cartographer V4 работать на стандартной вилке Sovol Klipper без перепрошивки MCU или использования ST-Link. Я тестировал и устранял неполадки во многих конфигурациях в течение нескольких недель, но у меня не было времени систематизировать все с фотографиями для каждого шага, поэтому я попросил ИИ организовать мои заметки в структурированное руководство. В руководстве рассматриваются: исправления встроенного ПО версии 4, конфигурация файла print.cfg, калибровка температурной компенсации, исправление помех на краю стола, макросы и устранение неполадок.
Google Диск: drive.google.com/drive/folders/16JUU-c2n7Ofv68aAkgY2NzWCTkhiOp1m?usp=sharing
Пожалуйста, дайте мне знать, если у вас возникнут какие-либо проблемы с этим креплением; Я склонен отвечать довольно быстро. Если вы хотите использовать это в коммерческих целях, вам необходимо купить у меня лицензию за 30 долларов США. Я могу предоставить части .SLDPRT и .SLDASM, если они вам нужны.
Спасибо.
Контакт: Elijahperaltav@gmail.com
