Держу пари, что все вы уже сталкивались со знаменитым Стэнфордским кроликом.

На самом деле, для меня его низкополигональная версия была первым отпечатком, который я сделал за один день в университете на переоцененной машине Makerbot, которая была просто дерьмом. Да, воспоминания.

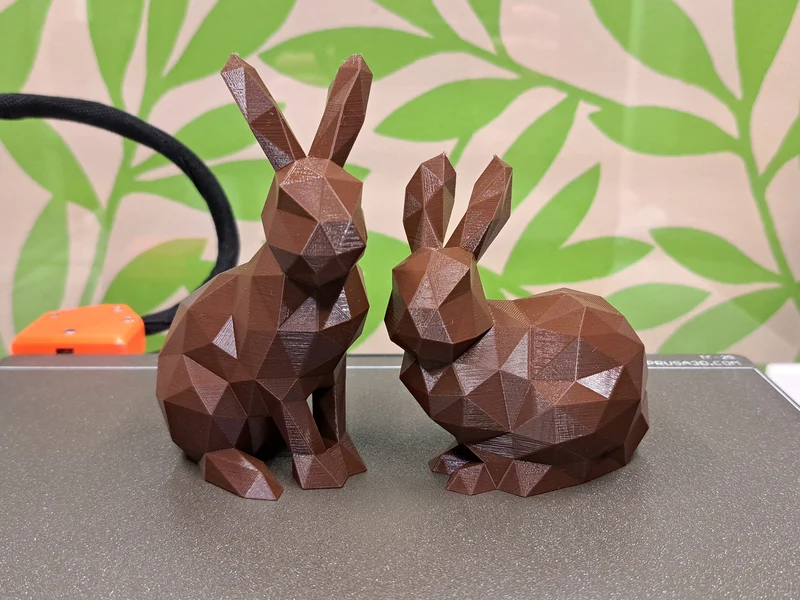

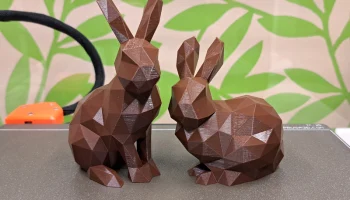

Кстати, а вы знали, что у Стэнфордского кролика был брат?

Так или иначе, несколько лет спустя я снова нашел его, копаясь в старых файлах на своем компьютере, и решил, что кролик определенно заслуживает доработки.

Если вы когда-либо печатали оригинального низкополигонального кролика (а я уверен, что вы это сделали), то вы, вероятно, заметили, что уши немного проблематичны, а также некоторые выступы спереди. Некоторые тройники визуально сливаются вместе, образуя четырехугольники, что мне не понравилось.

Поскольку я зарабатываю на жизнь Rhino Grasshopper, я собрал небольшой вспомогательный скрипт и тщательно очистил сетку, которая включает в себя следующее:

Регулировка свесов: теперь все свесы можно будет легко распечатать.

Вся сетка была уточнена вручную — относительные углы соседни�� граней были максимальными, чтобы максимально подчеркнуть отражения и предотвратить слияние в четырехгранные грани.

Некоторые части сетки были полностью перестроены. Например. уши, левая задняя нога, область хвоста...

Я имею в виду… Я на самом деле настолько сильно изменил сетку, что решил не упоминать, что это на самом деле ремикс, потому что почти не осталось нетронутых вершин, но неважно. Мне было весело переделывать, потому что я превратил это в игру :) Переместите вершины, чтобы минимизировать количество красных ребер, увеличьте порог и повторите. При этом следите за тем, чтобы кролик выглядел красиво, а свесы были разумными.

Я думаю, что результат выглядит потрясающе, и я также надеюсь, что вы подумаете так же!

Наслаждайтесь кроликом и получайте удовольствие от его распечатки.

СОВЕТЫ ПО ПЕЧАТИ:

Максимальный угол свеса здесь составляет 60°. Он отлично работает с высотой слоя 0,15. Если у вас возникнут проблемы при печати, возможно, у вас более высокая высота слоя.

Частично компенсировать это можно увеличением ширины внешнего периметра. Я также рекомендую увеличить его в любом случае. Лично я выбрал 0,55 м�� вместо 0,45 по умолчанию (только для внешнего периметра).

Избегайте размещения швов на задней стороне ушей! Вместо этого вставьте его между ушами, используя функцию рисования швов. Лично я предпочитаю исключать края до тех пор, пока слайсер автоматически не захватит «правильный». Нанесение краски, хотя и быстрее, мне не помогло, так как иногда швы слегка смещаются.

ГКОД:

В прилагаемом Gcode швы тщательно выровнены так, как я предпочитаю, ширина внешнего периметра установлена на 0,55, а скорость печати довольно низкая, чтобы минимизировать звон. Если вы хотите сделать это быстрее, вам придется сделать это самостоятельно. Только не забудьте выровнять швы! :)

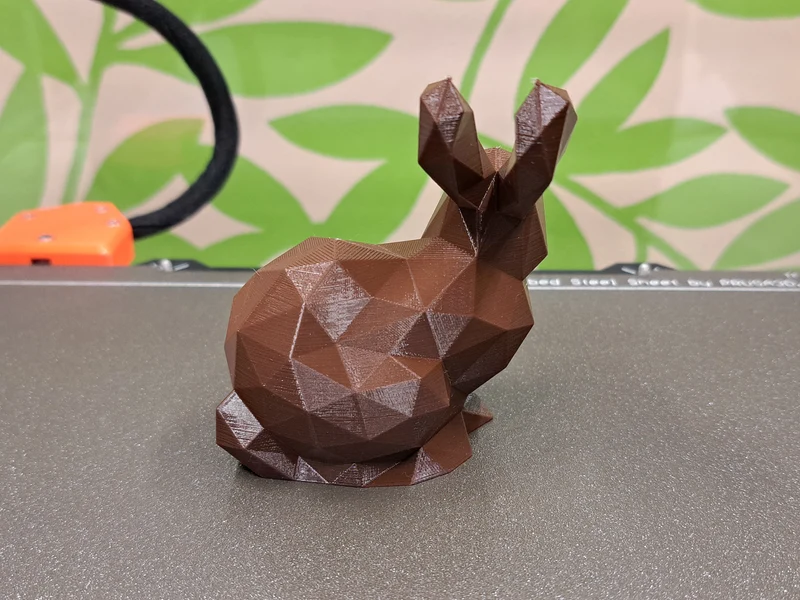

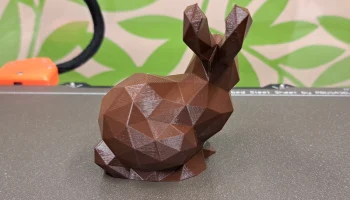

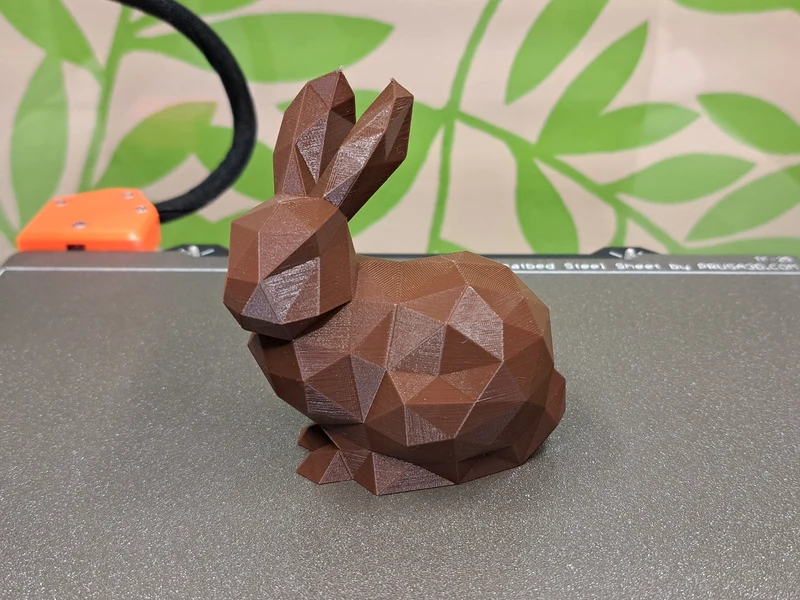

Размер кролика ок. Высота 75 мм
