Модульные часы
Что печатать
Вы можете распечатать три части: циферблат, рамку и кронштейн для настенного крепления. Настройки нарезки и печати для каждой части описаны ниже. Помимо распечатанных деталей вам понадобится такой часовой механизм. Общее время печати составляет от 11 до 13 часов.
Циферблаты

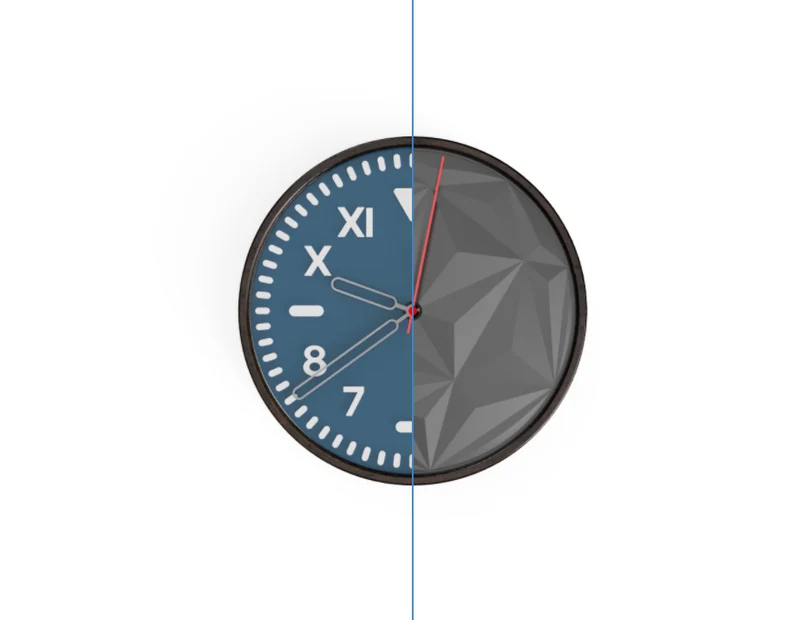

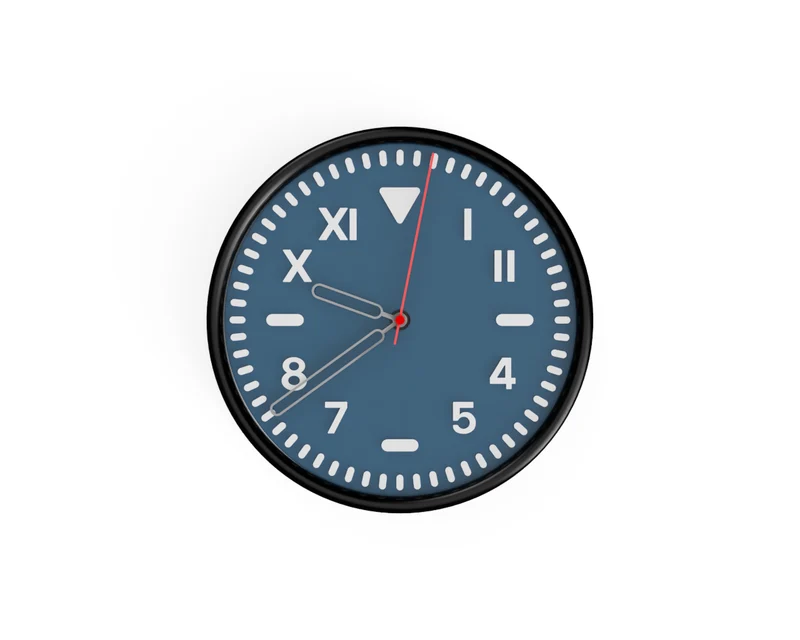

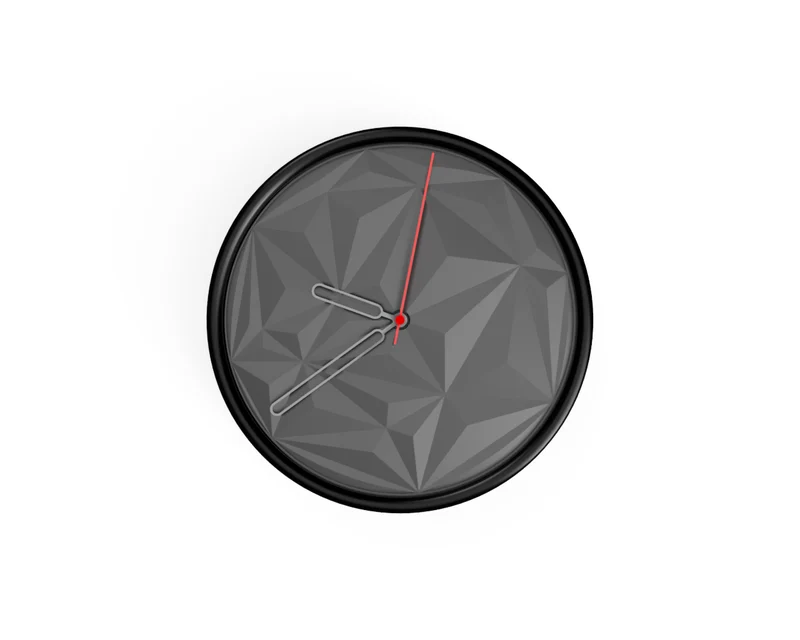

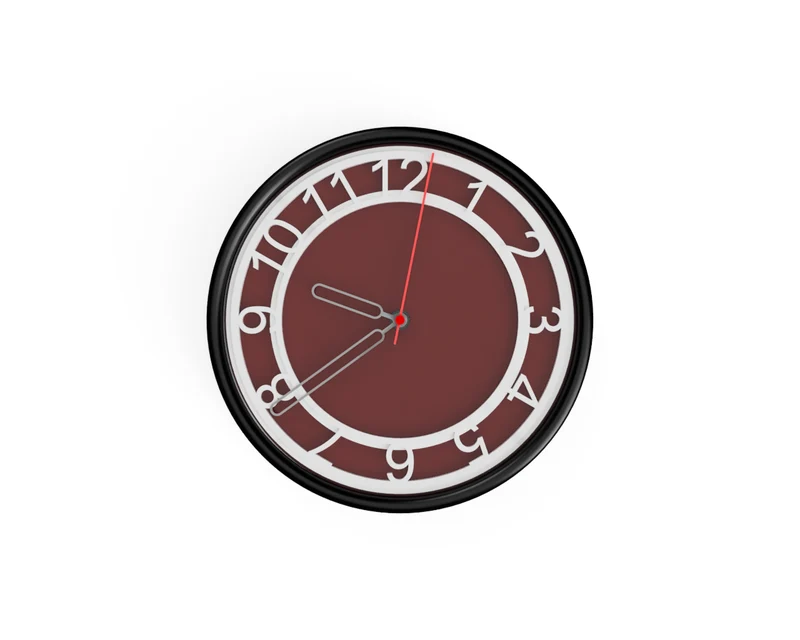

Сначала выберите циферблат для печати в разделе «Файлы». Лица помечены, как показано:
Настройки печати:
Ориентация должна выглядеть как на фото ниже.
НОАК
Нет опор
Высота слоя 0,2 мм
Все дополнительные настройки (изменение цвета, переменная высота слоя) включены в файлы 3mf.
Рамки
Есть два кадра. Оба можно закрепить на стене, но шестиугольная рамка позволяет установить часы и на стол.
Настройки:
Ориентация должна выглядеть так, как показано на фотографии ниже (изог��утое лицо направлено вверх).
PLA (черный цвет выглядит лучше всего)
Нет опор
Высота слоя 0,2 мм
Настенный кронштейн
Настенный кронштейн позволяет закрепить часы на стене. Эта часть является необязательной.
Настройки:
Ориентация должна выглядет�� как на фото ниже.
PLA (любой цвет, эта часть не будет видна)
Нет опор
Высота слоя 0,2 мм
Сборка
Если вы распечатали кронштейн для настенного монтажа, поместите его сзади циферблата, а затем поверните, чтобы зафиксировать на месте.
Прикрутите циферблат к рамке, как показано на рисунке ниже. Будьте осторожны с этим шагом и не торопитесь.

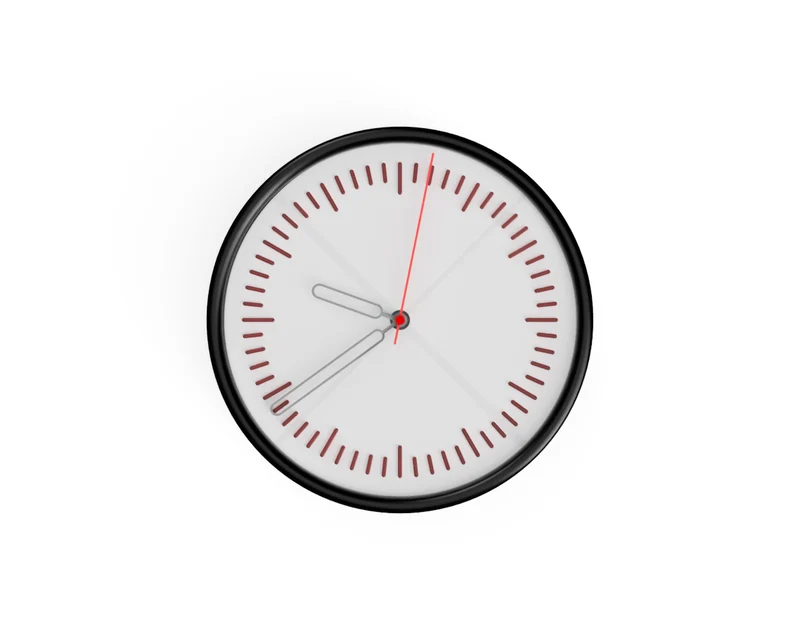

Затем прикрепите часовой механизм. Если вы купили этот, окончательная сборка будет выглядеть так, как показано ниже.
Вот и все, наслаждайтесь!
Журнал изменений
-----------------
12 июня: загружена часовая и минутная стрелки для Teque5.
17 июня: Обновлена рамка для устранения ореолов в шелковом PLA
