Фильтр-осушитель

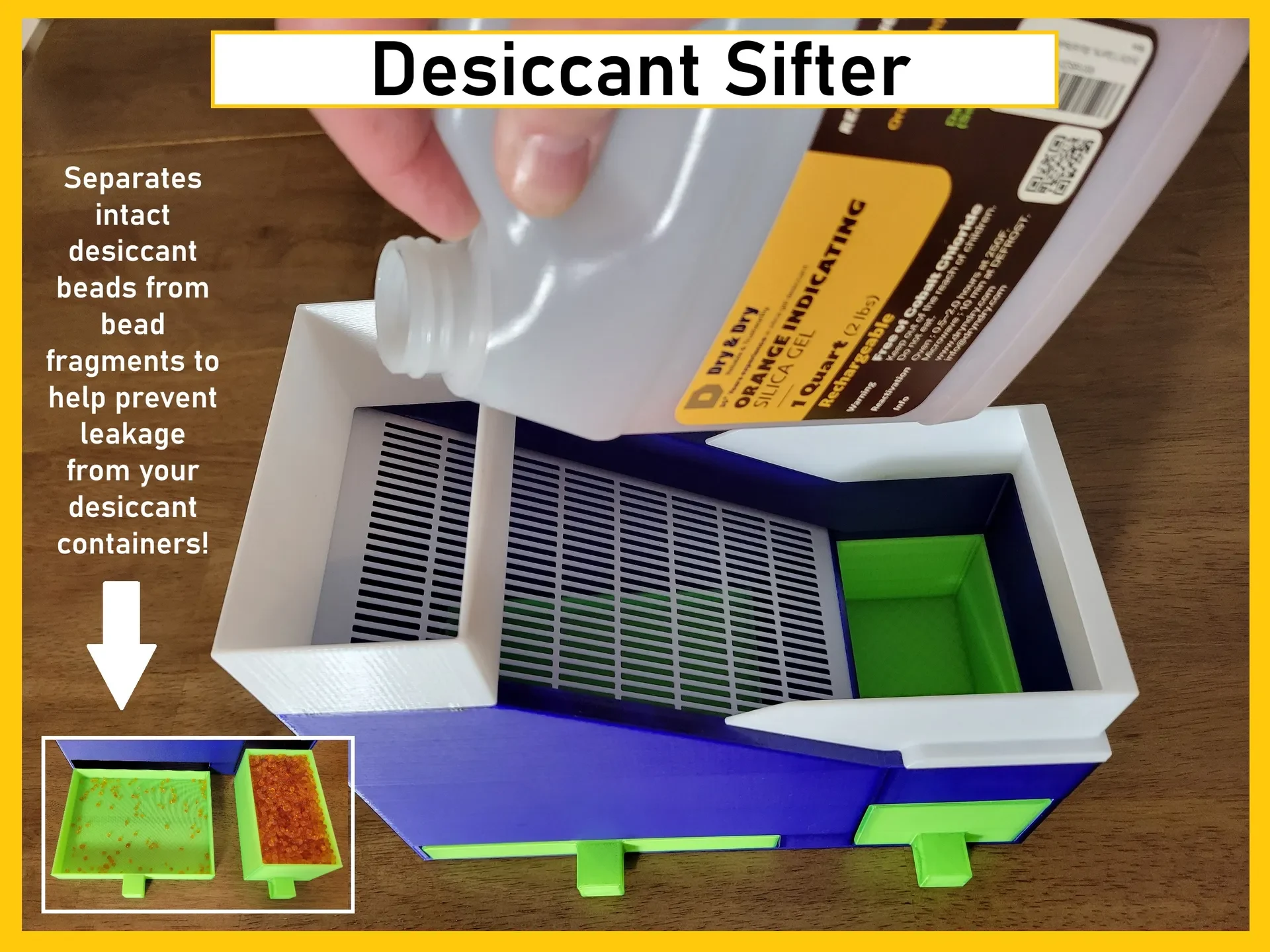

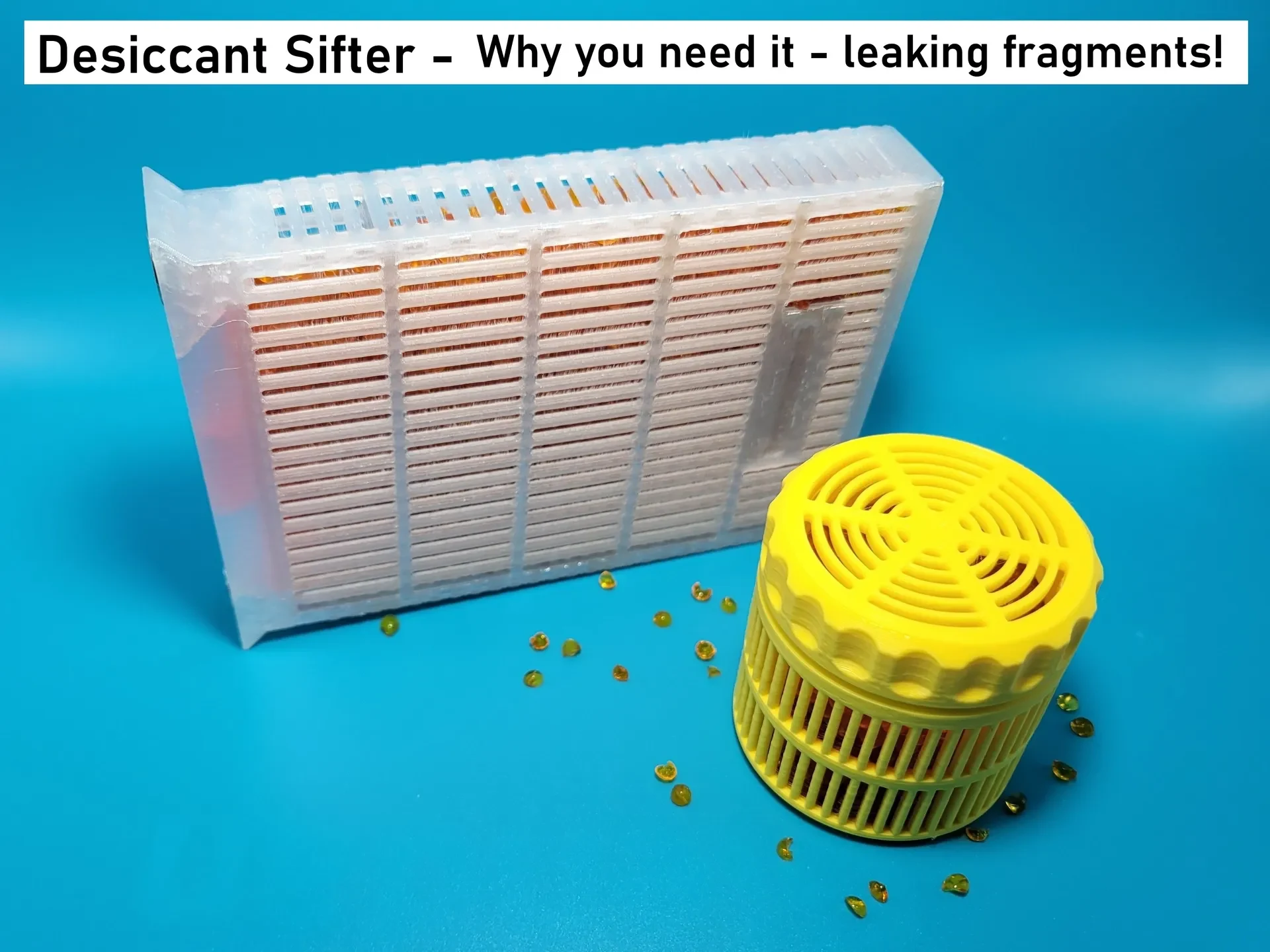

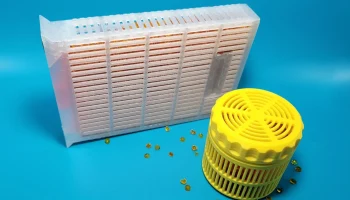

Если вы используете любой тип контейнера с прорезями и шариками влагопоглотителя, чтобы нить оставалась сухой, то у вас наверняка были небольшие кусочки влагопоглотителя, выпадающие через него прорези — особенно после того, как вы нагрели бусины, чтобы перезарядить их. Это не только раздражает, но и фрагменты абразивны и могут вызвать всевозможные проблемы с вашим 3D-принтером. Это осушительное сито позволяет легко отделять неповрежденные шарики осушителя от сломанных шариков, фрагментов и пыли, сохраняя ваши шарики внутри контейнера с осушителем там, где им и место!

ОБНОВЛЕНИЕ от 22 марта 2026 г.: (Наконец-то!) Обновлены сетки, чтобы сделать боковые края ниже для менее плотного прилегания к пазам основания, немного сместить отверстия вверх, расположить чередующиеся ряды отверстий в шахматном порядке и закруглить нижние углы ��ля облегчения вставки.

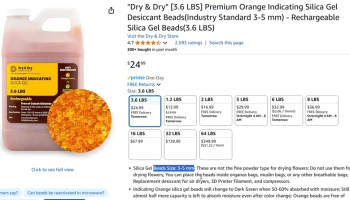

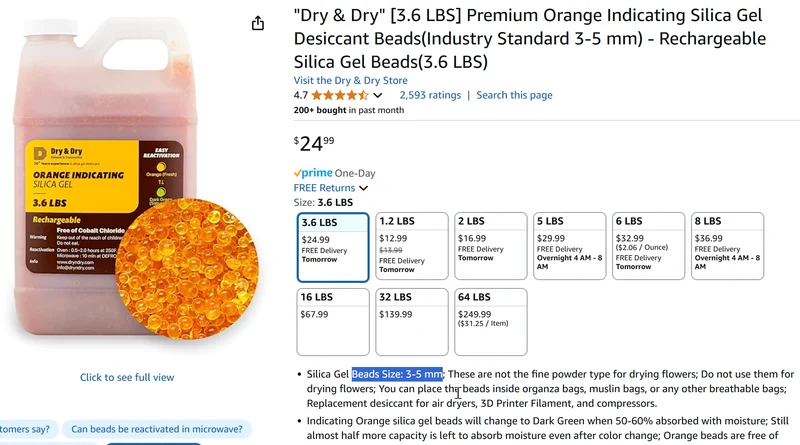

Этот осушающий сито состоит из шести напечатанных частей, которые можно легко собирать и разбирать. Для магнитного крепления некоторых частей используются неодимовые магниты (как описано ниже). Он был разработан для широкодоступных гранул осушителя, диаметр которых обычно составляет от 3 до 5 мм.

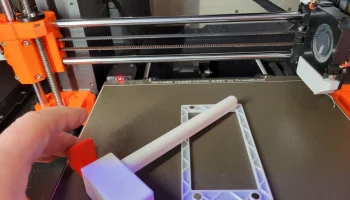

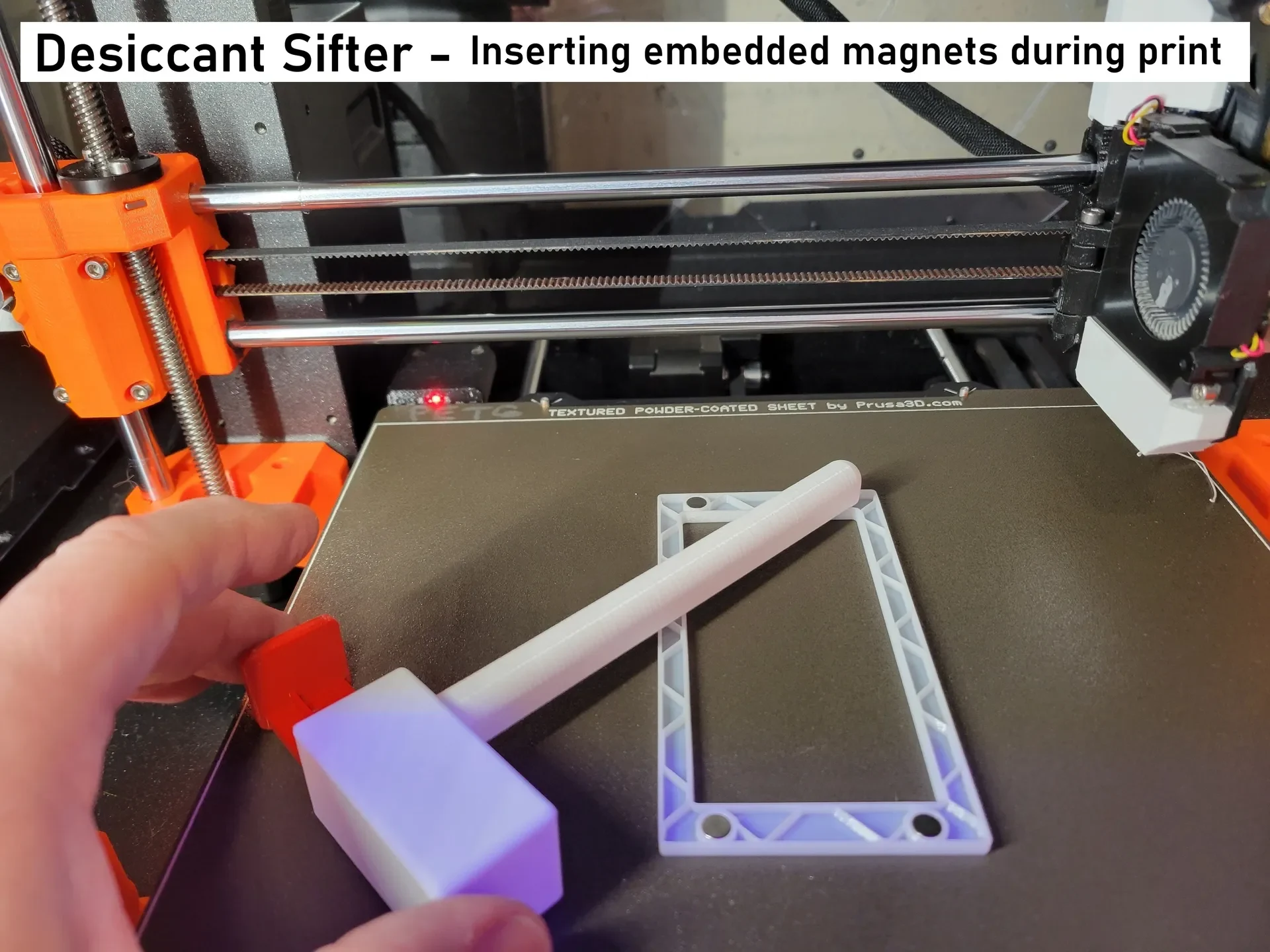

Помимо распечатанных деталей вам понадобятс�� неодимовые магниты и суперклей (подробности ниже). Хотя это и не обязательно, полезно также иметь инструмент для вставки магнитов, например мой инструмент для вставки магнитов (низкопрофильный), чтобы гарантировать, что все магниты вставлены с одинаковой полярностью.

НЕПЕЧАТАННЫЕ ЧАСТИ:
------------------

1 — шестнадцать неодимовых магнитов диаметром 6 мм и высотой 3 мм.

2 — около восьми капель суперклея (или аналогичного стойкого клея металл+пластик)

ПЕЧАТНЫЕ ЧАСТИ:
--------------

1 — Основание — основная конструкция, к которой крепятся все остальные печатные детали.

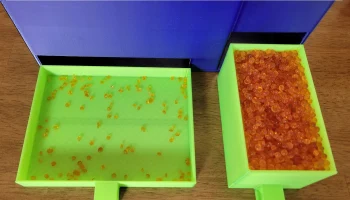

2 — Плохой ящик — вдвигается в основание — короткий и широкий ящик для улавливания осушающих частиц размером меньше прорезей в сетке.

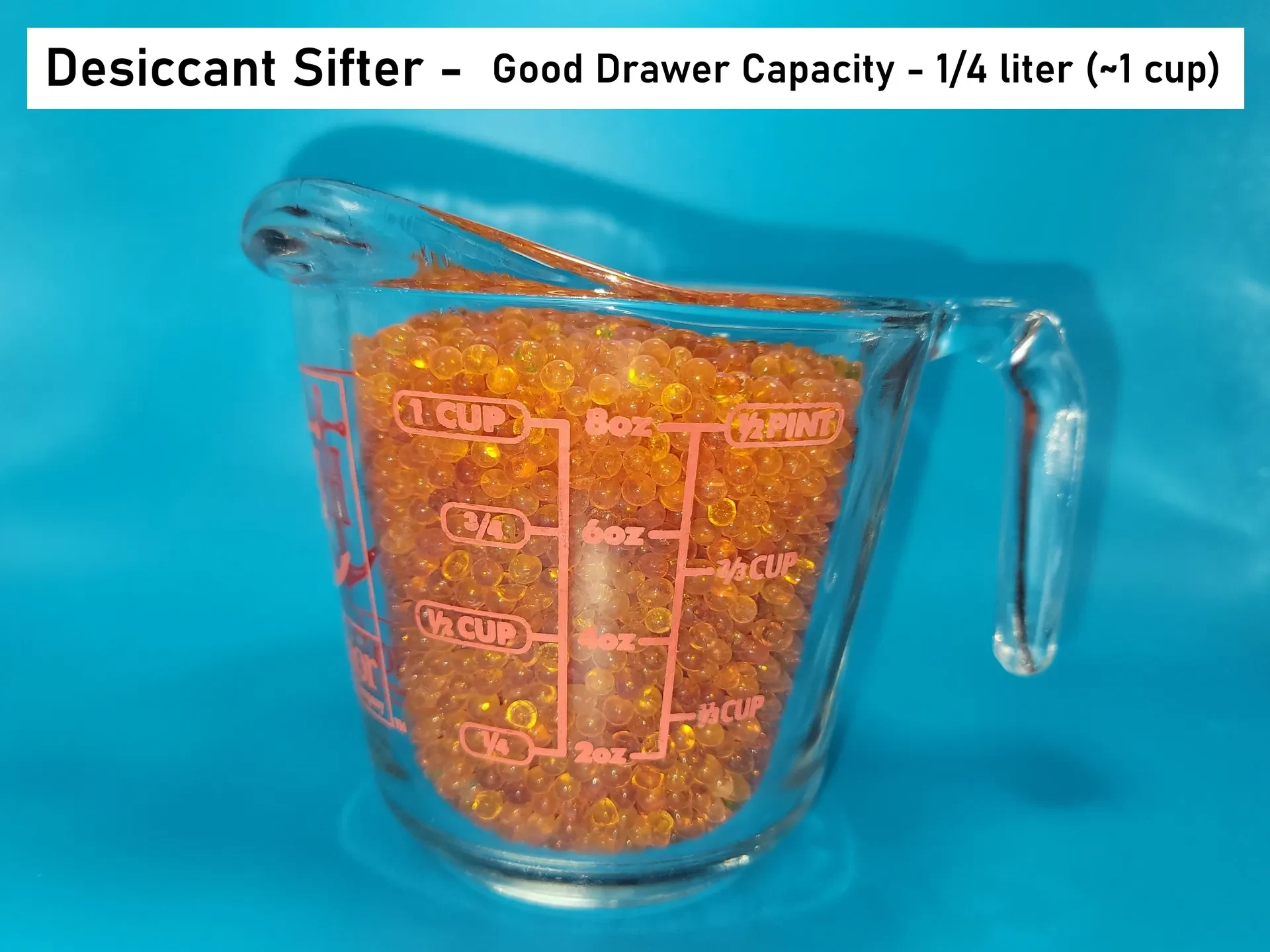

3 — Хороший ящик — выдвигается в основание — высокий ящик для хранения неповрежденных бусинок — вмещает около 1/4 литра (~ 1 стакана) бусинок.

4 — Сетка — вставляется в основание — отделяет исправные (неповрежденные) бусины от фрагментов (предусмотрены 2 размера прорезей сетки)

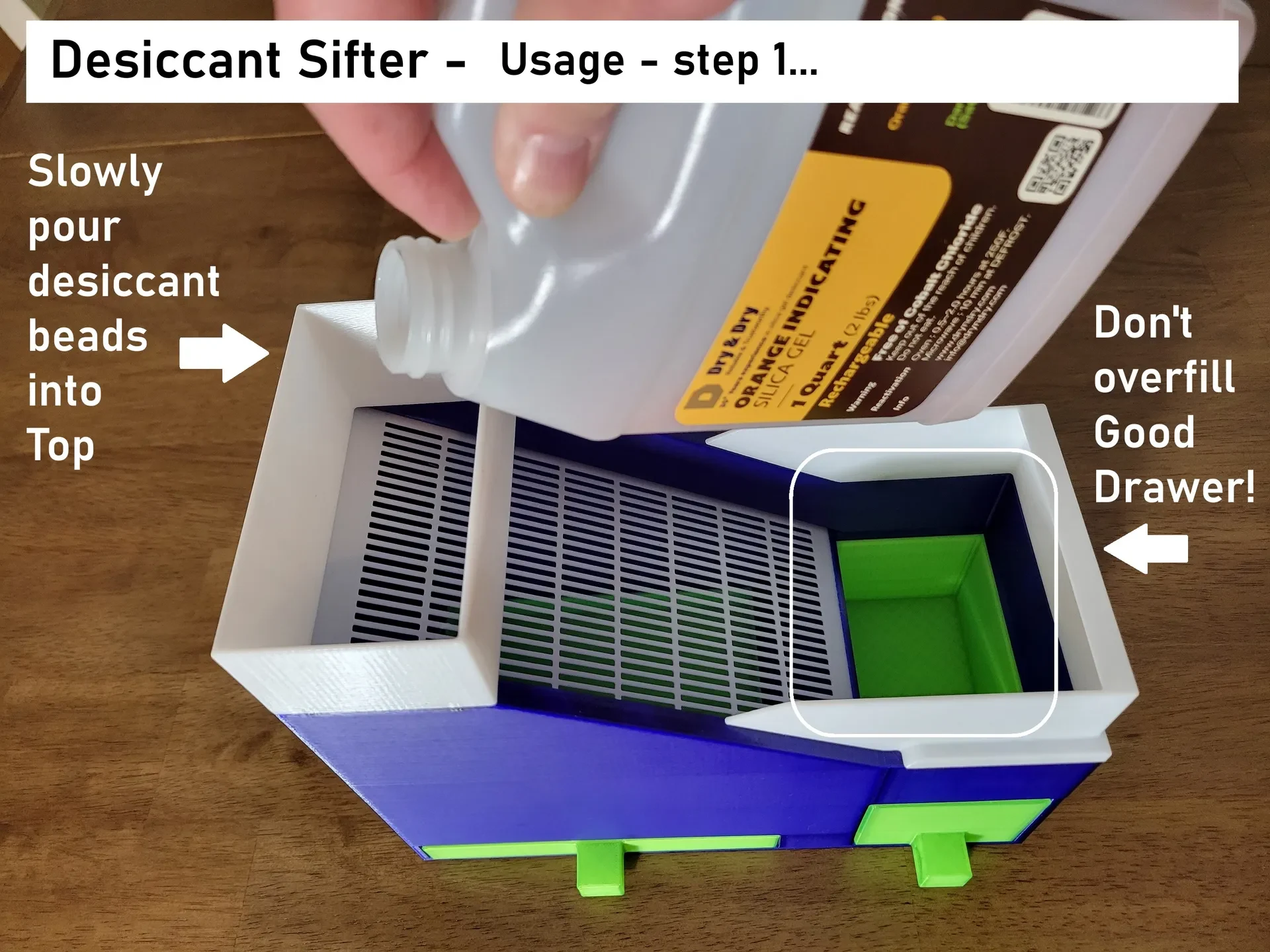

5 — Защитный экран — крепится к основанию с помощью магнита — удерживает шарики внутри осушителя, когда они скатываются по сетке.

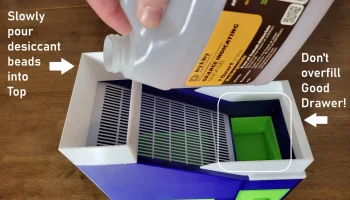

6 — верхняя часть — крепится к основанию с помощью магнита — позволяет легко засыпать гранулы влагопоглотителя в верхнюю часть сита для влагопоглотителя.

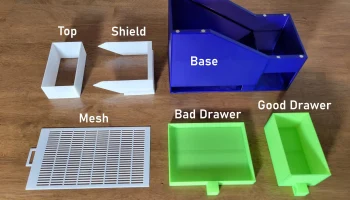

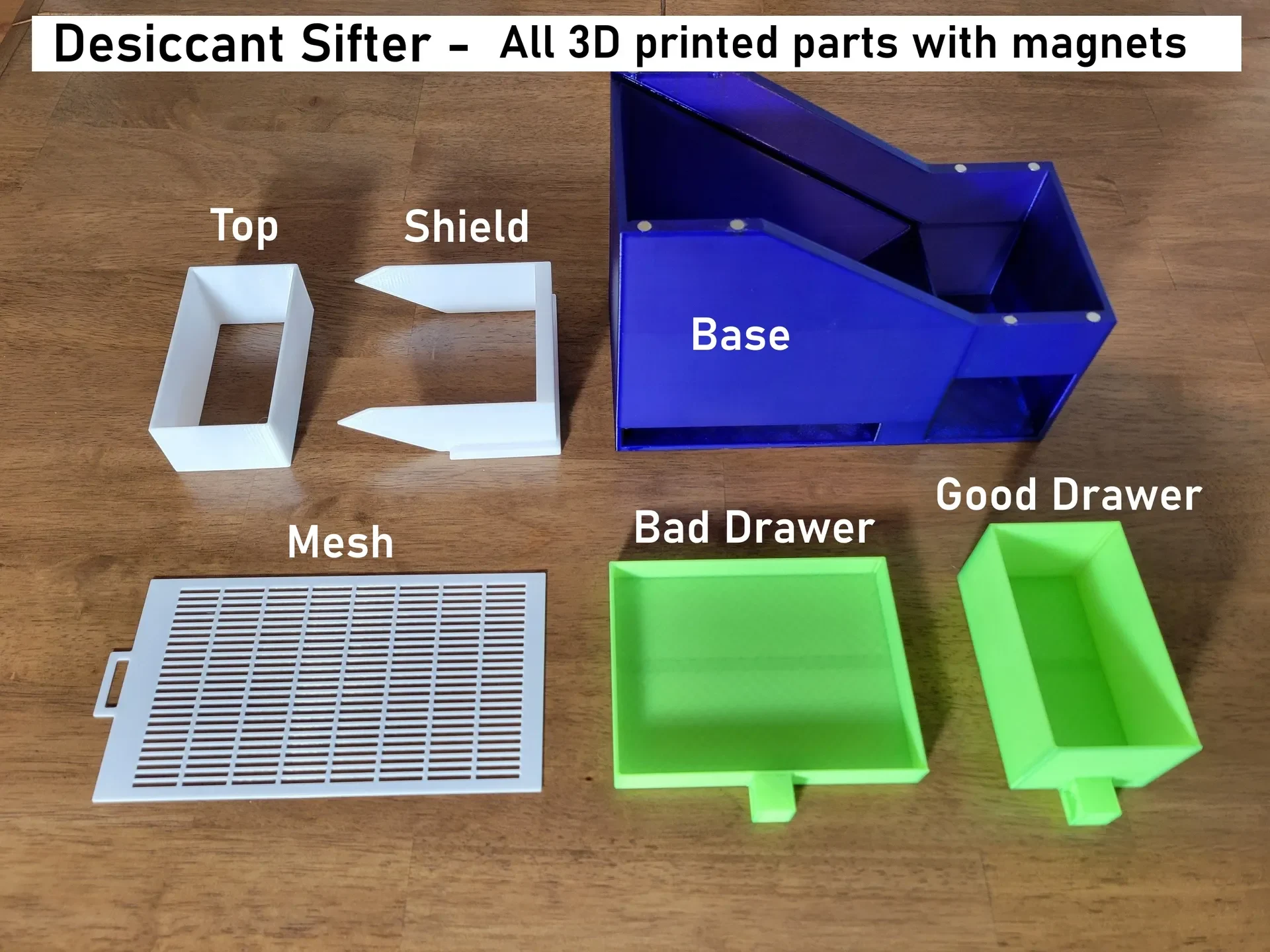

На следующем фото показаны все напечатанные детали:

ПЕЧАТЬ + СБОРКА:
--------------------

Все части влагопоглощающего сита можно напечатать из PETG или PLA на любом 3D-принтере с рабочей площадью не менее 240 мм в ширину, 136 мм в глубину и 164 мм в высоту.

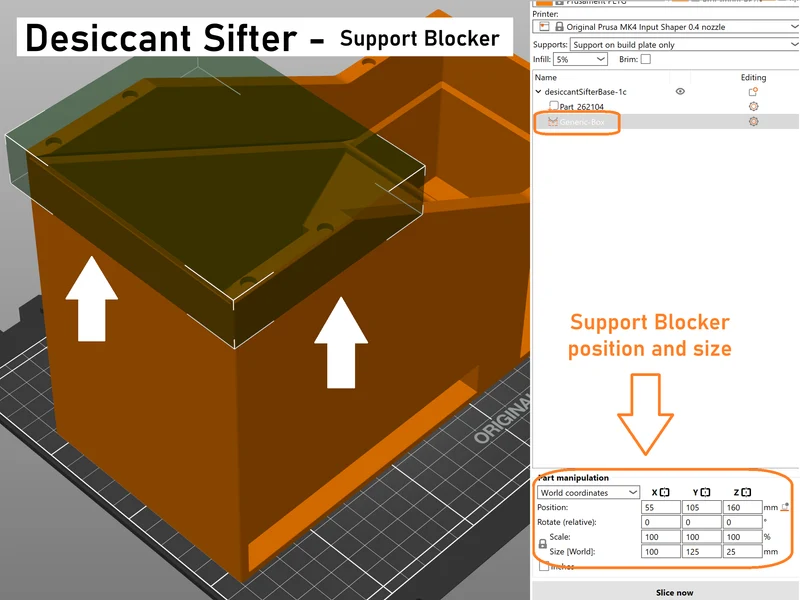

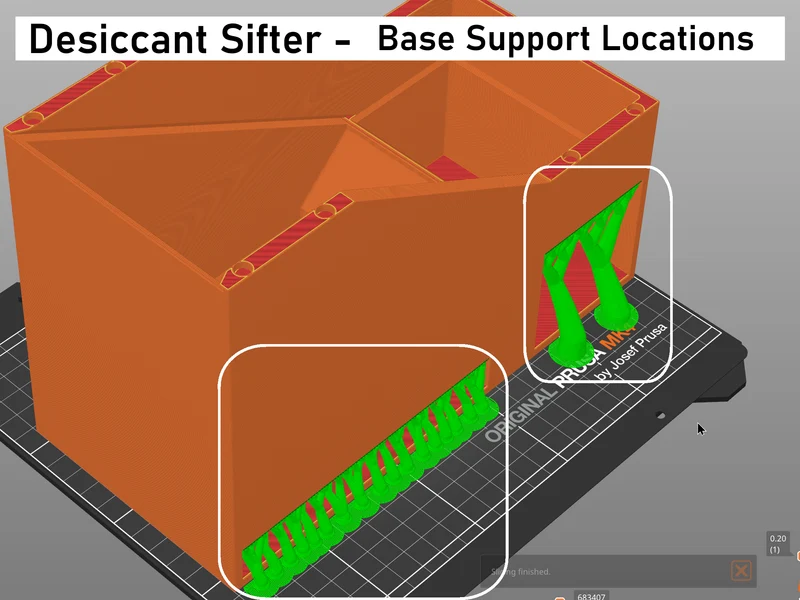

Основание должно быть напечатано с органическими (деревьевыми) опорами И блокировщиком опор вверху (не требуется, если у вашего принтера действительно большая область печати) — как показано на следующем снимке экрана и представлено в прилагаемых файлах 3MF. В противном случае для многих принтеров выдвижные ящики не войдут в основание и/или опоры не поместятся на рабочую пластину:

Вот как должны выглядеть опоры для Базы:

��осле распечатки основания вам необходимо приклеить восемь неодимовых магнитов размером 6 на 3 мм в отверстия в верхней части основания, убедившись, что все магниты всего осушителя установлены с соответствующей полярностью!

В нижней части плохого ящика есть выемка, которая совпадает с выступом внутри основания, чтобы удерживать ящик на месте во время использования. Никаких особых настроек печати не требует.

Хороший ящик имеет выемку в��изу, которая совмещена с выступом внутри основания, чтобы удерживать ящик на месте во время использования. Никаких особых настроек печати не требует.

Были предоставлены две версии сетки: «desiccantSifterMesh-2c» имеет прорези шириной 2 мм, а более крупный (предпочтительный) «desiccantSifterMeshLarger-2c» имеет прорези шириной 2,4 мм. Требуется только одна сетка, но вы можете распечатать обе и легко заменить их по желанию. Сетка не требует каких-либо особых настроек печати.

Щит крепится магнитом к
