Мод высоких юбок для Voron 0.2

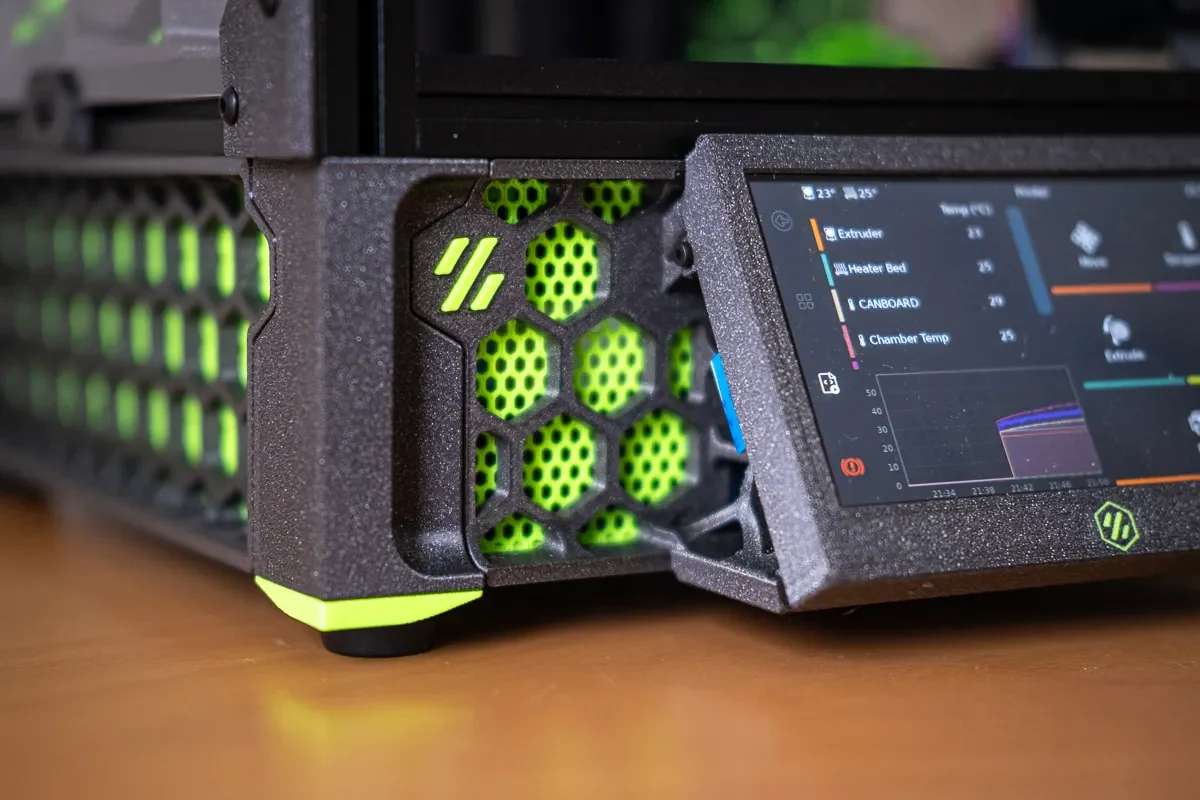

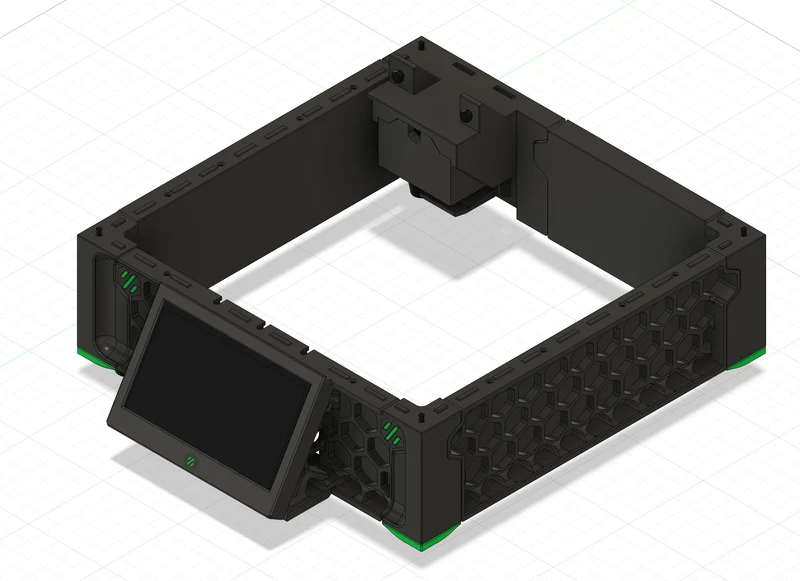

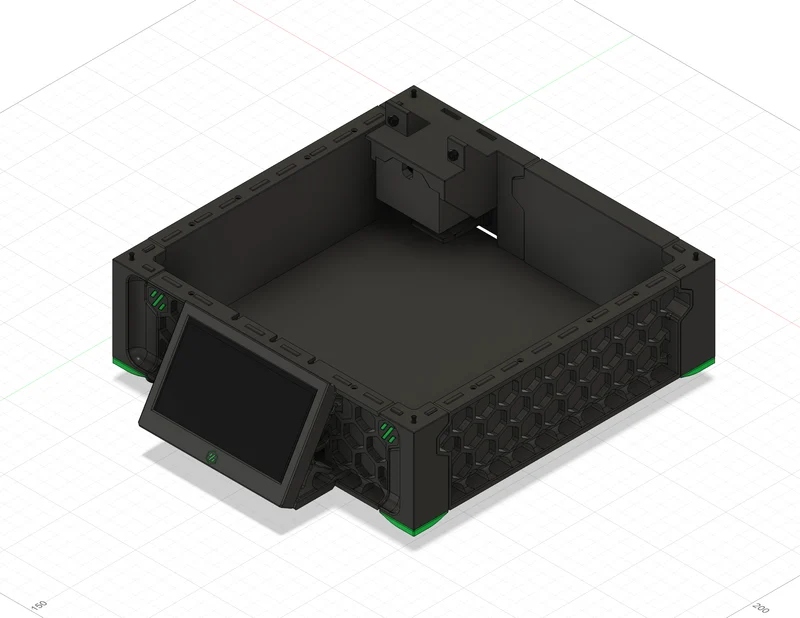

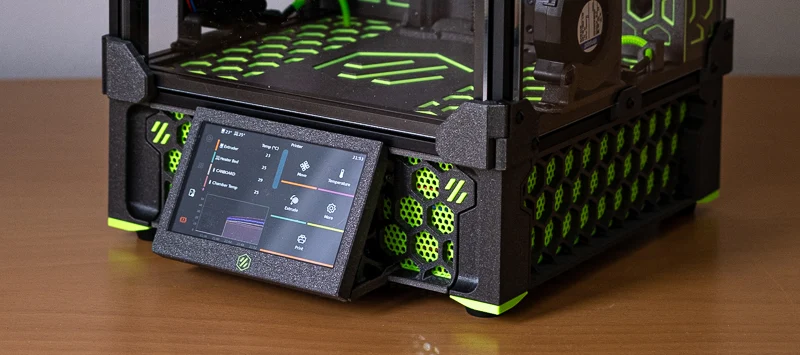

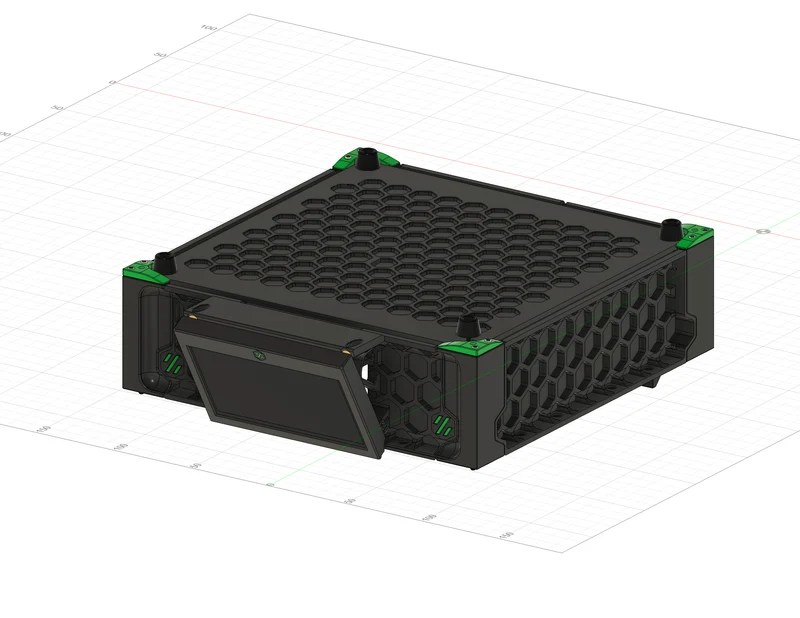

Я хотел иметь более высокие юбки на моем Voron 0.2, чтобы я мог разместить электронику внизу. Для этого я сделала ноги выше и адаптировала юбки. Юбки имеют примерно такую же высоту, как и юбки V2.4 или Voron Trident, но шестиугольники меньшего размера.
Все файлы доступны в формате stls, который уже имеет правильную ориентацию для печати, а также в виде пошаговых файлов.
Мод состоит из
Передние ноги
Передние лапы только выше и не имеют дополнительных изменений.
Tall_Foot_Front_Right_x1.stl
Tall_Foot_Front_Left_x1.stl
Задняя правая нога
Доступны две версии. Одна планка и одна со встроенным датчиком н��ти.
Tall_Foot_Rear_Right_Plain_x1.stl
Tall_Foot_Rear_Right_FRS_x1.stl
Задняя левая нога

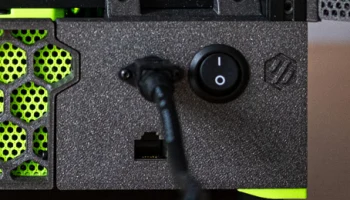

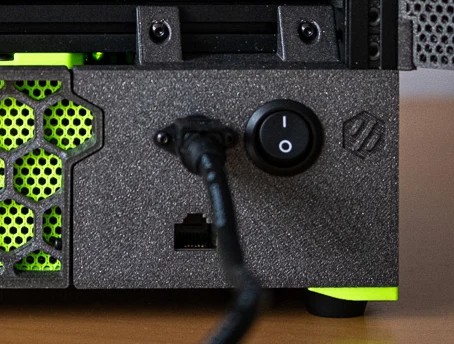

Доступны четыре версии. Два для входа 24 В и два для сетевого входа V0.2. Для каждой версии вы можете выбрать версию с вырезом для адаптера трапецеидального искажения RJ45 или версию без него.
Tall_Foot_Rear_Left_Mains_Inlet_x1.stl (Сетевой вход без выреза RJ45)
Tall_Foot_Rear_Left_Mains_Inlet_RJ45_x1.stl (вырез сетевого входа RJ45)
Tall_Foot_Rear_Left_24V_Inlet_x1.stl (версия 24 В без выреза RJ45)
Tall_Foot_Rear_Left_24V_Inlet_RJ45_x1.stl (вырез RJ45 для версии 24 В)
Также имеется небольшая завинчивающаяся крышка, скрывающая подключения к сети.
Юбки
Доступны две ве��сии юбки. Однотонные юбки и юбки, на которых можно напечатать сетку позади обычных шестиугольников. Версии с сеткой на 1 мм толще, поэтому сетку «заполнения» можно применять в слайсере.
без сетки с сеткой
Передняя юбка
Tall_Front_Skirt_x1.stl вместе с [a]_Logo_Insert_x2.stl
Tall_Front_Skirt_Mesh_x1.stl вместе с [a]_Logo_Insert_Mesh_x2.stl

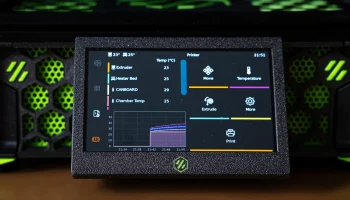

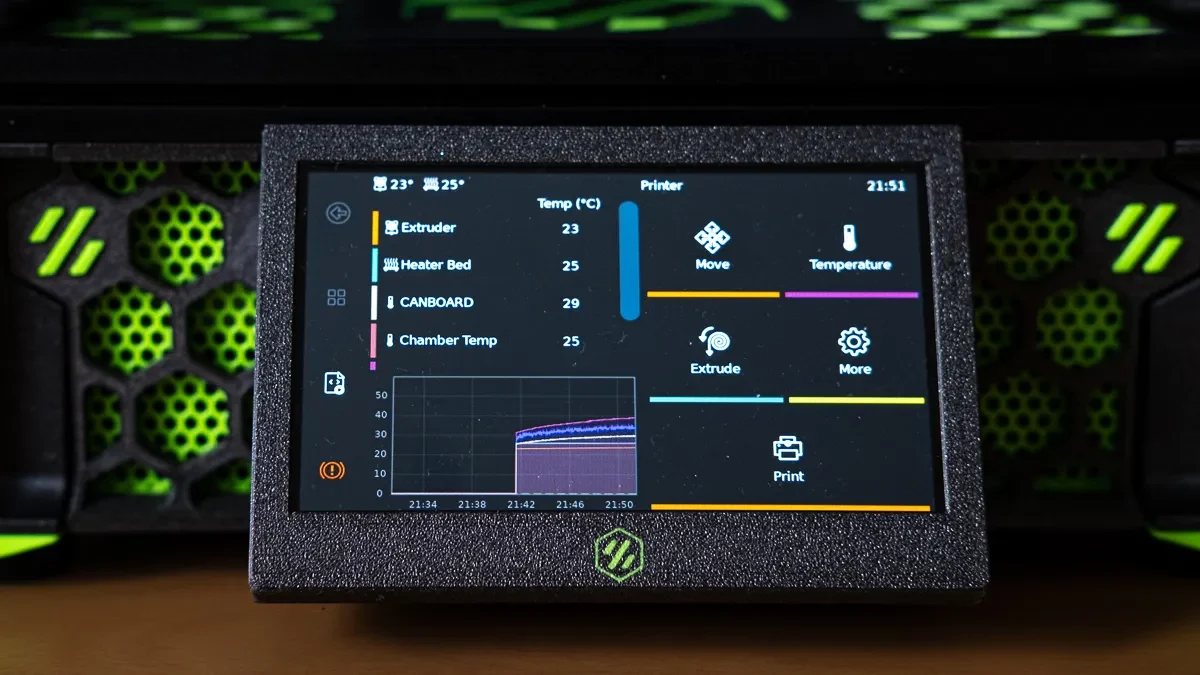

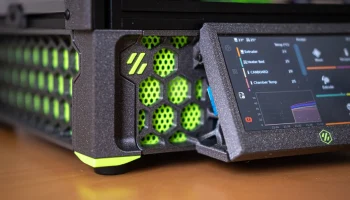

Waveshare_4.3_DSI_LCD_Faceplate.stl
Боковые юбки
Tall_Side_Skirt_x2.stl
Tall_Side_Skirt_Mesh_x2
Задняя юбка
Tall_Rear_Skirt_x1.stl
Tall_Rear_Skirt_Mesh_x1.stl

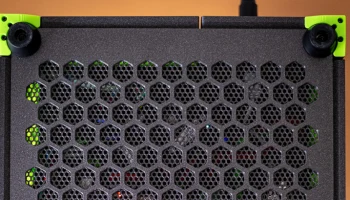

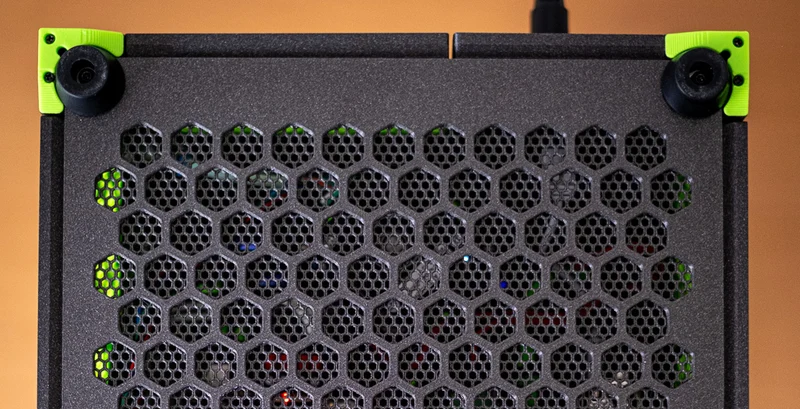

Нижняя панель
Bottom_Panel_Mesh.stl
Инструкции по печати
Как указано в документации Voron:
АБС
Высота слоя 0,2 мм
Ширина экструзии 0,4 мм
40% заполнение
количество стен 4
верхний/нижний слои 5
нет опор
Для сетчатых юбок я использовал следующие настройки:
Объект размещается под углом 45° на рабочей пластине. Я также (вручную) заменил нить сетки. Вам не обязательно это делать.
Для сетчатой нижней панели были использованы следующие настройки (сетка 0-0,8 мм):
Нижняя панель расположена под углом 90° на рабочей пластине. Я не делал замену цвета нижней панели.
спецификация
Эти детали нужны в дополнение к бону для стандартных юбок.
4 x M2,5x6 BHCS (для крепления дисплея Waveshare к передней юбке)
6x M2x6 SHCS или BHCS (опционально — для дополнительной устойчивости юбок)
2x M3x5 BHCS (задняя юбка)
2x M3x6 BHCS (необходимы для фиксации вставки трапецеидального искажения RJ45)
2x M3x16 BHCS (крышка сетевого питания)
4 резьбовых вставки M3 (правая задняя ножка 1x, левая задняя ножка 3x)
Для версии задней левой ноги на 24 В я использовал:
KPJX-PM-4S (https://www.digikey.de/de/products/detail/kycon-inc/KPJX-PM-4S/9990081)
КУЛИСТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ SPST, 10 А, 250 В постоянного тока (https://www.digikey.de/de/products/detail/w%C3%BCrth-elektronik/471002268142/9950821)
