Крепление тако-кровати Sovol SV08

Моя процедура по креплению тако-кровати на Sovol SV08...

Шаг 1

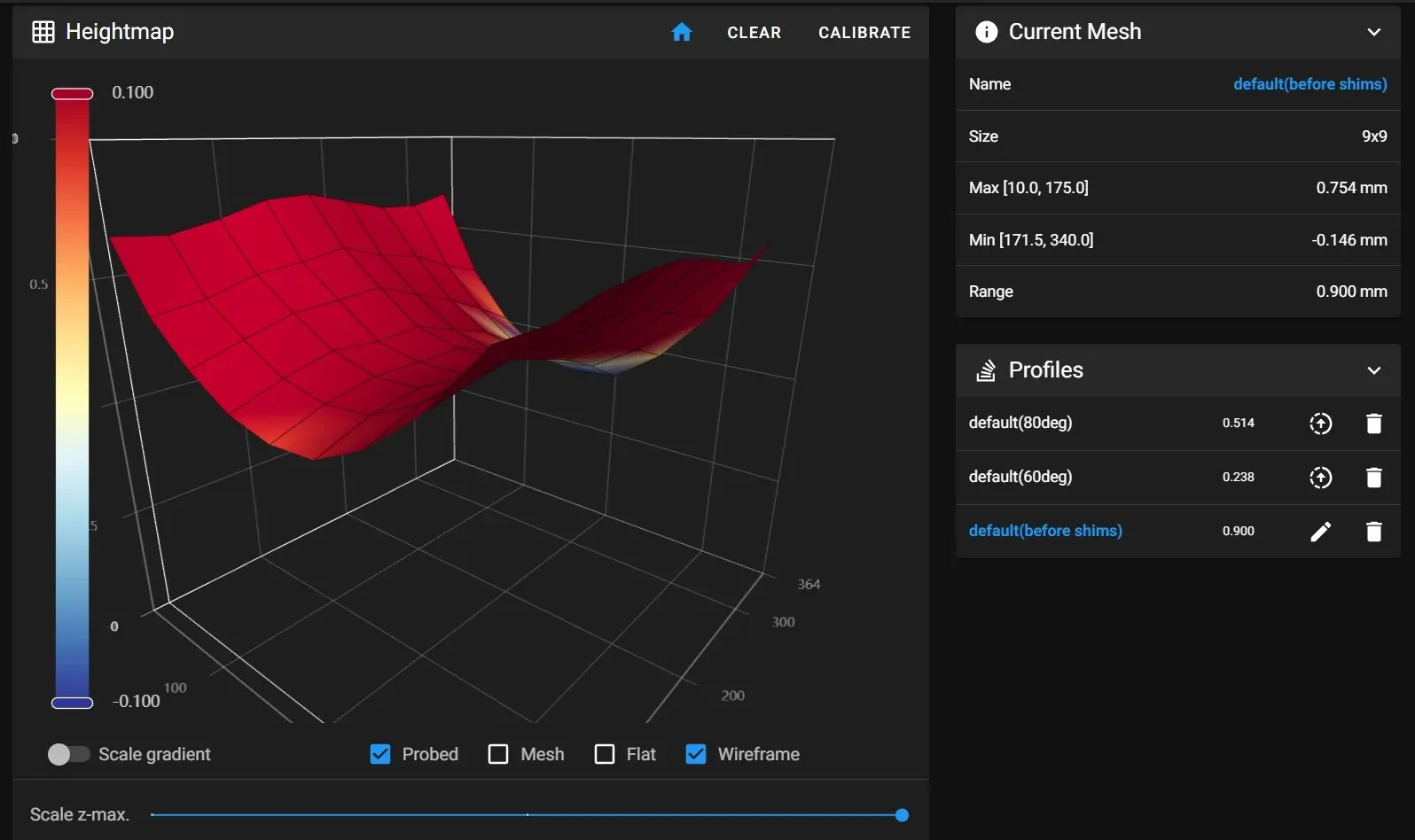

Нагрейте платформу до нормальной температуры печати, выполните QGL 2 или 3 раза (это уменьшит отклонение между 4 углами), создайте полную карту высоты сетки кровати и сохраните копию этой карты высоты сетки кровати.

Шаг 2

Используйте эту исходную карту высот по умолчанию для расчета необходимых прокладок. Возьмите отклонения от краев до трех центральных точек и добавьте 1 мм (это для учета выступа, который находится по периметру нижней части пластиковой кровати). Думаю, я начал с прокладок толщиной 2 мм.

Шаг 3

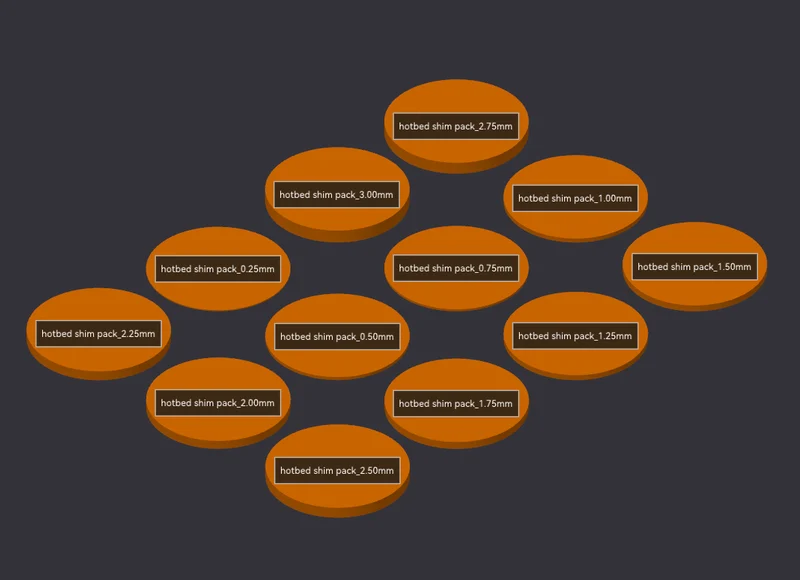

Распечатайте (6) прокладок для опор для парника и хотя бы один комплект прокладок для парника (или отрегулируйте количество отдельных прокладок на основе первоначальных измерений, выполненных на предыдущем шаге). Не помешает иметь полдюжины однослойных прокладок толщиной 0,25 мм. Вы можете складывать прокладки по мере необходимости. Я печатал из PETG с высотой слоя 0,25 мм (при необходимости вы можете точно настроить высоту прокладки, регулируя высоту слоя).

Шаг 4

Нагрейте станину до 100°С и открутите 6 винтов, удерживающих станину.

Шаг 5

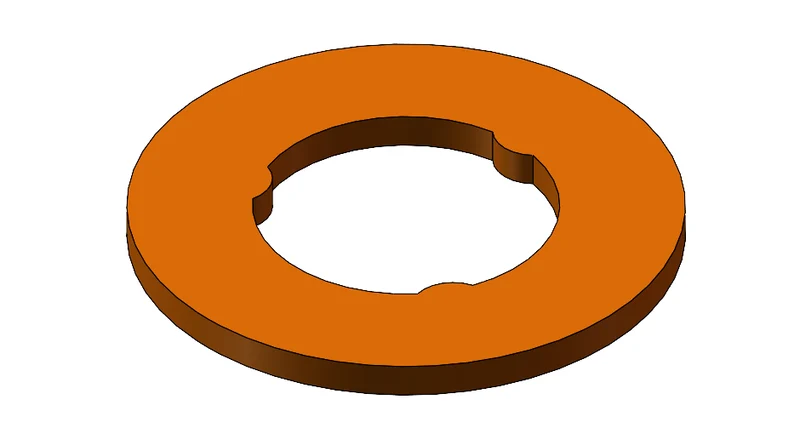

Поднимите станину и поместите (6) прокладок опорных стоек в места расположения каждой винтовой стойки (будьте осторожны, чтобы не обжечься, при необходимости используйте перчатки). Три выступа помогают удерживать проставки на винтовых стойках.

Шаг 6

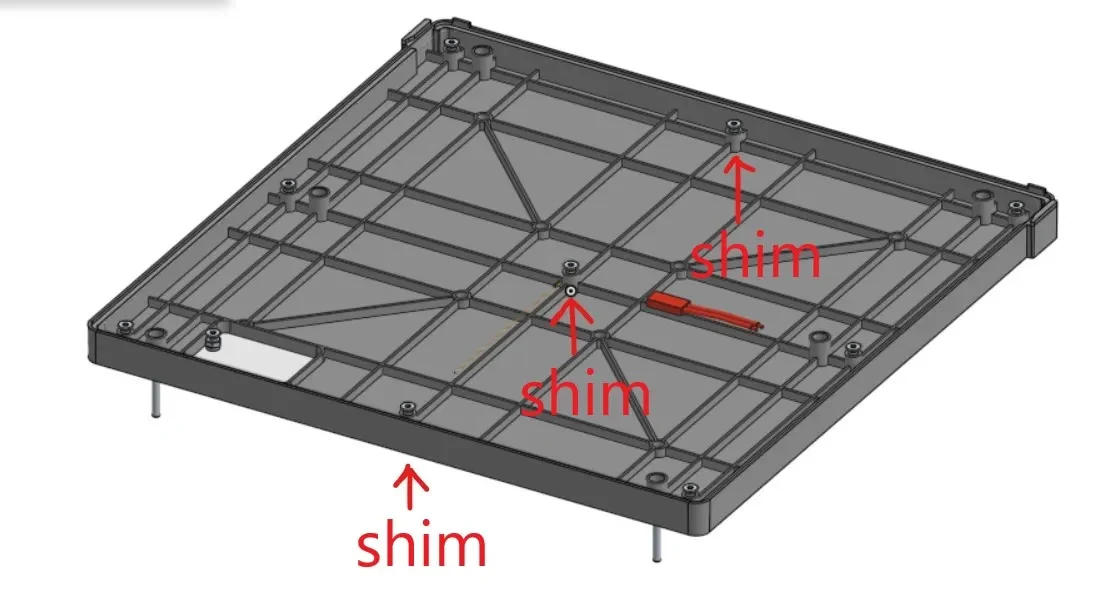

Аккуратно подпирайте кроват�� и поместите прокладки в места, отмеченные красными стрелками на изображении ниже (это места скрытых винтов, которые крепят алюминиевую нагревательную пластину к пластиковой раме, это единственные места, которые могут иметь значение при выравнивании вашей кровати тако).

Шаг 7

Установите кровать на место и слегка затяните все 6 винтов. Плотно затяните 3 винта с левой стороны (не затягивайте слишком сильно). Плотно затяните 3 винта с правой стороны, а другой рукой надавите на станину винта, который вы затягиваете (будьте осторожны, чтобы не обжечься, при необходимости наденьте перчатки и не затягивайте слишком сильно).

Шаг 8

Отрегулируйте температуру вашей кровати до обычной температуры печати, при которой вы создаете карты высот (я сделал 80C, потому что печатаю в основном PETG). QGL (2-3 раза). Создайте еще одну карту высот и запишите отклонения между краем и центром.

Шаг 9

Повторяйте описанную выше процедуру, пока не получите карту высот, которая вас устраивает (мне потребовалось 3 или 4 попытки). Распечатайте новую базу прокладок на новой карте высот (или добавьте ее в существующий стек).

Результаты

На моей кровати прокладки по краям имеют толщину 2,5 и 3,5 мм, а толщина це��тральной прокладки — 2,0 мм, но это будет отличаться для каждой кровати.

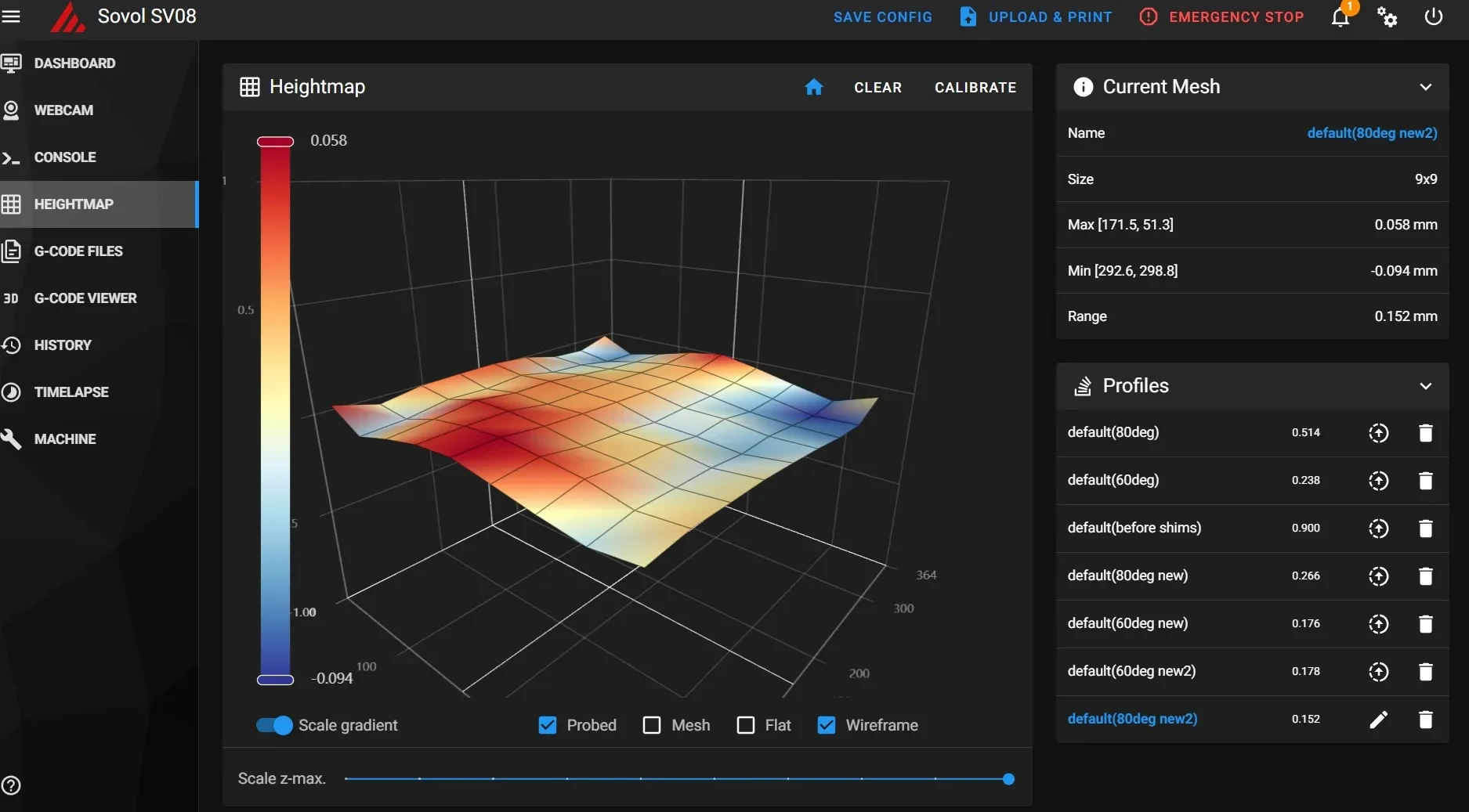

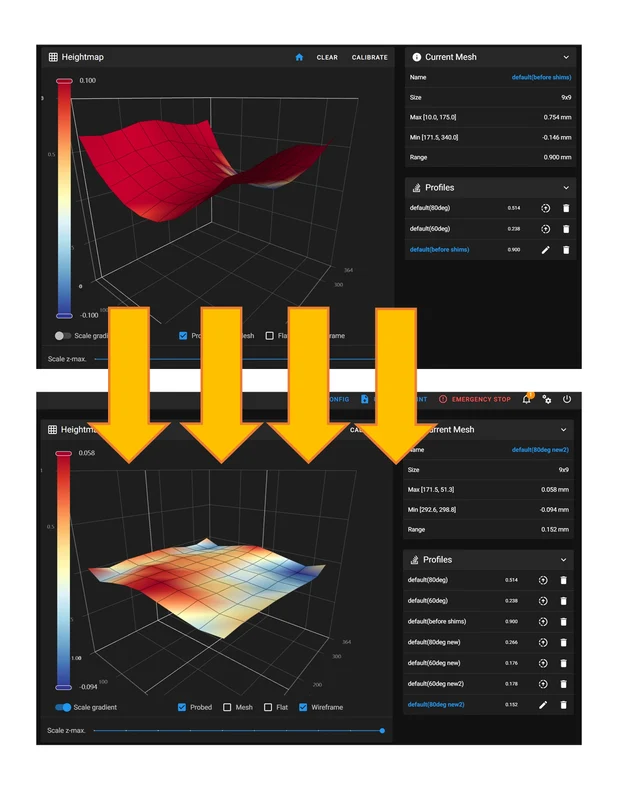

Вот что у меня получилось для моих новых карт высот. Вам захочется найти ту золотую середину, которая находится между вашей обычной температурой в постели, при которой вы печатаете. Я очень доволен отклонением менее 0,2 мм.

Вот ссылка на мою оригинальную публикацию в субреддите Sovol...

www.reddit.com/r/Sovol/comments/1gkr22r/how_i_fixed_my_sv08_taco_bed/
