Проект Bounce4Nap

Мотор для Федервигена своими руками
— Эйнфах
— сихер (энткоппельт)
— гюнстиг
— Открытый исходный код
— Обновление прошивки (Timer-Funktion, SilentMode и т. д.)
— Серво-версия geplant

Распечатать инструкции

1. Друктейле
Моторхолтер:
Prusament PLA, 0,2 мм, 20 % наполнитель (um die Löcher herum 100 %), опора для прочного ручного управления Zylinder

Информация:
Prusament PLA, 0,2 мм, заполнение 15 %, опора для ручной работы Stützverstärker

Зейльвинде:
Prusament PLA, 0,2 мм, заполнение 15 %, опорные накладки Aufmalstützen

Дрекнауф:
Prusament PLA, 0,2 мм, заполнение 15 %

2. Спецификация
Если вы нажмете на дополнительные компоненты, сначала вы получите артикль, который вам нужен.
Ich erhalte über die Links keine Provision!

Ардуино Нано

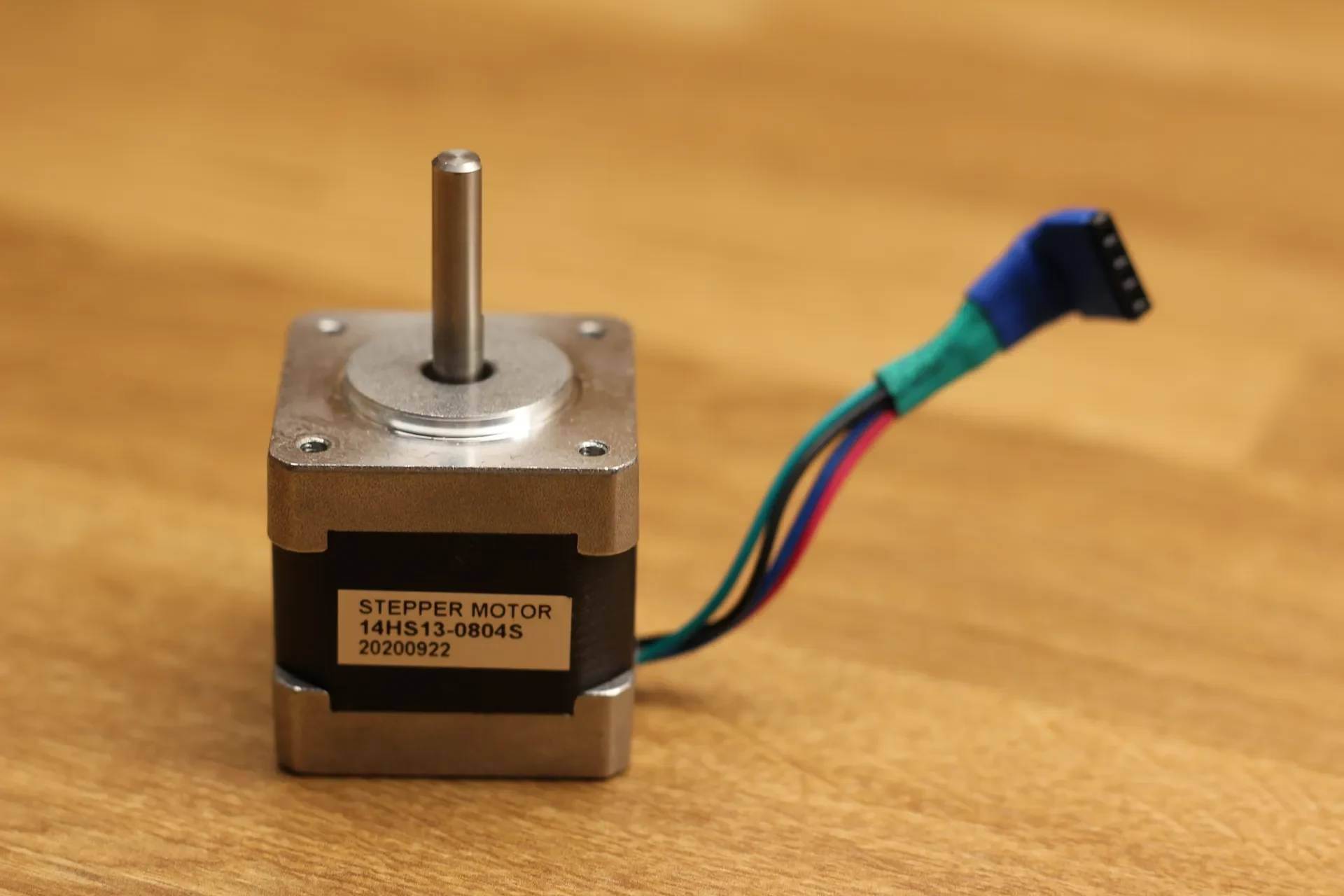

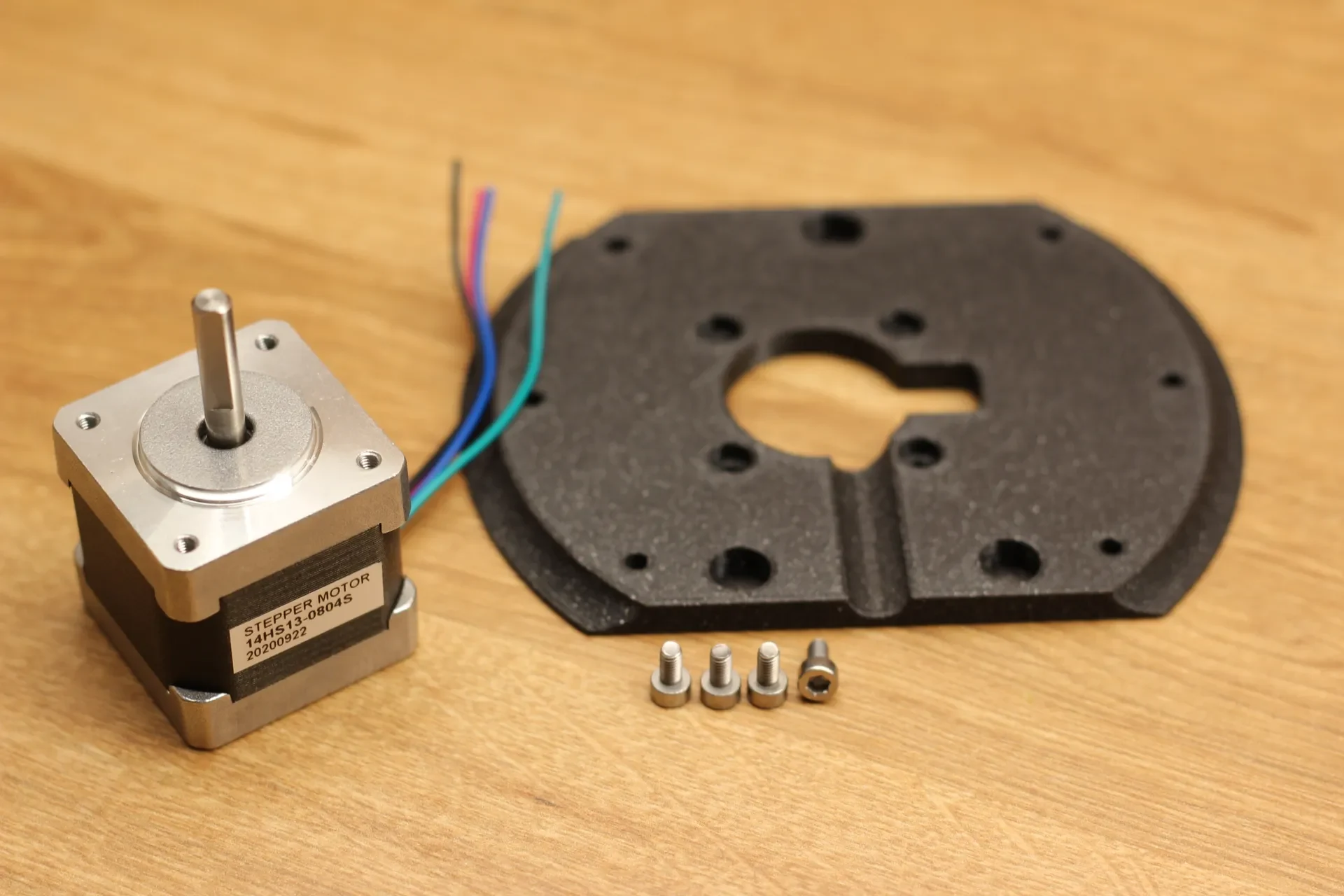

Шриттмотор NEMA 14
Шриттмотортрейбер DRV8825
потенциометр
Конденсатор 16В 100мкФ
Сервокабель
Шалтер
округ Колумбия-Букс
12 В постоянного тока-Netzteil

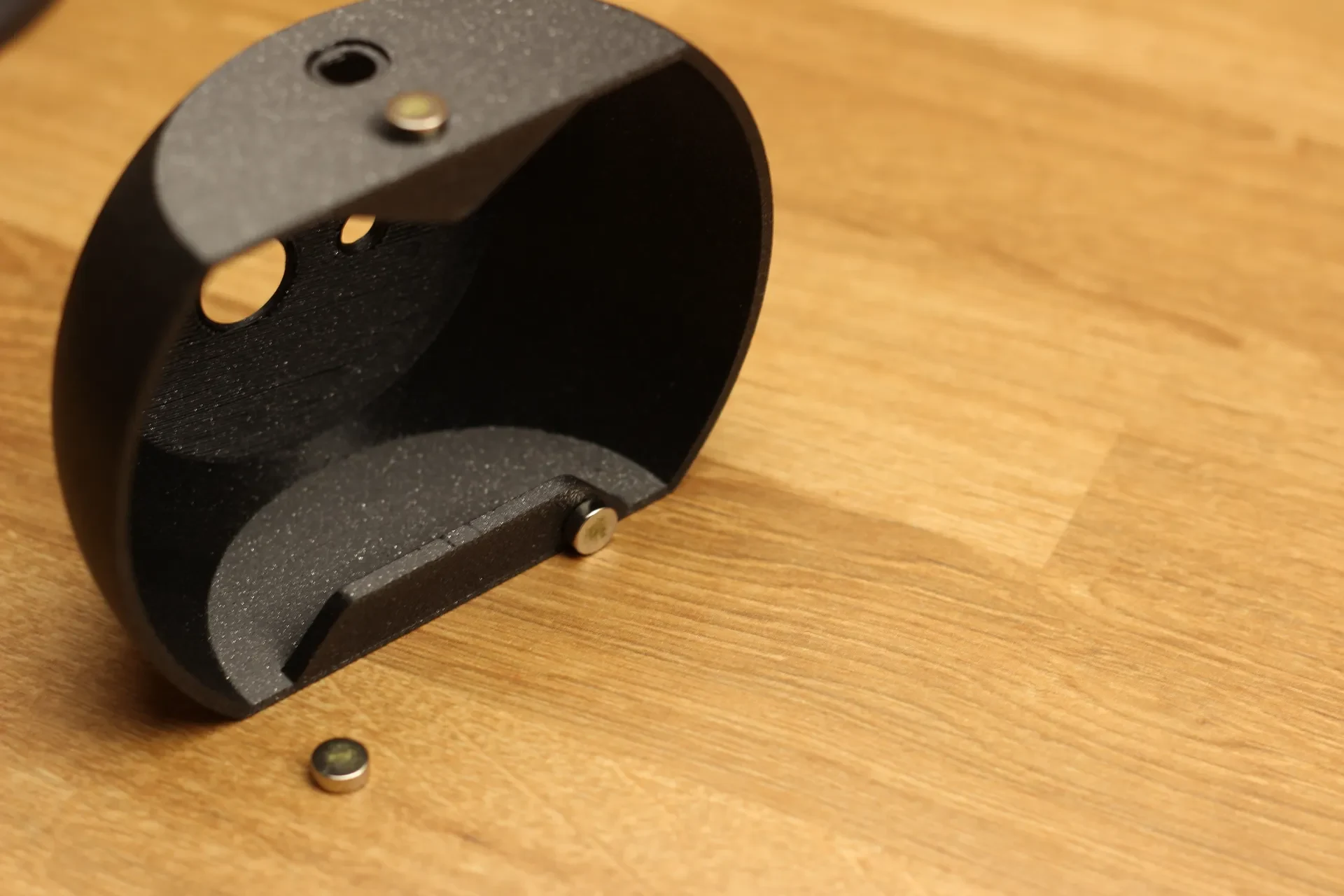

12 неодиммагнетиков (Durchmesser 8 мм / Dicke 3 мм)
4x M3x6 Цилиндеркопфшраубе
6x M3x12 Цилиндеркопфшраубе
6x М3-Муттер
Эдельштальринг

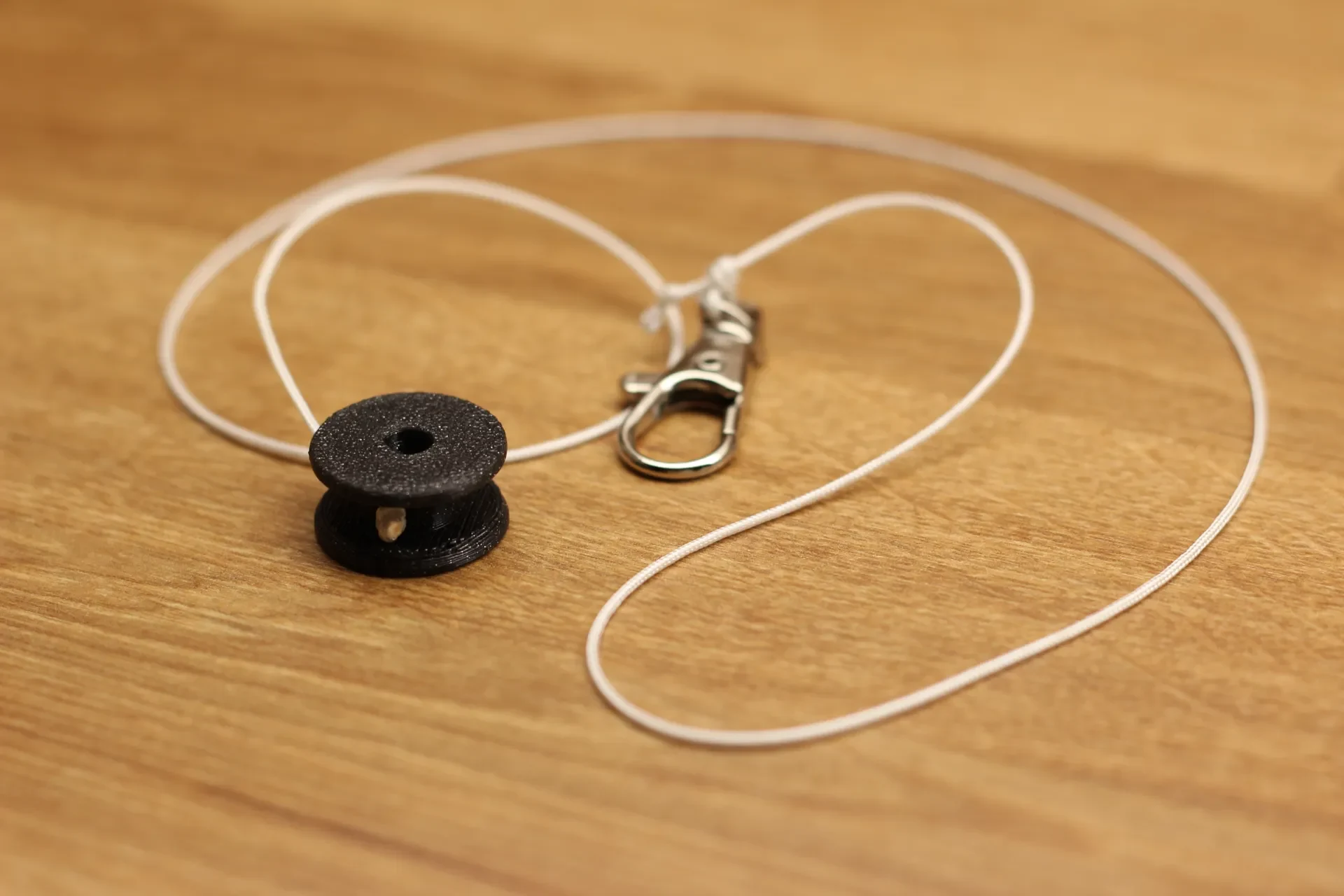

Нейлоншнур
Лохрастерплатин
Стифлейсте
Бухсенляйсте

Необязательно:
Карабинер
Силиконлице

3. Монтаж

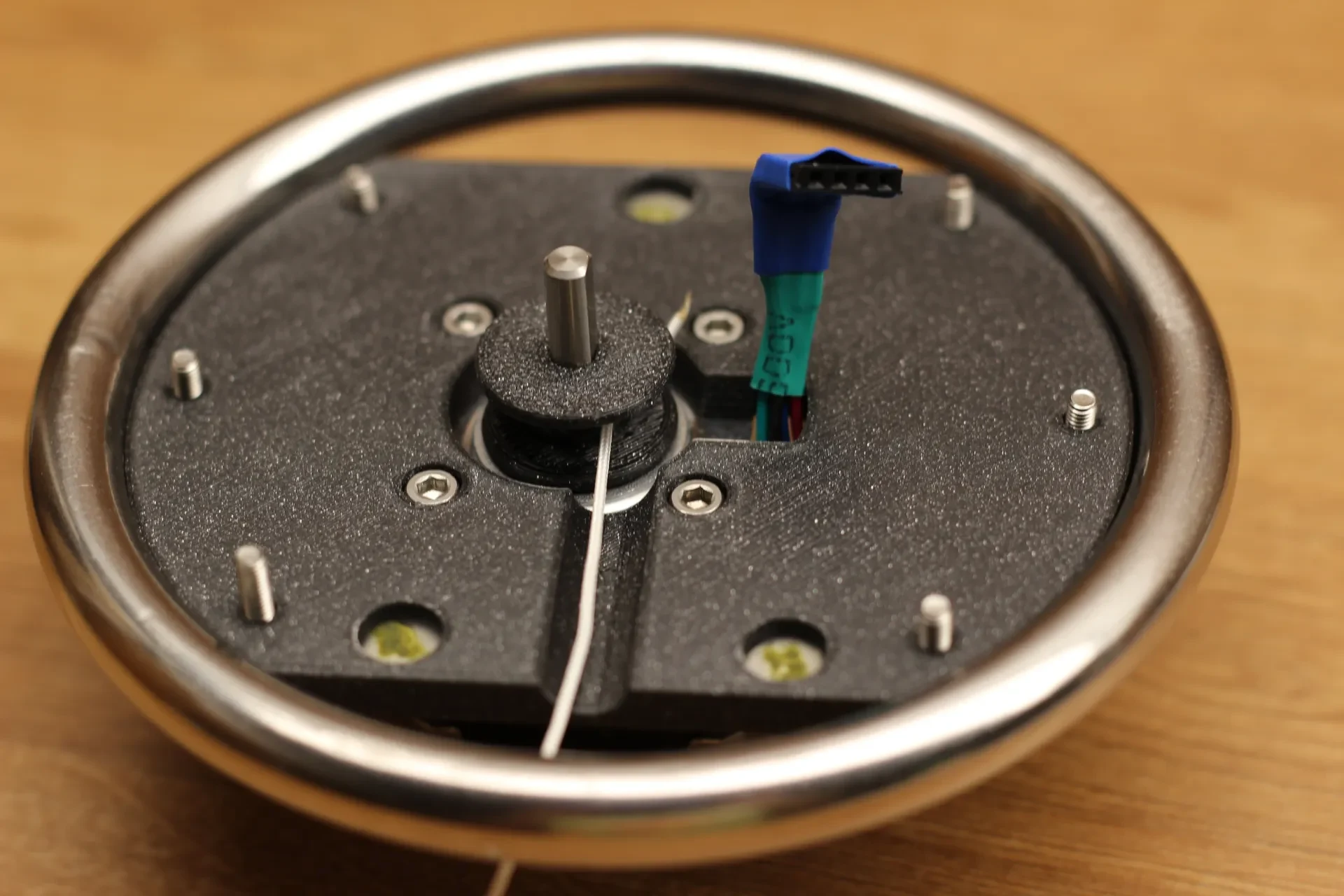

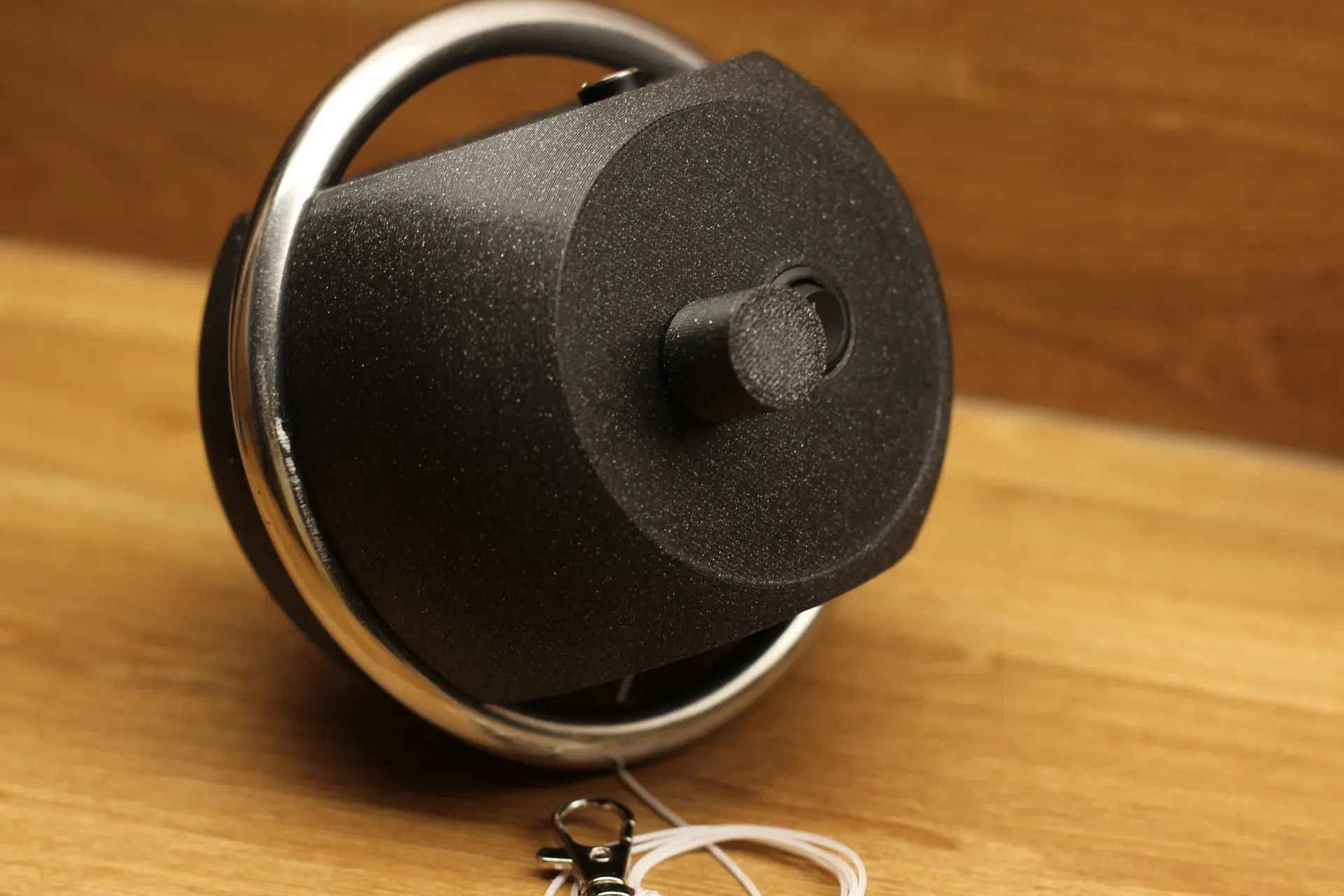

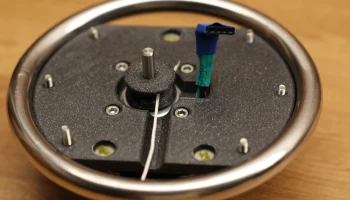

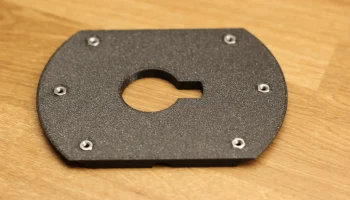

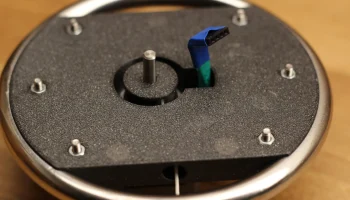

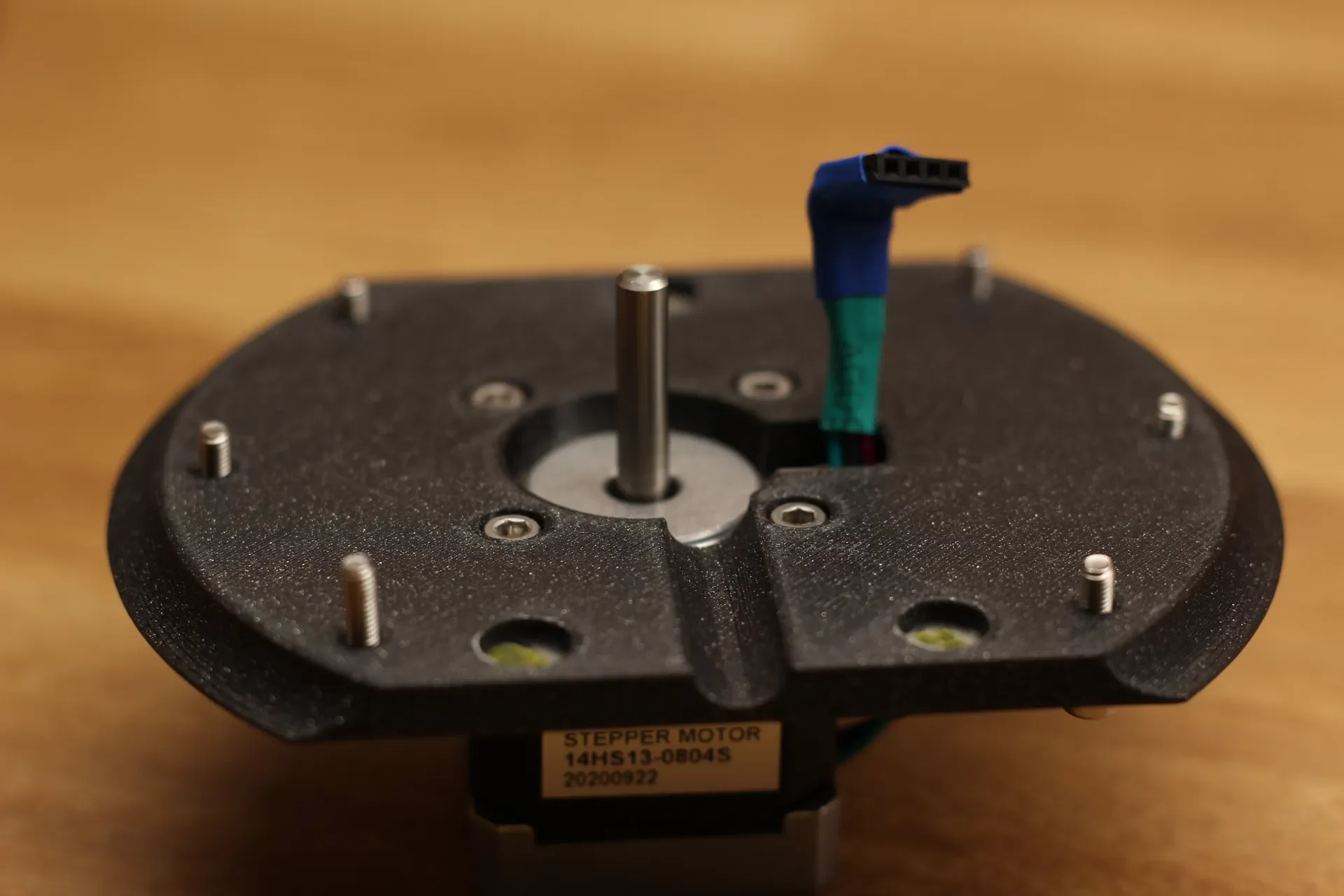

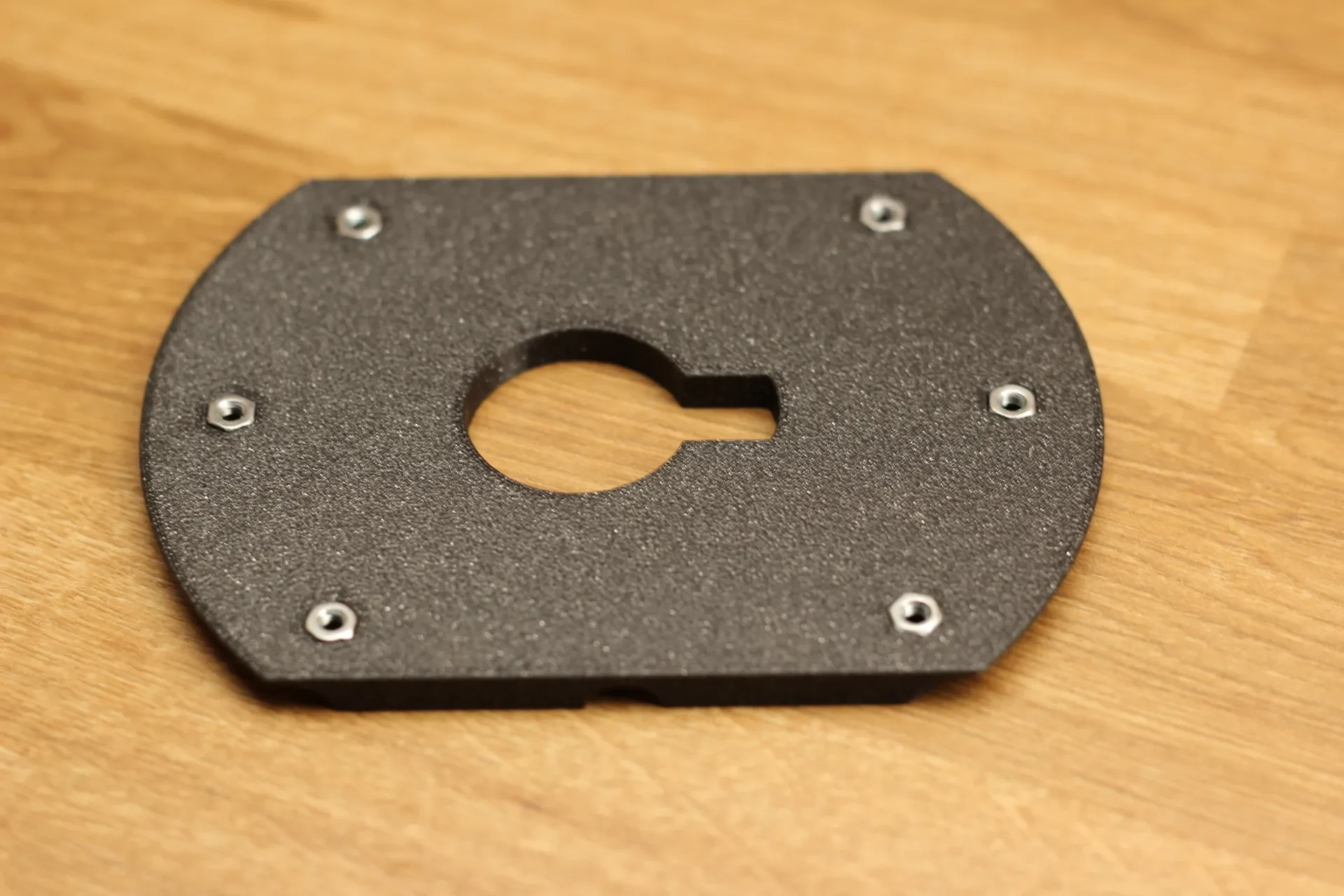

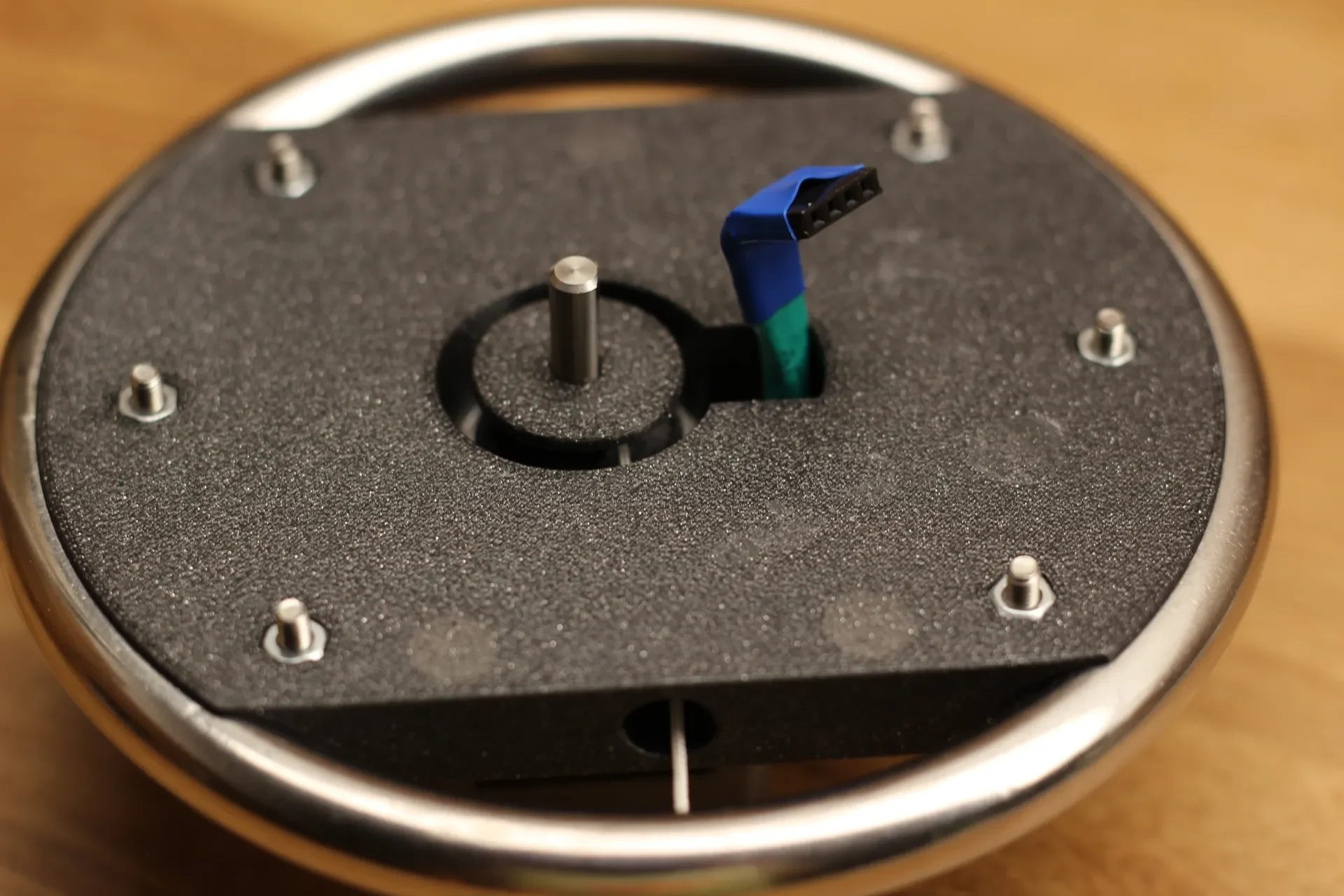

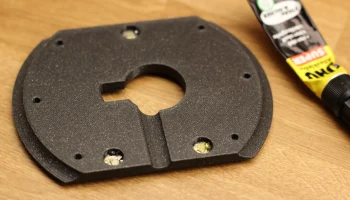

Все компоненты Der Zusammenbau aller являются простыми и могут быть использованы для просмотра фотографий. Если вы хотите, чтобы ваша электроника была акт��вирована, а Arduino самостоятельно запрограммирована, вы можете получить дополнительные сведения. Я хочу, чтобы мой друг был моим другом, когда я узнал свой вариант в сообщениях сообщества. Если вы хотите, чтобы номер был выбран, вам необходимо выполнить план и выполнить план остановки, когда встроенное программное обеспечение будет функционировать.
Außerdem muss die Referenzspannung am Schrittmotortreiber justiert werden, Anleitungen dazu findet man zu Hauf im Netz. Ich habe 0,4 V eingestellt. Mir Hat diese Seite ganz Gut Geholfen.

Zu meiner Platine habe ich einen Schaltplan mit dem Programm Fritzing ertellt. Если вы не можете найти формат даты прямо сейчас, вы можете найти его здесь.

Du brauchst folgende Werkzeuge:
Инбусшлюссель (2,5)
Лётколбен
Мультиметр
Шраубендреер
Секунденклебер

4. Прошивка
Если вы используете Arduino, вы можете получить встроенный файл Firmware.ino, загруженный и потерянный. Falls du aber ganz neu auf dem Gebiet bist, findest du hier eine Schritt-für-Schritt Anleitung.

Шритт-фюр-Шритт
Folgende Anleitung bezieht sich auf die Programmierung mit einem Windows PC. Если ваша другая система не работает, вы можете быть укушены в Forum um Hilfe.

Установите и установите Arduino IDE.
Используйте Arduino для USB с вашим компьютером. Это может быть связано с чипом, который обеспечивает надежную связь через USB, но в Windows ничего не происходит автоматически. Вы сначала в сети можете найти и установить устройство. Eine genaue Erklärung der Thematik müsstest du gegebenenfalls selbst recherchieren, vermutlich bist du aber mit dem suchbegriff CH340 ganz Gut beraten.
Используйте Arduino IDE для создания Arduino. Прежде чем использовать плату Arduino, необходимо выбрать правильный процессор и использовать COM-порт. Доступ к COM-порту Arduino доступен только в диспетчере приложений Windows.
Binde nun die Bibliothek für den Schrittmotortreiber ein. Unter dem Reiter Werkzeuge wählst du den Punkt Bibliotheken verwalten… и что-то вроде «AccelStepper». Откройте Библиотеку и установите ее.
Откройте «Firmware.ino» или откройте Arduino IDE. Nun musst du nur noch auf Hochladen klicken. Фертиг!
