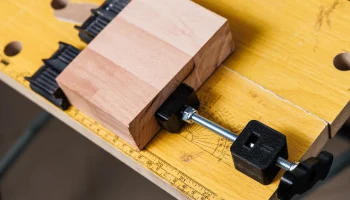

Регулируемый тиски/подставка
Это регулируемый блок или скамейка, которая работает как тиски. Идея состоит в том, чтобы обеспечить больший захват при работе с деревянными деталями, которые невозможно легко удержать на месте другим способом.
Требуется дополнительное оборудование:
1 болт M8 (или 5/16) — предпочтительно 100 мм (3,94 дюйма) или длиннее.

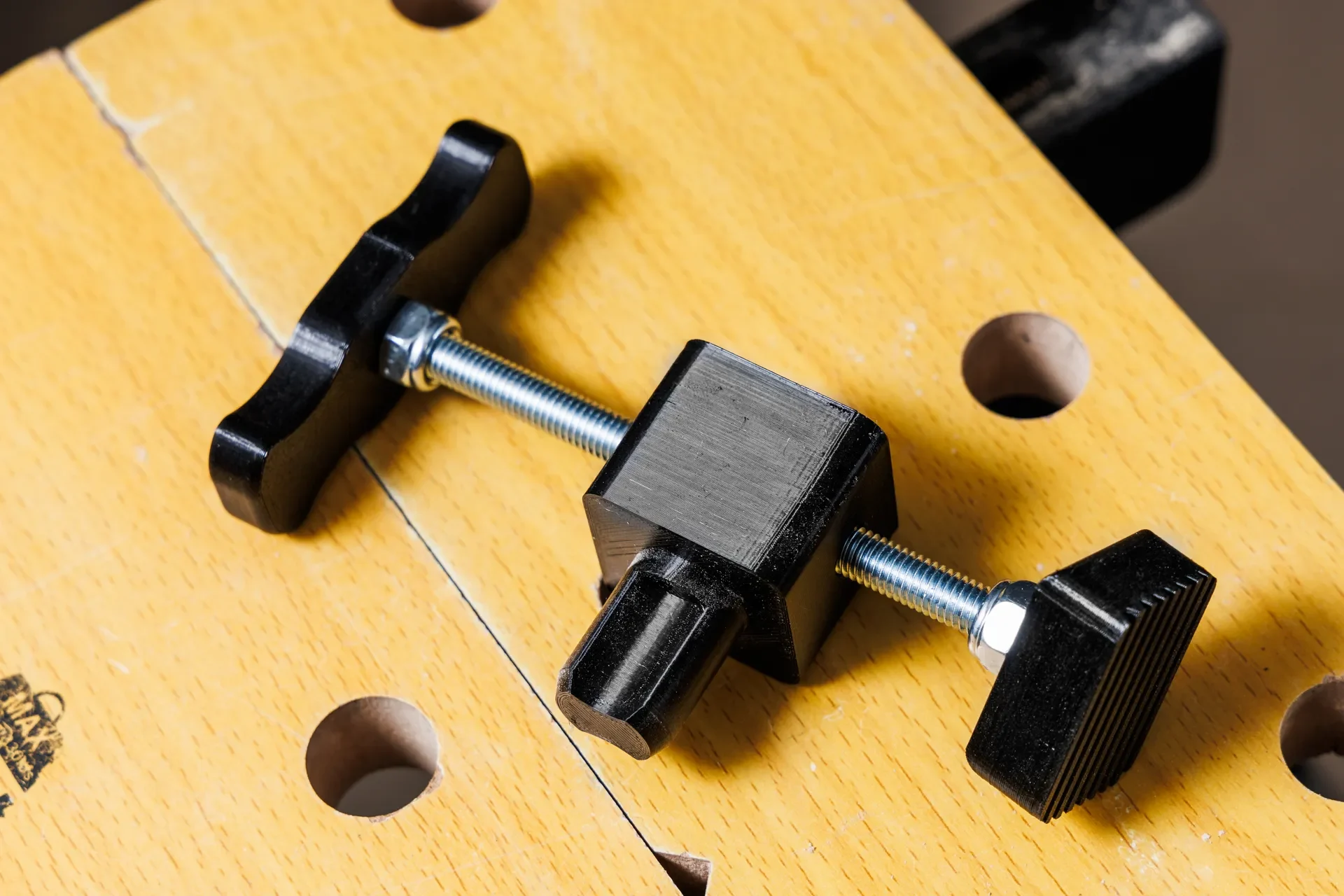

2x (дополнительно) самоконтрящиеся гайки M8 (или 5/16) для фиксации рукоятки (дополнительно) и для фиксации шара.
1 (дополнительно 3) гайки M8 (или 5/16) для основного корпуса, для фиксации ручки (если вы используете ручку) и для фиксации шара (дополнительно, если вы не хотите использовать самоконтрящуюся гайку).

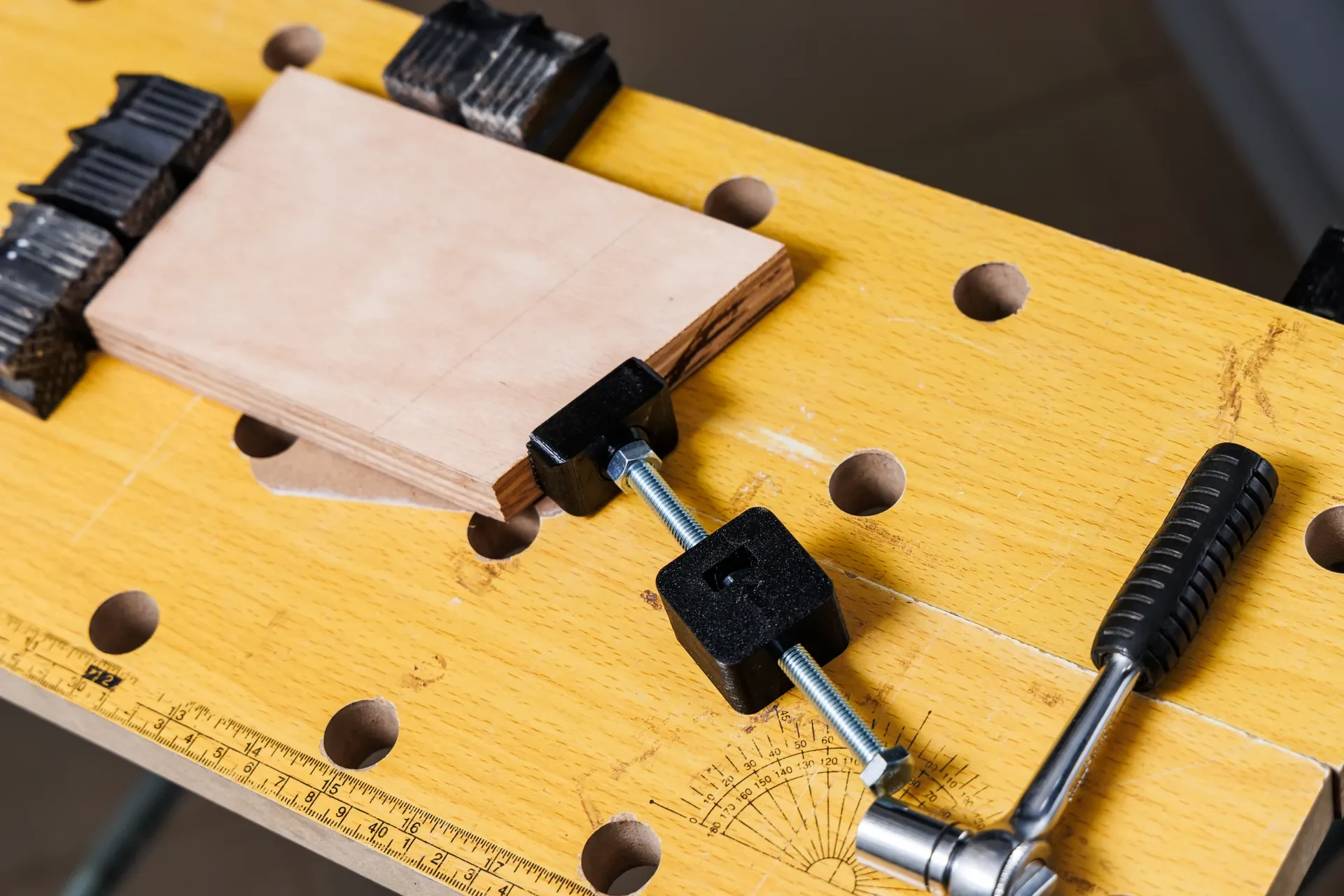

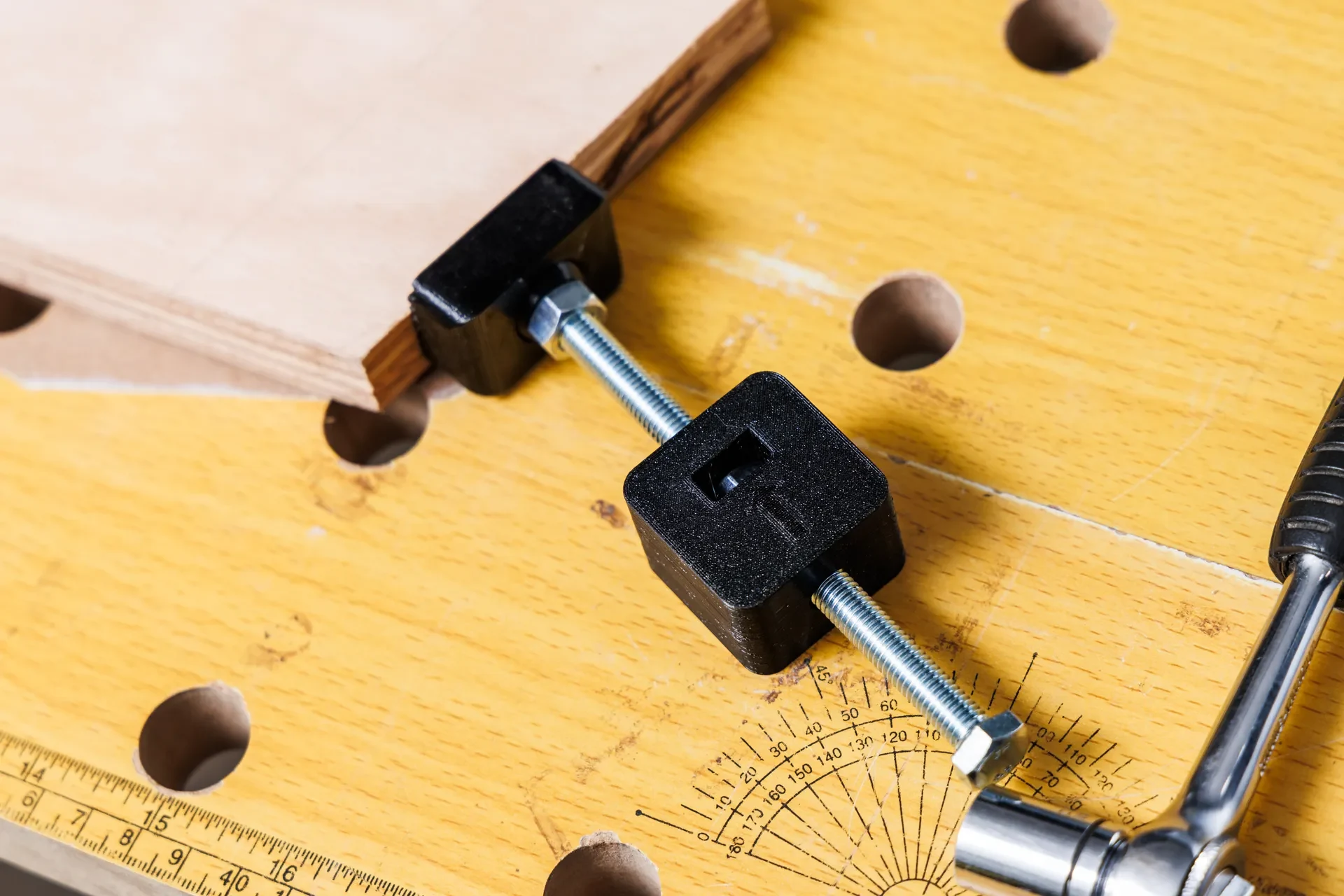

Ручка не является обязательной. Если у вас нет места для ручки, можно использовать трещотку.

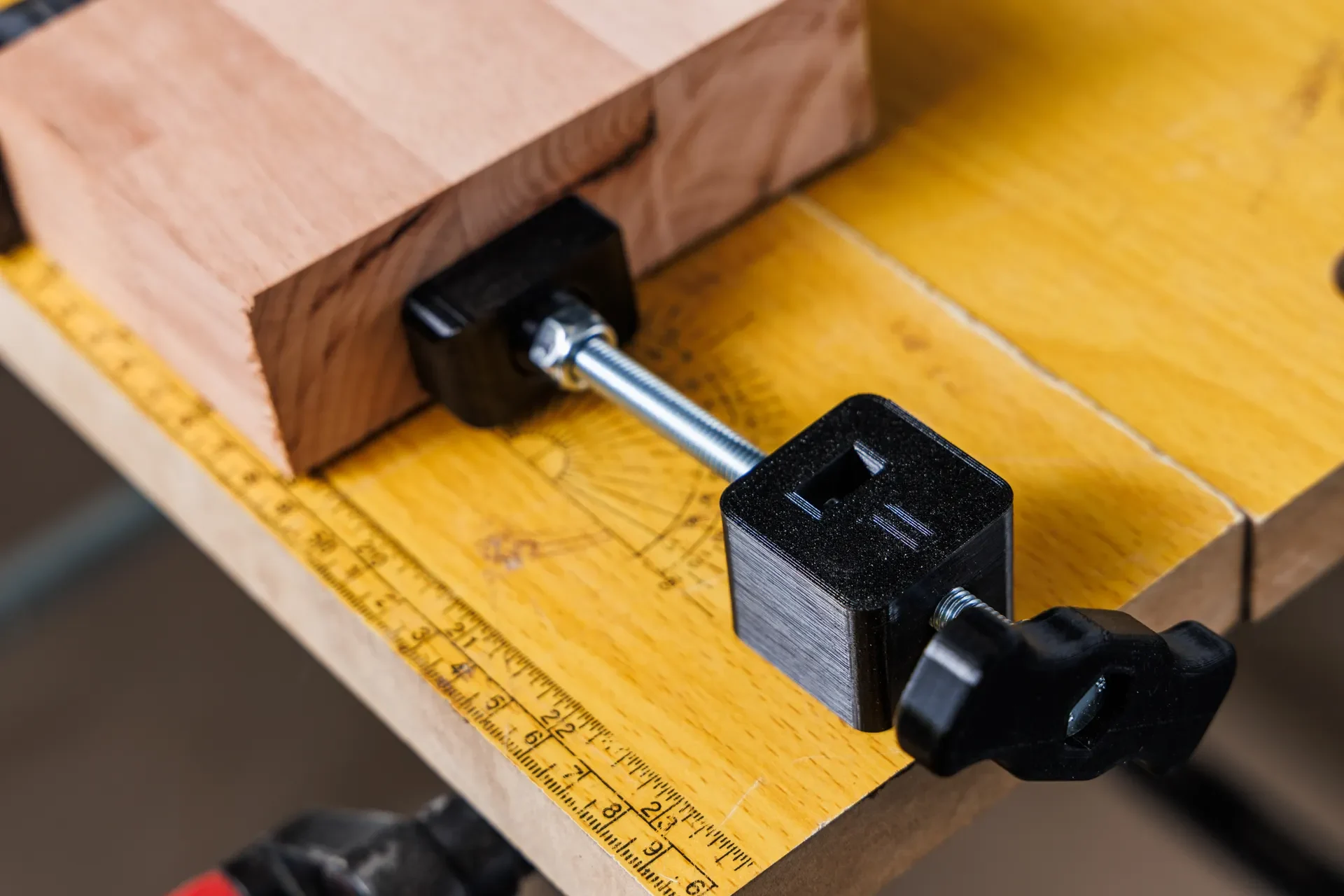

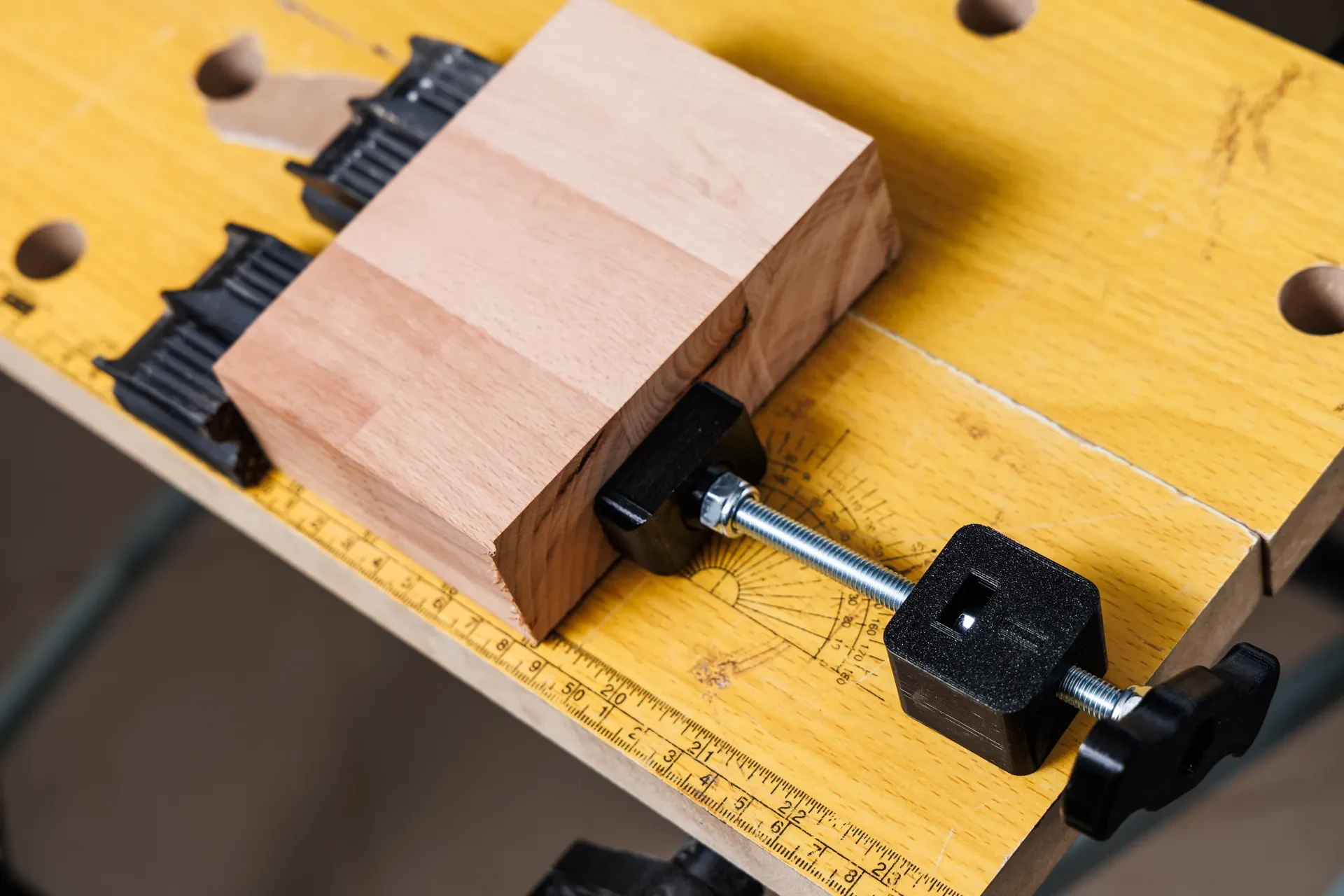

Есть два варианта основного корпуса — низкий и высокий. Низкая версия ��азмещает деталь, прижимающую заготовку, как можно ближе к верстаку (подходит для тонких заготовок), а другая версия размещает ее на 4 мм выше (подходит для более толстых заготовок).
Работает с отверстиями диаметром 20 мм на верстаке. Обновление: теперь есть опция 3/4. Я готов сделать ремикс на другие размеры — просто дайте мне знать в комментариях, какой размер вам нужен.
Используйте любой материал, который вам нравится, но помните, что он должен быть прочным (рекомендуемый минимум — PETG). Нет необходимости в опорах.
Распечатайте в такой ориентации:
Сборка:
