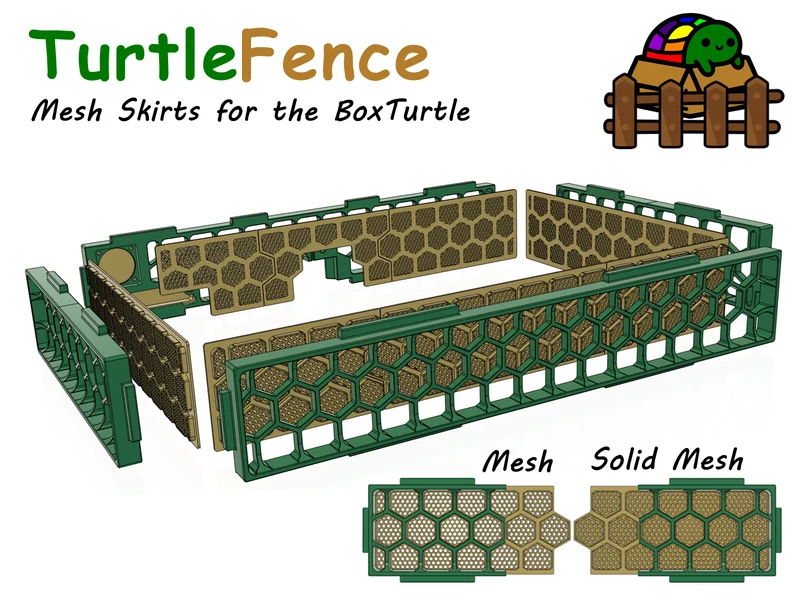

TurtleFence - сетчатые юбки для BoxTurtle
Не знаю, как я хотел юбки для своего BoxTurtle, идти ли по пути настоящей сетки или, скорее, выбрать только сетчатый вид, но напечатать их сплошным, Я поигрался с CAD, чтобы выделить сетку в отдельную часть, а также провести некоторые оптимизации, добавил поддержку Lane Control и настроил заднюю юбку дополнительной пластины.
Если вы построите вольер BoxTurtle:
Он поставляется с другой передней юбкой, но есть TurtleFence для корпуса, в котором есть необходимые вам передние части.
Ставьте лайк, если вам действительно нравится эта модель и вы ее используете. Это поможет приобрести несколько прусаметров нити, которая необходима для всех тестовых отпечатков при создании моделей, которыми можно поделиться с вами!
Детали и опции
True Mesh против Solid Mesh
Вы можете выбрать один из двух вариантов сетки:

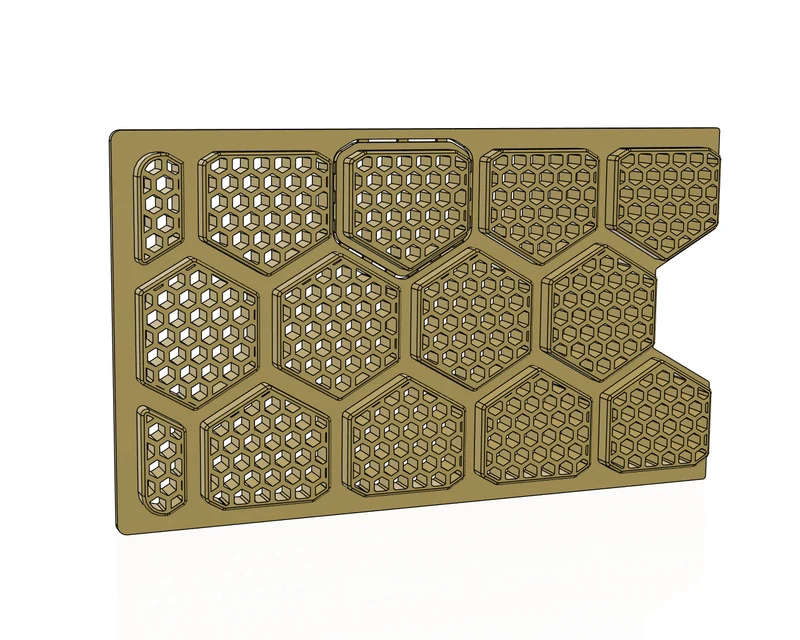

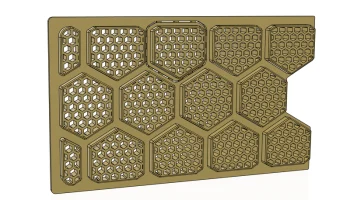

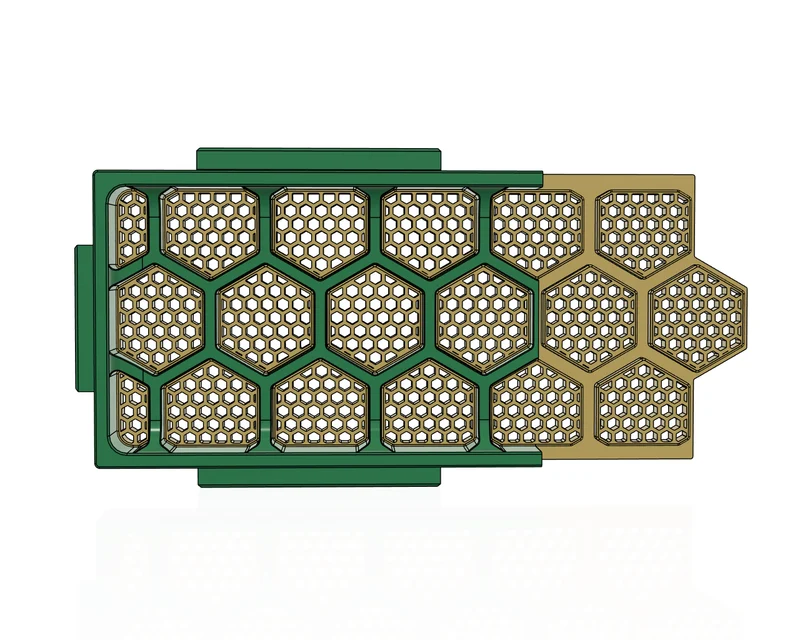

Стандартный Mesh, больше о нем сказать нечего, позволяет немного заглянуть во внутренности.

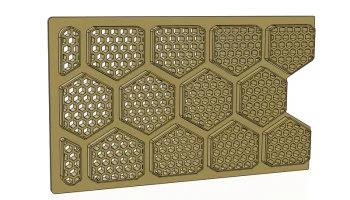

… и вариант Solid Mesh, который придает вам вид сетки, но при этом заключает в себе все.
Что бы вы ни выбрали, часть юбки одинакова, поэтому вы можете поиграть и выбрать то, что вам нравится в любое время.
Моно или многопартийный

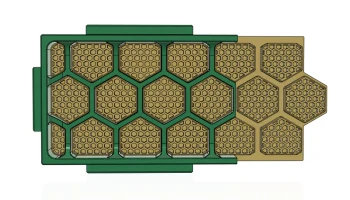

Передняя и задняя юбки, а также все вставки представлены в моно- и многокомпонентном варианте. Если ваша сборочная пластина позволяет это, выберите моно-версию.
Я не создавал версию, состоящую из нескольких частей, для сторон, так как предполагаю, что большинству людей удастся распечатать ее монохромным способом. Но если вам нужен вариант, состо��щий из нескольких частей, просто напишите мне.
Варианты передней юбки Lane Control
Стандартное управление полосой с предварительной обрезкой готово

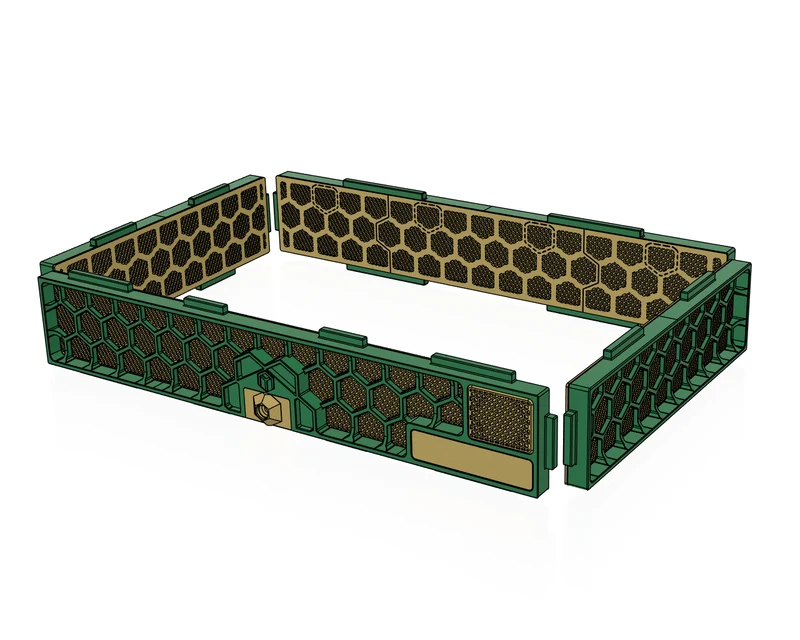

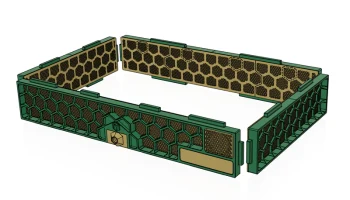

Чтобы подготовиться к Lane Controls, я создал несколько вариантов вставок на переднюю юбку:
Стандарт: Если вам не нужен контроль полосы движения

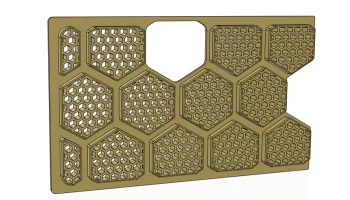

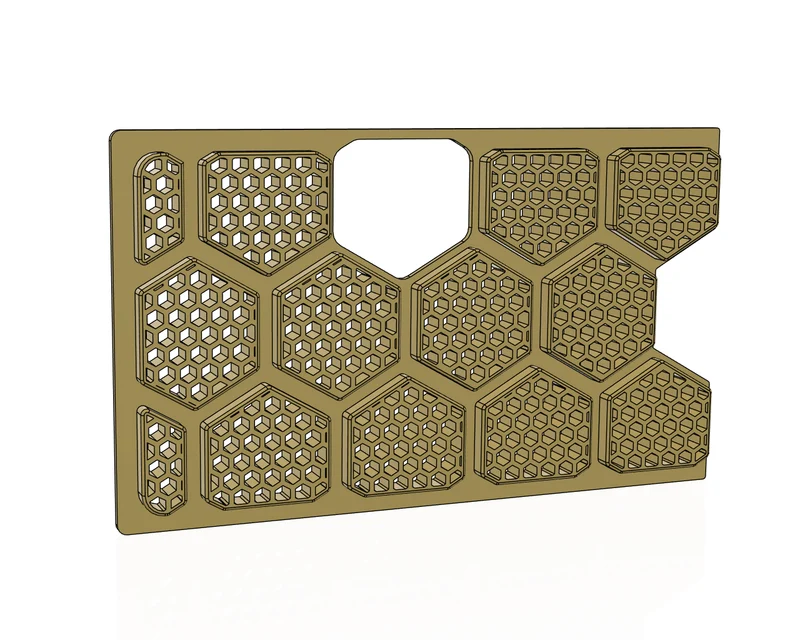

Предварительная обрезка Lane Control: может использоваться в стандартной комплектации (без Lane Controls), но та��же позволяет легко делать обрезки для добавления Lane Controls в любое время позже.
Готовность к управлению полосой движения: с вырезами, в которых будут располагаться элементы управления полосой движения.
Дополнительные пластины Задняя юбка

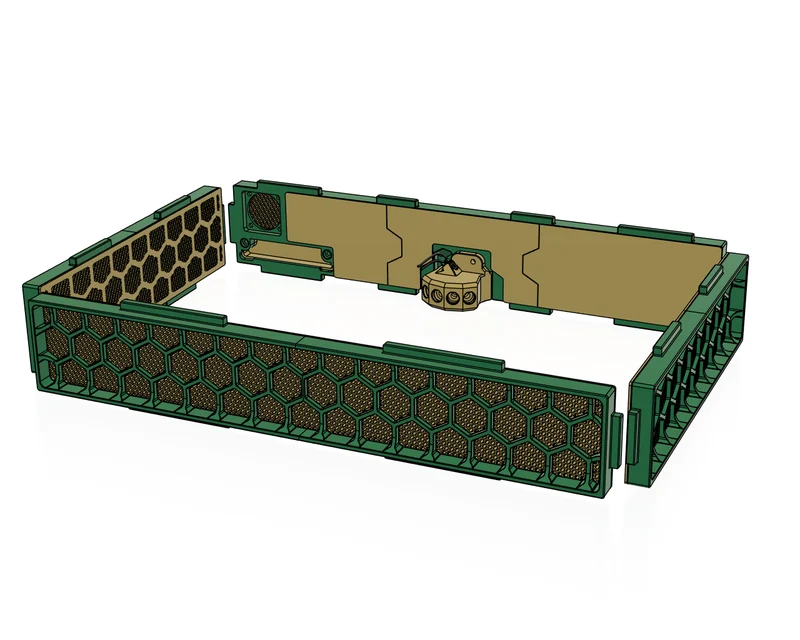

Мне очень понравилась идея задней юбки с дополнительными пластинами, поэтому я просто немного подкорректировал вентиляторную часть:
Прямоугольная сетчатая вставка, если вы хотите установить вентилятор.
… и «Черепаховую тарелку» на случай, если вы этого не сделаете
Но основная идея дополнительной панели (и вставки вентилятора): настройте ее под свои нужды (и проверьте в Discord, что уже доступно).
Печать и сборка
Печать: только задняя юбка требует некоторой поддержки там, где находится дополнительная пластина и вставка вентилятора (я уверен, что вы справитесь с этим в своем слайсере ;-)). В остальном ничего особенного, просто распечатайте его, как и все остальные детали вашего BoxTurtle.

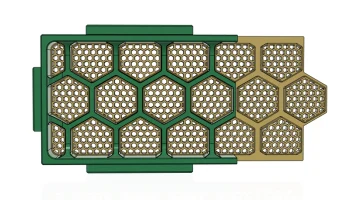

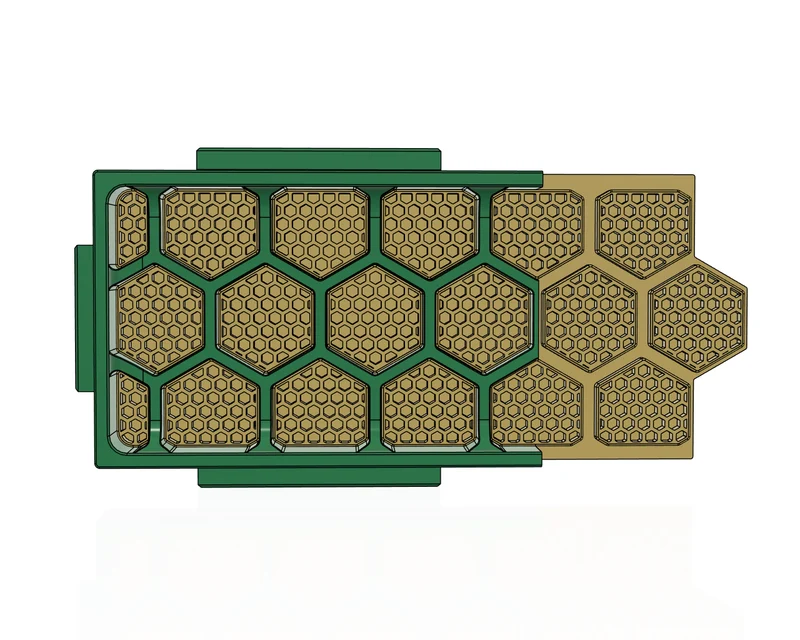

Юбки из нескольких частей: я хотел, чтобы после сборки юбки из нескольких частей не было зазоров. Поэтому я разработал вставки для соединения двух частей юбки без промежутков между частями юбки. С другой стороны, вам, возможно, придется немного отшлифовать крошечные места соединения между двумя частями юбок, чтобы ��честь слоновью ногу, чрезмерное выдавливание… но это нужно сделать за секунду (и интерфейс не будет виден после сборки).
Сборка: Вставки защелкнутся в юбке, и фрикционная посадка должна надежно удерживать их на месте. При желании вы можете нанести немного суперклея, и они навсегда приклеятся к юбке.
Спецификация: Для дополнительной пластины/вставки вентилятора требуются стандартные термофиксируемые вставки M3 Voron, соответствующие спецификации, и несколько винтов M3.
