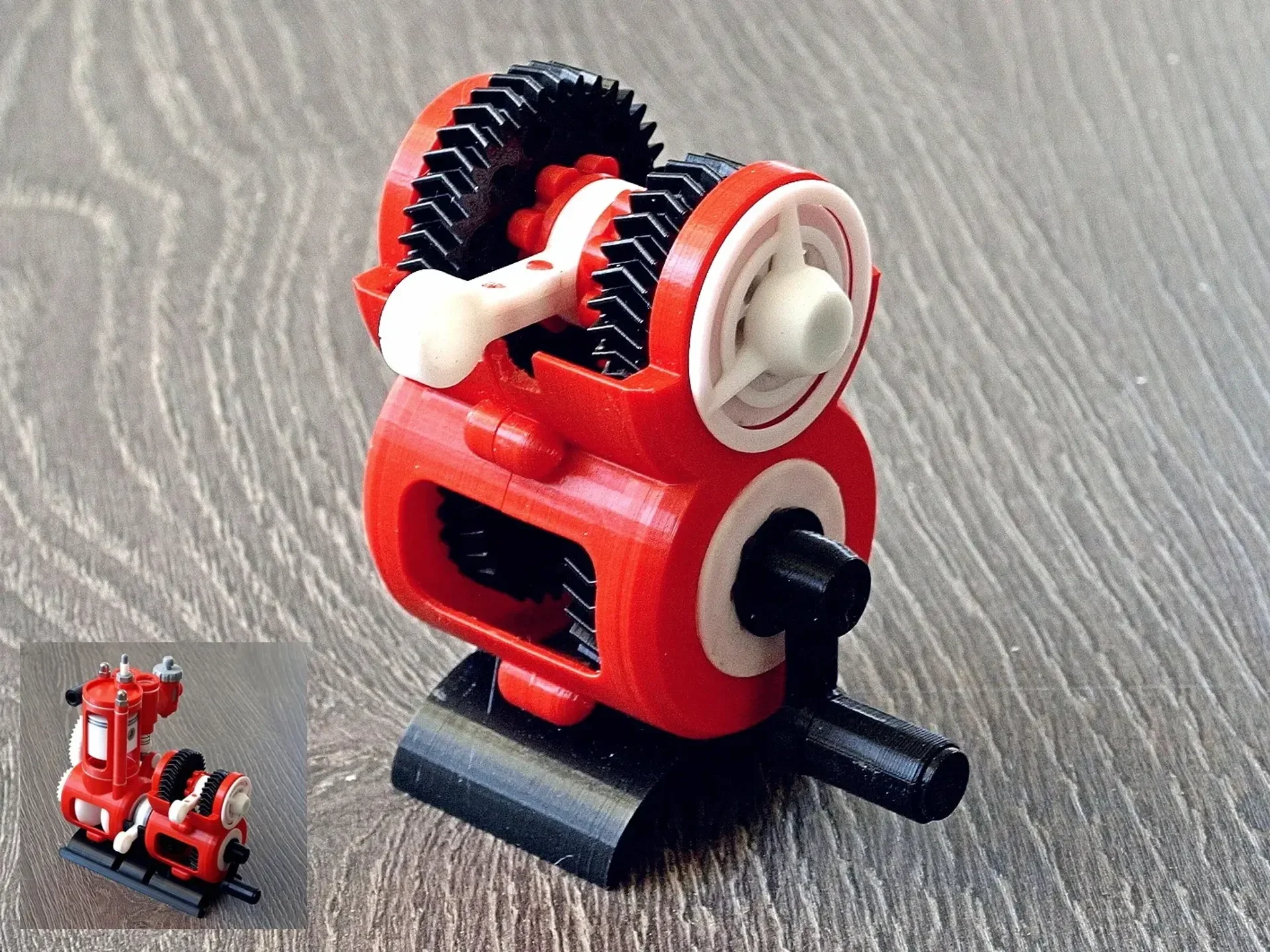

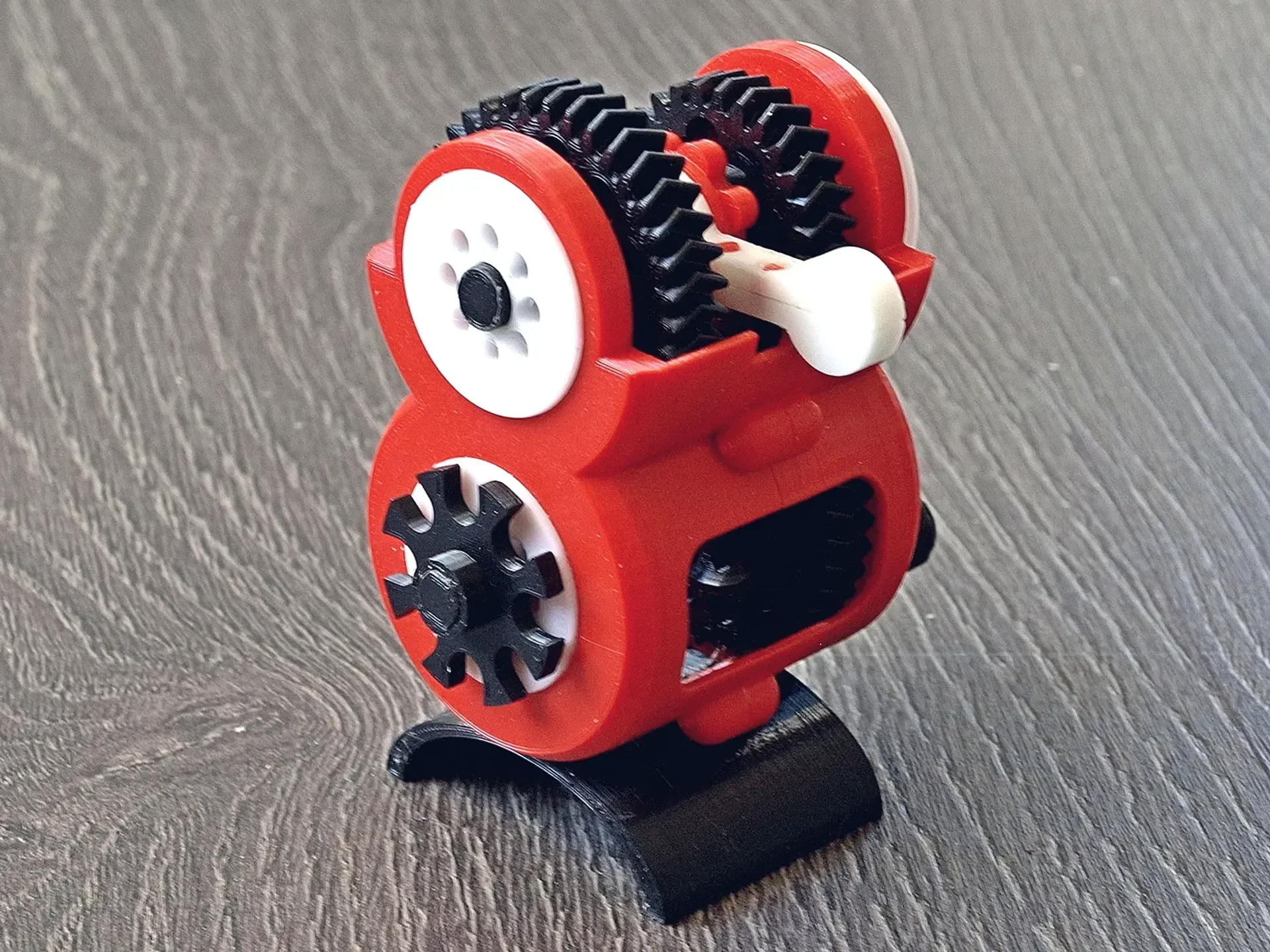

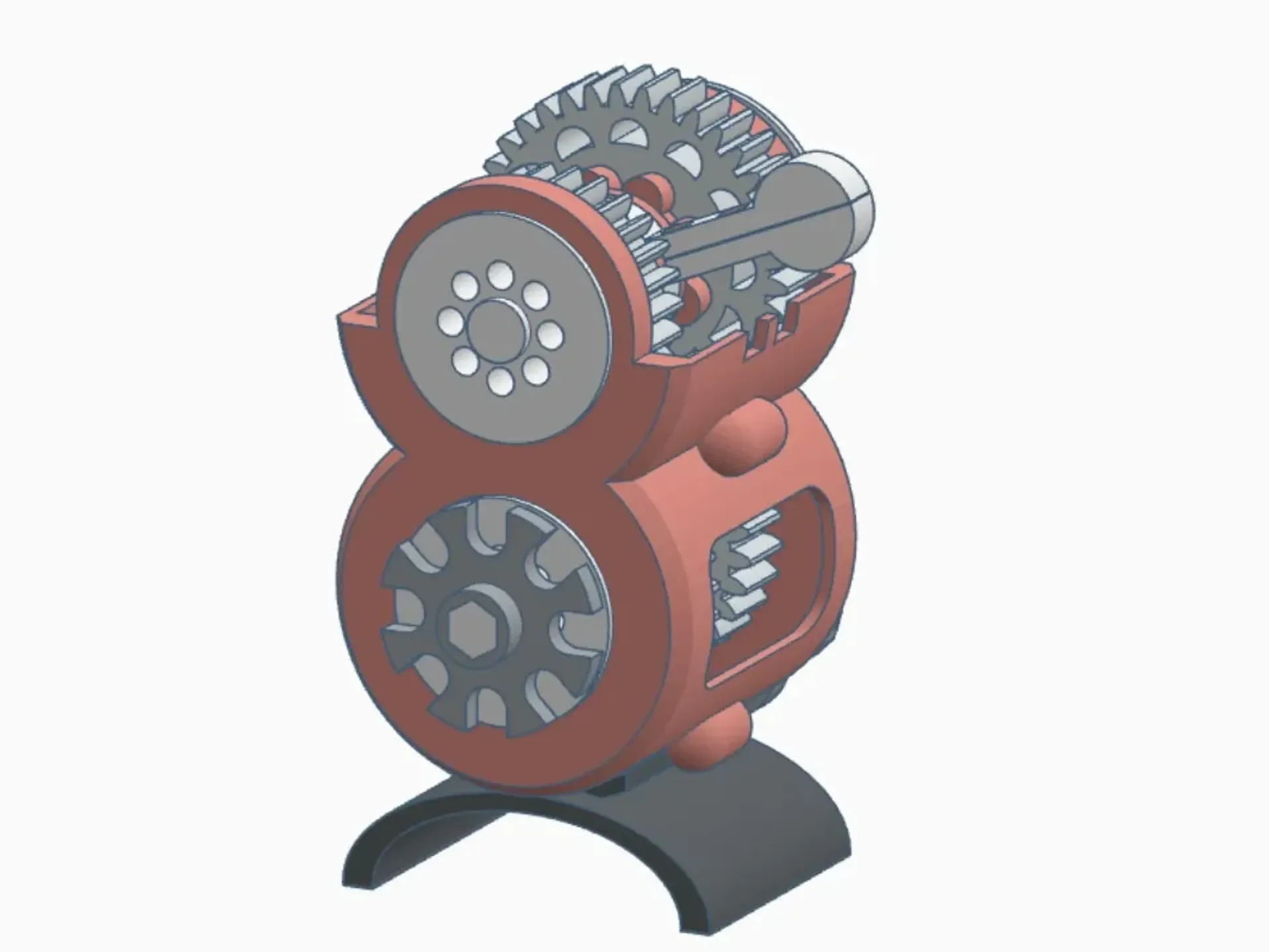

Двухскоростная коробка передач постоянного зацепления
В этом типе коробки передач все шестерни главного вала находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала. На главном валу установлена скользящая кулачковая муфта.
Передаточные числа 0,75, 1,33 и нейтраль.
Эта модель была разработана в Tinkercad.
3-ступенчатая коробка передач с передачей заднего хода: 3-ступенчатая коробка передач постоянного зацепления с передачей заднего хода от Bootjevaarder | Скачать бесплатно STL-модель | Printables.com
Печать и сборка
Детали следует печатать на гладкой рабочей пластине, а не на текстурированной.
Если возможно, ��збегайте слоновьей стопы.

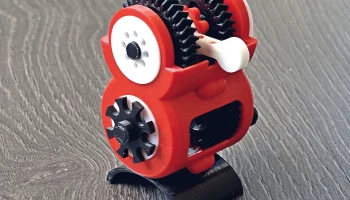

Модель я распечатал на принтере PRUSA MINI, пластик PLA+, высота слоя 0,15 мм.
При необходимости я использую твердый пластиковый клей.

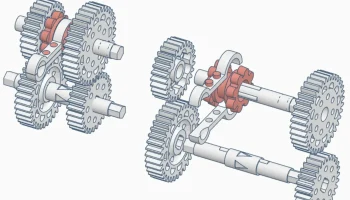

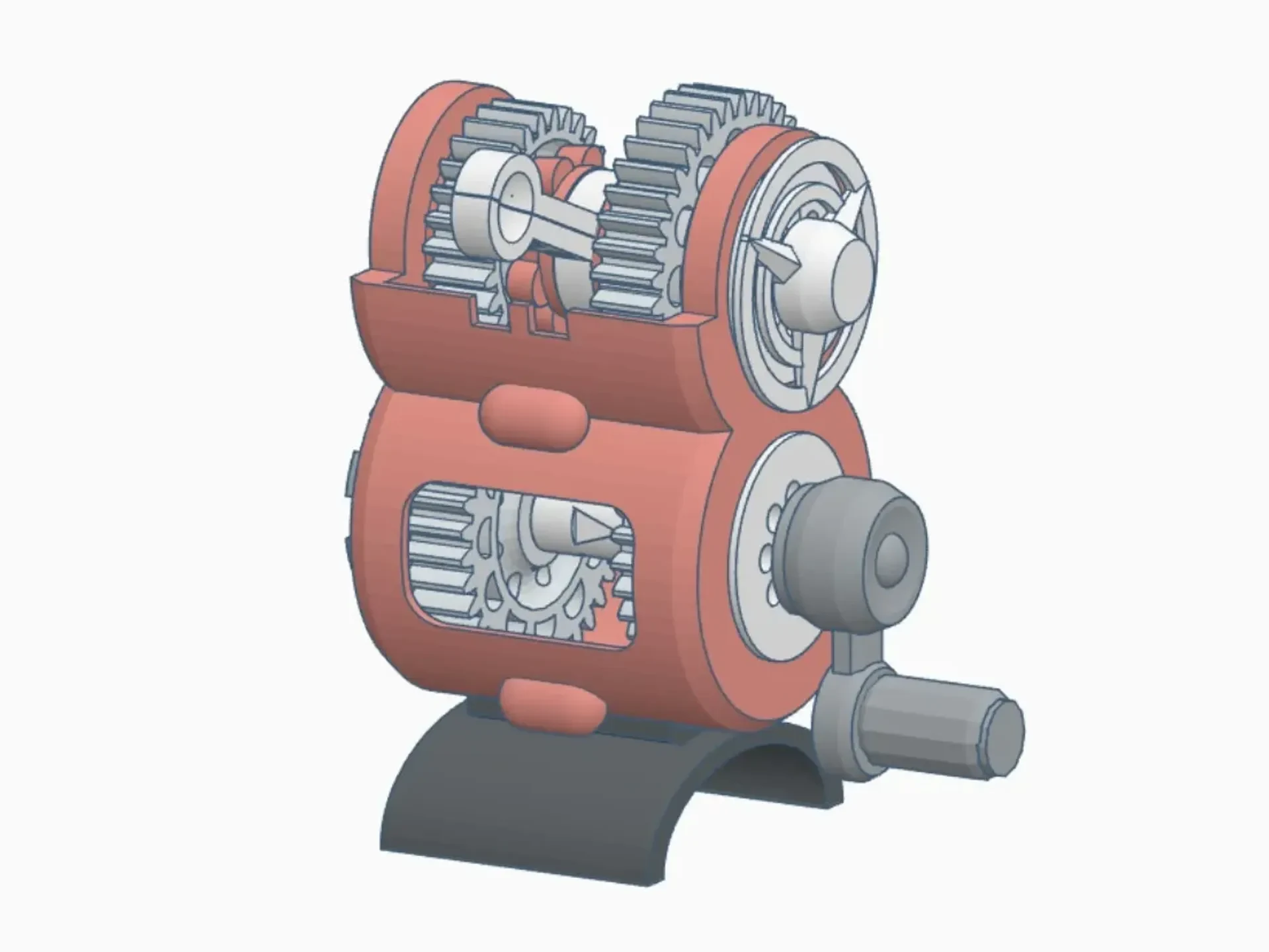

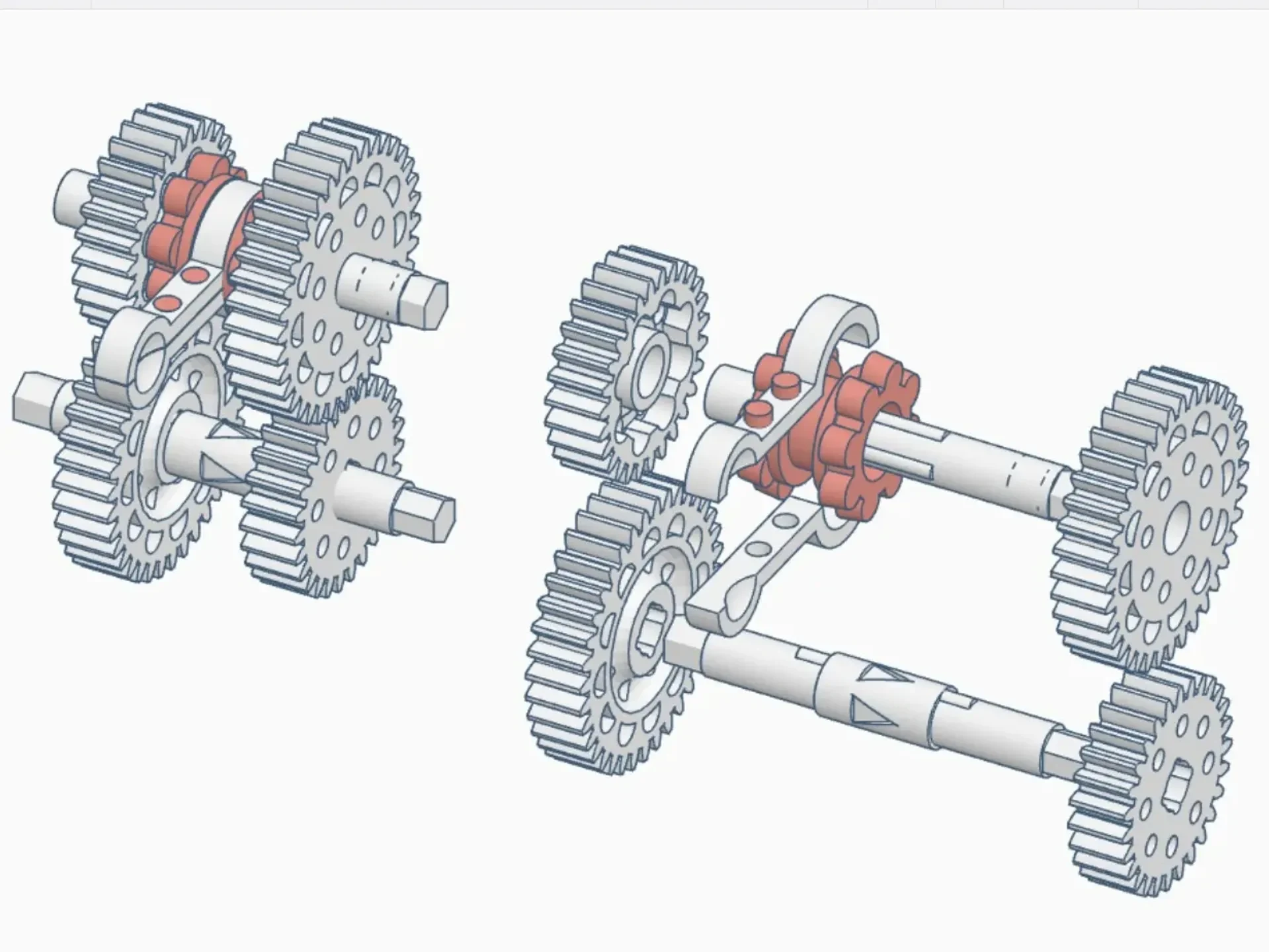

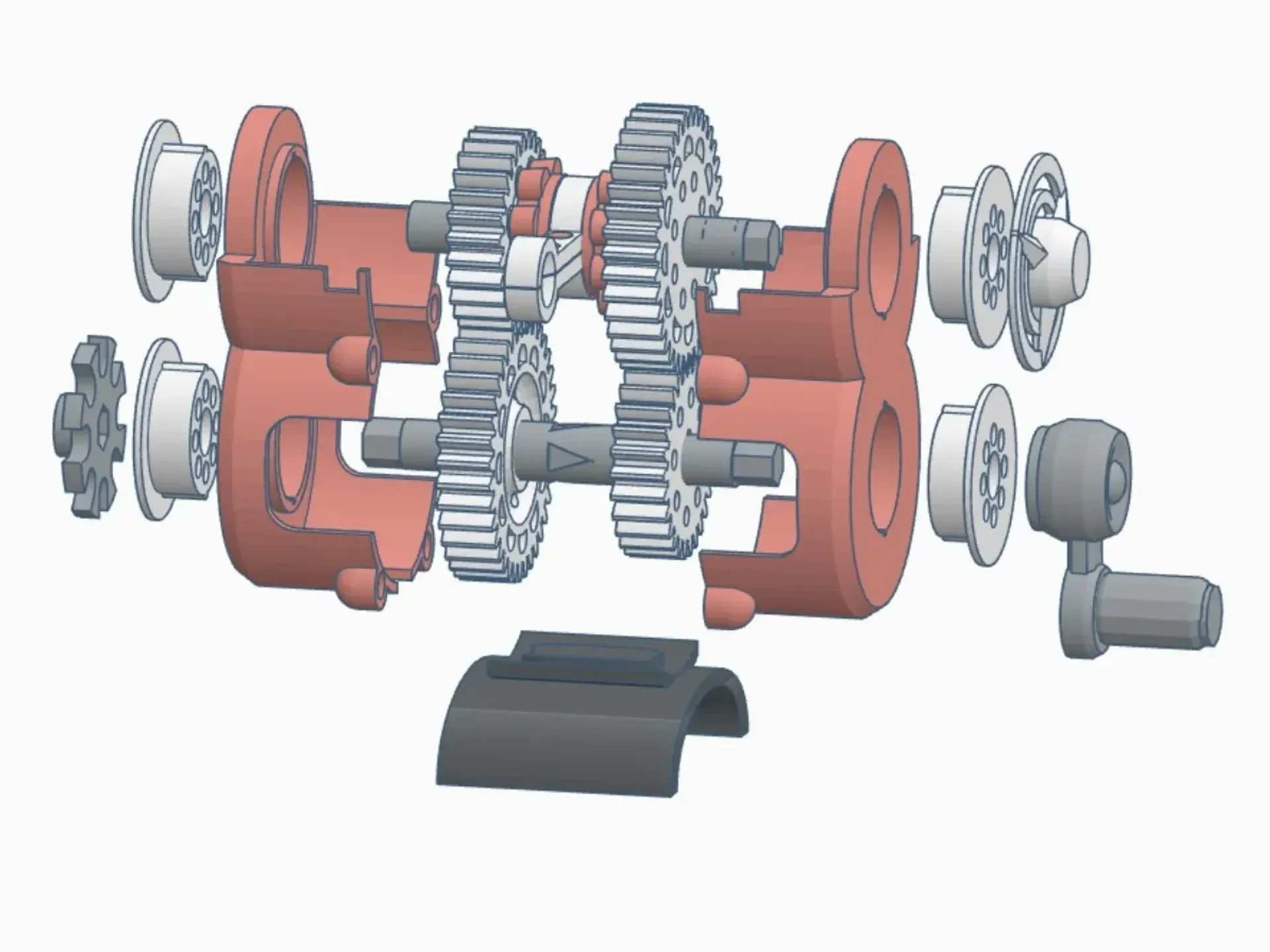

Для собранных и разнесенных изображений используйте файлы .stl A0… X0… (не печатать).
Печать и сборка в алфавитном порядке (А1 → Х1).
Выбор между прямозубыми и елочными передачами (A4 B2).
Размеры: 95 x 63 x 101 мм.
Вес: 0,1 кг.

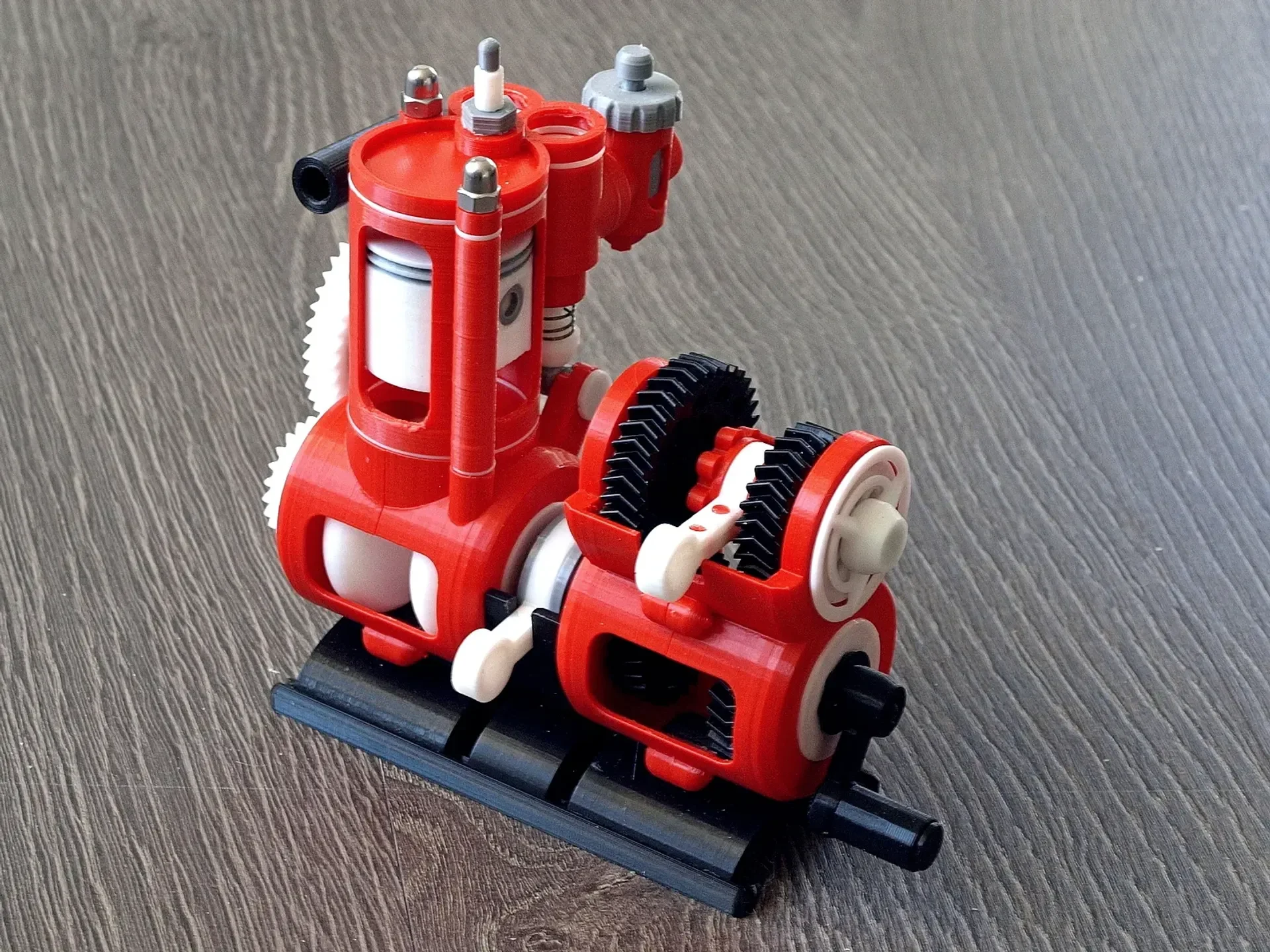

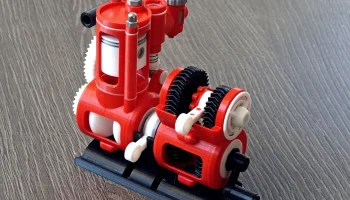

Подсоедините коробку передач к «4-тактному двигателю с плоской головкой» (= 135305).
Распечатайте детали X1 → X5.
4-тактный двигатель с плоской головкой от Bootjevaarder | Скачать бесплатно STL-модель | ПрусаПринтеры
Для соединения коробки передач с двигателем необходимо снять «Изогнутую рукоятку» двигателя.

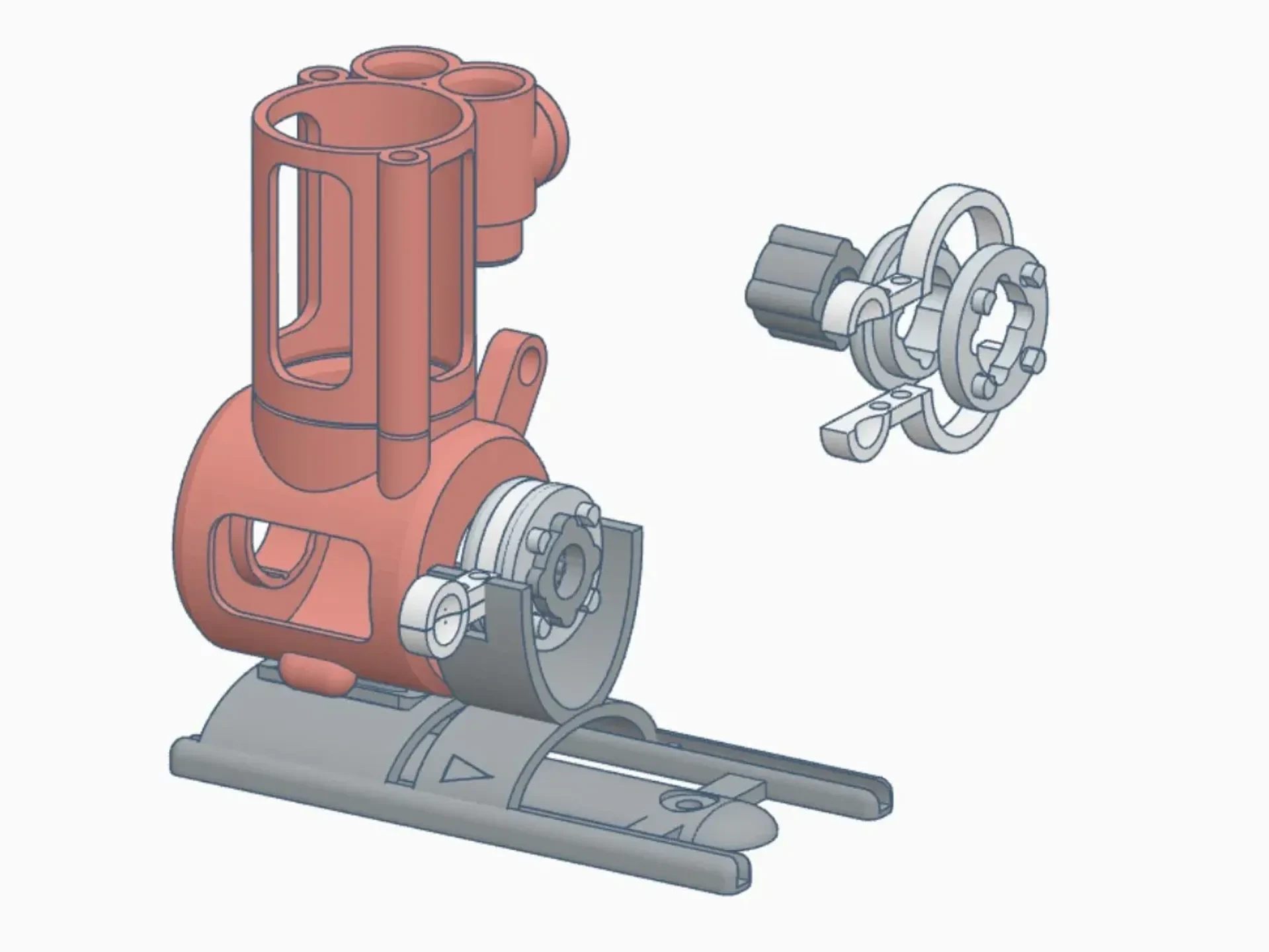

Двигатель, кронштейн муфты и коробка передач вставляются в «Салазки X1».
Важно: Деталь «X2-Соединительный кронштейн» должна быть собрана в правильной ориентации (СТРЕЛКА).
Операция
Используйте изогнутую ручку для вращения коробки передач/двигателя.
Для соединения/отсоединения коробки передач от двигателя используйте «Вилку переключения муфты X5».
Для переключения передач используйте «Вилку переключения передач А3».
