Моды Stanford Bunny Mesh: Distort

Мы часто используем Meshmixer в магазине и обучаем наших студентов методам редактирования сеток с его помощью. Несмотря на бесконечную игру Autodesk в кошки-мышки с этим неподдерживаемым программным обеспечением, мы обнаружили, что оно по-прежнему хорошо работает как на Windows, так и на Mac, и остается незаменимой частью нашего рабочего процесса.

Мы демонстрируем несколько методов модификации сетки от импорта до изготовления. Наш объект — знаменитый Стэнфордский кролик, который поставляется с предустановленным Meshmixer в виде негерметичной сетки. Эти методы подробно описаны на newMediaWiki, нашем ресурсе открытого образования.

Искажать

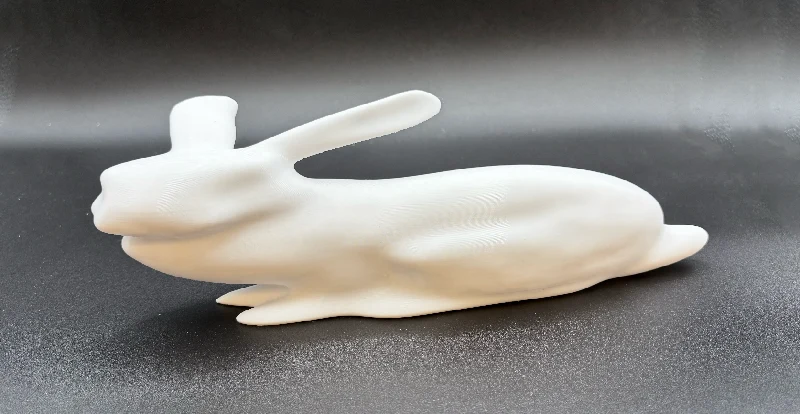

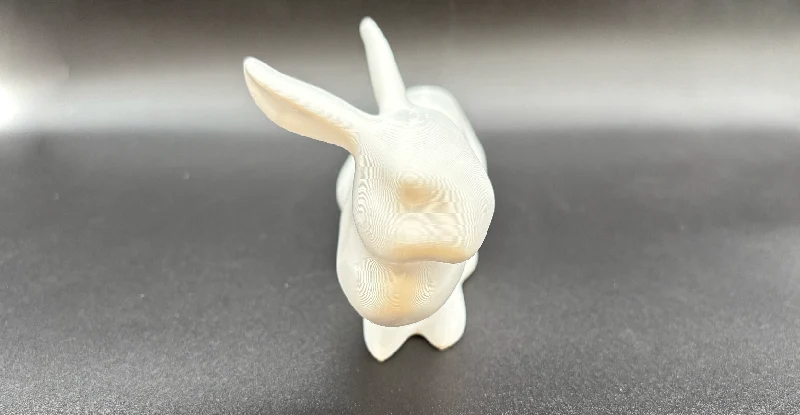

В этой демонстрации искажения используется простой неоднородный масштаб для создания анаморфной проекции. С одной ст��роны кролика едва узнать; с другой стороны, он выглядит как обычный объект.

Если вы хотите узнать о других участниках этой серии, ознакомьтесь с нашей Коллекцией: Моды Stanford Bunny Mesh.

Печать

Разрешение: для этой модели доступны три различных разрешения полигонометрии: одно — ~7K, одно — ~600K и сверхвысокое — чуть более 1M. PrusaSlicer предупреждает о медленной обработке на протяжении 1М, но у нас никогда не было с этим проблем. Используйте тот, который лучше всего подходит для вашего размера печати.

Размер: Оригинальный кролик представляет собой копию терракотовой садовой тчочки высотой около 7,5 дюймов. Без искажений модель может поместиться в полноразмерном формате на сборочной пластине MK4. Это искажение необычно, поскольку его длина на такой высоте составляет около 27 дюймов! Итак, размер печати зависит от вашей цели. Примеры включают, помимо прочего:

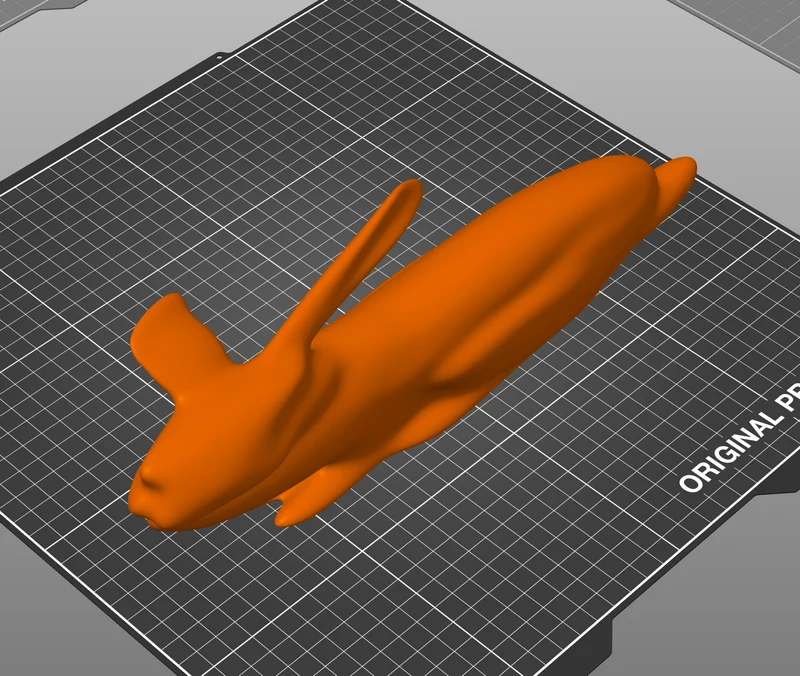

Принт МК 4, крепящийся под углом на высоте 3 дюйма.
Цельный принт размера XL, высота которого составляет 3,75 дюйма (50 % оригинала).

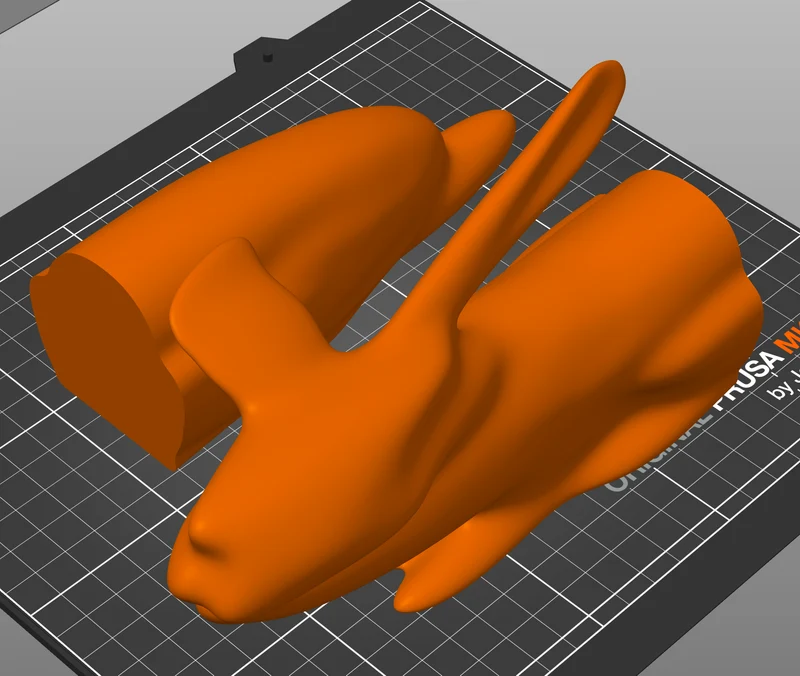

Отпечаток XL, разрезанный на две части, подходит в полный размер, затем его можно собрать.

На кровати: мы предоставили необработанные сет��и из Meshmixer. В искаженной сетке основание довольно плоское, но вы можете захотеть отрезать полоску внизу. Мы так и сделали: с помощью Cut удалили первые 0,02 дюйма высоты модели, что обеспечило ровное прилегание.

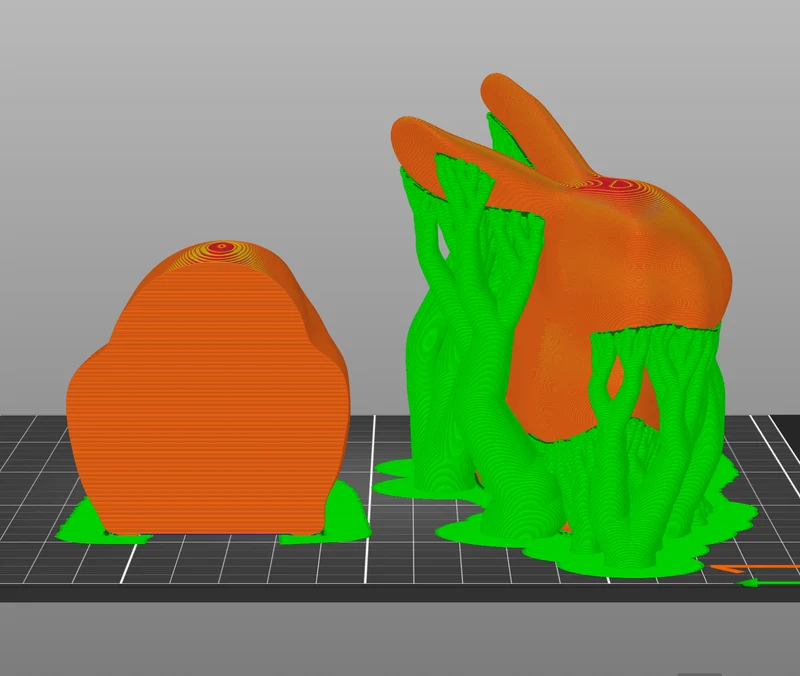

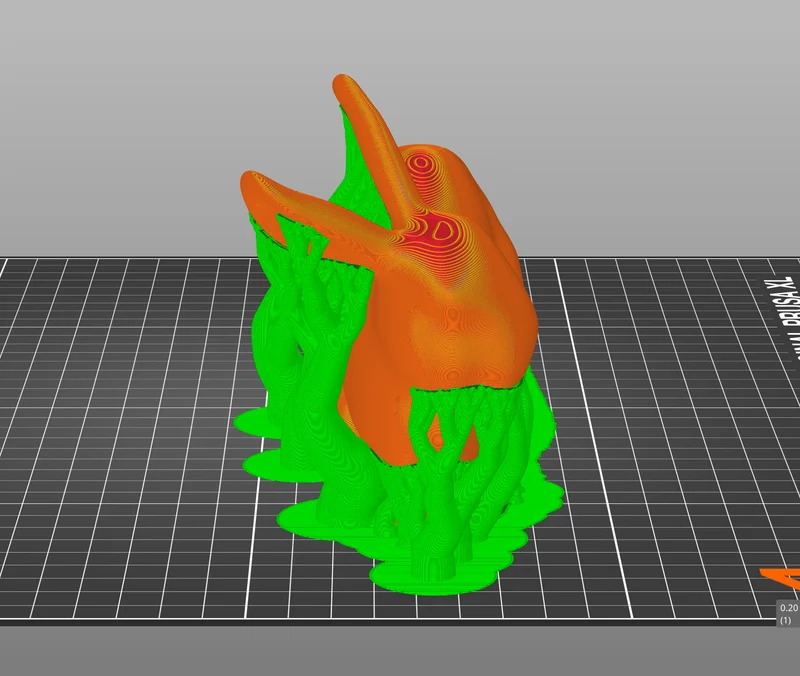

Подставки: Без поддержки зайчика невозможно распечатать. Наша стратегия заключается в использовании подставок для нанесения краски, используя автоматическую покраску под углом около 40 градусов. Мы используем органическую поддержку, чтобы избежать соприкосновения тела с телом в ушах, и обычно расширяем первый слой со стандартных 3,5 мм до двойной или тройной толщины, чтобы улучшить сцепление.

Другие примечания: это скульптурный объект, поэтому высота слоя, заполнение и т. д. выбираются по усмотрению. Но не тратьте много материала на заполнение с высоким процентом: мы используем гироид с 5%, и он работает хорошо. Нам нравится внешний вид узора концентрической заливки сверху, потому что он визуально хорошо сочетается со слоями.

Примечания по лицензированию

Работа Стэнфорда, очевидно, проводилась до появления схем лицензирования в сети: их требования описаны здесь, под заголовком «Пожалуйста, подтвердите...». Мы применили лицензию CC-BY-NC, которая, по-видимому, наиболее соответствует их text.
