Моды Stanford Bunny Mesh: оптимизация
Мы часто используем Meshmixer в магазине и обучаем наших студентов методам редактирования сеток с его помощью. Несмотря на бесконечную игру Autodesk в кошки-мышки с этим неподдерживаемым программным обеспечением, мы обнаружили, что оно по-прежнему хорошо работает как на Windows, так и на Mac, и остается незаменимой частью нашего рабочего процесса.
Мы демонстрируем несколько методов модификации сетки от импорта до изготовления. Наш объект — знаменитый Стэнфордский кролик, который поставляется с предустановленным Meshmixer в виде негерметичной сетки. Эти методы подробно описаны на newMediaWiki, нашем ресурсе открытого образования.
Оптимизация
В этой демонстрации «Оптимизация» используется простой инструмент уменьшения для создания обтекаемого и плавного выражения. Скульпторы, такие как Константин Бранкузи, Генри Мур и Аниш Капур, используют этот эффект для создания абстракции в своих работах.
Если вы хотите узнать о других участниках этой серии, ознакомьтесь с нашей Коллекцией: Моды Stanford Bunny Mesh.
Печать
Разрешение: для этой модели доступны три различных разрешения полигонометрии: одно ~7K, одно ~400K и сверхвысокое, более 1M. PrusaSlicer предупреждает о мед��енной обработке на протяжении 1М, но у нас никогда не было с этим проблем. Используйте тот, который лучше всего подходит для вашего размера печати.
Размер: Оригинальный кролик представляет собой копию терракотовой садовой тчочки высотой около 7,5 дюймов. Модель может поместиться в полноразмерном формате на сборочной пластине MK4. Но вы можете распечатать его большего размера на размере XL или меньше, как захотите.
На кровати: мы предоставили необработанные сетки из Meshmixer. В обтекаемой сетке основание на удивление плоское, но вы можете отрезать кусочек снизу. В нашем случае мы этого не делали, но вы можете вырезать, чтобы удалить первые 0,01 или 0,02 дюйма высоты модели, что может обеспечить идеально ровное сцепление, если вы беспокоитесь.

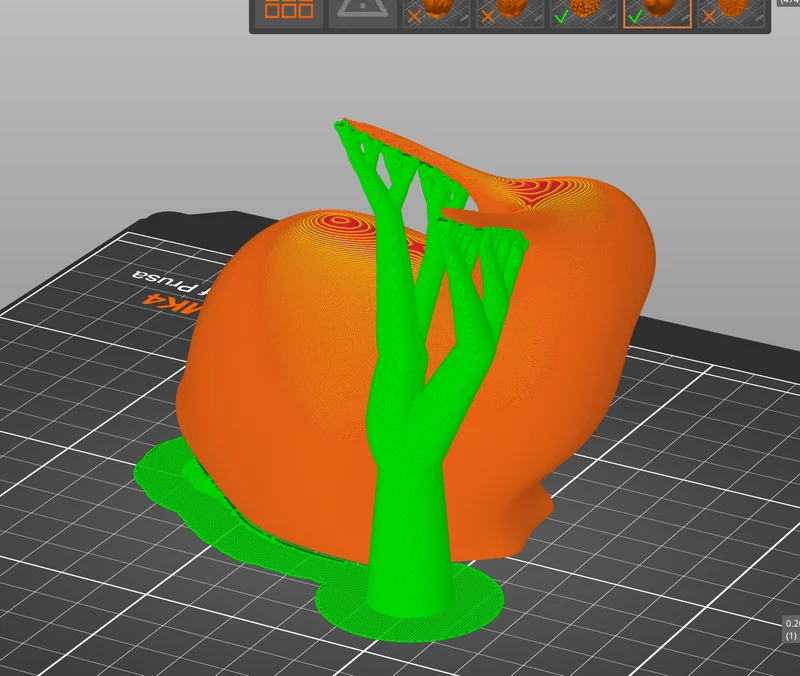

Подставки: Без поддержки зайчика невозможно распечатать. Наша стратегия заключается в использовании подставок для нанесения краски, используя автоматическую покраску под углом около 40 градусов. Мы используем органическую поддержку, чтобы избежать соприкосновения тела с телом в ушах, и обычно расширяем первый слой со стандартных 3,5 мм до двойной или тройной толщины, чтобы улучшить сцепление.
Другие примечания: это скульптурный объект, поэтому высота слоя, заполнение и т. д. выбираются по усмотрению. Но не тратьте много материала на заполнение с высоким процентом: мы используем гироид с 5%, и он работает хорошо. Нам нравится внешний вид узора концентрической заливки сверху, потому что он визуально прекрасно сочетается со слоями в тех немногих местах на голове и теле, где можно увидеть верхнюю заливку.
Примечания по лицензированию
Работа Стэнфорда, очевидно, проводилась до появления схем лицензирования в сети: их требования описаны здесь, под заголовком «Пожалуйста, подтвердите...». Мы применили лицензию CC-BY-NC, которая, по-видимому, наиболее соответствует их text.
