Крышка карабина - расширяющаяся сетка

Быстрое начало:
Что это?

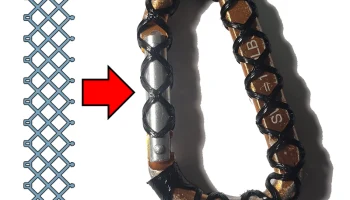

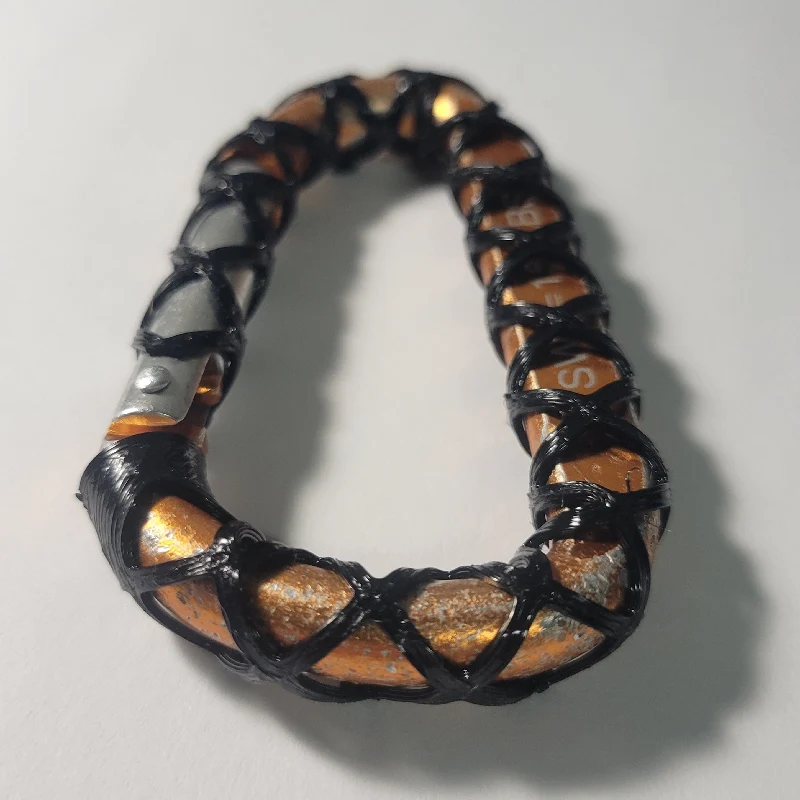

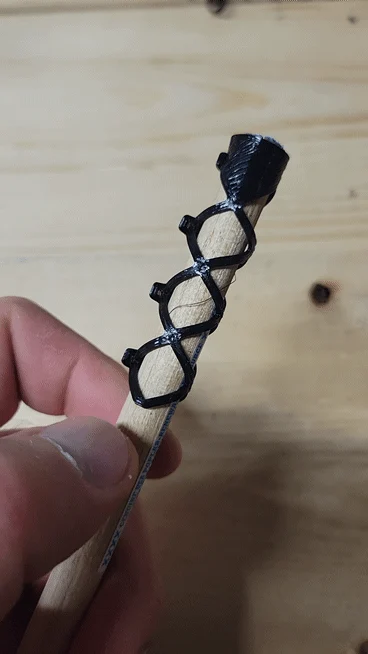

Это 2D-печать с переплетающимися выступами, образующими расширяющуюся сетчатую втулку, которую можно использовать для закрытия карабина или любой ручки/стержня того же диаметра. Это защищает поверхность накрываемого объекта и все остальное, что может с ним соприкасаться. Они будут охватывать карабины размером от M4 до M10 и версию Ozark Trail (показана на изображениях). Его также можно использовать в качестве ручки для других предметов, я обнаружил, что он очень хорошо подходит для моего точного ножа.

Как я могу его сделать?

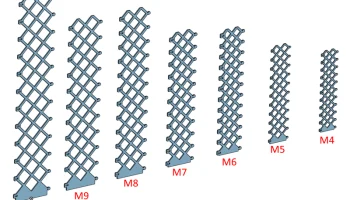

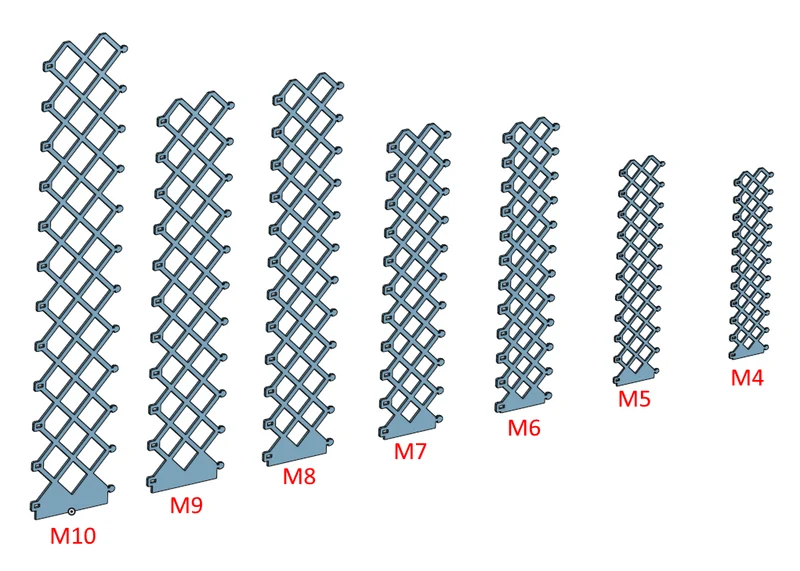

Определите размер карабина по изображению.

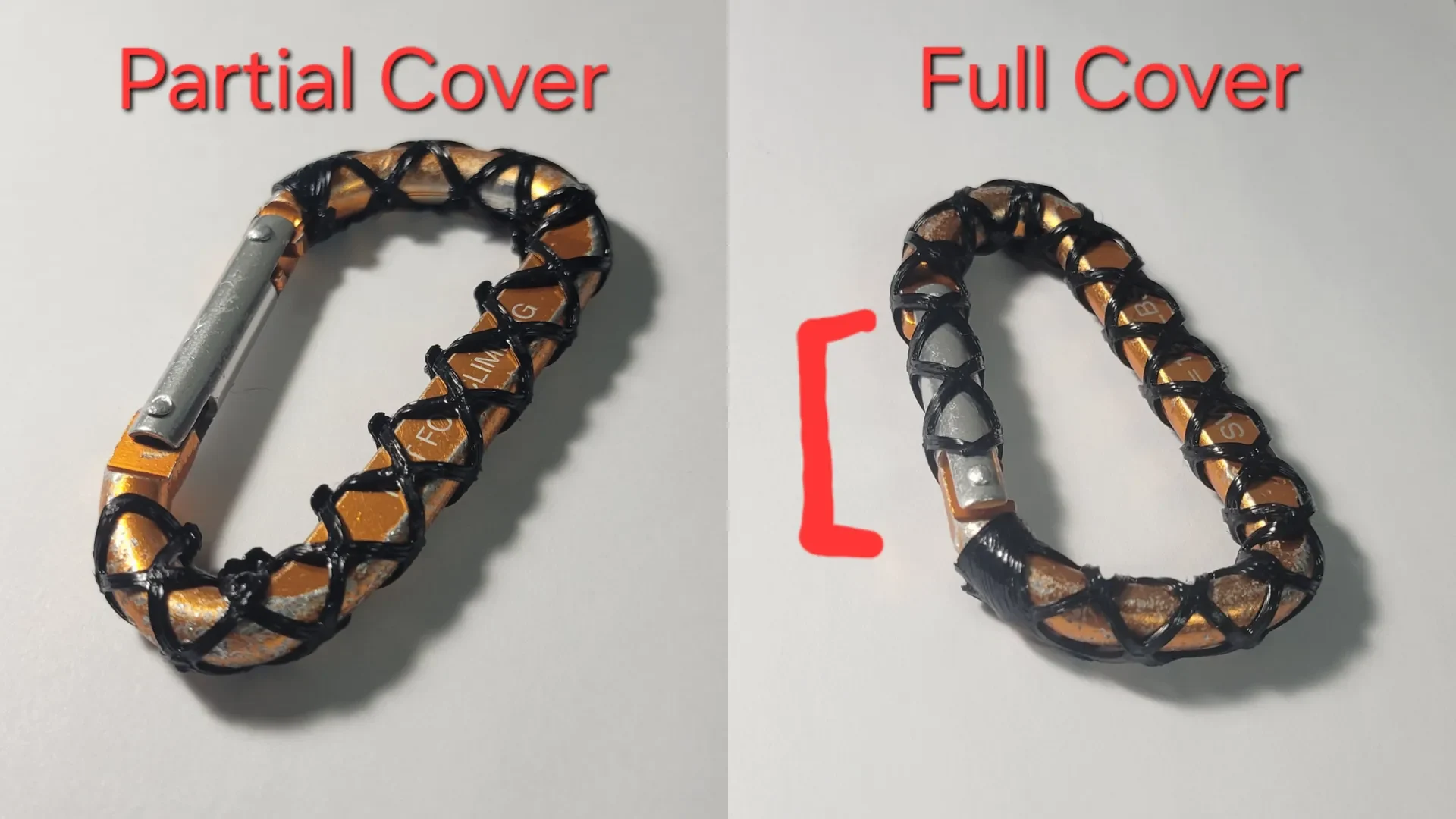

Определите, хотите ли вы, чтобы он был закрыт полностью или частично (хотите ли вы закрыть защелку или нет).

Выберите модель, соответствующую этим параметрам и размеру насадки. Я определил их для ширины линии 0,4 и 0,6. Убедитесь, что ваши настройки печати соответствуют файлу (например: ширина линии/сопло 0,4 и высота слоя 0,2).

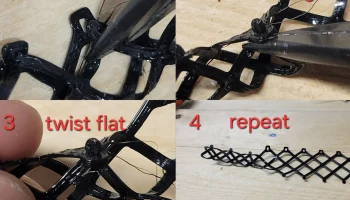

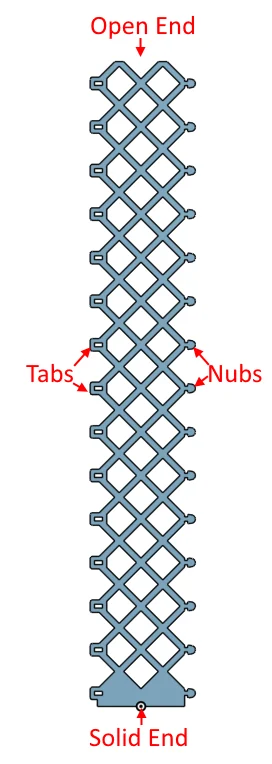

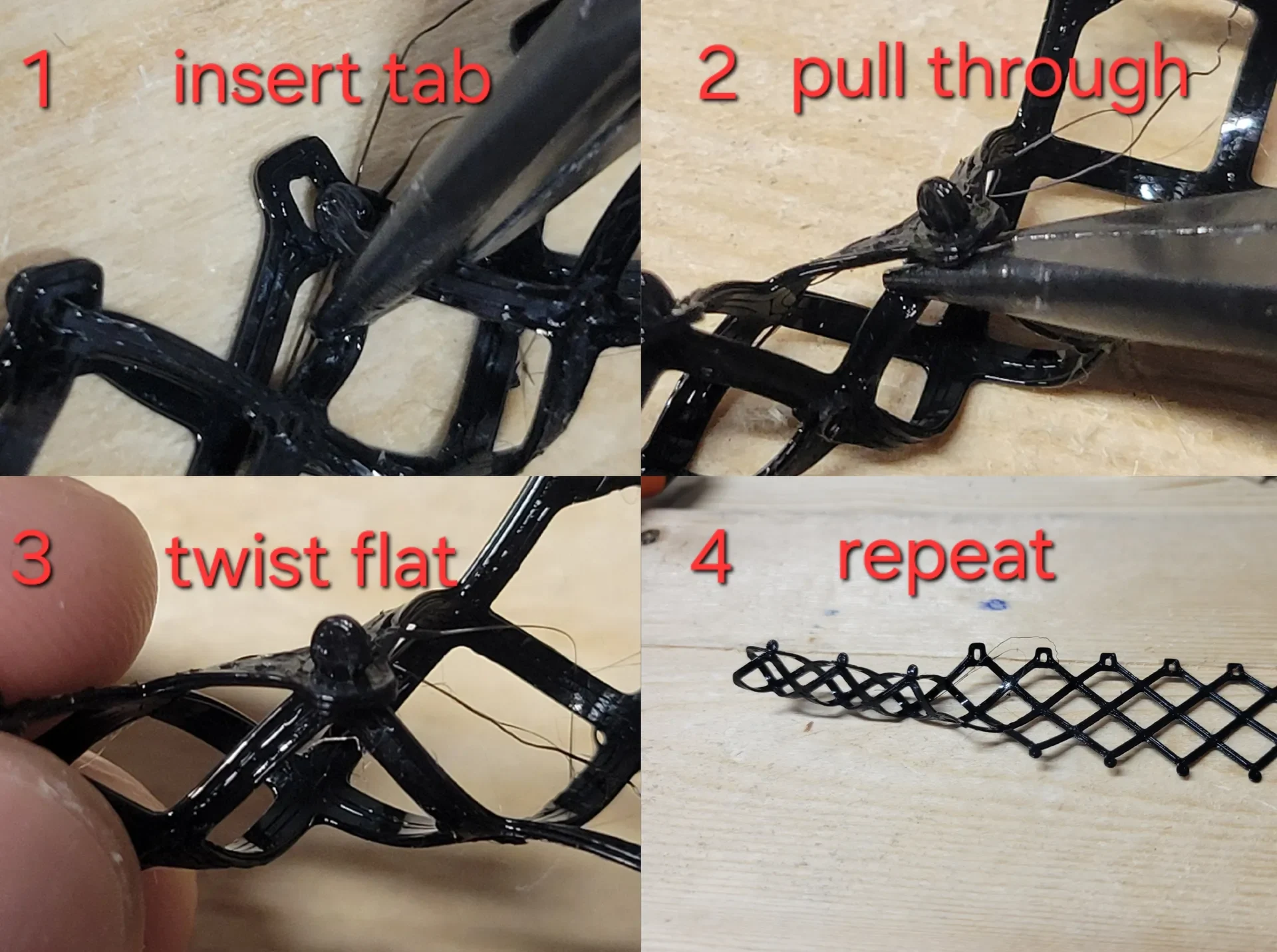

После печати вставьте выступы в выступы, а затем установите их на карабин (здесь вам пригодятся плоскогубцы с тонкой иглой).

Необязательно: вы можете использовать паяльник на низкой температуре, чтобы сварить соединения, чтобы они больше не разваливались.

Подробные примечания:
Описание:

Когда выгуливаю собаку, я использую карабин, чтобы прикрепить поводок к ремню. Но этот карабин, разворачиваясь, ударяется о мою машину, руку и повреждает поверхность карабина. Чтобы избежать этого, мне нужно было прикрытие, которое предотвращало бы это, но при этом позволяло бы двигаться.

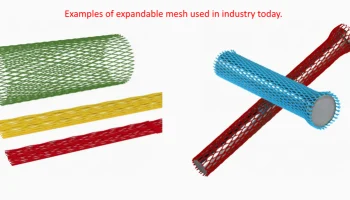

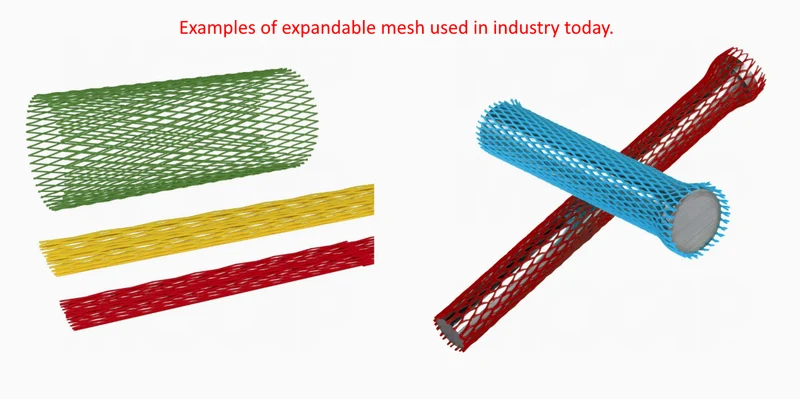

Окончательная конструкция аналогична расширяемой сетке, используемой на валах/болтах в промышленности, чтобы избежать повреждения поверхности. Они небольшие, но расширяются вокруг цилиндра, принимая форму его геометрии. Эта печатная деталь делает почти то же самое, но не так сильно расширяется, чтобы избежать повреждений.

Детали печати:
Материалы:

Все мои разработки были выполнены с использованием PolyFlex TPU 95A. Это не будет хорошо работать с ТПУ с твердостью 64D или выше: деталь слишком жесткая и не будет хорошо формироваться на изгибах. Обратите внимание, что он более известен как «AMS TPU», используемый на лабораторных машинах bambu.

Нарезка:

Каждая модель разработана с учетом ширины линии и высоты слоя. Цель состоит в том, чтобы везде было как минимум две ширины линий, а размер табуляции определяется высотой слоя. Эта информация четко отображается в именах файлов. Убедитесь, что ширина сопла и ширина линии одинаковы, и выберите правильную необходимую высоту слоя.

Настройки слайсера ORCA:

Правильная ширина линии и высота слоя.

Гладить нельзя (не советую гладить, дырочки на язычках стали слишком маленькими).

Кажется, удовлетворение = назад

Избегайте пересечения стен

Сварка:

Система язычков и выступов может разойтись, если потянуть за язычок, поэтому для обеспечения надежного соединения необходима сварка. После сборки выступы и выступы можно сварить вместе с помощью паяльника при низкой температуре (200 градусов Цельсия). Проверьте процесс перед сваркой интересующей вас детали, потому что при слишком сильном нагреве выступы расплавятся и сломаются.

Выступ должен быть расплавлен до отверстия, а задняя сторона язычка должна быть расплавлена ​​и сжата вместе.

Заключительные комментарии:

Если есть интерес, можно расширить область действия, включив в нее другие объекты или размеры.
