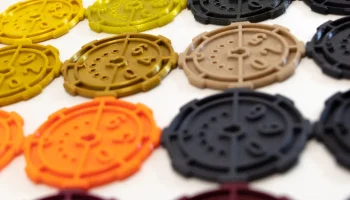

Монеты с образцами нити
Зачем снова брать образцы нити?
Раньше я использовал карточки с образцами нитей. Но их быстро стало слишком много, и карты иногда были чувствительны к деформации. Шов тоже не удалось скрыть. Кроме того, мне не хотелось наклеивать на карты лишние клейкие этикетки.
Поскольку я все равно веду список своих нитей, я мог бы просто присваивать им непрерывные номера. Было бы также хорошо, если бы образцы могли указывать на материал. Не создавая зависимости от количества.
Итак, требования были ясны:
Образцы с закруглениями во избежание коробления
Закругления также показывают смену разноцветных нитей.
Но не просто полностью круглый, чтобы шов можно было еще и спрятать.
Большая область для отображения текстур первого слоя.
Трехзначный номер на образцах для идентификации.
Простая ссылка на материал (PLA, PETG, PC...)
Поэтапный тест на прозрачность с 1-8 слоями
Образцы должны штабелироваться.
они должны крепиться на кольце, веревке или нити.
Возможно, позже его можно будет прикрепить к подставке через выровненную центральную выемку.

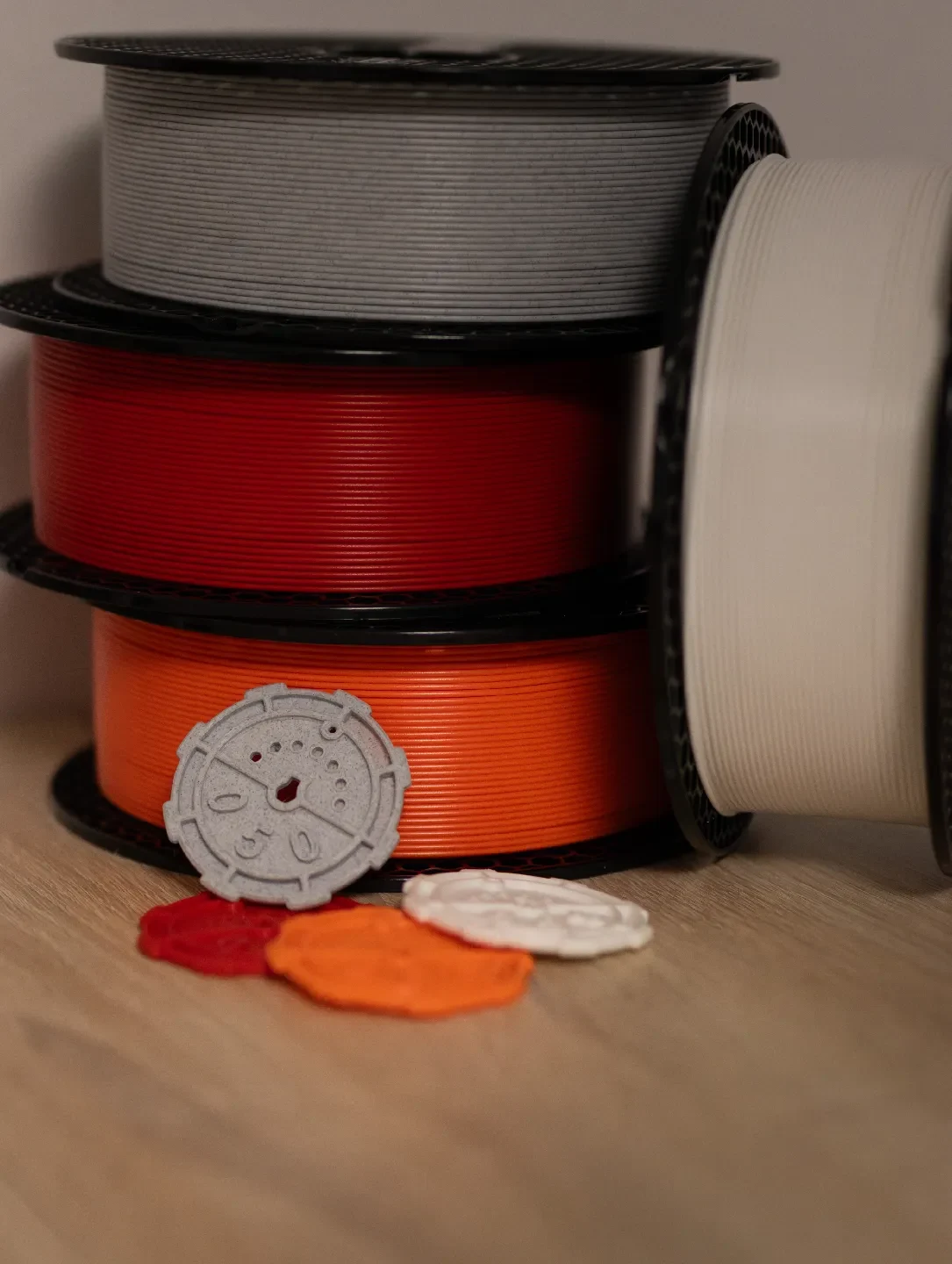

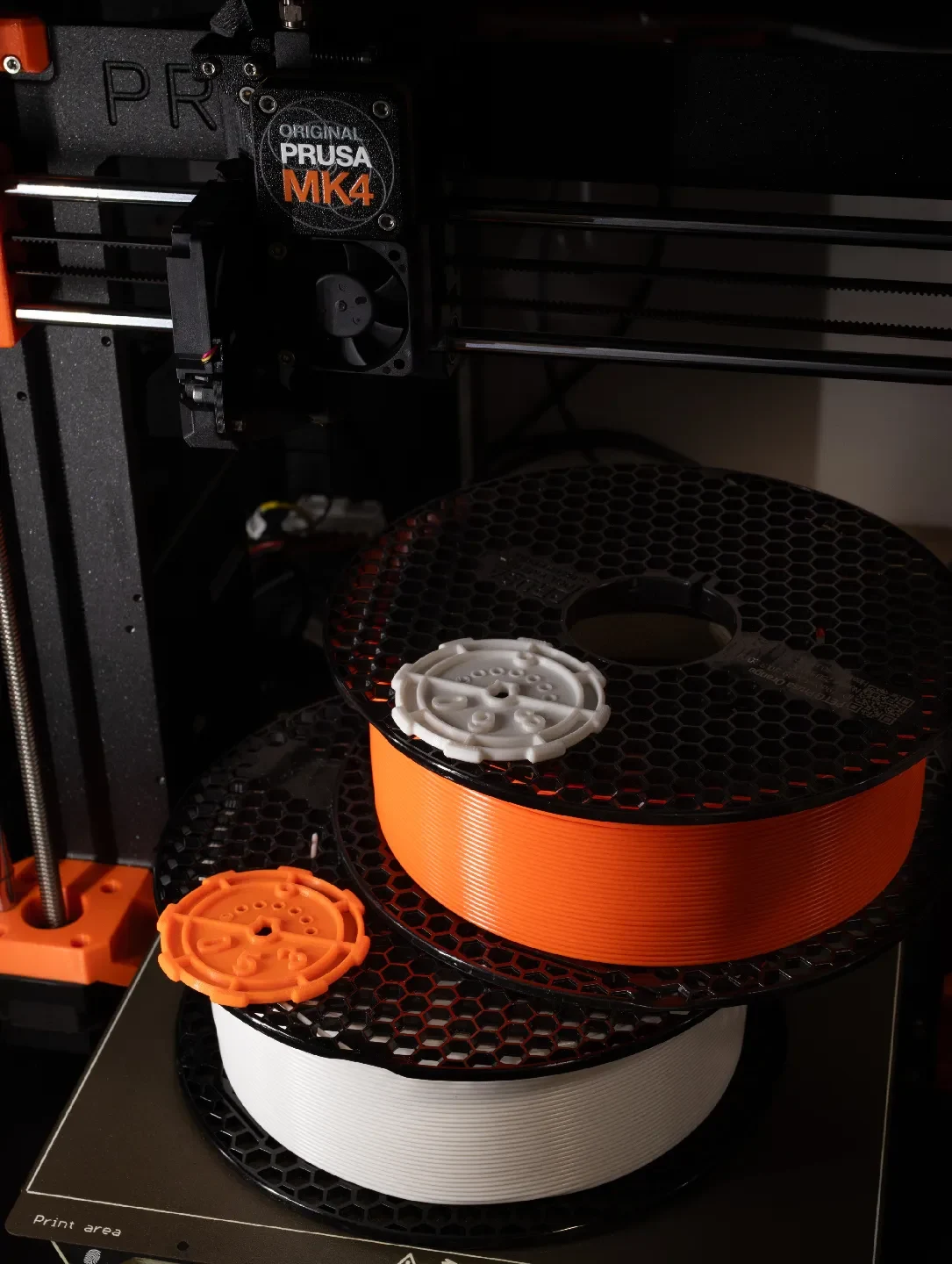

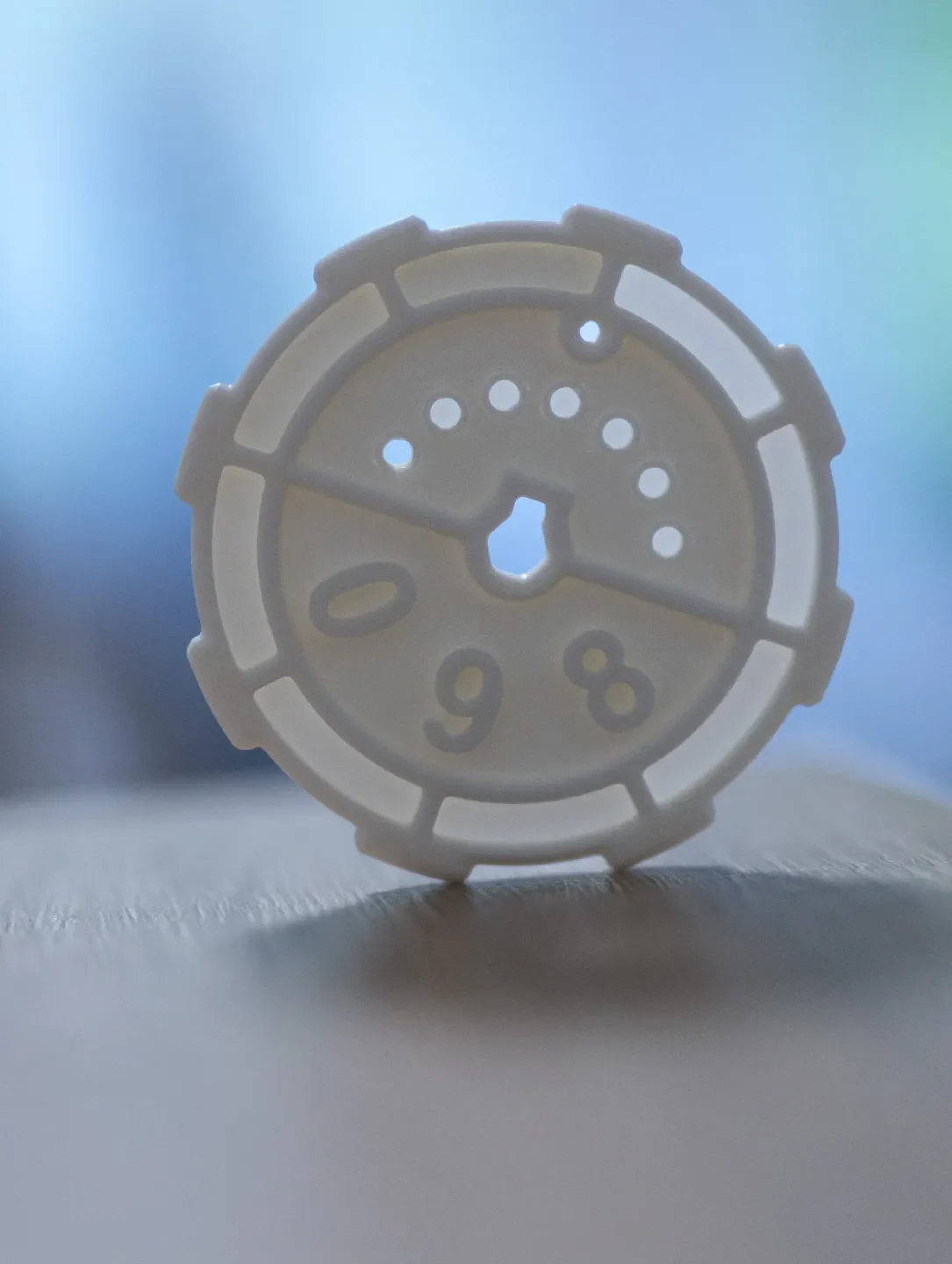

В итоге у меня получился круглый дизайн, похожий на монету, который отвечал всем моим требованиям:
Круглая конструкция, практически не допускающая деформации. А также достаточно круглый, чтобы можно было увидеть изменение цвета специальных нитей. Но не слишком круглый, чтобы шов можно было легко спрятать:
Большая область для отображения текстуры первого слоя:

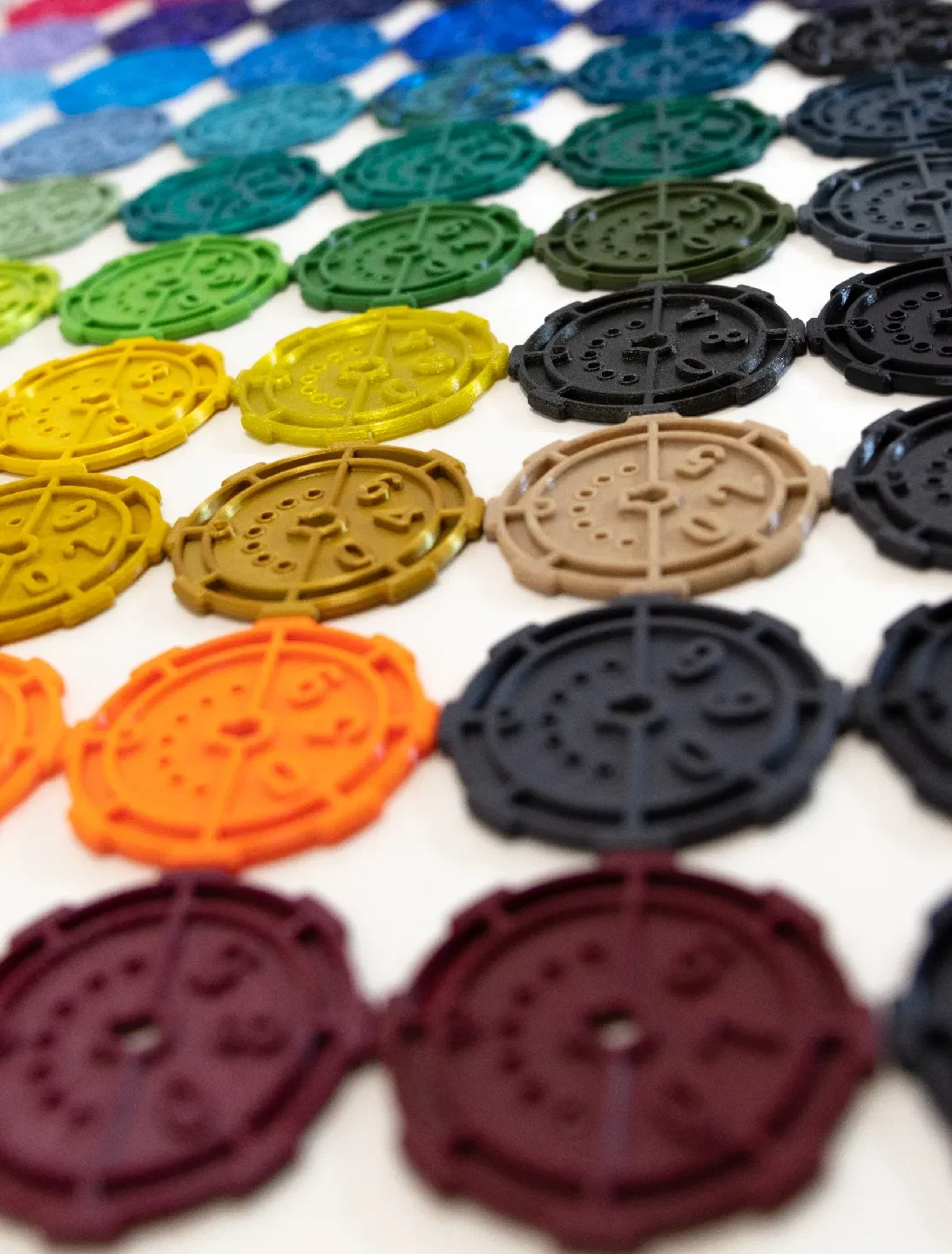

Трехзначный номер для идентификации нитей из списка. Это единственная часть, которую необходимо настроить в этой конструкции. Однако в Fusion360 это очень легко сделать. И я сначала создам номера от 001 до 100 и загружу сюда. Если нужно больше, я, конечно, могу создать их дальше. Я сам только что достиг 098 и, вероятно, скоро создам более высокие числа, а затем загружу их здесь:
7 отверстий для уникального кода в зависимости от материала. После печати отверстия закрываются первым слоем толщиной 0,2 мм, и их можно легко продавить с помощью шестигранного ключа, который должен быть у каждого, у кого есть 3D-принтер. Конечно, вы также можете использовать любой другой заостренный предмет, чтобы проткнуть отверстие. С помощью этих 7 отверстий вы можете создавать множество комбинаций из разных материалов. Например, я всегда использую первое отверстие для PLA:
8 поверхностей для теста на прозрачность, каждая поверхность на 0,2 мм толще предыдущей. Первая поверхность начинается с 0,2 мм, а последняя — с 1,6 мм:

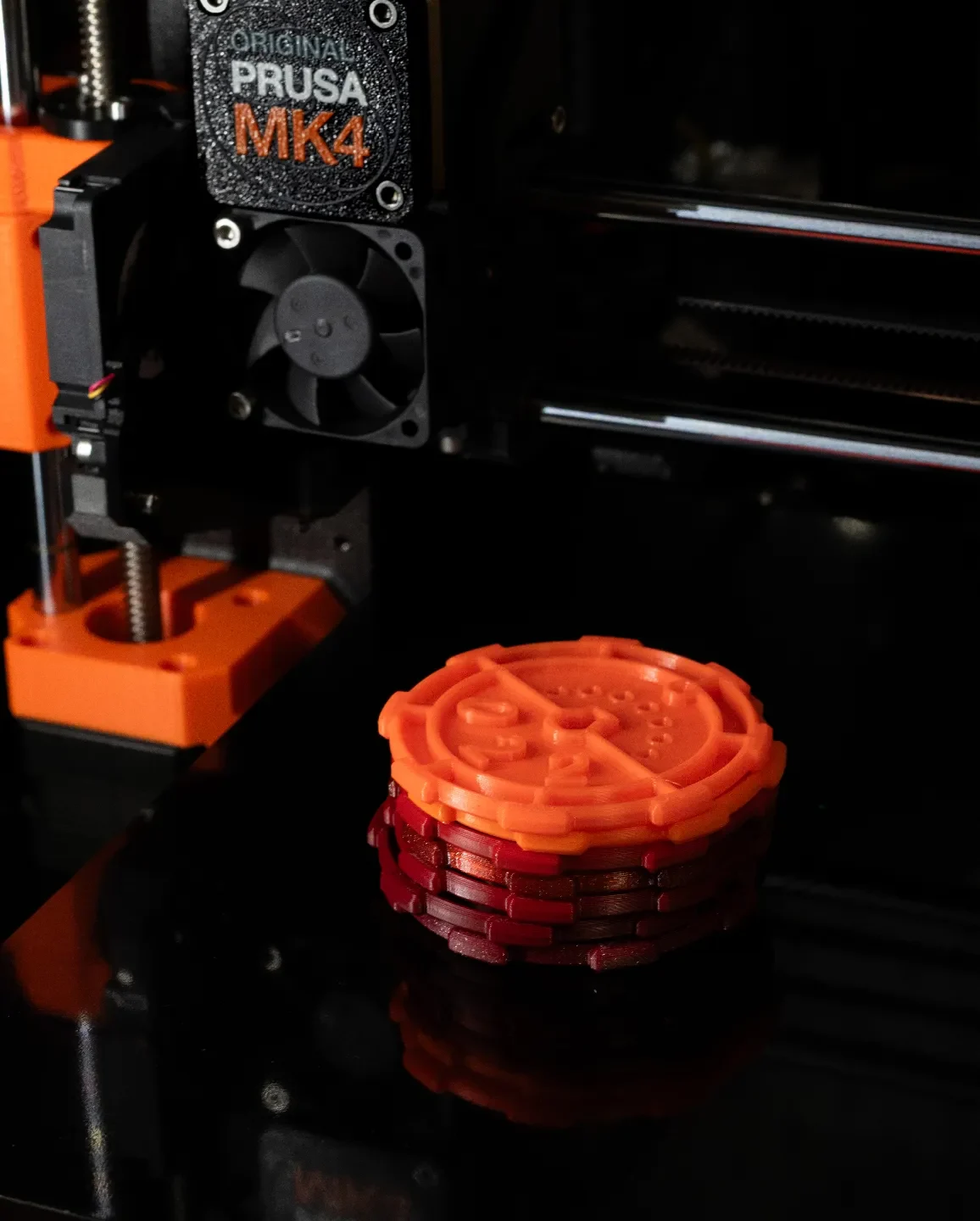

Монеты должны оставаться штабелируемыми. Итак, все на одной высоте:

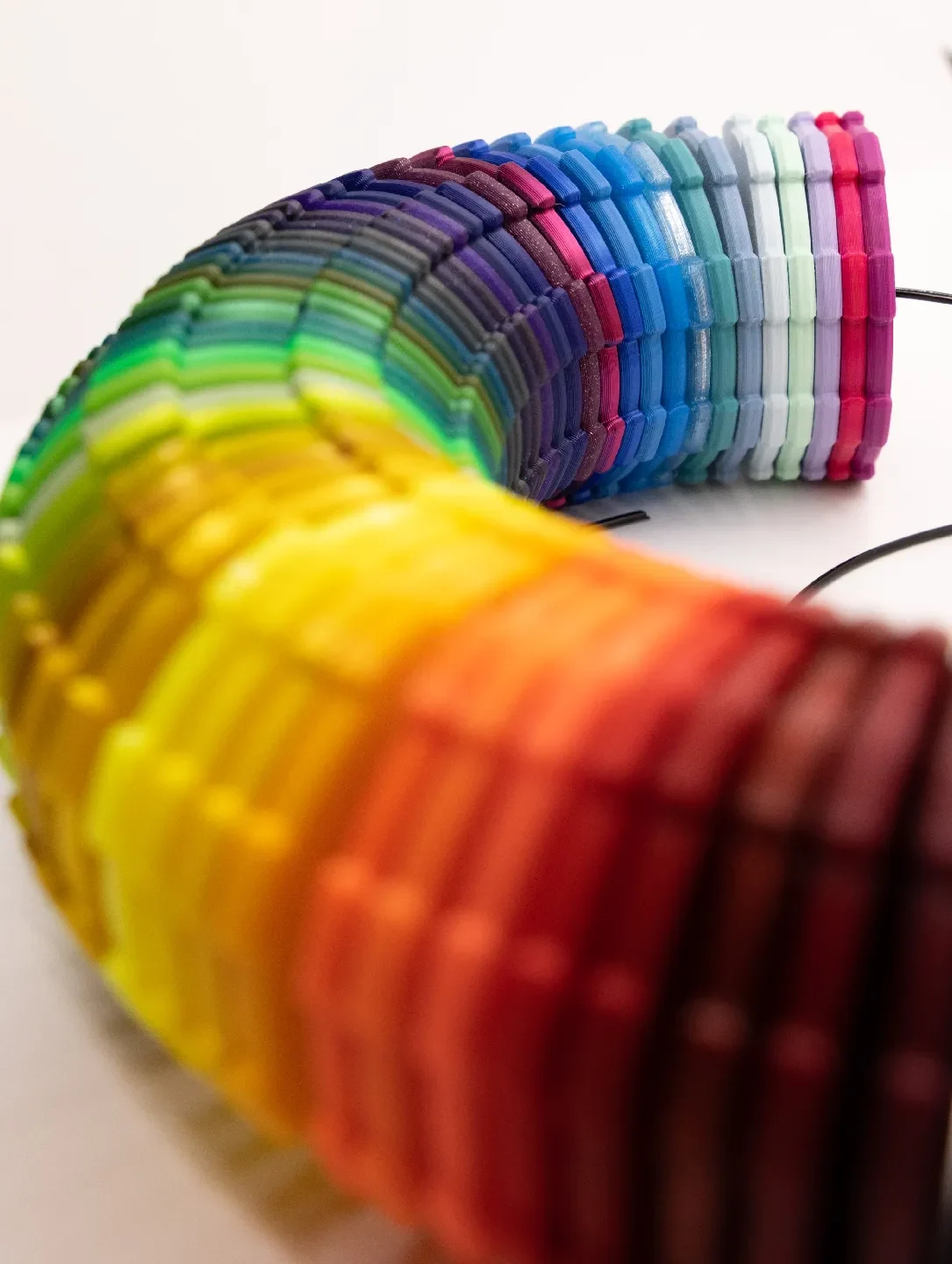

Например, отверстие для натягивания монет на цепочку с нитью. Отверстие имеет диаметр 2,1 мм и кусок, например. ТПУ идеально подходит для формирования кольца с монетами:
Точно центрированное углубление с выравниванием, позволяющее позже разместить монеты на подставке. В случае, если это желательно. Эту выемку я еще не использовал:

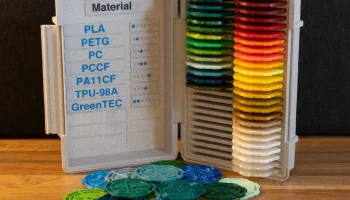

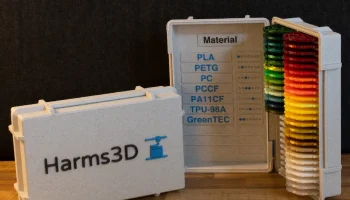

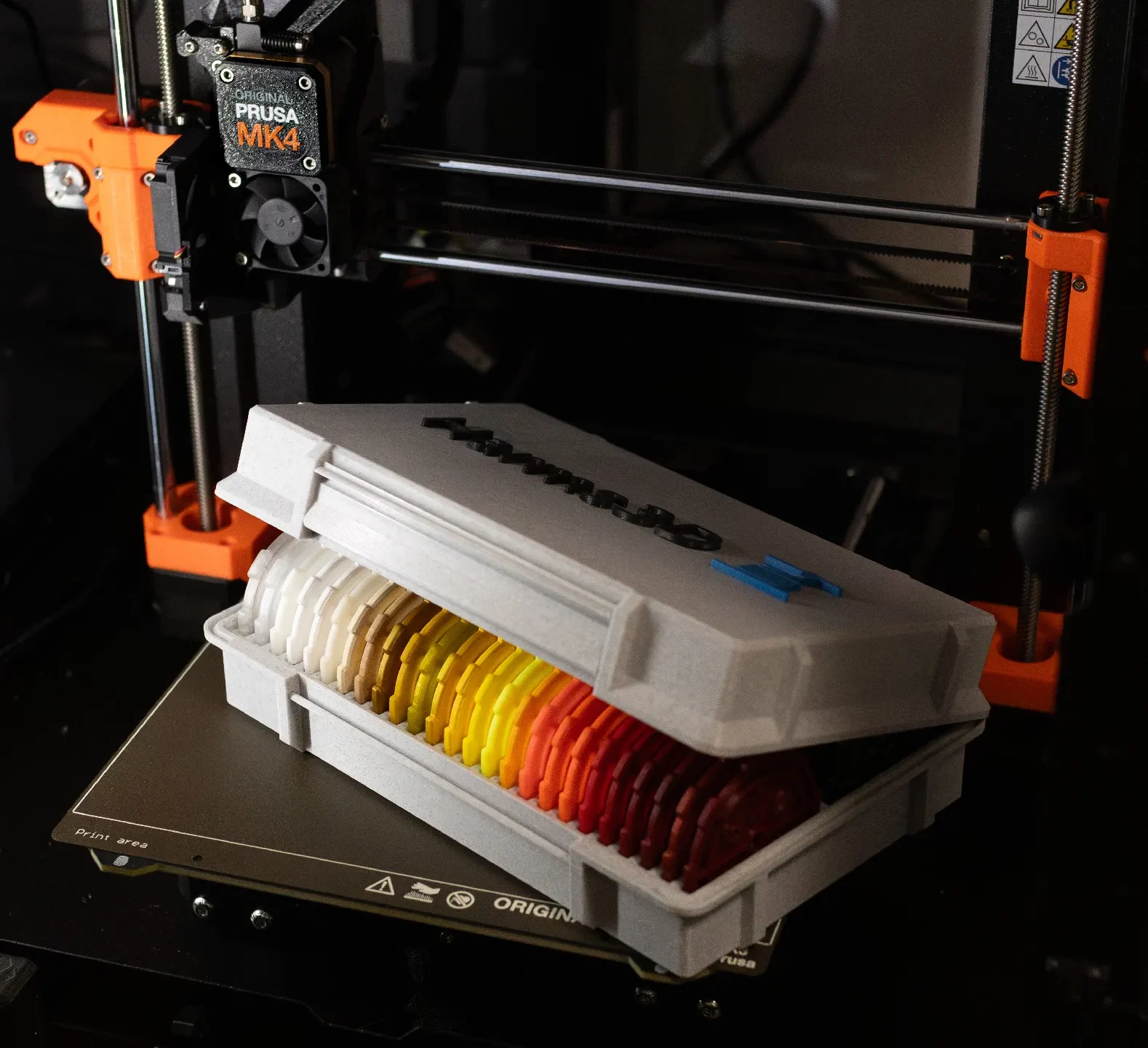

Ящик для хранения монет
На сайте printables.com я нашел коробку, которую можно параметрически настроить.
Я настроил его за 50 монет. Вы можете найти его здесь:
Распечатать инструкции
Толщина слоя 0,2 мм, 5 верхних и 5 нижних сплошных слоев. Избегайте созда��ия узоров с заполнением, так как они все равно могут быть видны при очень прозрачных нитях.
Никаких опорных структур.
