Крепление U6 Mesh и U7 Mesh с организацией кабелей
Спасибо, что поддержали меня!
Это еще одна бесплатная 3D-модель, доступная для вас. Я люблю делиться своими моделями, но их проектирование, тестирование, доработка, загрузка и поддержка — это большая работа. Если вам понравилась эта модель, оставьте небольшое пожертвование или купите мне кофе. Спасибо!
Дизайн

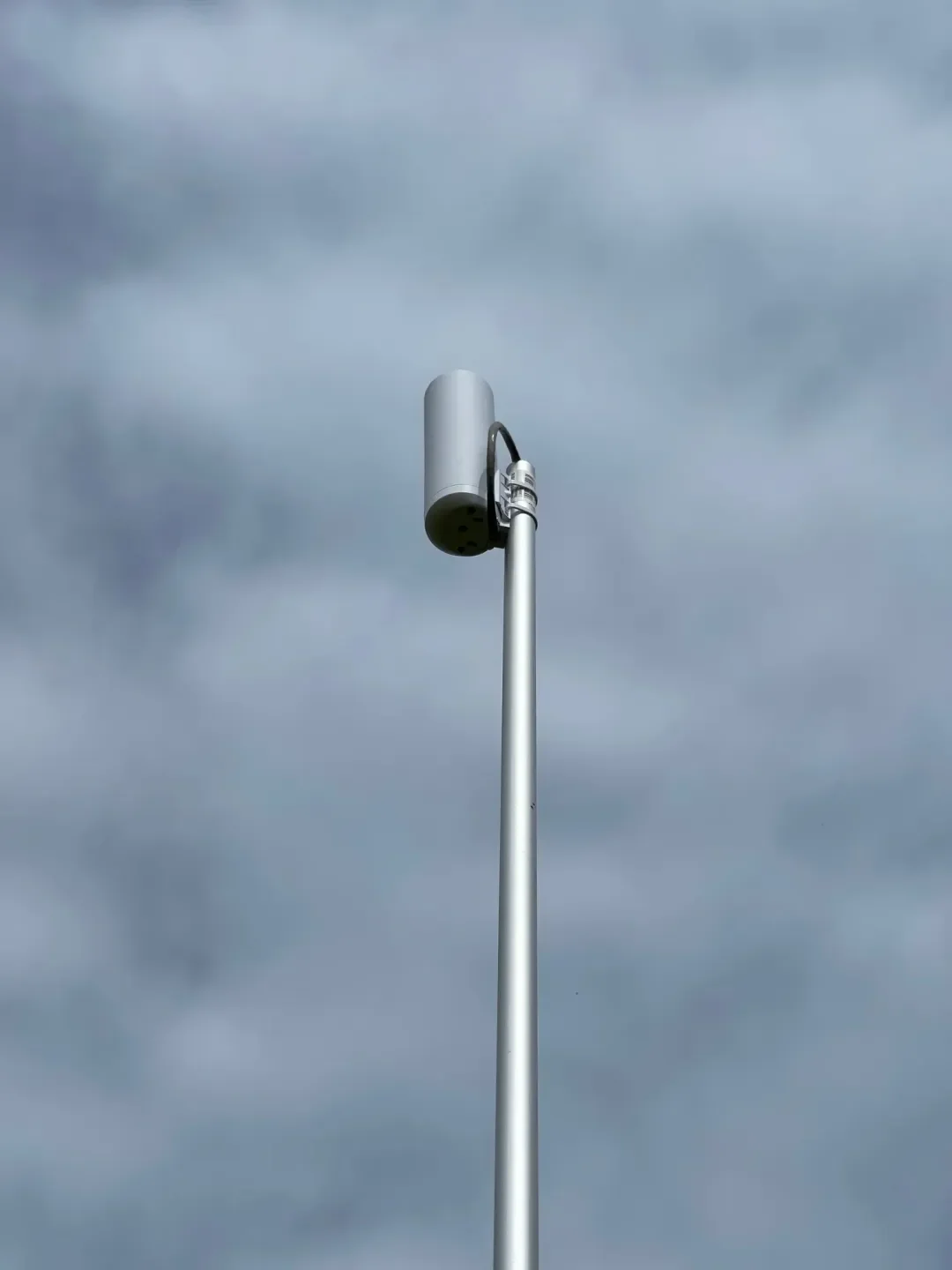

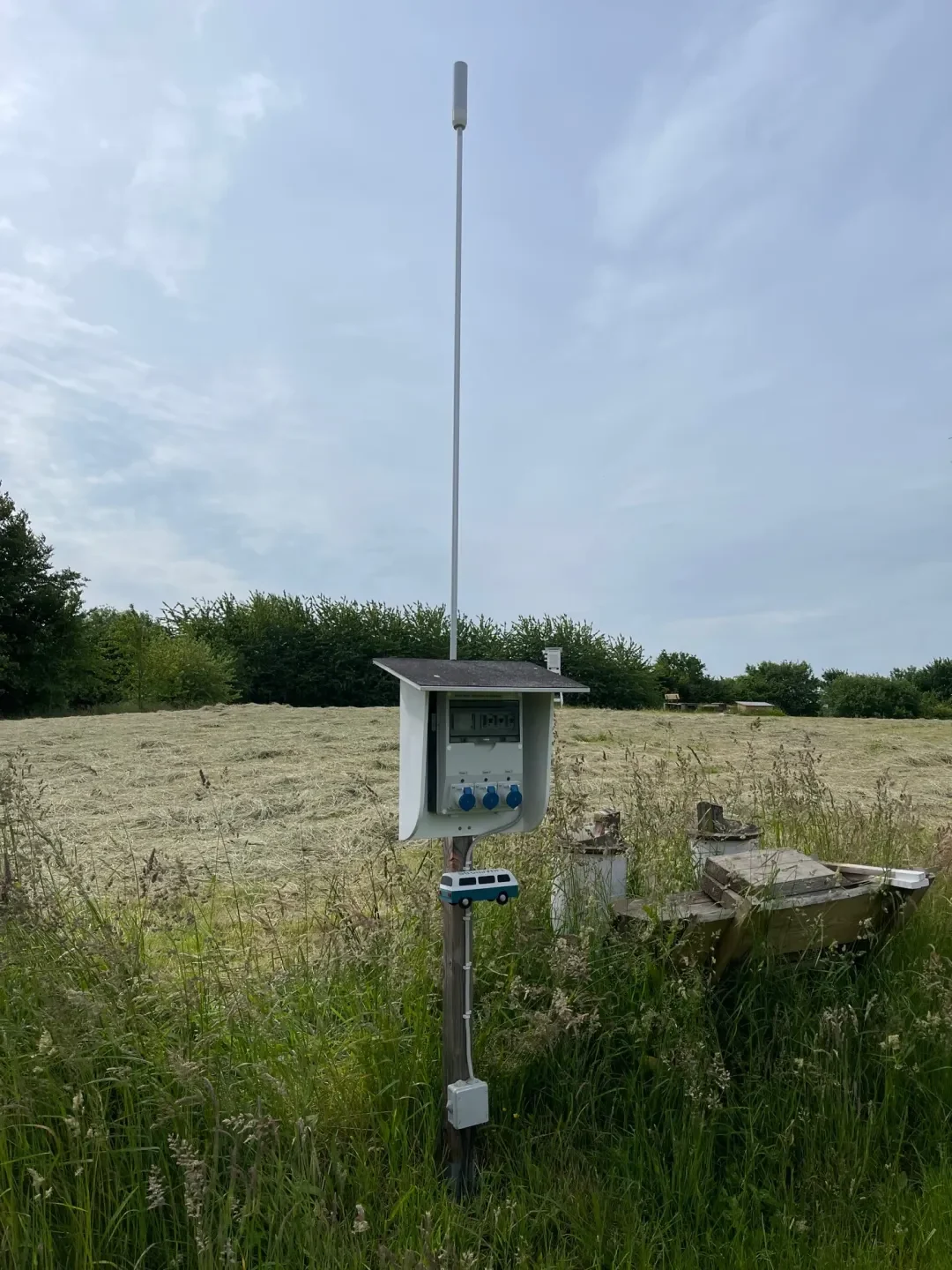

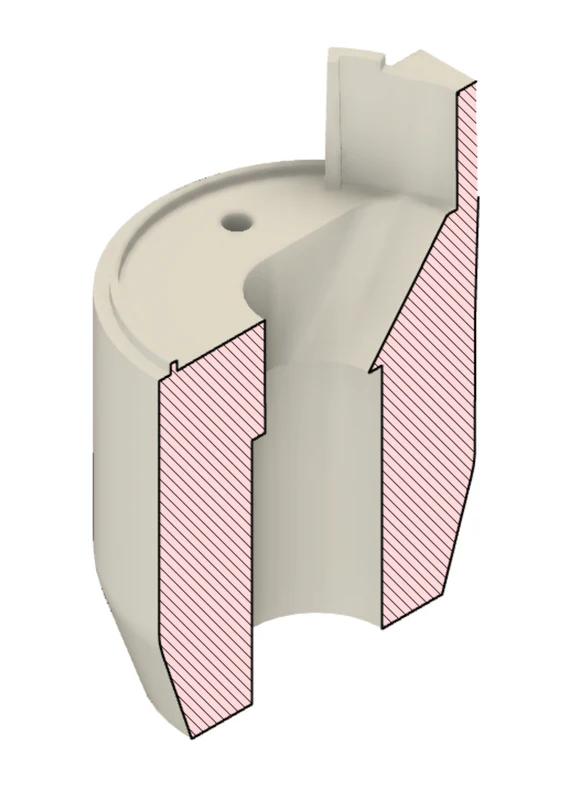

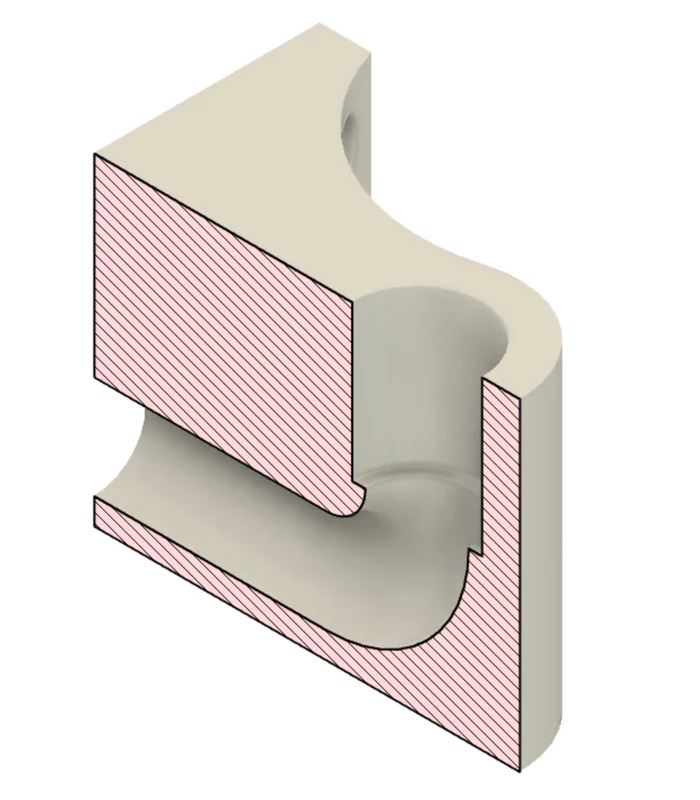

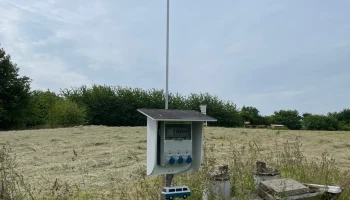

Это крепление предназначено для установки сетки Unifi U6 Mesh или U7 Mesh на столб. За исключением оригинальных деталей, кабель Ethernet не подвергается воздействию окружающей среды. Вместо этого крепление позволяет прокладывать кабель прямо в опору. Чтобы обеспечить полную прокладку кабеля, нижняя часть позволяет кабелю спускаться вниз или прямо в стену.
В дополнение к настенным креплениям Mid*.stl и Bottom*.stl эта модель представляет собой простую альтернативу общего назначения. Варианты «Средний» и «Нижний» состоят из двух частей каждый: их можно прикрепить к другим предметам, уже блокирующим стойку.
Диаметр столба 20 мм. Обычно внутренн��й диаметр составляет 18 мм. Даже громоздкие вилки RJ45 легко проходят через этот диаметр.
Печать
Хорошо со стандартными настройками высоты слоя 0,2 мм и соплом 0,4 мм. Для наружного применения рекомендуется использовать PETG. Деталь крепления U7 требует некоторой поддержки внизу, я использовал органическую опору со сборочной пластины. BottomBackLeft.stl прекрасно работает с органической поддержкой рабочей пластины. Остальные детали печатаются без поддержки.
Требуются дополнительные детали
8 винтов для настенного крепления
1-2 винта входят в комплект оригинального крепления.
Алюминиевый столб 20 мм (мы используем его с длиной 2 метра)
