УНИВЕРСАЛЬНЫЙ ДЕРЖАТЕЛЬ КАТУШКИ НИТИ | ПОКОЛЕНИЕ 2

Ютубер с канала Design Prototype Test недавно опубликовал видео о самом лучшем в мире держателе катушки с нитью, который он сделал. Мне было жаль видеть, что я не смог его протестировать, потому что он спрятал свой дизайн за платным доступом на Patreon, хотя его вдохновили многие наши проекты, которыми мы делились свободно и открыто в надежде, что все люди в нашем сообществе сделают то же самое.

Я был настолько разочарован (также потому, что не увидел никаких существенных улучшений или изобретательности), что разработал новый держатель катушки на основе моего знаменитого УНИВЕРСАЛЬНОГО ДЕРЖАТЕЛЯ КАТУШКИ НИТИ.

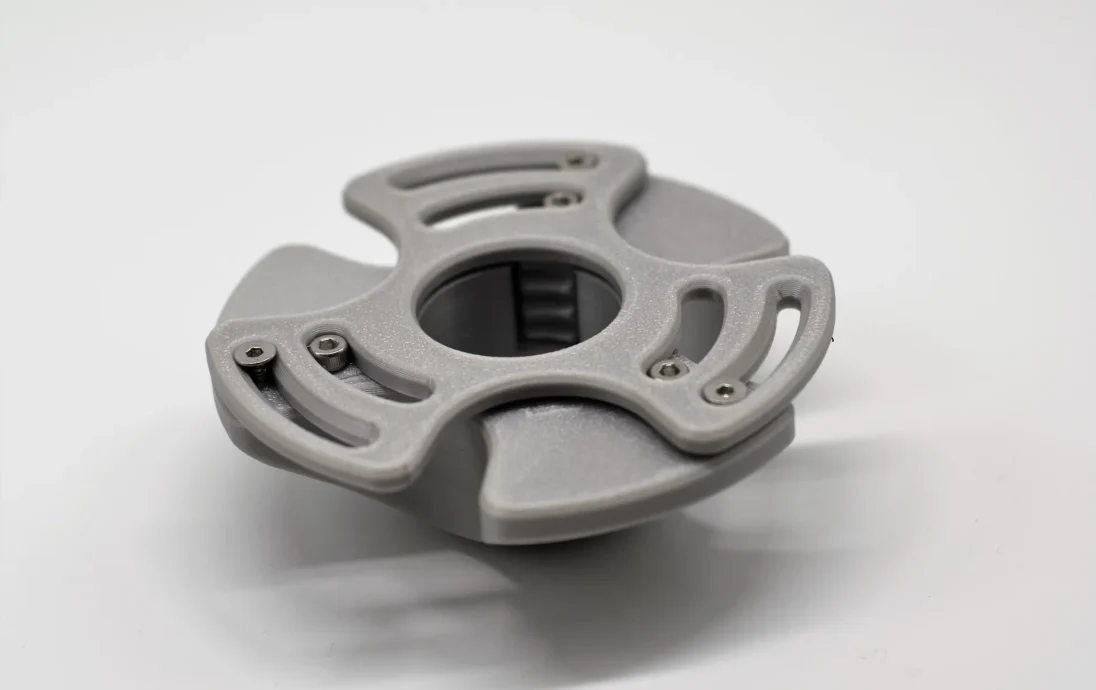

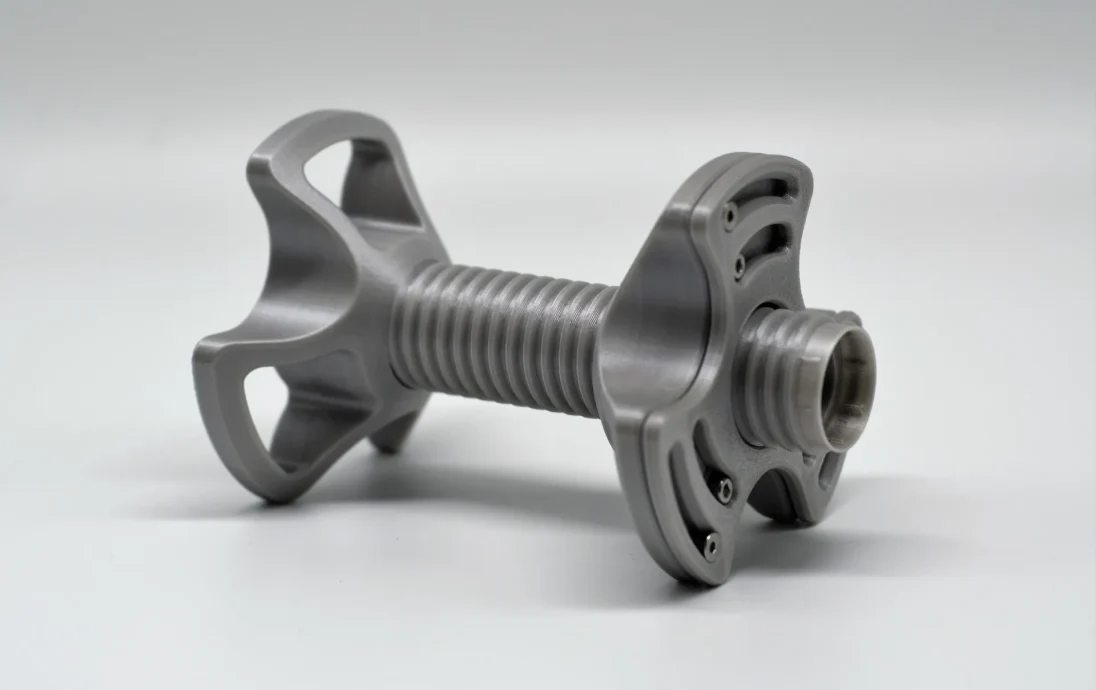

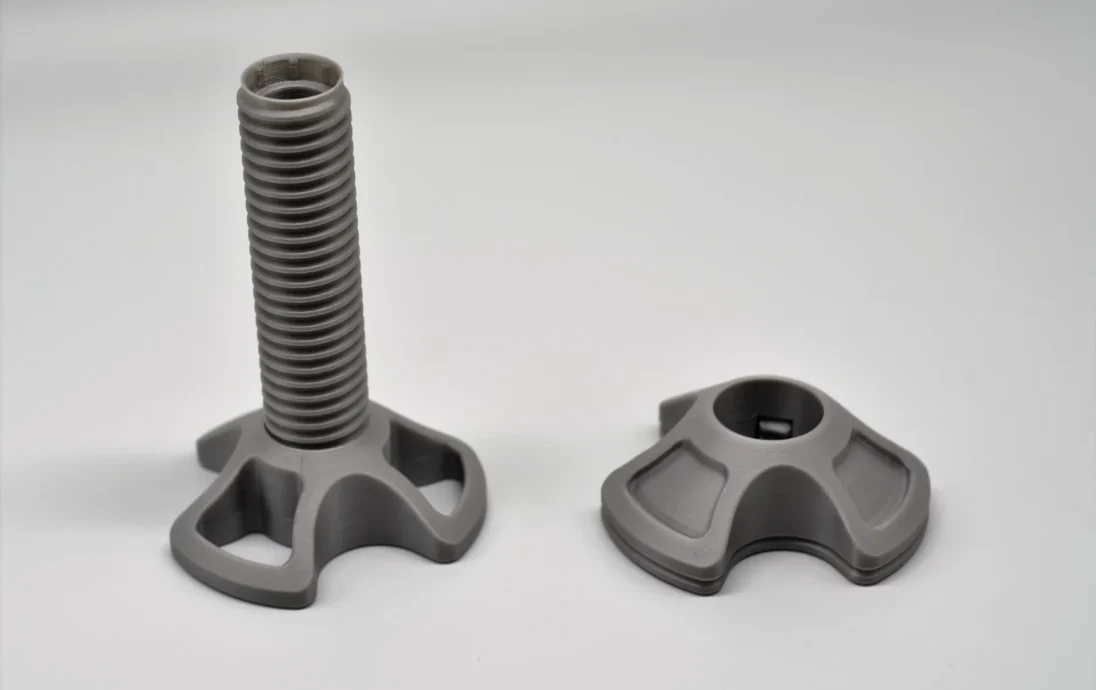

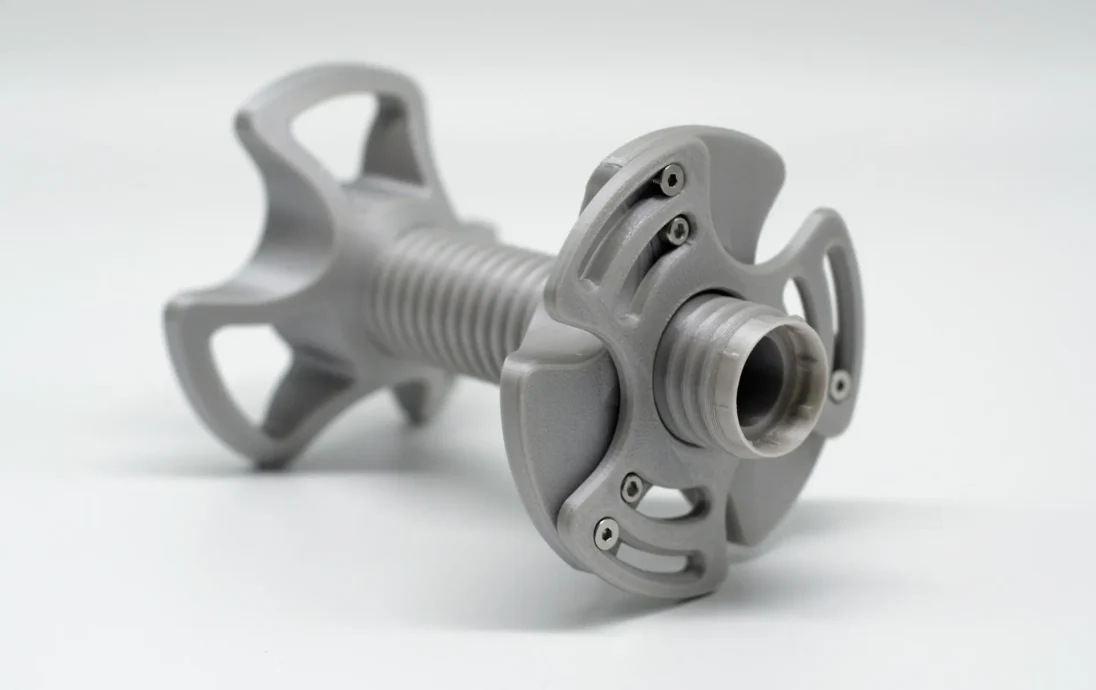

Этот держатель катушки второго поколения теперь также совместим с катушками с большим внутренним диаметром, например 75 мм и выше. Но главной новинкой является быстрозажимная гайка, позволяющая легко снять гайку с резьбы простым поворотом затыльника гайки.

Все детали можно распечатать без поддержки. Я протестировал свою конструкцию катушки из материалов PLA и PETG. Как всегда, вы также можете найти пошаговый файл для полной сборки во вложениях, если вы хотите переделать его, перепроектировать или если он вам нужен для разработки специального крепления для 3D-принтера.

Конечно, держатель катушки Gen 2 совместим со старым поколением. Так что, если вы ленивы, как я, вы можете только распечатать новую быстрозажимную гайку и использовать ее на старом держ��теле катушки.

Сопротивление качению можно отрегулировать, затянув или ослабив гайку М8 на внешнем шарикоподшипнике.

Что вам нужно:

Стержень с резьбой M8 (длина зависит от крепления держателя катушки, которое вы хотите использовать, у меня длина 170 мм)
2-3 гайки M8
2x шарикоподшипника для скейтборда 608ZZ (я купил их дешево на AliExpress как фланцевый подшипник, который выглядит еще лучше)
8 мм (сердцевина)
22 мм (внешний диаметр)
7 мм (ширина)

Для быстрозажимной гайки вам понадобится:

3x M3x8 ISO 10642/DIN 7991 Винт с потайной головкой
3x M3x6 ISO 4762/DIN 912 винт с головкой цилиндра

Если вы ищете крепление для алюминиевого профиля/настенных/деревянных полок 20х20
http://www.thingiverse.com/thing:2122402

Вы также можете найти множество отличных ремиксов и вариантов крепления/перепроектирования для всех типов принтеров здесь: https://www.thingiverse.com/thing:2070272/remixes

Если вам понравился мой новый дизайн, я буду очень признателен за хороший обзор. И если хотите, вы также можете пожертвовать несколько долларов, которые будут конвертированы в вдохновляющее немецкое пиво.
