Стандартная резьбовая заглушка BSPP (G 1/8" - G 2") / Še...

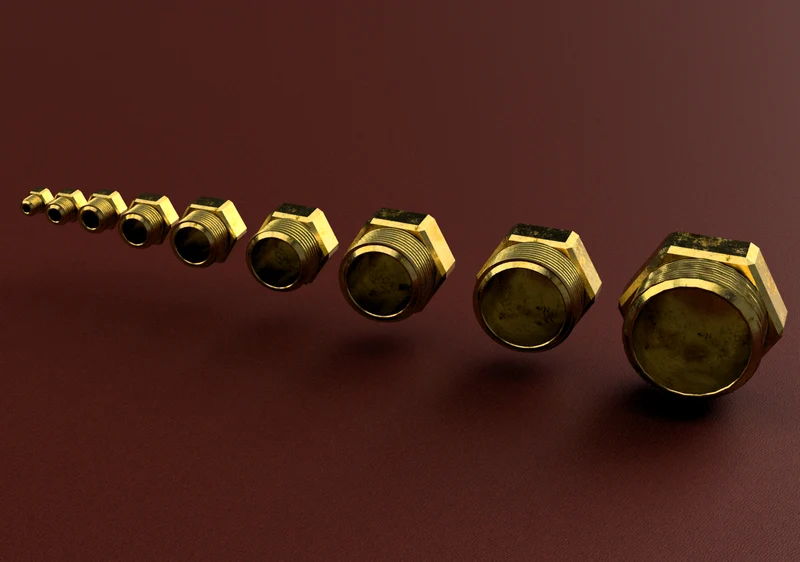

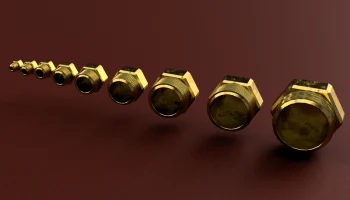

Точный по размерам набор стандартных двойной наружной резьбы Заглушки с шестигранной трубной резьбой, смоделированные в соответствии с европейскими и международными стандартами EN ISO 228-1 (параллельная трубная резьба Британского стандарта — BSPP/G) и ISO 4144 (обозначение N4/EN 10241).
Каждый размер моделируется индивидуально на основе стандартизированных механических размеров, а не параметрически масштабируется. Резьба представляет собой полностью смоделированный трехмерный профиль, соответствующий реальным фитингам с углом резьбы 55°.

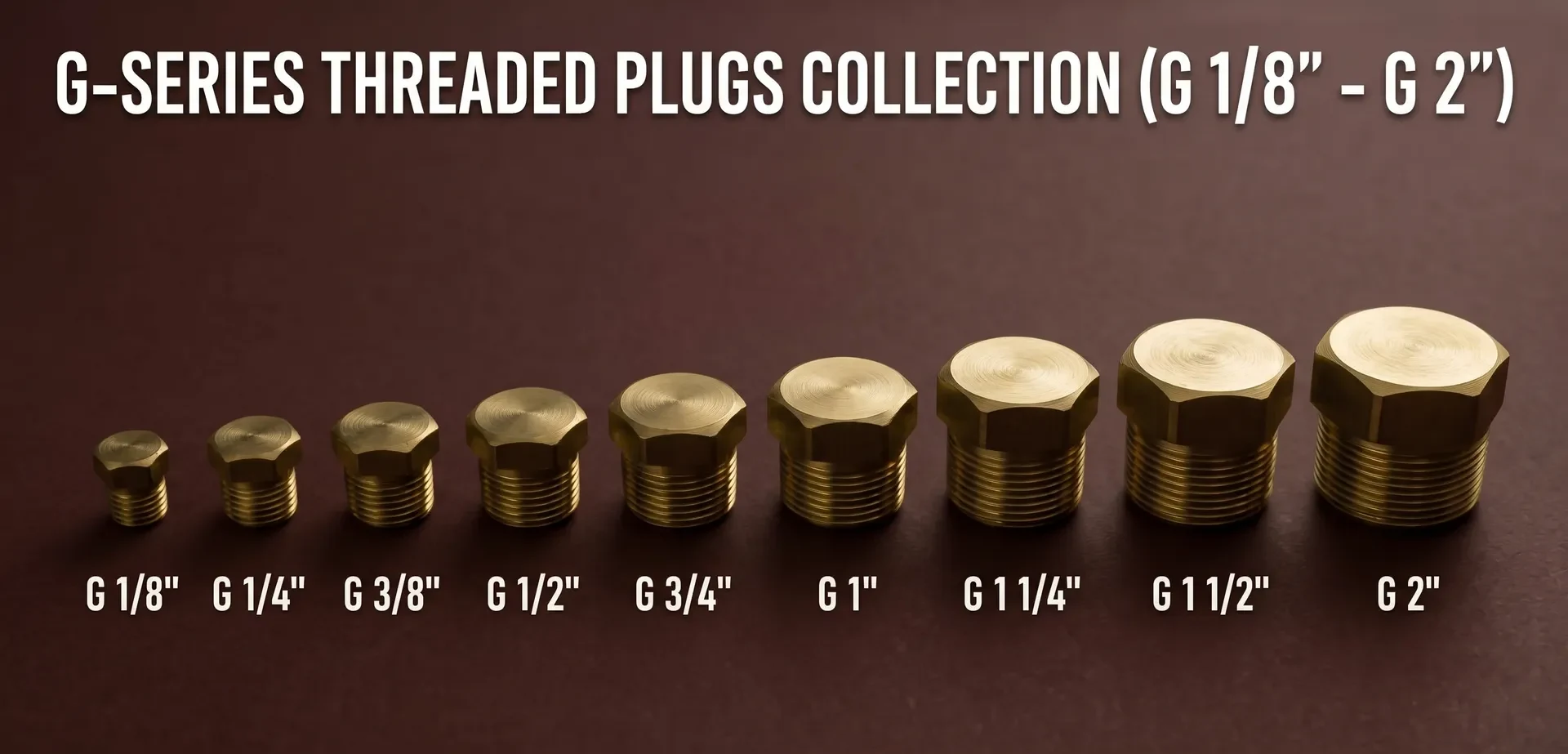

Структура файлов и компонентов
PNG имя файла
Английское имя
Чешский назев дилу
Размер ключа (SW)
Резьбовая_заглушка_ISO228_G1-8.stl
Резьбовая заглушка G 1/8" BSPP
Шестигранный затвор G 1/8"
12 мм
Резьбовая_заглушка_ISO228_G1-4.stl
Резьбовая заглушка G 1/4" BSPP
Шестигранный затвор G 1/4"
16 мм
Резьбовая_заглушка_ISO228_G3-8.stl
Резьбовая заглушка G 3/8" BSPP
Шестигранный затвор G 3/8"
19 мм
Резьбовая_заглушка_ISO228_G1-2.stl
Резьбовая заглушка G 1/2" BSPP
Шестигранный затвор G 1/2"
24 мм
Резьбовая_заглушка_ISO228_G3-4.stl
Резьбовая заглушка G 3/4" BSPP
Шестигранный затвор G 3/4"
30 мм
Резьбовая_заглушка_ISO228_G1.stl
Резьбовая заглушка G 1" BSPP
Шестигранный затвор G 1"
36 мм
Резьбовая_заглушка_ISO228_G1_1-4.stl
Резьбовая заглушка G 1 1/4" BSPP
Шестигранный затвор G 1 1/4"
46 мм
Резьбовая_заглушка_ISO228_G1_1-2.stl
Резьбовая заглушка G 1 1/2" BSPP
Шестигранный затвор G 1 1/2"
50 мм
Резьбовая_заглушка_ISO228_G2.stl
Резьбовая заглушка G 2" BSPP
Шестигранная застежка G 2"
64 мм
Рекомендации по печати
Ориентация: печать поддерживается диагонально на одном конце резьбового конца. При желании легче печатать, лежа на одной стороне шестигранника, но это ухудшит качество резьбы. Используйте внешний край, чтобы предотвратить опрокидывание во время печати.
Высота слоя: рекомендуется от 0,10 до 0,16 мм для точного создания геометрии резьбы.
Периметры и заполнение: 3-6 периметров для обеспечения структурной целостности; Заполнение 50-90 % для функциональных испытаний или прототипов сантехники.
Допуски и посадка: модели отражают номинальные размеры ISO.
Термофитинг для уплотнения нулевого допуска: Аккуратно нагрейте поверхность резьбы с помощью теплового пистолета на низкой температуре (или предварительно нагрейте металлическую деталь). Вам нужно только смягчить линии микроскопических слоев, а не расплавить основную структуру. Ввинчивайте фитинг сразу, пока он горячий. Гибкий внешний периметр прилегает непосредственно к боковым сторонам металлической резьбы, устраняя трение слоев и создавая прочное индивидуальное уплотнение при охлаждении. Нагревайте равномерно и ненадолго. Перегрев приведет к искажению шага резьбы и ухудшению точности размеров.
