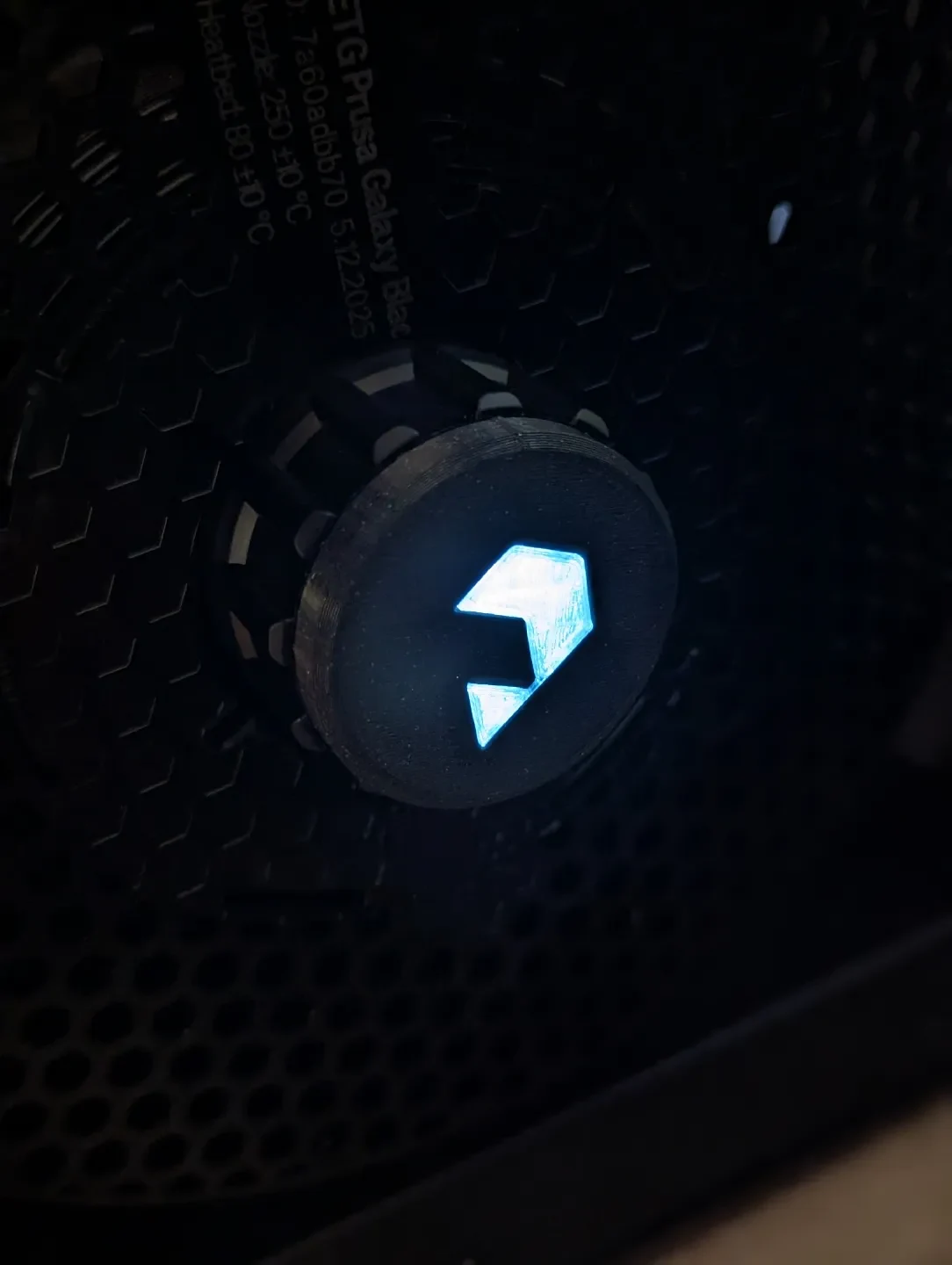

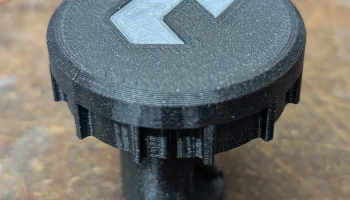

Крышка держателя катушки со светодиодной подсветкой

Это простая светодиодная подсветка батарейки-таблетки для новой крышки держателя катушки. Для этого не требуется пайка, но добавление резистора увеличит срок службы батареи. Таким образом, при желании есть место для установки резистора мощностью 1/8 Вт. Кроме того, я обнаружил, что для этой модели не нужен клей, но его можно добавить при необходимости.

Части

Белый светодиод 5 мм, 3 В — непартнерская ссылка

Батарейка-монета CR2032 — непартнерская ссылка

Сборка

Шаг 1. Определите полярность светодиода. Более длинная ножка является положительной стороной светодиода. Также проверьте светодиод, поместив более длинную ножку на положительную сторону батареи CR2032, а более короткую — на отрицательную сторону батареи.

Шаг 2. Согните ножки светодиода на 90 градусов примерно на 1,5 мм от светодиода. В итоге я использовал линейку, чтобы сделать изгиб, так как ее толщина была 1,2 мм. Убедитесь, что длинная ножка совпадает с положительным знаком "+" на «держателе светодиодной батареи». Если назад, снова согните ноги в противоположном направлении.

Шаг 3. Установите светодиод в «держатель светодиодной батареи».

Шаг 4. Установите батарею CR2032 и убедитесь, что светодиод горит. Если он не светится, попробуйте перевернуть аккумулятор или отрегулировать положение ножек светодиода.

Шаг 5. Прикрепите «световую трубку держателя катушки» к «держателю светодиодной батареи» и отцентрируйте держатель. Теперь это сборка.

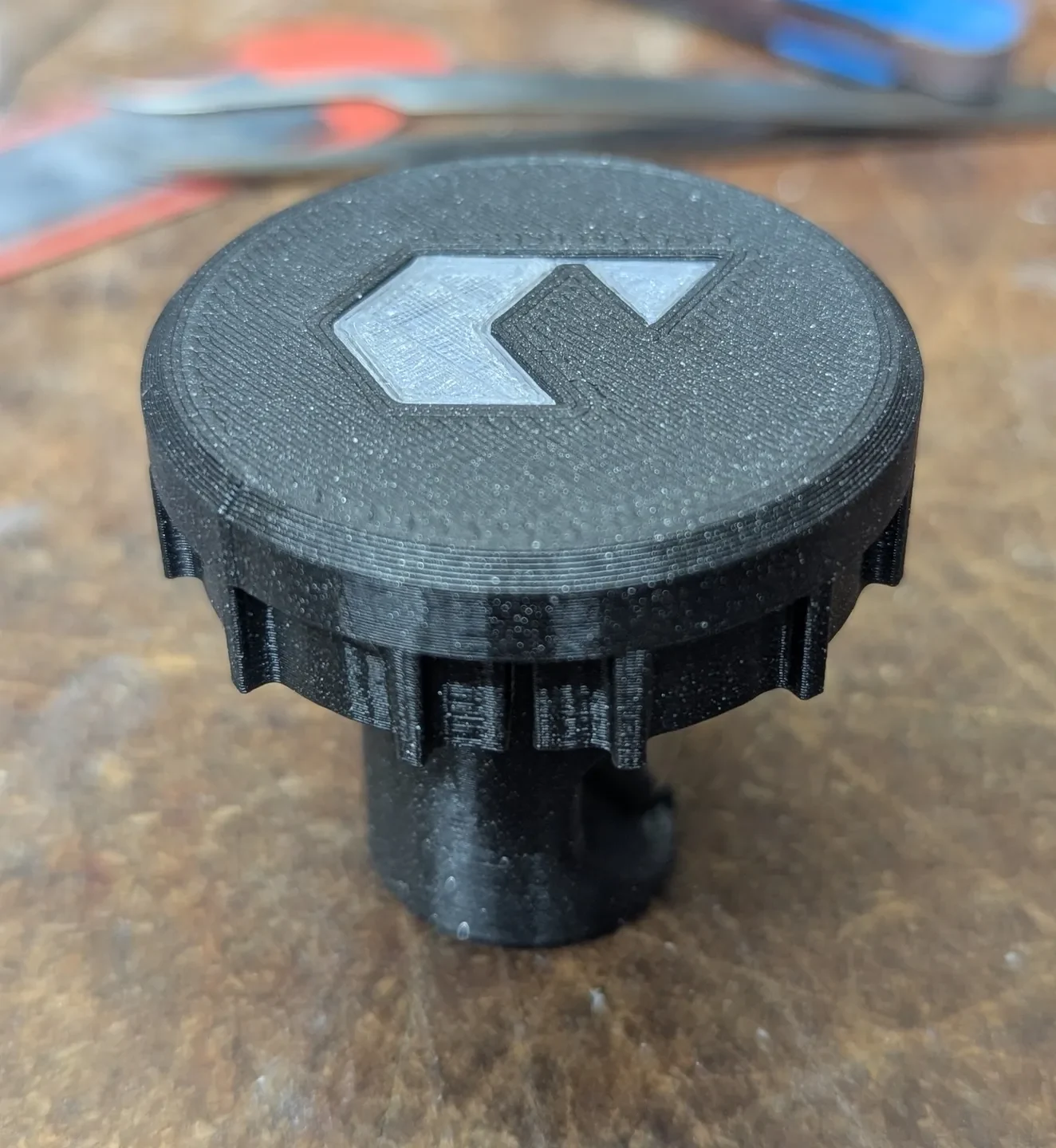

Шаг 6. Поместите «Колпачок держателя катушки с подсветкой» поверх узла сборки.

Шаг 7. Установите собранную сборку в телескопический держатель катушки.

Нить

Prusament Galaxy Black PETG с структурными настройками 0,2

Прозрачный PETG Sunlu при структурных параметрах 0,2

К вашему сведению, я почерпнул эту идею из видеоролика Lost In Tech на YouTube, ссылка на который приведена ниже.
