Крышка катушки планетарной передачи, напечатанная на месте

Вместо того, чтобы использовать верхнюю поверхность только для логотипа, изображения или украшения, я хотел сделать саму крышку катушки функциональной.

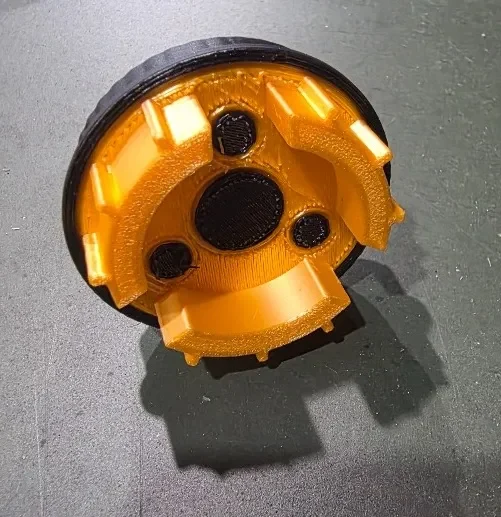

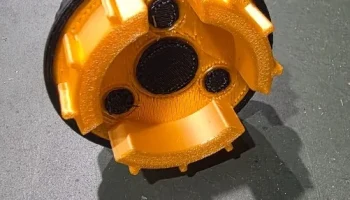

В результате получился компактный планетарный механизм, напечатанный на месте, встроенный непосредственно в крышку катушки.

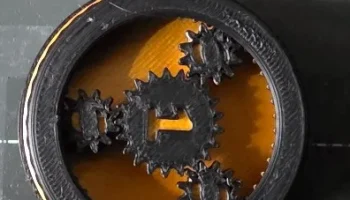

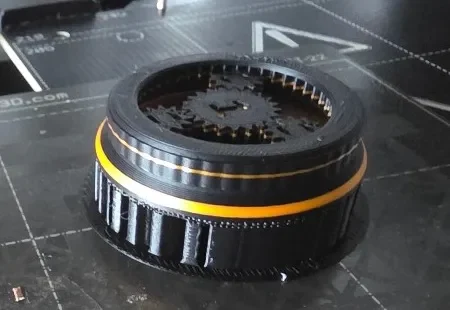

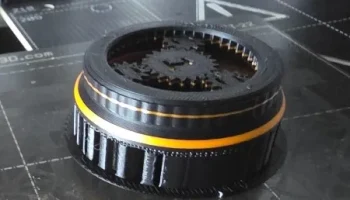

Поверните внешнее кольцо, и шестерни внутри начнут двигаться. Весь механизм печатается уже собранным — никаких винтов, отдельных штифтов, клея или сборки не требуется.

Просто распечатайте его, аккуратно освободите движущиеся части и наслаждайтесь работой механизма. ⚙

Полнофункционален и протестирован на печать

Это не просто концепция САПР.

Весь механизм был физически распечатан и протестирован на FDM-принтере. Включение передач, зазоры и движение проверены на реальном отпечатке.

В конструкции используются:

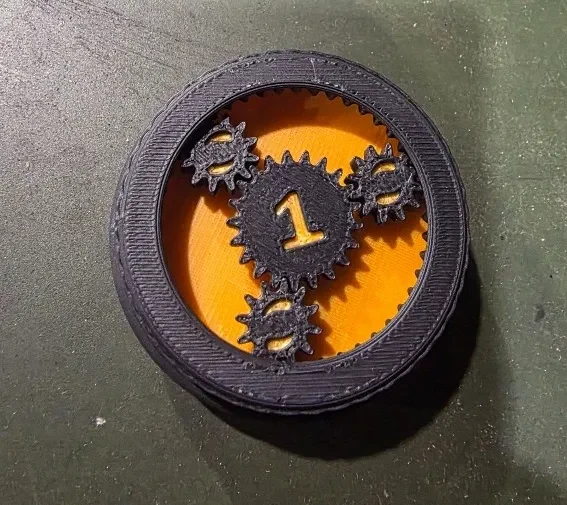

Внутренняя кольцевая шестерня 45 зуб.

Планетарные передачи 3 × 12 зуб.

Центральная шестерня 21T

Конструкция «печать на месте»

Встроенный колпачок для катушки

Сборка не требуется

Весь механизм был спроектирован так, чтобы оставаться максимально компактным, но при этом оставаться пригодным для печати и функциональным.

⚠ Важно — освобождение механизма после печати

Пожалуйста, не торопитесь при первом перемещении механизма.

Поскольку это компактный механизм печати на месте с небольшими зазорами вокруг шестерен, некоторые области могут быть слегка соединены или затянуты сразу после печати. Точный результат также будет зависеть от калибровки вашего принтера, материала, экструзии и настроек первого слоя.

Не прилагайте резких усилий к внешнему кольцу.

Осторожно перемещайте движущиеся части вперед и назад и постепенно освобождайте шестерни. После устранения всех зазоров на месте планетарный механизм должен двигаться нормально.

Механизм был успешно распечатан и протестирован, но для достижения наилучшего результата важна хорошая калибровка принтера.

В комплект входят две версии 3MF.

Я подготовил два разных файла 3MF:

Многоцветный 3МФ

Подготовлено для настоящей многоцветной печати. Различные части планетарного механизма могут быть напечатаны разными цветами, благодаря чему движение и взаимодействие между шестернями будет намного легче увидеть.

Это также версия, которая действительно показывает, что это не просто украшение: вся верхняя часть колпачка катушки представляет собой рабочий механизм.

Стандартное/Смена цвета слоя 3MF

Подготовлено для обычного принтера с одним экструдером.

Вы можете создать многоцветный эффект, меняя нить в выбранных слоях. Слои смены нитей необходимо настроить в слайсере в соответствии с выбранной вами высотой слоя, принтером и желаемой комбинацией цветов.

Таким образом, вам не нужен многоцветный принтер, чтобы выделить механизм.

Почему планетарная передача?

Потому что колпачок для катушки не обязательно должен быть просто колпачком.

Я хотел использовать доступное пространство для чего-то механического, функционального и приятного для игры. Вместо простого размещения другого изображения сверху дизайном становится сама планетарная передача.

Его также можно использовать в качестве простой демонстрации того, как работает планетарная система передач, особенно в многоцветной версии, где четко видно движение отдельных шестерен.

Номер серии

Текущая версия включает номер 1.

Если есть интерес, могу также подготовить полную 2-8 серию, используя тот же функциональный планетарный механизм.

Распечатайте его. Освободите его осторожно. Поверните кольцо. Смотрите, как оживают шестеренки. ⚙
