Линейный привод с оптическим приводом V2 - со встроенными..
// Здесь вы можете найти мой новый проект, в котором также используются детали оптического привода https://www.thingiverse.com/thing:5201443

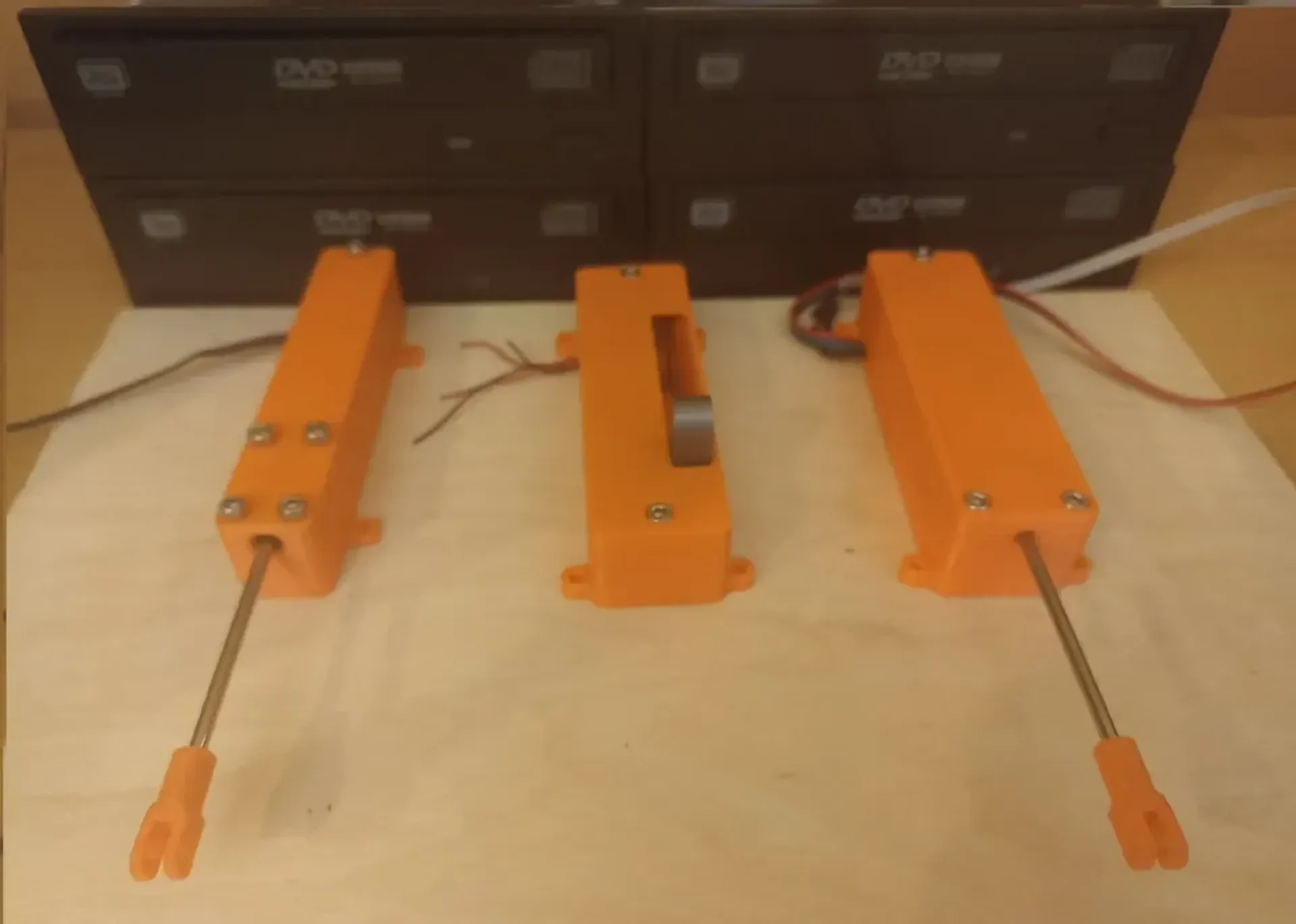

Это обновление моей предыдущей версии, которую я разместил здесь. Я также добавил второй привод без внешнего вала. Эти модели отличаются от предыдущей версии тем, что они позволяют устанавливать концевые выключатели внутри рамы привода.
Необходимые детали от CD/DVD привода:
-3 мм вал
-линейный шаговый двигатель
-скользящие втулки
-Винты М3
Дополнительные концевые выключатели мыши — я использую их, модель D2F-L3 https://s.click.aliexpress.com/e/_9wbixc

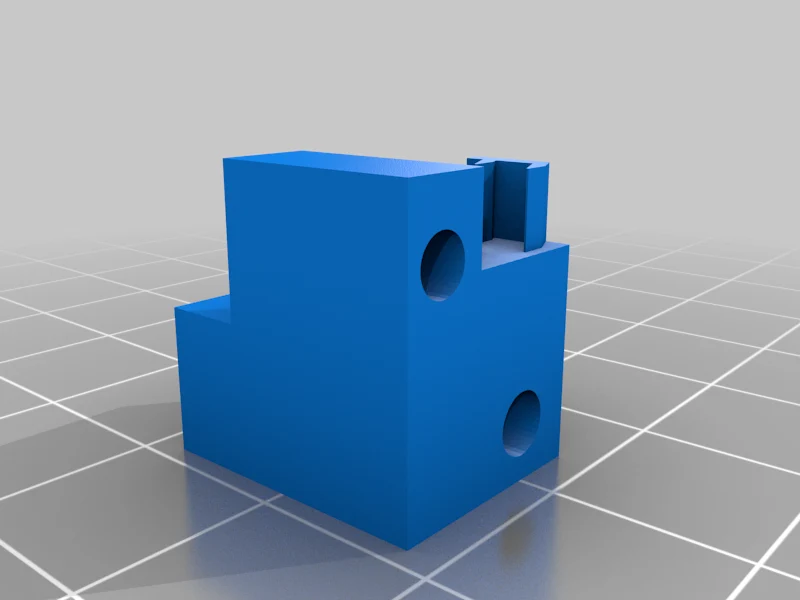

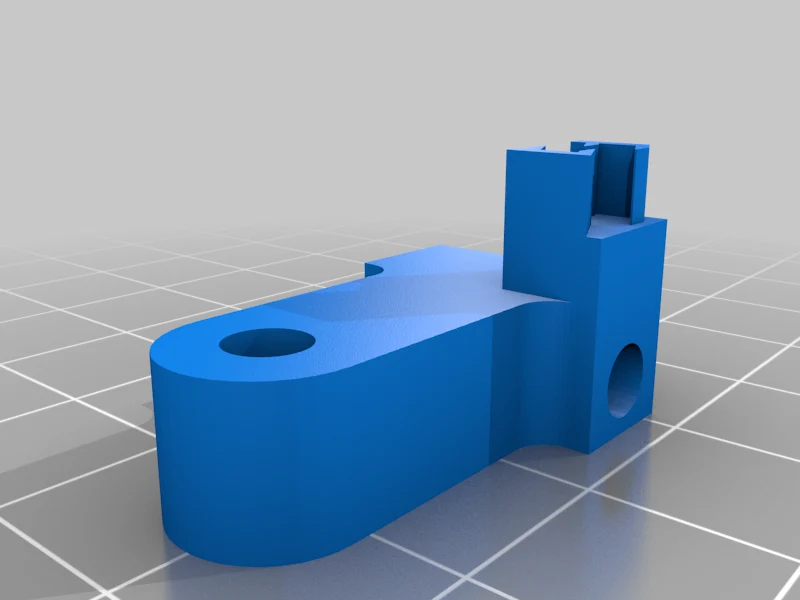

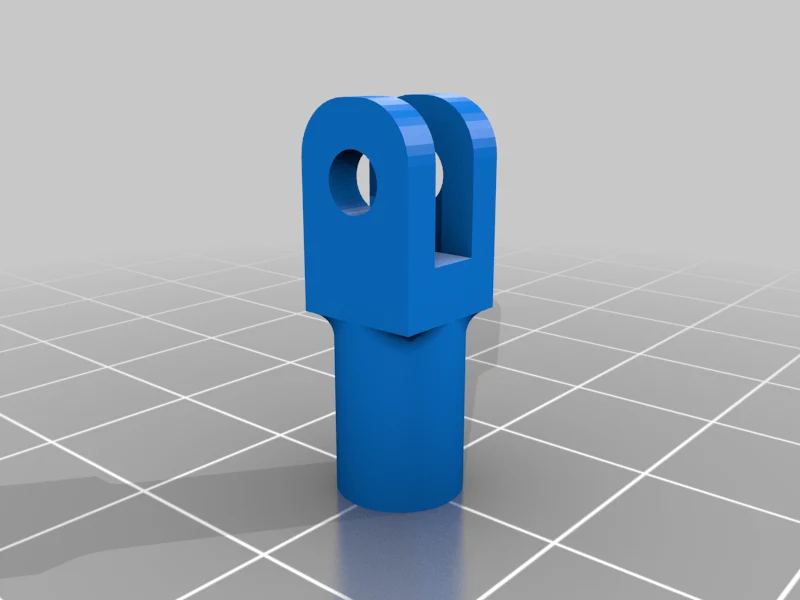

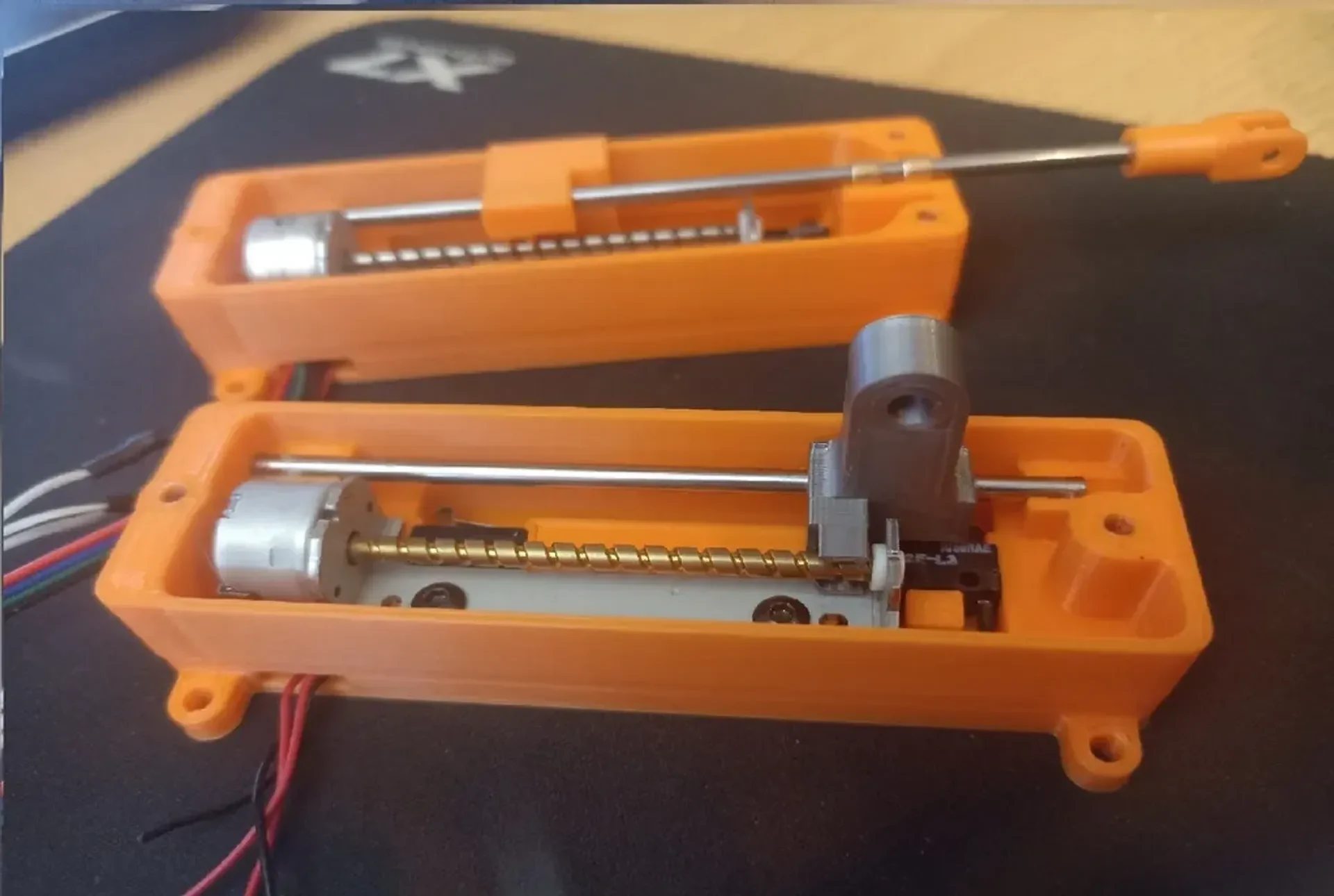

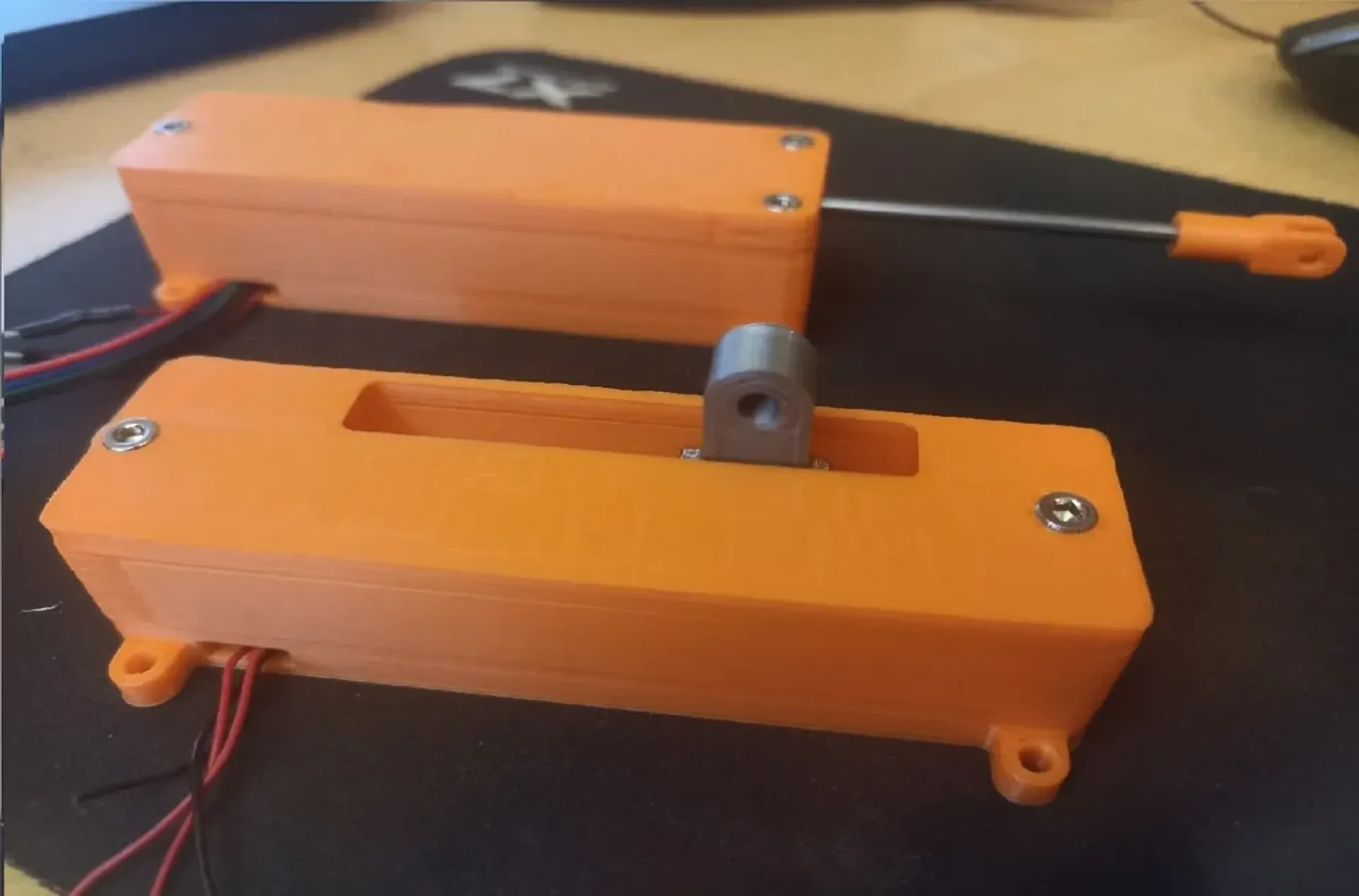

Как это работает и тест на подъем: https://youtu.be/_XdJ7rqTPUw
Файлы шагов: https://drive.google.com/drive/folders/1Xz385k_Gf5eYcKJpisetwqBsru13ryDk?usp=sharing.
// обновление

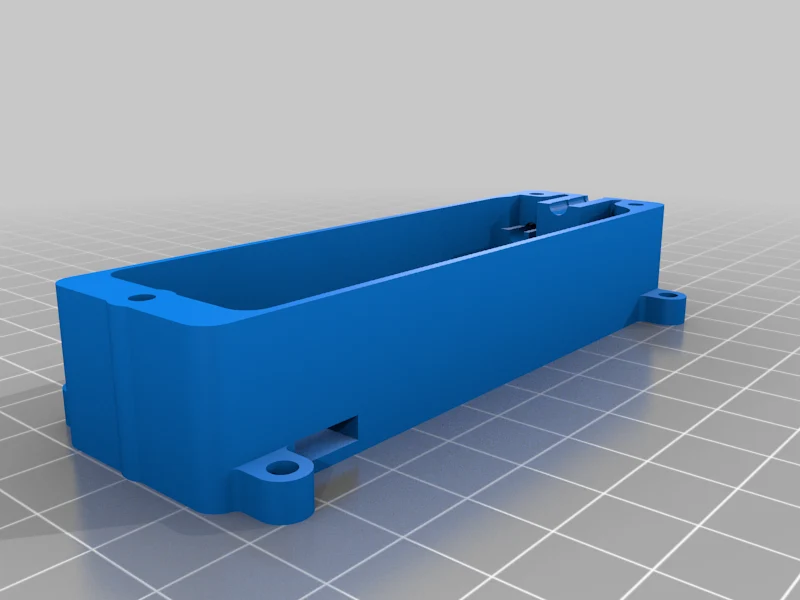

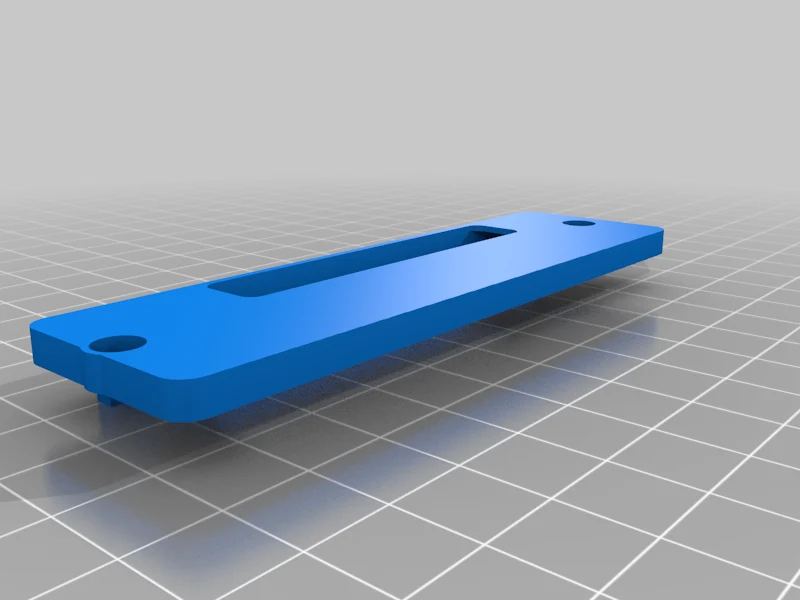

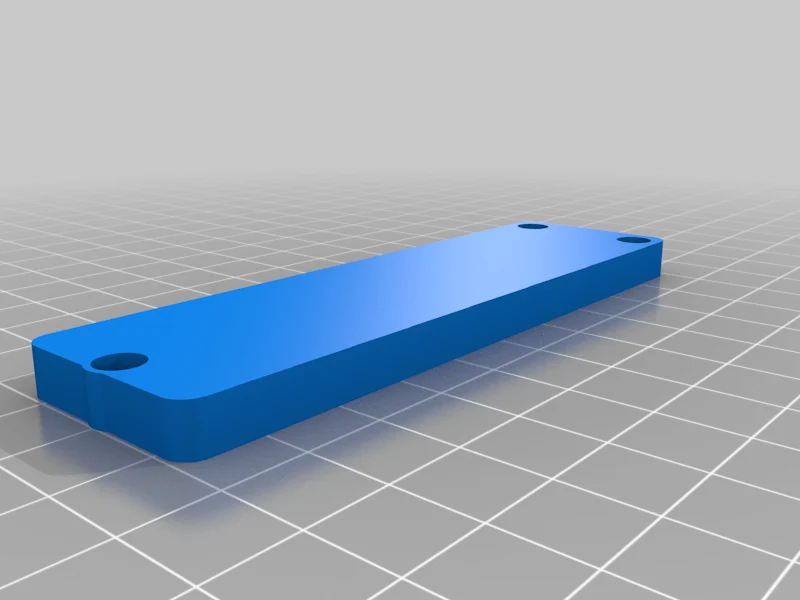

добавлено 2 файла — A_Frame_with_bearing и A_Cover_with_bearing — это модель A, но с фиксированным креплением для подшипников LM3UU, если у вас нет скользящих втулок. Я распечатал его, и все подходит, но не проверял на рабочем приводе.
Ссылка на подшипники для этой рамы (LM3UU) https://s.click.aliexpress.com/e/_AsEc8S
Настройки печати
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2 для рамы и крышки, 0,1 для гайки
Категория: Робототехника
