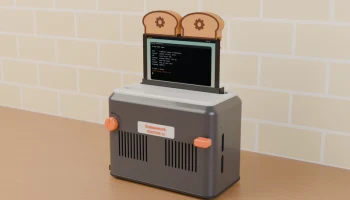

Нажмите рычаг, и он загрузится. Нажмите POP, и из отделения для хлеба выскочит 7-дюймовый сенсорный экран.

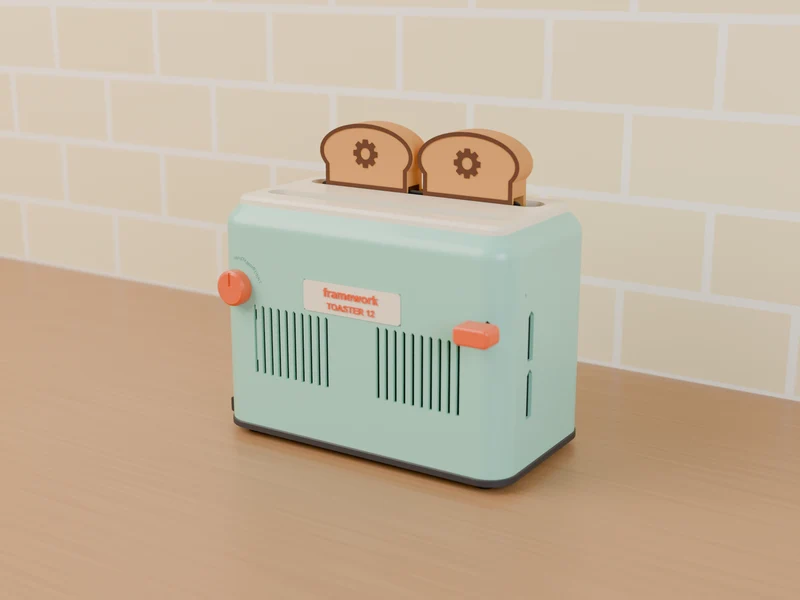

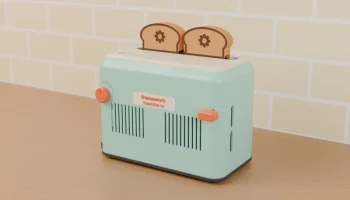

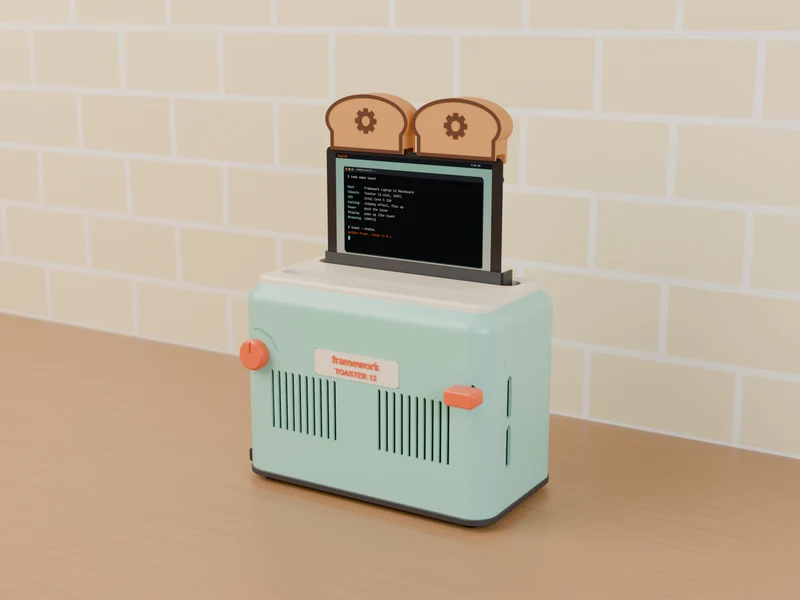

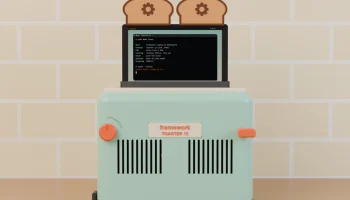

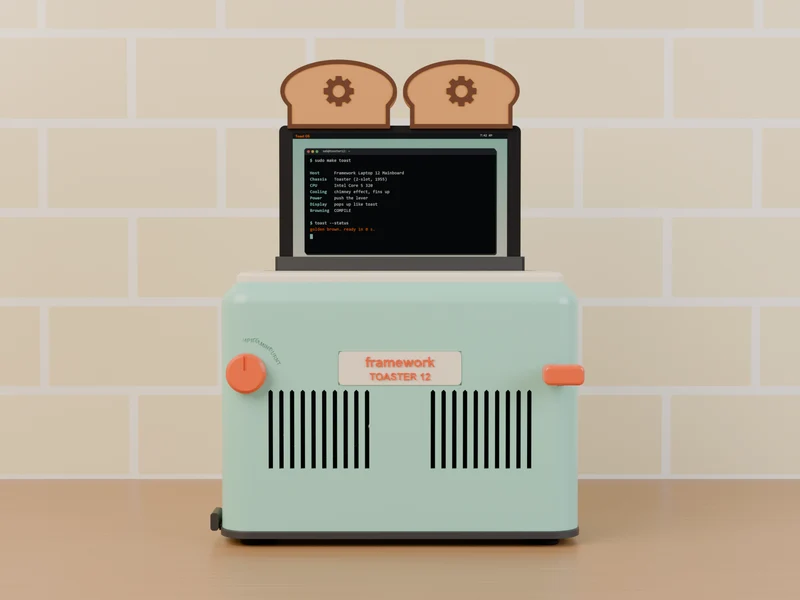

Это выдвижной тостер 1950-х годов, построенный на материнской плате Framework Laptop 12. Доска стоит в первом слоте вертикально, как кусок хлеба. Второй слот скрывает сенсорный экран, на котором лежат два ломтика тоста. Нажмите на него обратно, он щелкнет, и на вашем столе снова окажется тостер.

«Может ли он работать на тостере?» Да. Да, может.

Как это работает

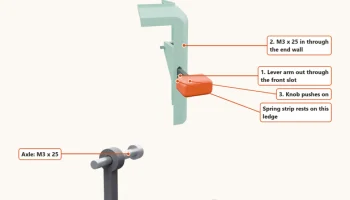

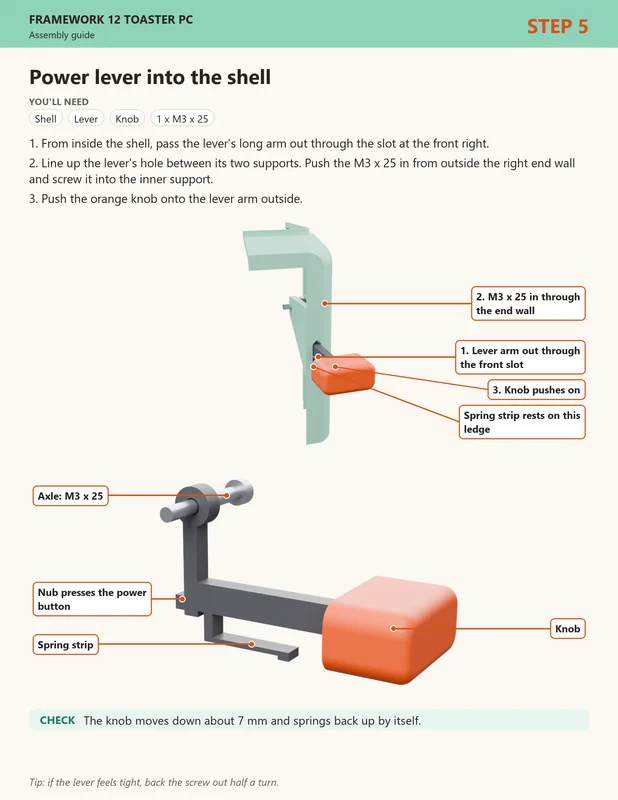

Рычаг — это кнопка питания. Он вращается на одном винте М3. Выступ внутри нажимает на выключатель питания платы, а пружинная полоска, впечатанная в рычаг, поднимает его обратно. Никакой металлической пружины.

POP запускает экран. Экран установлен на каретке, которая скользит по двум направляющим колоннам. Две обычные резинки подтягивают его вверх. Пружинный крючок под верхней панелью удерживает ее до тех пор, пока вы не нажмете вкладку POP.

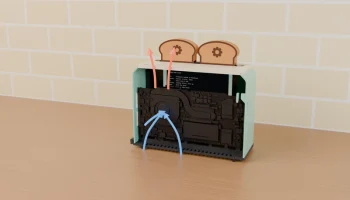

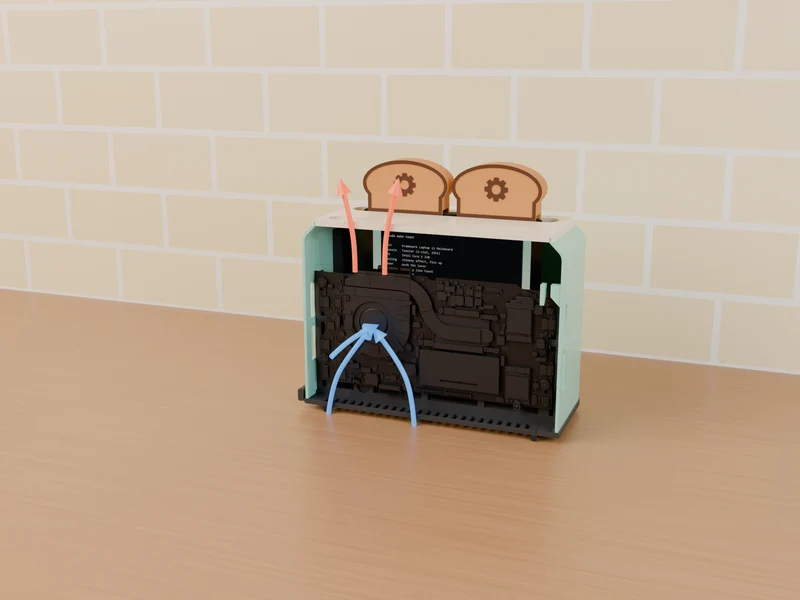

Тостер — это система охлаждения. Плата Laptop 12 имеет тепловые ребра вдоль одного длинного края. Поставьте его вертикально ребрами вверх, и тостер будет работать как дымоход: прохладный воздух поступает через поддон для крошек и боковые вентиляционные отверстия, собственный вентилятор платы проталкивает его через ребра, а теплый воздух поднимается прямо из отделения для хлеба. Никаких дополнительных вентиляторов.

✨ Особенности

Один кабель для экрана: порты USB-C на плате Framework передают видео, сенсорное управление и питание, поэтому один короткий прямоугольный кабель USB-C охватывает весь экран. Нет платы драйвера, нет пайки.

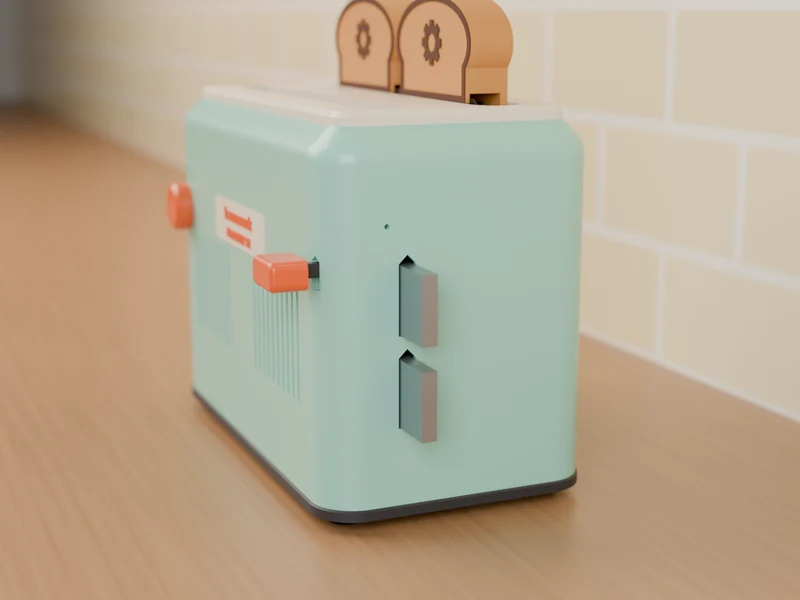

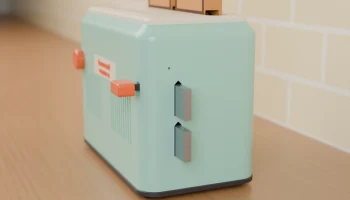

Доступны все 4 порта USB-C: по два на каждом конце, в отверстиях, рассчитанных на карты расширения Framework, поэтому карта подключается прямо к плате через торцевую стенку.

Подходит для большинства 7-дюймовых сенсорных мониторов USB-C размерами до 172 x 106 x 15 мм. Разработан на основе Waveshare 7EP-CAPLCD и LESOWN P70D-T.

Поддон для крошек выдвигается из торца и служит решеткой воздухозаборника.

Готовность к Wi-Fi: антенны ноутбука Laptop 12 находятся на экране, поэтому на задней стенке есть карманы для прикрепляемых антенн ноутбука и два отверстия для прикручиваемых антенн SMA.

Карман для батарейки для часов для монетного элемента ML1220, который необходим плате, когда она работает вне ноутбука.

Плата крепится с помощью 5 невыпадающих винтов. Никаких вставок, никакого клея.

Циферблат Браунинга от IDLE до BURNT. Это ничего не делает. Это тостер.

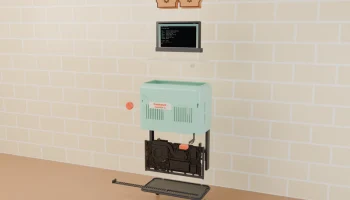

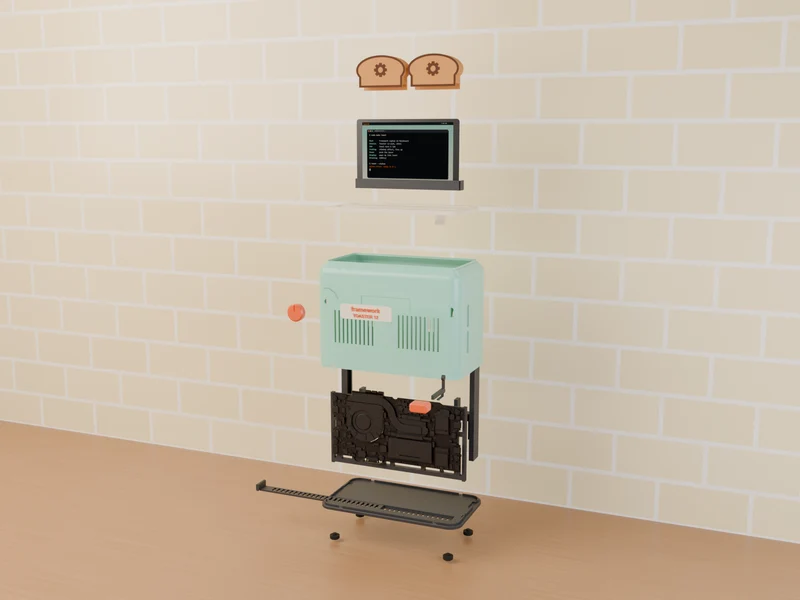

Создано на основе настоящей САПР: официальная модель материнской платы Framework и модель экрана Waveshare. Каждая часть была проверена на предмет столкновений, включая весь ход экрана вверх и вниз через прорезь.

Печать

НИКАКИХ ПОДДЕРЖОК. НЕТ ПОЛЯ. НЕ ТРЕБУЕТСЯ МНОГОМАТЕРИАЛЬНЫЙ БЛОК.

Каждая деталь подходит к кровати размером 250 x 250 мм, и в файлах 3MF каждая деталь уже повернута вверх. Раковина отпечатывается стоя целиком. Верхняя панель специально печатается перевернутой (ее защелка висит внизу).

Каждая деталь окрашена в один цвет, поэтому на принтере с одним экструдером вы просто меняете катушки между пластинами. Две пластины меняют цвет сами по себе: на лицевой стороне значка и тоста есть пауза, встроенная в 3MF на правом слое. Поменяйте цвет на оранжевый или темно-коричневый и нажмите «Возобновить». При использовании AMS или MMU вместо этого установите второй цвет на этом слое.

Настройки: PLA, слои 0,2 мм, 3 стенки, заполнение 15%. Рычаг лучше всего из PETG (в нем есть пружина).

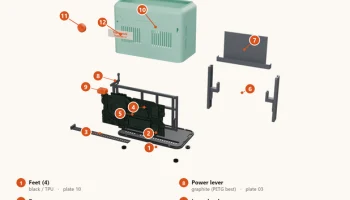

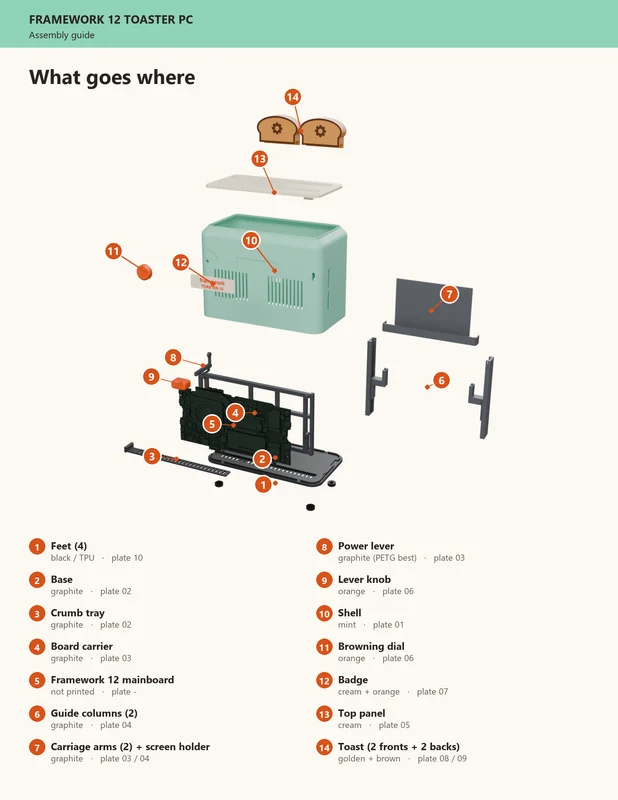

01 Ракушка, мята: 8 ч 50 мин, 339 г

02 Подставка + поддон для крошек, графит: 2 ч 37 мин, 100 г

03 Держатель доски, рычаг, рычаги каретки, графит: 1 ч 58 мин, 62 г

04 Направляющие стойки + держатель экрана, графит: 2 ч 32 мин, 92 г

05 Верхняя панель, кремовый: 1 ч 37 мин, 60 г

06 Ручка + циферблат, оранжевый: 15 мин, 7 г

07 Значок, кремовый, затем оранжевый: 9 мин, 4 г

08 Передняя часть тостов: золотистая, затем темно-коричневая: 29 мин, 17 г

09 Тосты, золотистые: 59 мин, 47 г

10 футов, черный или ТПУ: 12 мин, 4 г

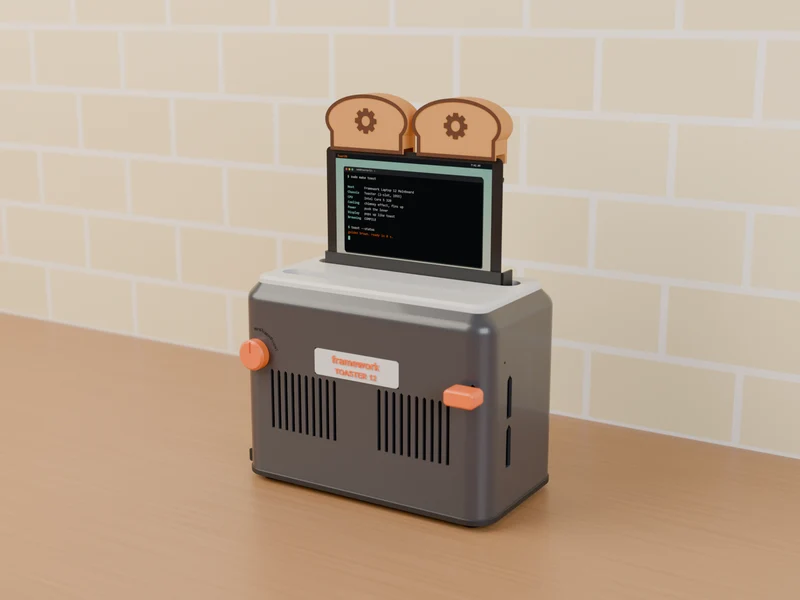

Итого: около 20 часов и 730 г. Хотите другой образ? Те же файлы отлично печатаются в темно-сером цвете с оранжевым рычагом (Framework Edition) или серебристом цвете с черными ручками (Chrome).

Что вам нужно

Материнская плата Framework Laptop 12
