Привет создатели!

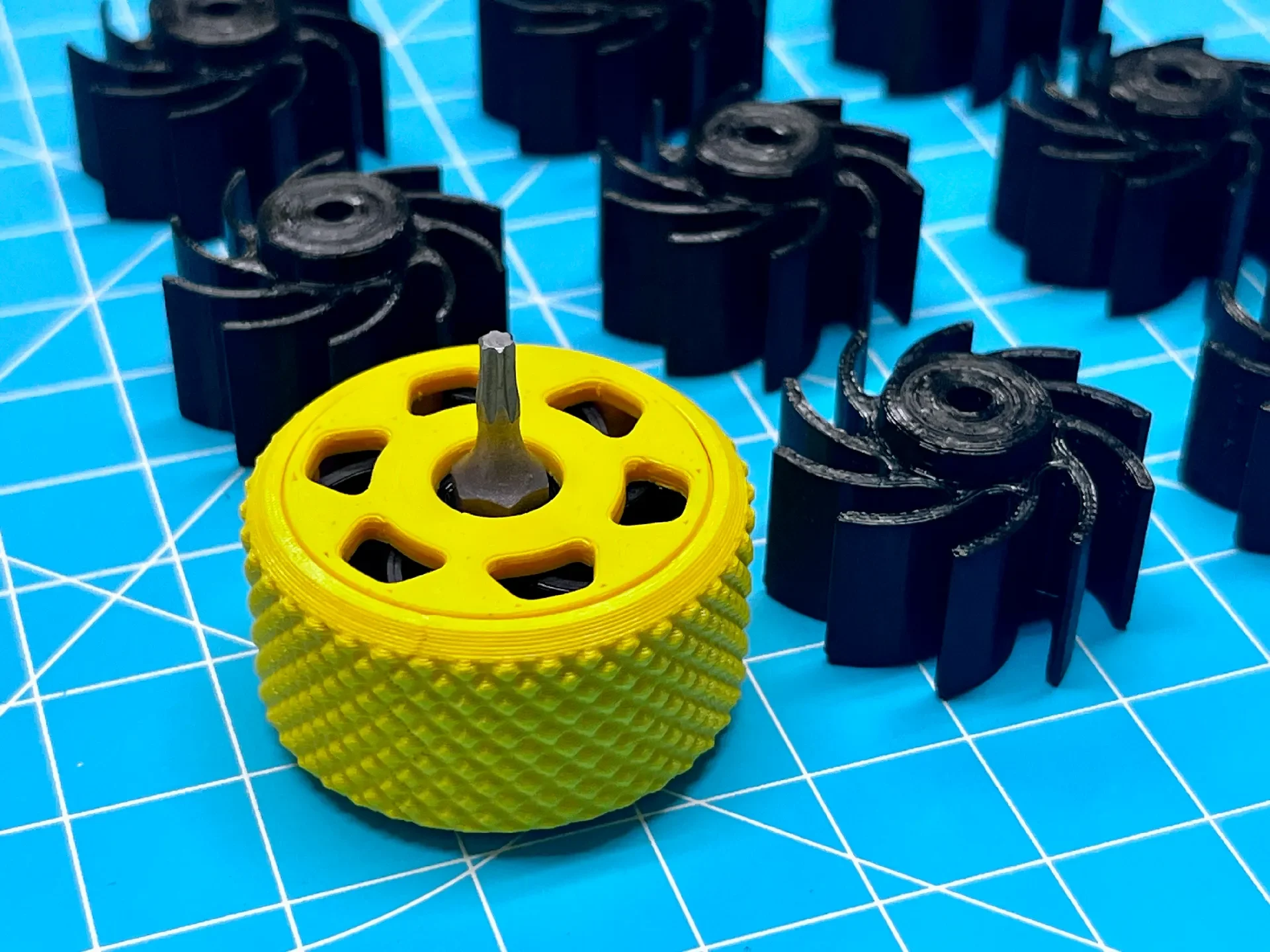

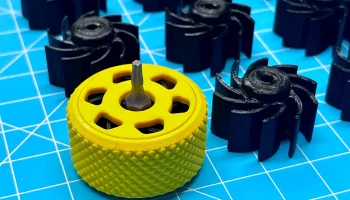

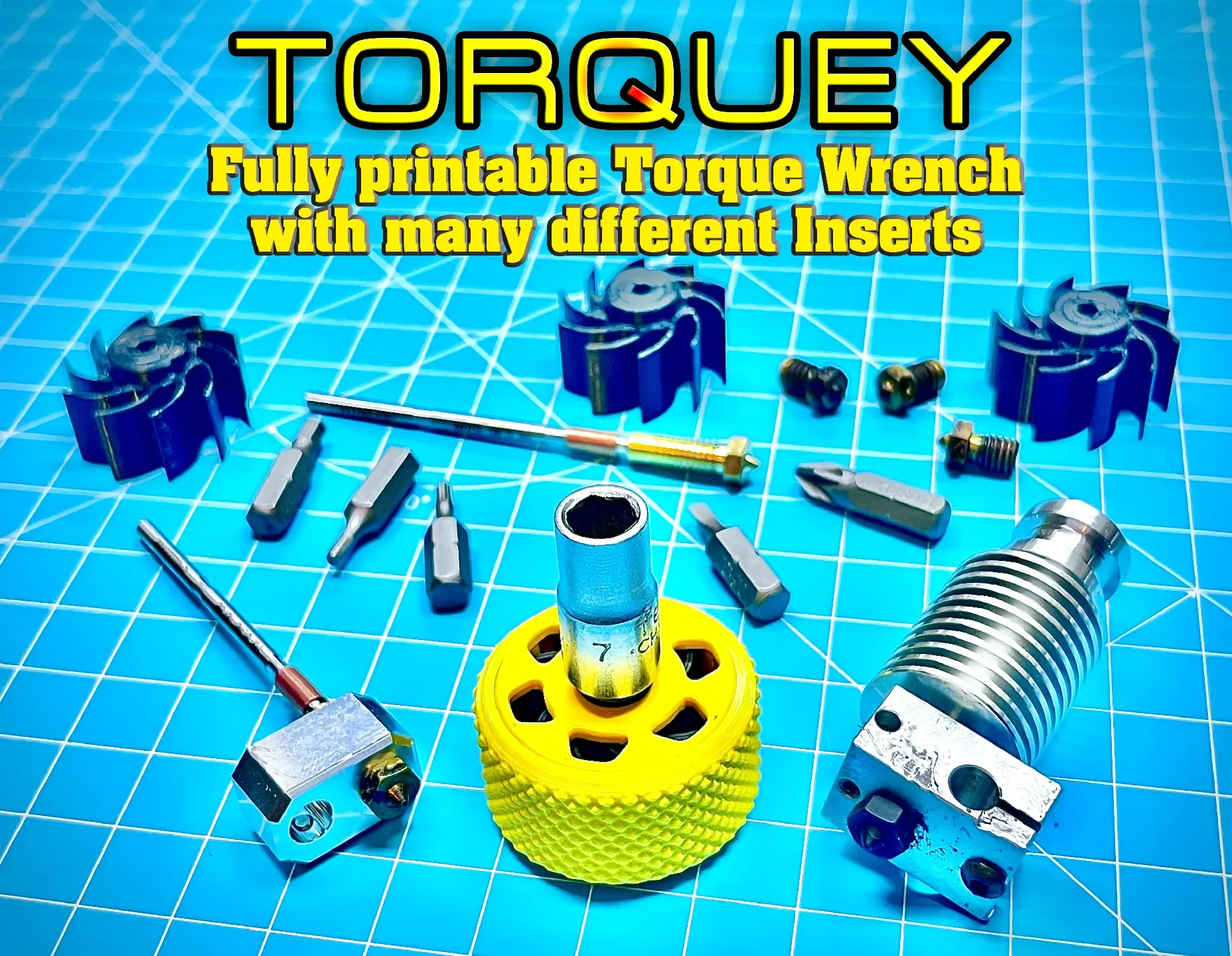

Я переделал динамометрический ключ, распечатанный на 3D-принтере. Существует множество различных пластин с разным уровнем крутящего момента. 100% возможность печати. Никакого оборудования не требуется.
Оригинал от @Perinski <3
Я создал этот ремикс, потому что у меня под рукой не было магнитов, а они вообще-то и не нужны, если можно аккуратно распечатать.
Теперь вы также можете просто надавить на винт с помощью динамометрического ключа, чтобы он не развалился.

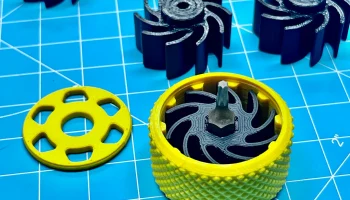

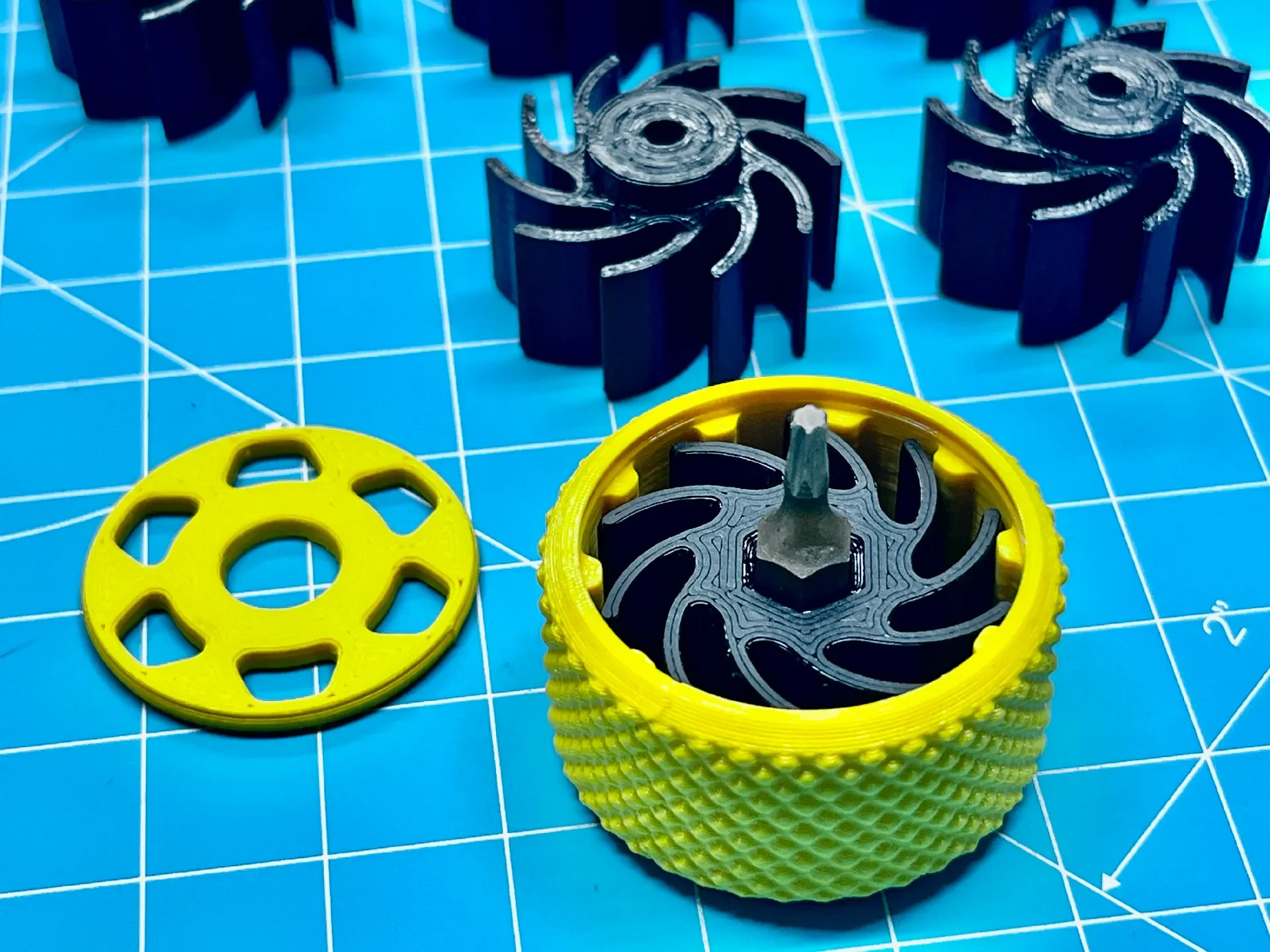

Теперь крышку можно легко установить на место и снова снять, чтобы вставить другую динамометрическую головку.

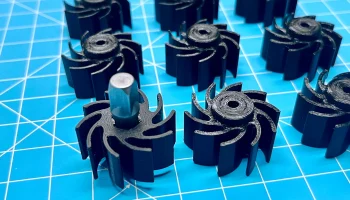

Работает с каждым шестигранником размером 1/4 дюйма.
Настройки печати:
Прежде чем печатать все вкладыши, вам следует распечатать только один, чтобы проверить, подходит ли он. Если вы не можете вставить шестигранную биту 1/4 дюйма, вам следует уменьшить поток. Если он слишком свободный, вам следует увеличить поток. Лучше всего заранее провести тест на расход.
Для своих тестов я использовал сушеный Prusament PETG. Если вы хотите получить наиболее стабильные значения, обязательно используйте PETG. Предпочтительно тот, что от Прусамента. Если вы хотите поддержать меня, вы можете использовать мой код при покупке Prusament или принтера Prusa на кассе. Это беспроигрышный вариант ;)
Мой P2P-код Prusa: @INVESTEGATE
Если вы хотите использовать другие материалы: я рекомендую использовать PETG, ABS или нейлон. Не используйте блестки или карбон!
Сопло 0,4 мм
3 периметра
50% прямолинейное заполнение
Высота слоя 0,2 мм.
Поддерживает только вставки ротора
Возможно, вам нужны поля.
Вы также можете использовать мой предварительно настроенный файл 3MF. Он на 100% настроен так же, как в моих тестах.
Инструменты, кот��рые я использовал:
От квадрата до шестигранника ¼"
Головки торцевых ключей
Набор дыроколов для штампов с буквами и цифрами, 37 шт., 3 мм
Диапазон крутящего момента:

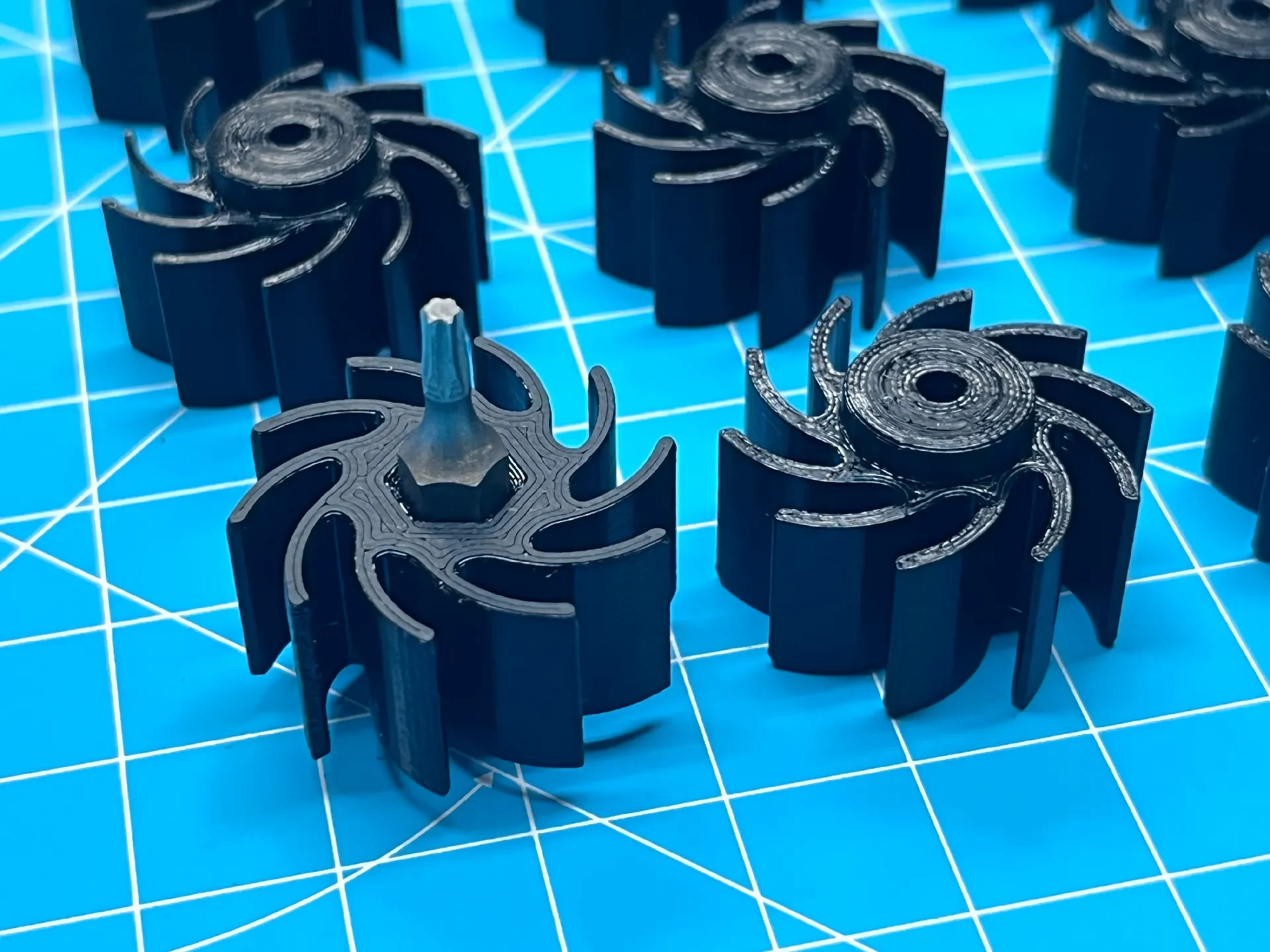

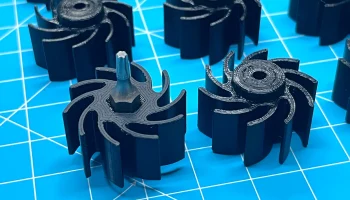

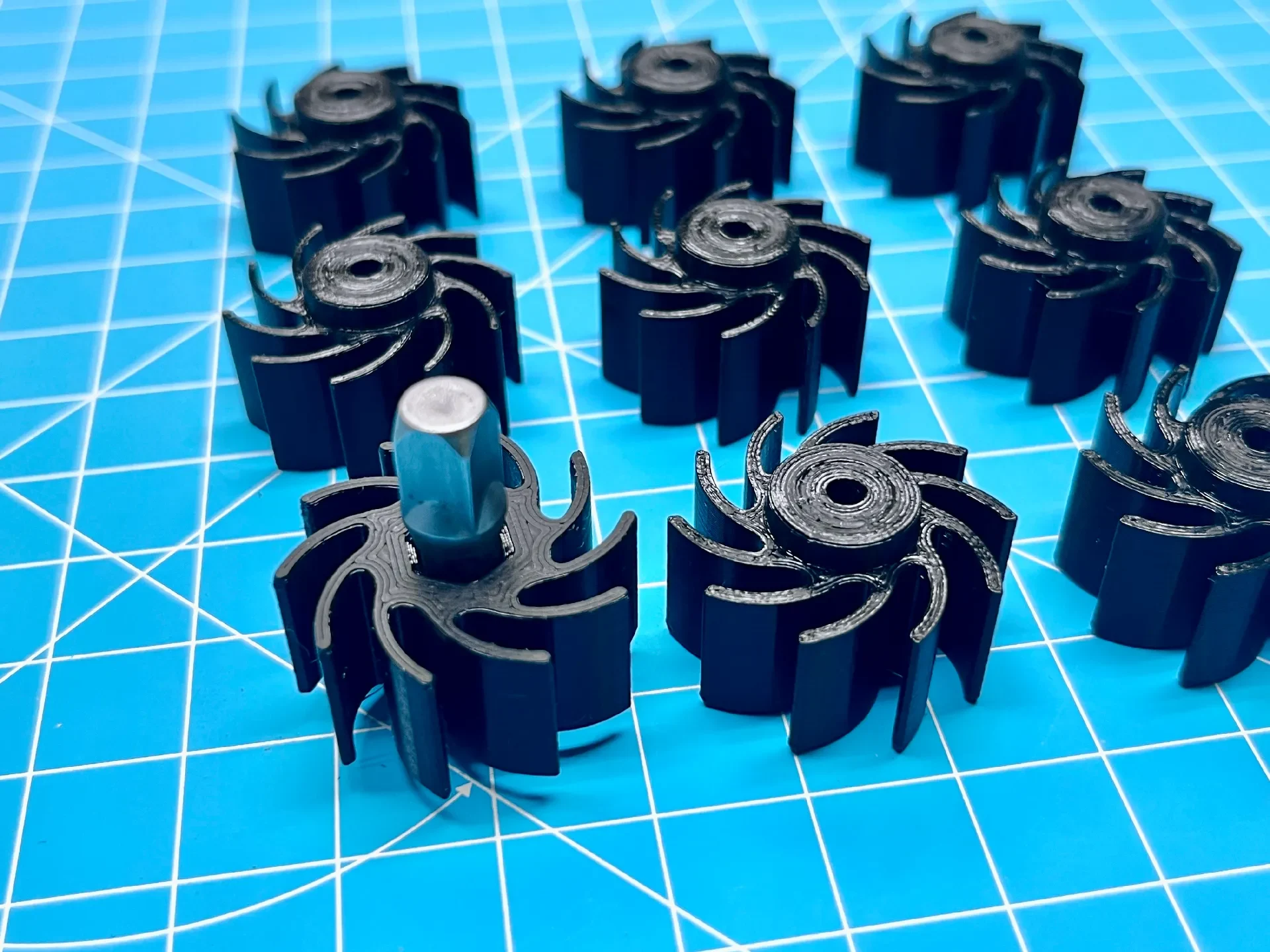

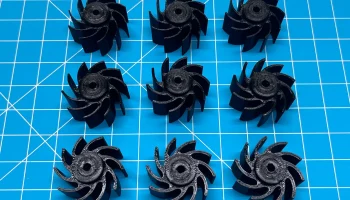

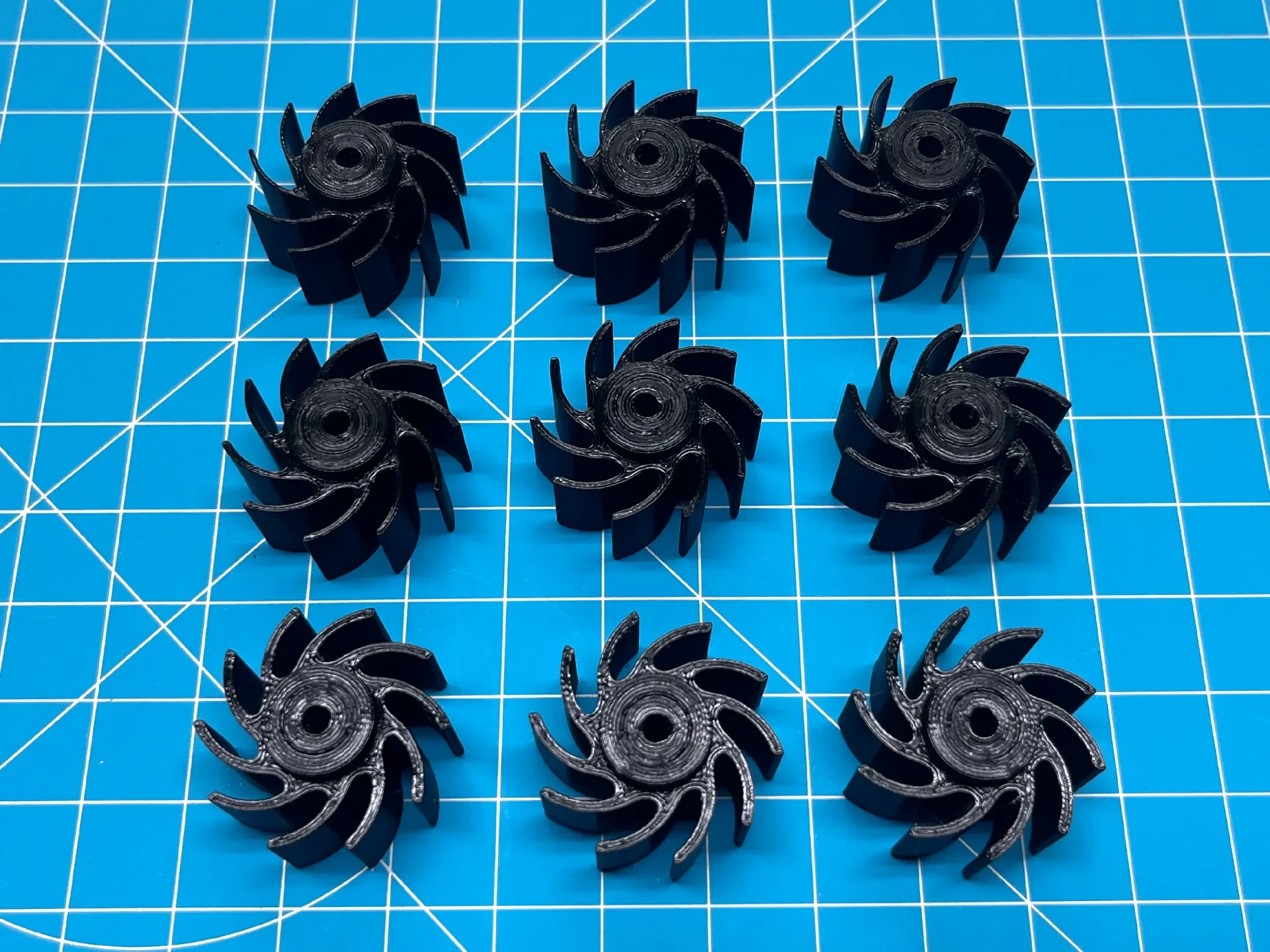

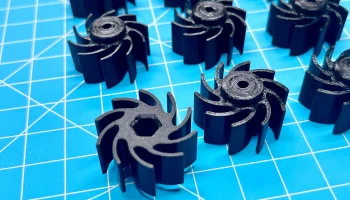

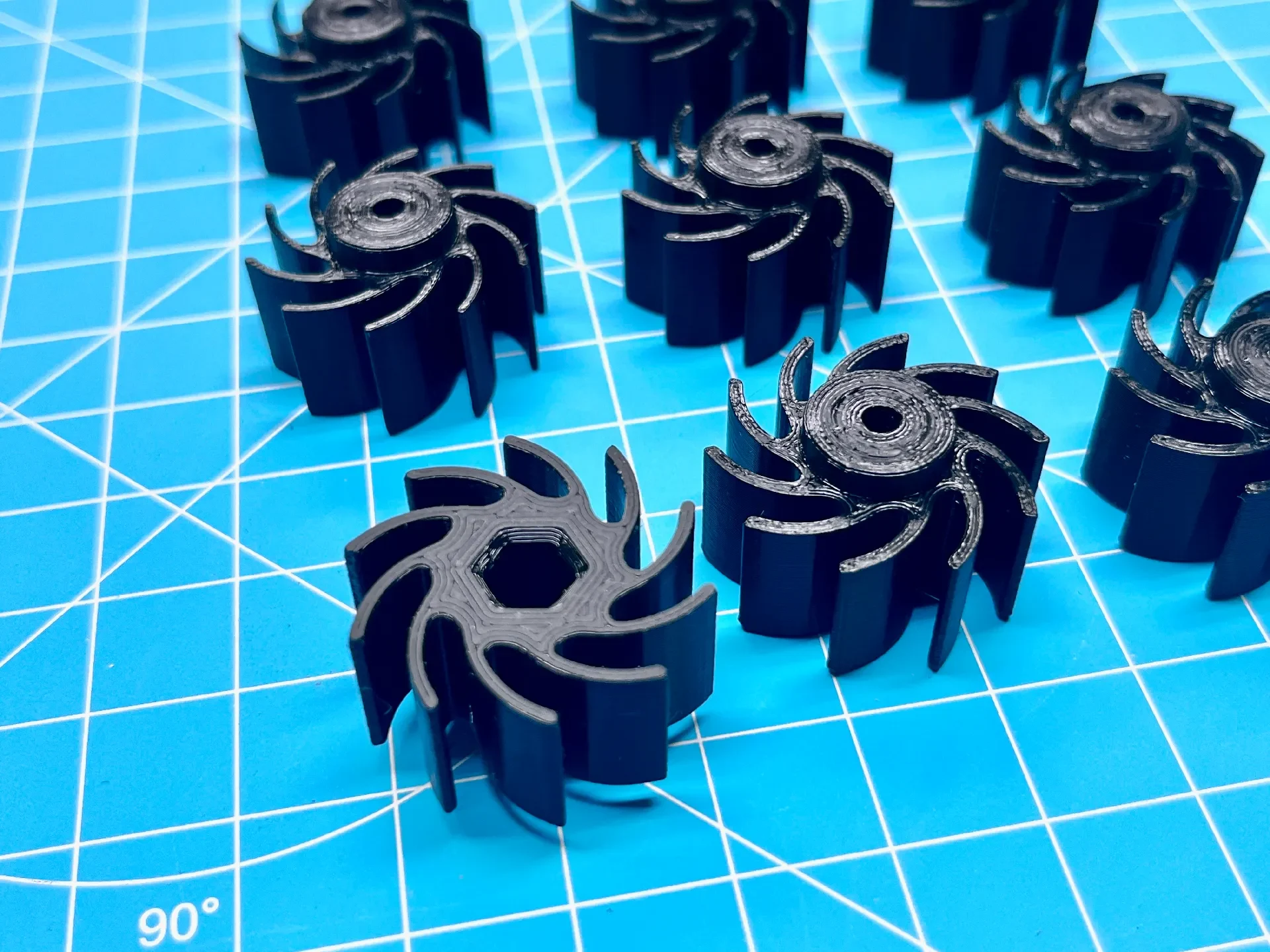

Размер лопасти ротора: Результирующий крутящий момент:
0,6 мм 0,1-0,2 нм
0,7 мм 0,25-0,35 нм
0,8 мм 0,35-0,45 нм
0,9 мм 0,5-0,6 нм
1,0 мм 0,7-0,8 нм
1,1 мм 0,9-1,1 нм
1,15 мм 1,2-1,3 нм
1,2 мм 1,5-1,6 нм
1,25 мм 1,7-1,8 нм
1,3 мм 1,9-2,0 нм
1,35 мм 2,1-2,2 нм
1,4 мм 2,3-2,4 нм
Как я это измерял:

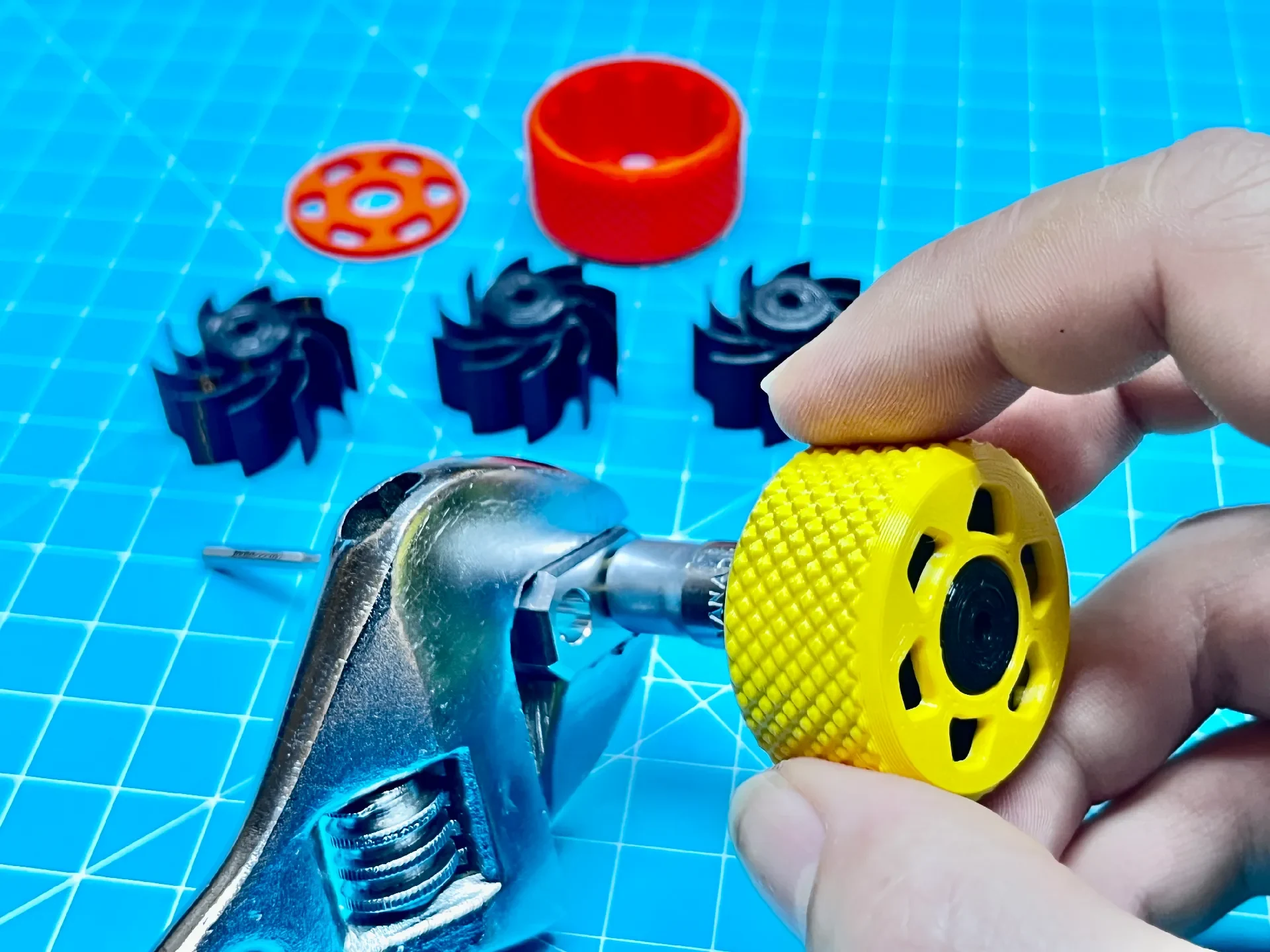

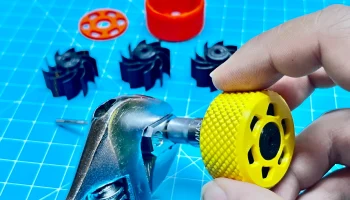

Поскольку специального измерительного прибора для точного измерения крутящего момента у меня нет, я просто воспользовался регулируемой динамометрической отверткой фирмы Wiha. Затем я соединил их, как показано на рисунке выше, и тщательно все измерил. Таким образом, измеренные значения все еще относительно точны.
