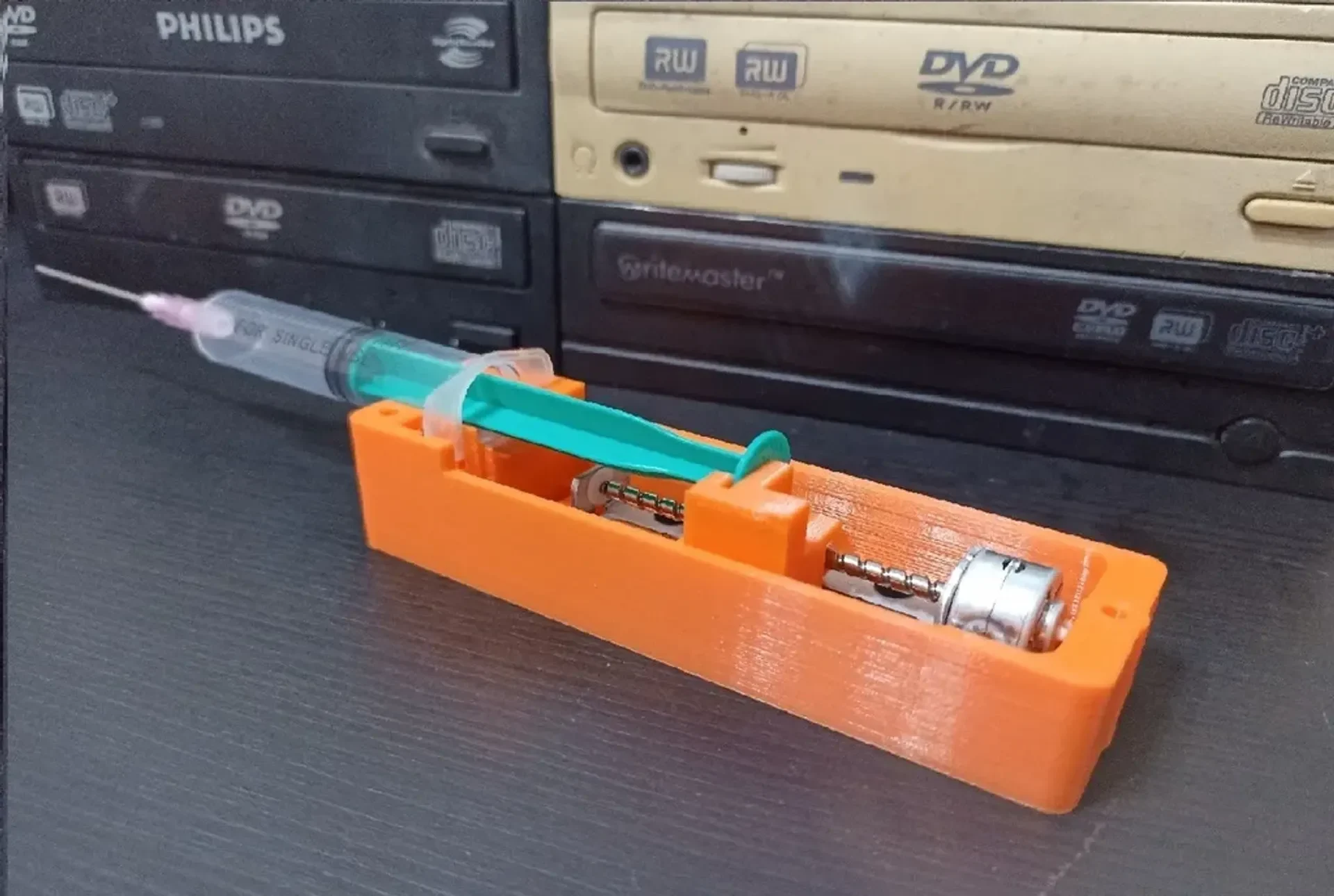

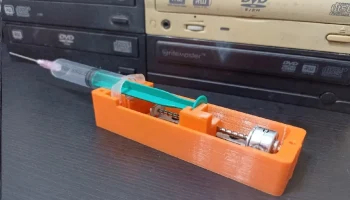

Мини-шприцевой насос из деталей оптического привода........

Его можно использовать для измерения жидкости/точного кормления, это не медицинское оборудование или оборудование для кибер-наркоманов.

Мой еще один проект с деталями оптического привода… Меня спросили, хватит ли силы у этих шаговых двигателей для перемещения шприца, поэтому я решил проверить его. И, как вы можете видеть, они могут и делают это хорошо. Эта рама рассчитана на шприц объемом 5 мл, с помощью шагового двигателя можно добиться высокого разрешения. Печатается только 3 детали. В этой модели нет необходимости использовать скользящие втулки/линейные подшипники.

Здесь вы можете увидеть, как это работает: https://youtu.be/YdeZJIZdA_A

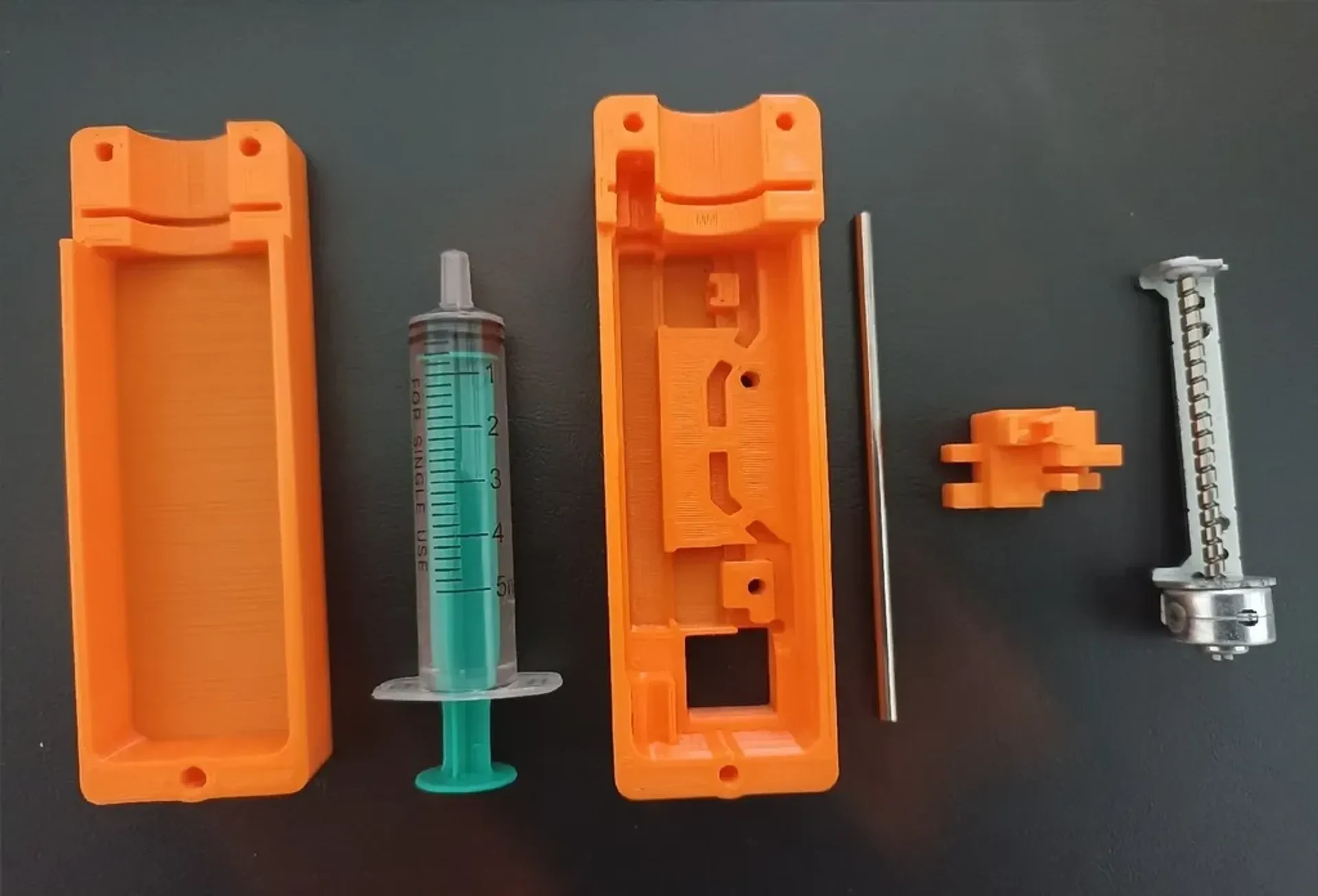

Необходимые детали от оптического привода:

шаговый двигатель
линейный вал

Другие части:

шприц — я использую «шприц диконекс, 5 мл, 3 части», я не знаю, доступны ли они в других странах, если нет, то есть модель такого же размера: https://s.click.aliexpress.com/e/_AmWxks
Концевые выключатели мыши — я использую их, модель D2F-L3. Они не являются обязательными и необходимы только в том случае, если вам нужна обратная связь от устройства https://s.click.aliexpress.com/e/_9wbixc

Руководство по сборке:

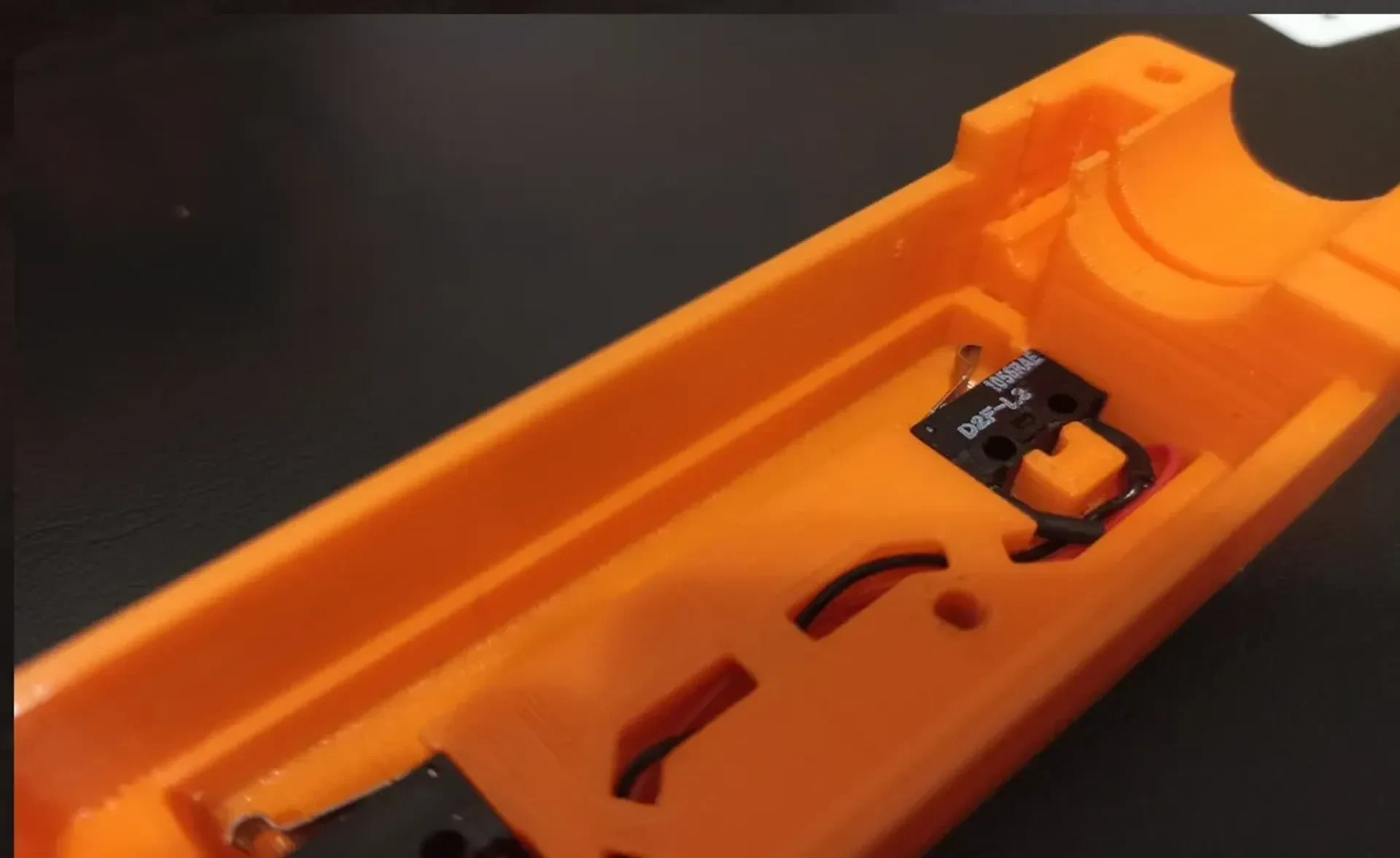

1. Если вам нужна обратная связь, сначала установите концевые выключатели и расположите провода в кабельном лотке.

2. Подготовьте шаговый двигатель. Вам нужно будет увеличить отверстия, чтобы вместить 2 винта M3. Используйте

напильник или дрель

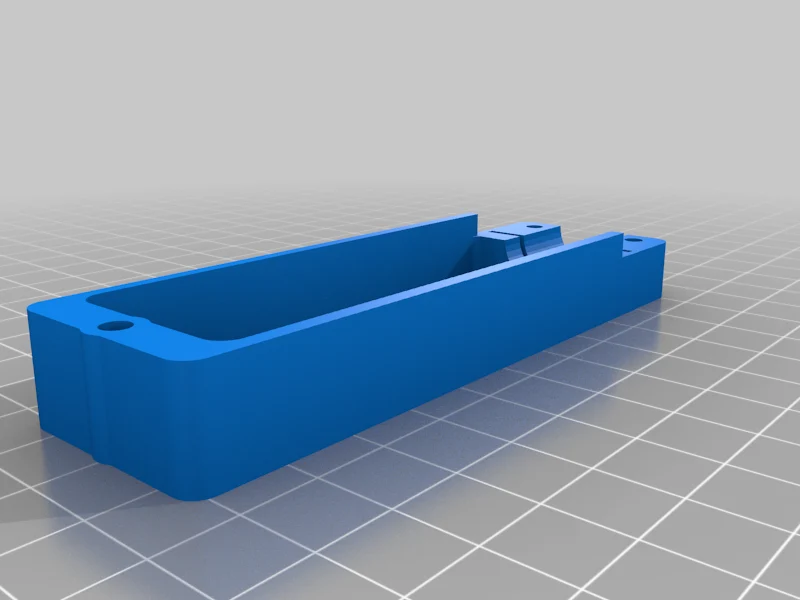

3.Установите шаговый двигатель в раму (2 винта м3).

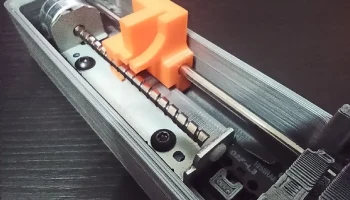

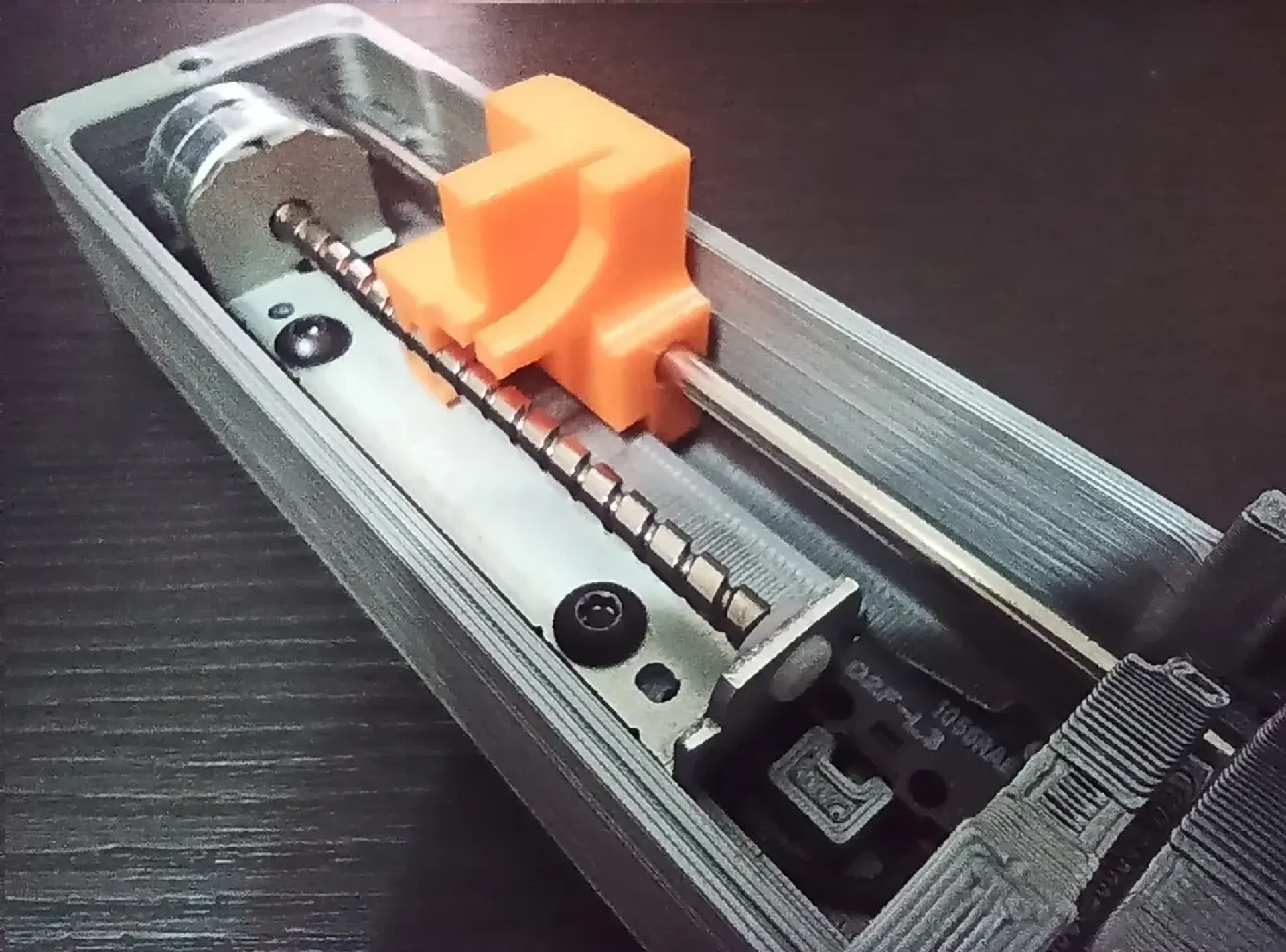

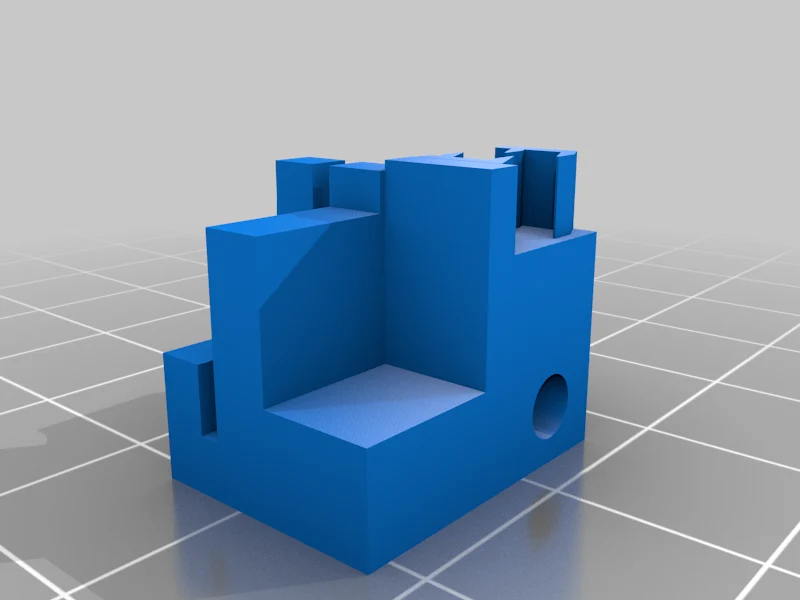

4.Наденьте элемент «гайка» на вал, а затем закрепите оба элемента в раме. После монтажа нанесите клей на концы вала.

5. Установите шприц.

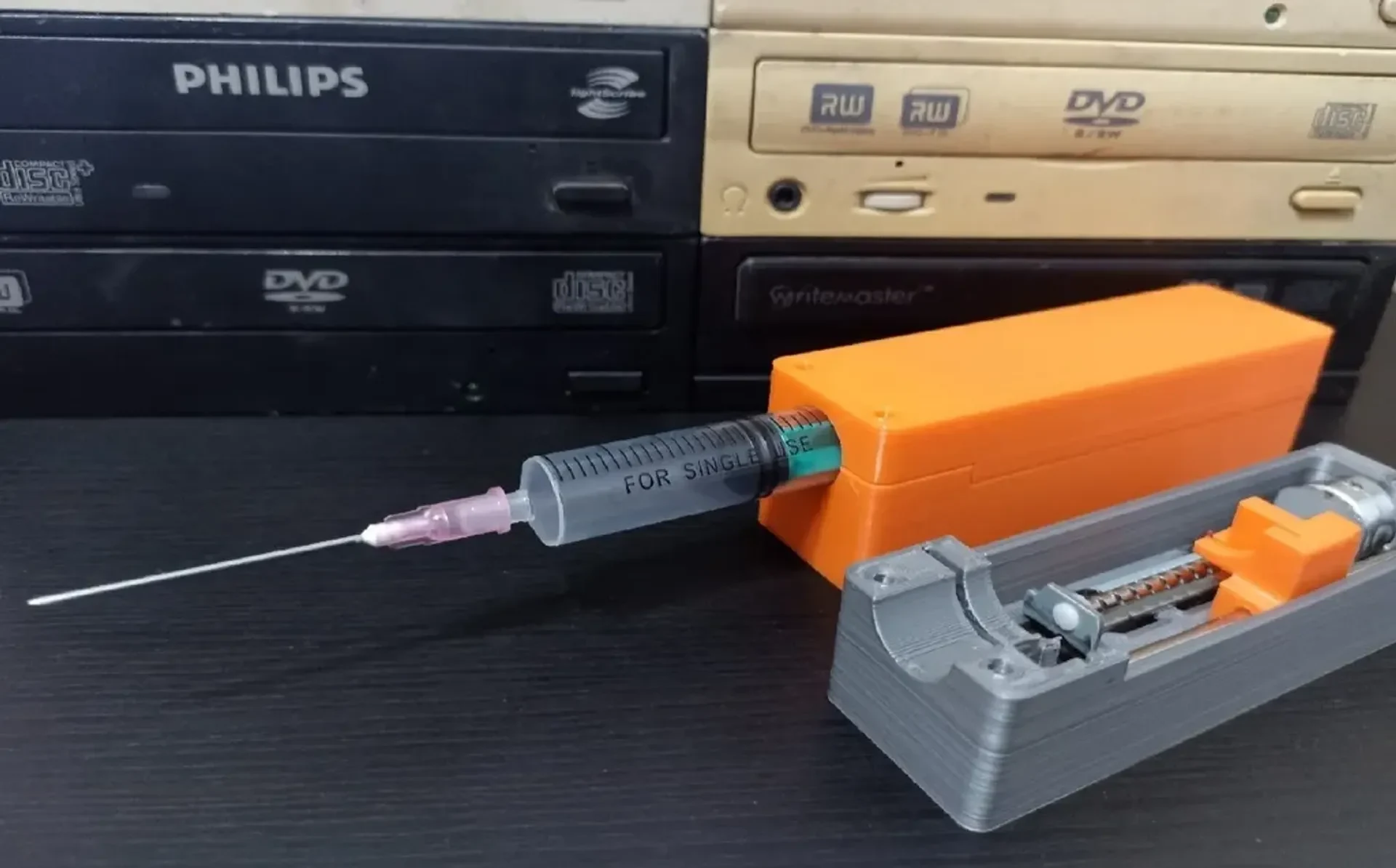

6. Установите крышку, напечатанную на 3D-принтере.

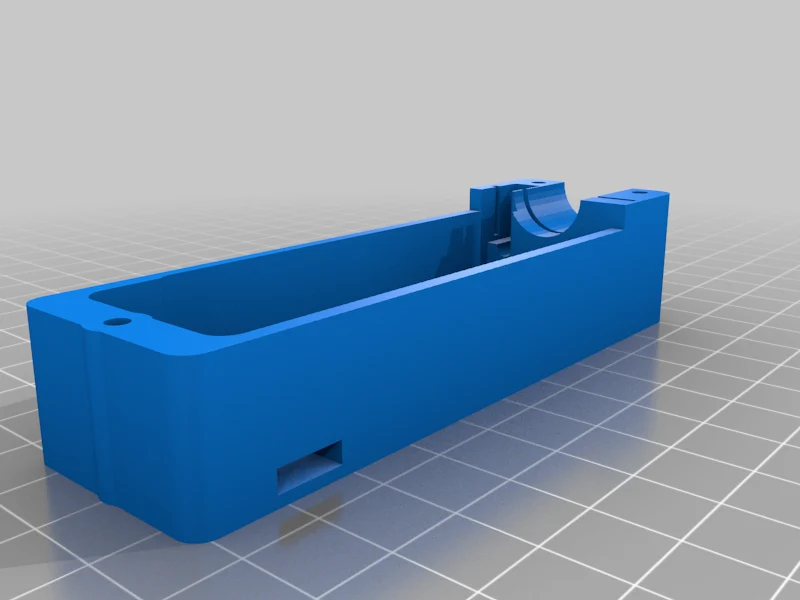

Файлы шагов: https://drive.google.com/drive/folders/15hBmwcTsdyuNpl26fW6vpWW03Bi_1gVF?usp=sharing.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 для рамы и крышки 0,13 или меньше для гайки

Заполнение:

30% рама и крышка

Нить: Plastspaw PLA.
