Ленточный веер

Обновления
07.06.2025: Добавлены новые варианты Blade, анимация плетения и файл Blend.
Обновленные файлы
— Blade_8mm_Base.stl
— Blade_16mm_Base.stl
— Blade_Custom_Base.stl
— Blade_8mm_Decorated.stl
— Blade_16mm_Decorated.stl
— Blade_Custom_Decorated.stl
— Ручной веер.смесь
— Ленточный ручной веер.3мф
29 июня 2025 г.: Добавлен новый вариант лезвия, увеличен зазор для высоты штифта и меньше для колпачка штифта.
Обновленные файлы
— Ленточный ручной веер.3мф
— gcode Blade_02, stl
— Пин-код, stl
— Gcode Pin Cap, stl
28-06-2025: Первая загрузка!

Печатные детали

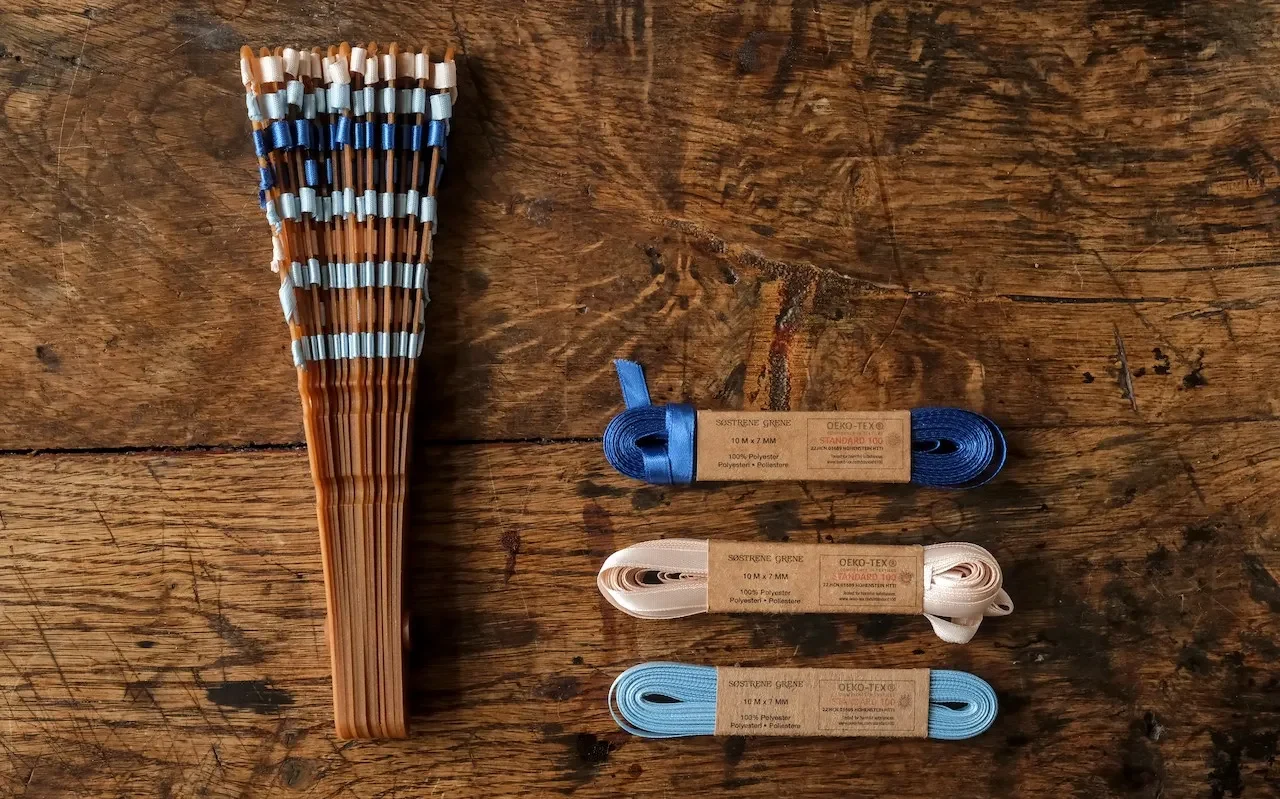

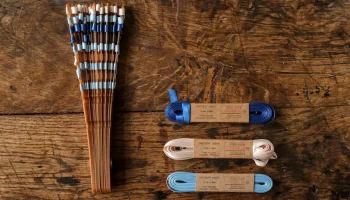

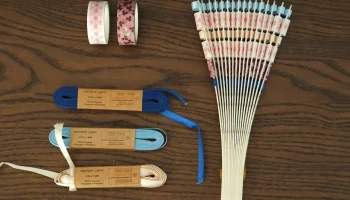

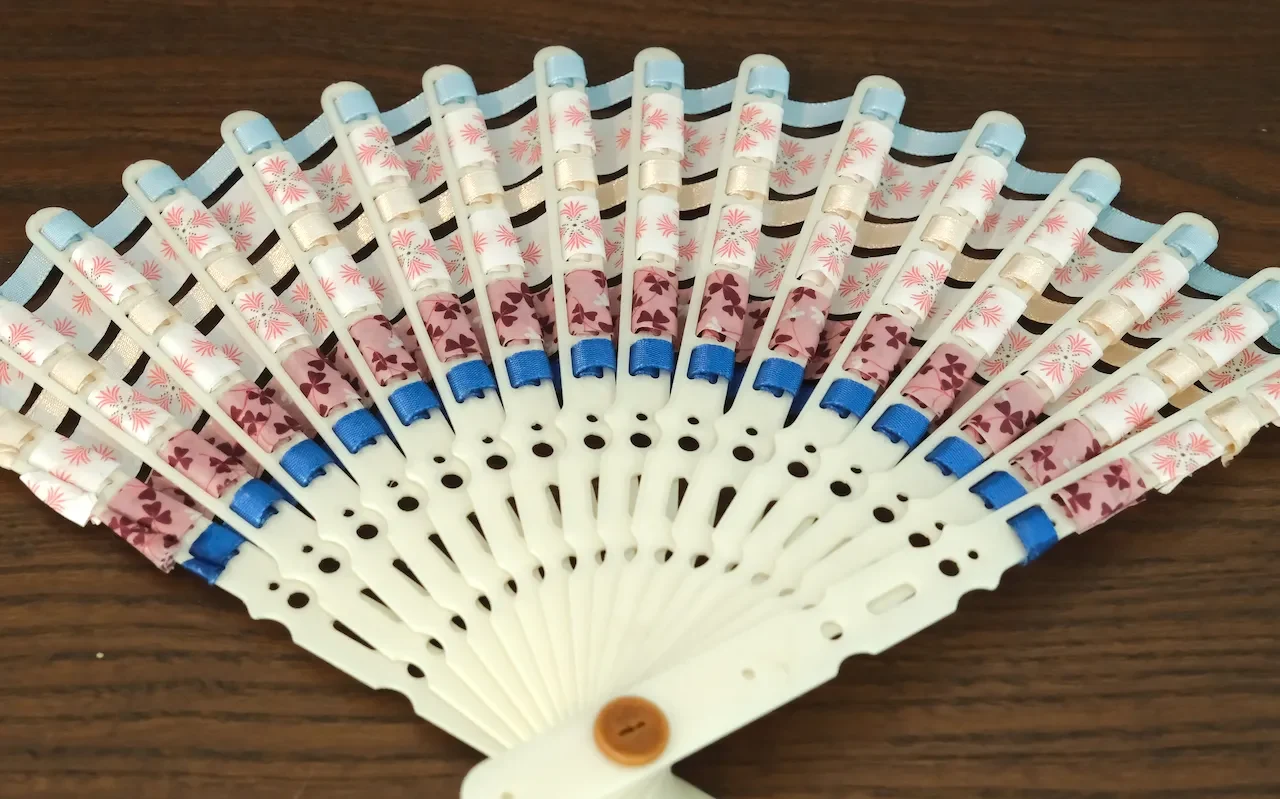

Этот дизайн включает в себя три разные печатные детали и ленты, соединяющие лезвия. Лезвия доступны в двух вариантах: либо со всеми отверстиями диаметром 8 мм, либо с двумя отверстиями диаметром 8 мм и тремя отверстиями диаметром 16 мм. Отверстия диаметром 8 мм предназначены для вплетения между собой лент, а отверстия диаметром 16 мм можно использовать для более широких лент или других материалов для плетения. Я использовал декоративную ленту и склеил две полоски вместе.

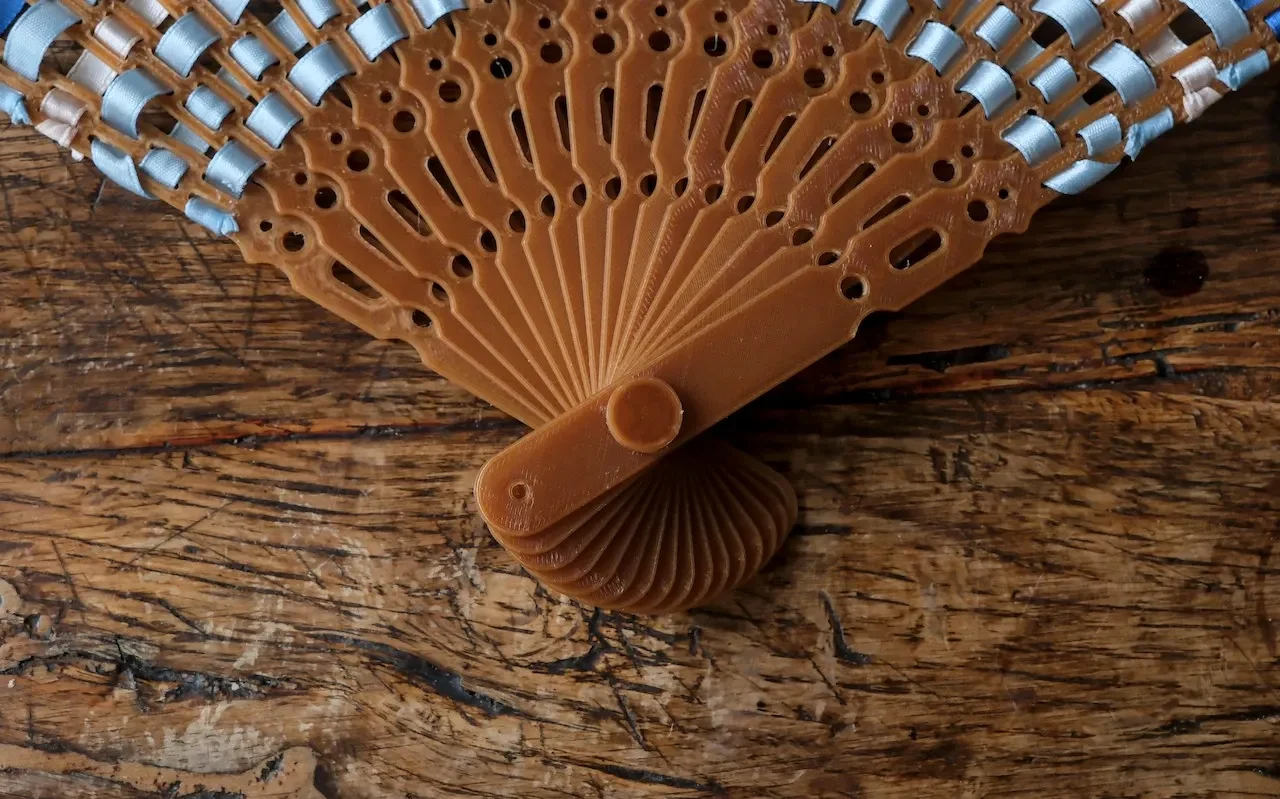

Булавка и колпачок используются для скрепления всех лезвий. Колпачок штифта имеет выступ, который защелкивается на штифте, что позволяет легко снять его при замене лезвий. Потяните и поверните колпачок, чтобы снять его со штифта.

При печати вы можете использовать любую нить, но убедитесь, что она не слишком жесткая и не слишком гибкая. Слишком жесткие нити могут сломаться при энергичном взмахе. В то же время тем, кто слишком гибок, может быть сложно махать достаточно быстро, чтобы создать достаточный поток воздуха.

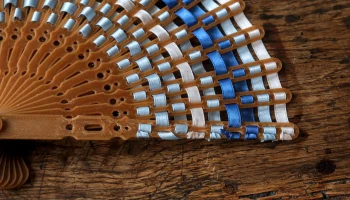

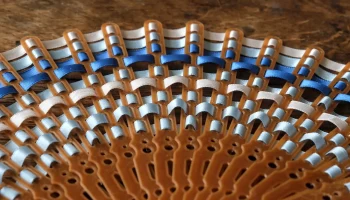

Узор плетения

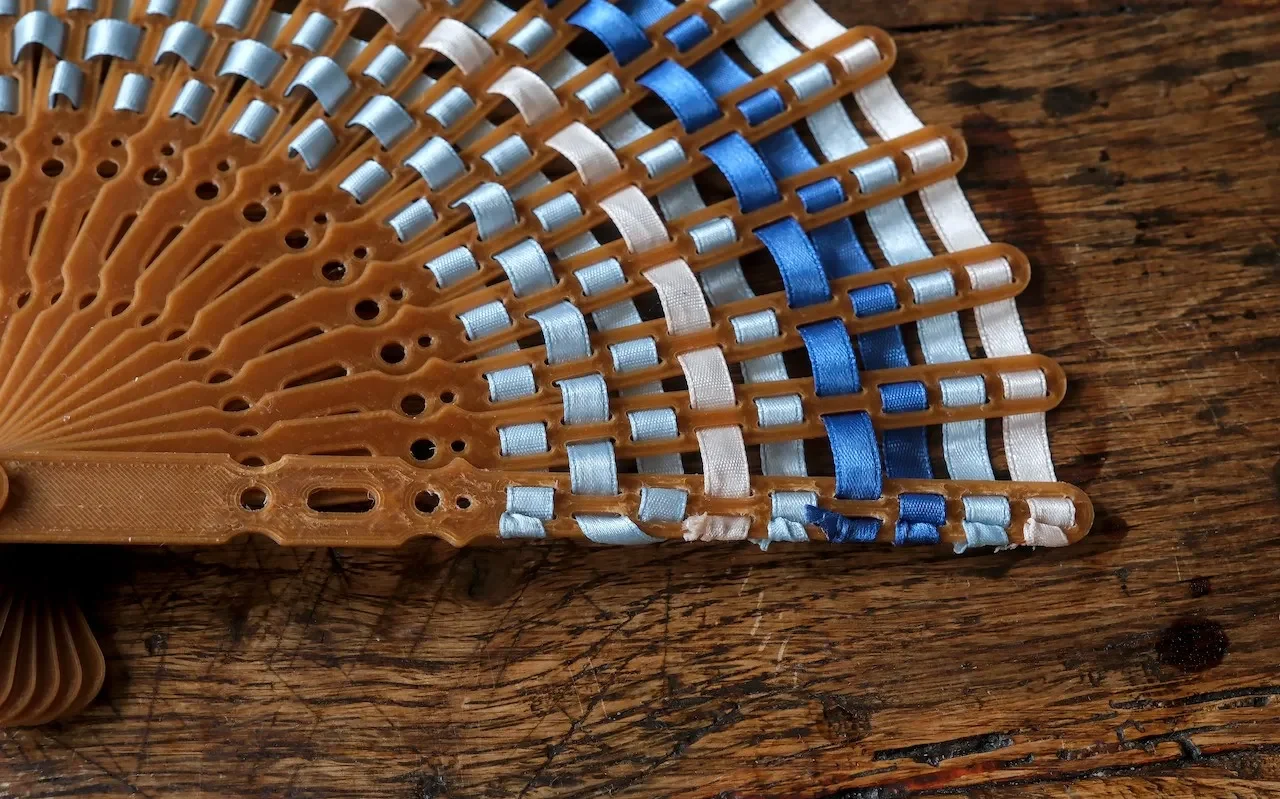

Чтобы создать схему плетения, начните с гибкой ленты шириной 8 мм. Начните процесс плетения с нижней части лезвия, продвигаясь вверх.

Я рекомендую использовать выкройку, показанную выше, для первой ленты. Он не скользит легко и помогает закрепить все на месте. Используя этот шаблон, проверьте расстояние до каждого лезвия и по ходу регулируйте натяжение.

Если вам нужен более свободный узор, вы можете использовать следующий узор или любой другой узор, который вам подходит. Вначале держите ленту достаточно свободной; вы всегда сможете отрегулировать натяжение позже, когда все лезвия будут на месте.

Когда вы будете довольны плетением, следующим шагом будет натяжение ленты. Завяжите узел на одном конце ленты и сложите лезвия друг на друга. Устанавливая каждое лезвие, затягивайте ленту так, чтобы верхнее лезвие могло двигаться только в одну сторону. Продолжайте этот процесс для всех лопастей, а затем закрепите др��гой конец ленты еще одним узлом.

Когда вы будете удовлетворены натяжением и общим внешним видом, нанесите на узел немного клея, чтобы он оставался на месте. После того, как клей высохнет, обрежьте концы ленты до желаемой длины, и все готово для остывания!

Индивидуальный дизайн (в слайсере)

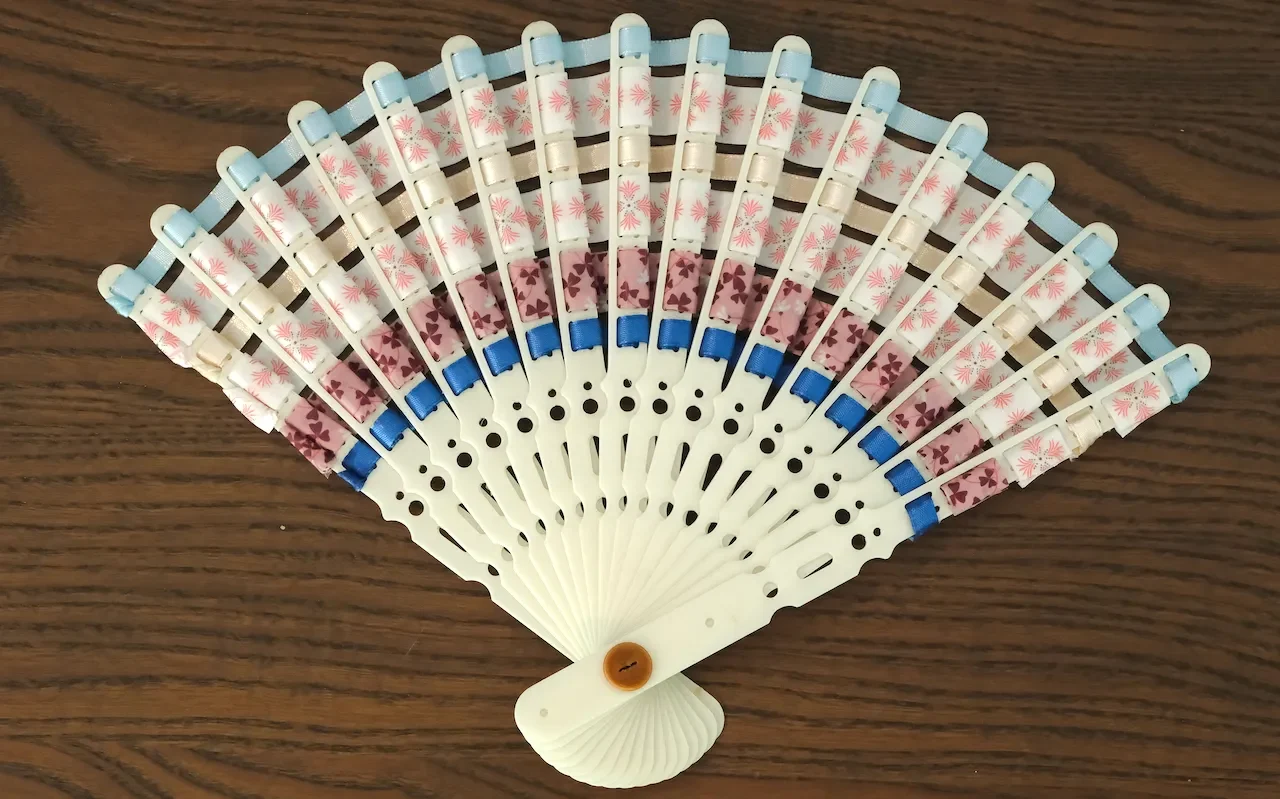

В файлах модели вы можете найти два разных стиля для каждого клинка, основания или декорированного. У украшенных моделей есть отверстия в ручке, а у базовых моделей их нет. Если вы хотите украсить свой дизайн в слайсере, вы можете использовать базовые модели и применить модификаторы блоков, чтобы вырезать или добавлять разделы в модель.

Если вы хотите поделиться своим дизайном, вы можете загрузить ремикс или отправить мне сообщение, и я создам отдельный файл 3mf со всеми нестандартными дизайнами сообщества.

Параметрические параметры (Blender 4.4.3 или выше)

Для настройки деталей в Blender вы можете изменить следующие параметры:

Лезвие

Толщина
Материал (предварительный просмотр цвета в Blender)
Профиль ручки (основной или декорированный)
Радиус контакта
Ширина ручки
Длина ручки
Смещение ручки (длина в руке при удержании)
Длина лезвия
Ширина лезвия
Blade Offset (смещение начала для отверстий для плетения)
Длина отверстий (количество и длина каждого отверстия в мм)
Символ разделения (используется для параметра длины отверстия для разделения длины каждого отверстия)
Ширина отверстия
Расстояние между отверстиями (длина между каждым отверстием)

Пин-код

Толщина крышки
Радиус крышки
Радиус штифта (идеальный радиус на 0,2 мм меньше радиуса штифта лезвия)
Размер лезвия (высота штифта, количество x толщина лезвия)
Толщина лезвия (используйте толщину выбранного лезвия)

Контактный колпачок

Толщина
Радиус

Сложность печати: I

I: Новичок в области печати.

Базовое понимание принципов и процессов 3D-печати.
Знакомство с остроумием
