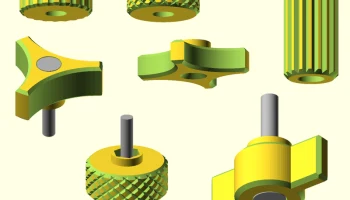

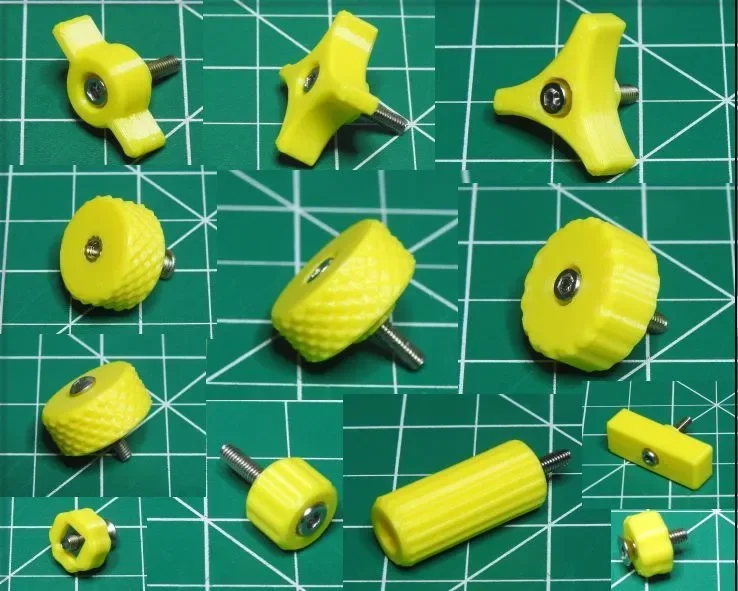

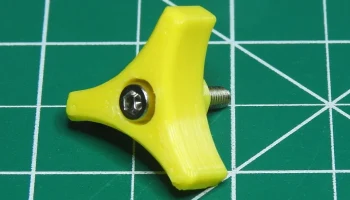

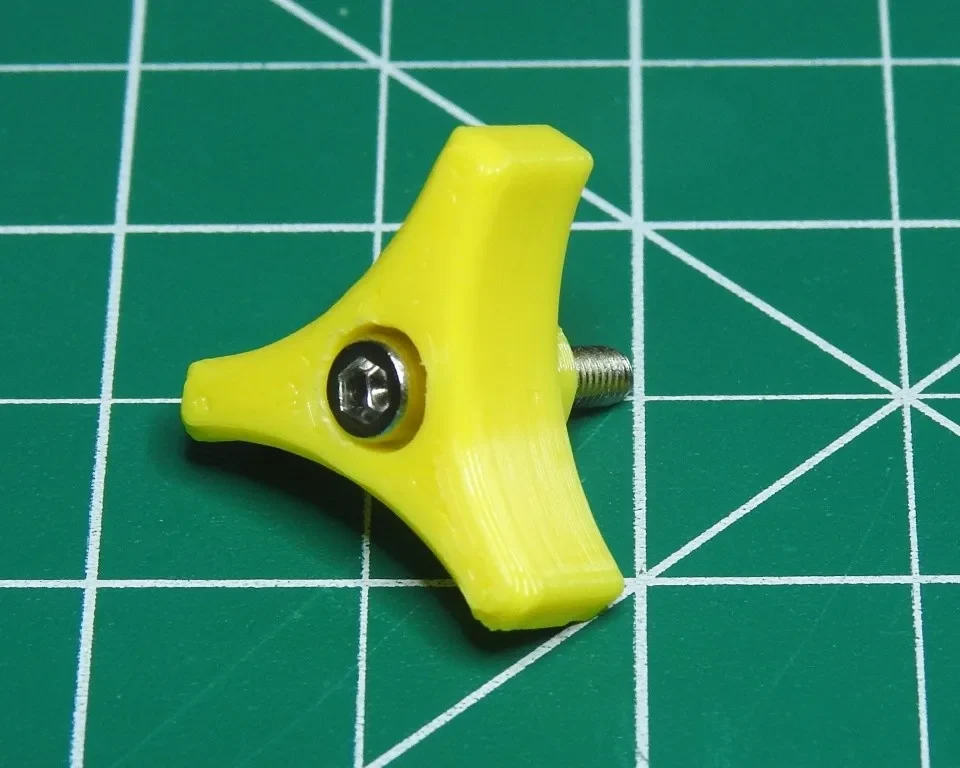

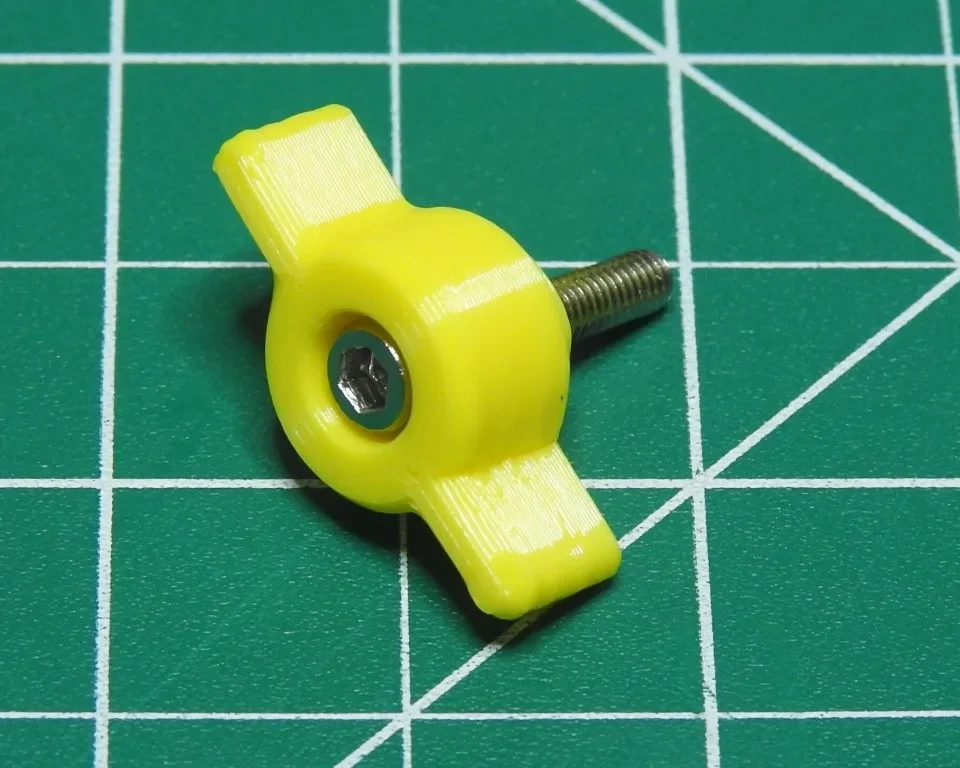

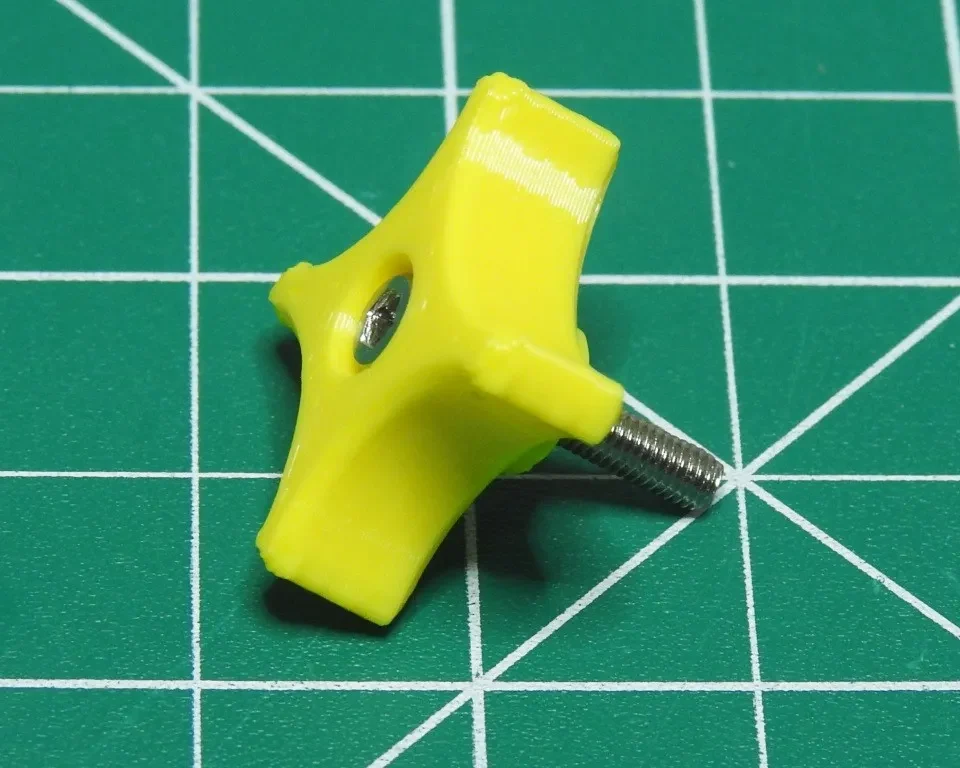

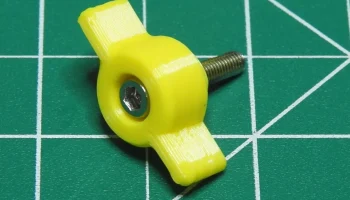

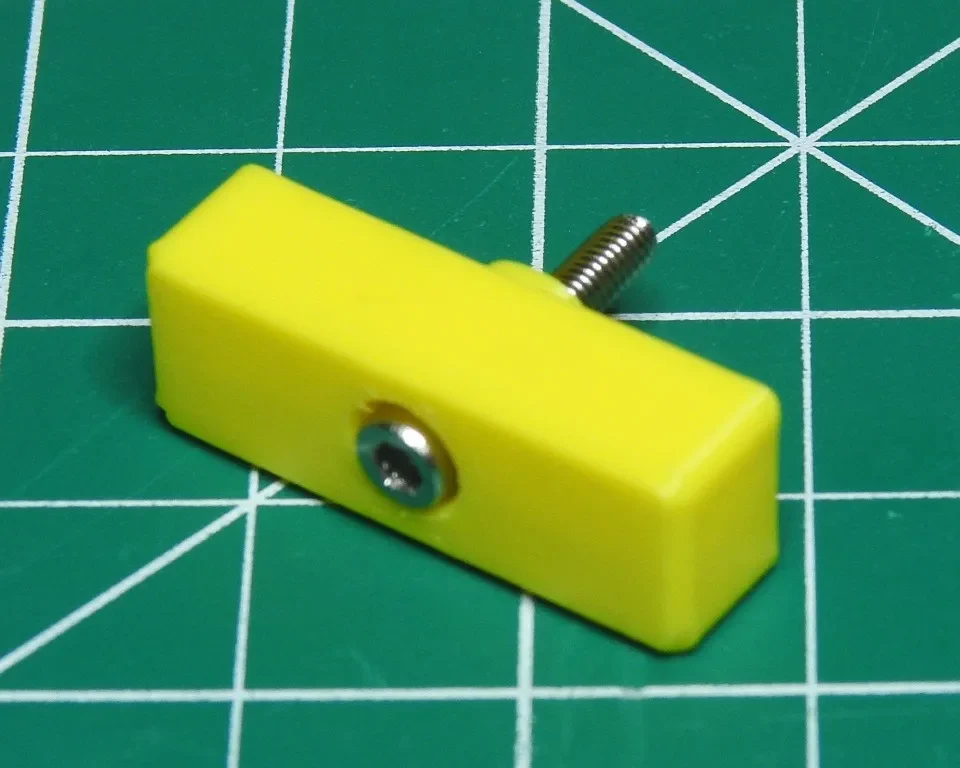

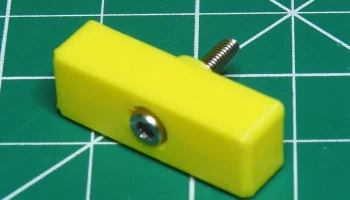

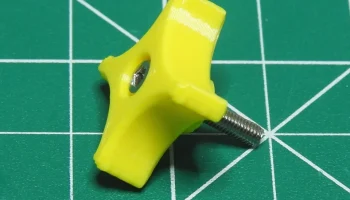

Проект универсальных ручек для техники (OpenSCAD)
Design
Я нашел множество конструкций ручек, но ни одна из них не была очень гибкой. Я просмотрел комментарии и предложения некоторых из них и решил создать настраиваемый дизайн, который удовлетворит практически всех.
Использование настройщика
Настройки в Настройщике на первый взгляд могут показаться несколько сложными, поэтому вот объяснение:
Детали резьбы винта/болта
Диаметр резьбы
Измеренный диаметр резьбы.
Зазор резьбы
Общее пространство, которое вы хотите вокруг нитей со всех сторон.
Длина резьбы
Это только для визуального ознакомления. Длина от головы до конца.
Детали головы
Стиль головы
Круглая (крышка, кастрюля, круглая и т. д.)
Потайной
Шестигранник
Диаметр головки
Измеренный диаметр (круглой) головки.
Для шестигранника это от точки к точке, а не от плоскости к плоскости.
Шестигранник по плоскостям
Если вы не знаете или не можете легко измерить расстояние от точки до точки, вы можете ввести легко измеряемое расстояние от плоскости до плоскости, и программа рассчитает диаметр.
Если вы введете здесь значение и выберите стиль «Шестнадцатеричный», диаметр головки будет рассчитан с его помощью.
Если вы оставите это значение равным нулю, диаметр головки будет таким, как вы ввели.
Зазор головы
Общее пространство вокруг головы со всех сторон.
Высота головы
Высота места, которое вы хотите для головы.
Примечание. Если вы установите значение меньше фактического измерения, головка будет торчать над ручкой. Вы можете ввести ноль, чтобы круглая или шестигранная головка была полностью видна над ручкой.
Потайной угол
Если выбран стиль «Потайная головка», программа рассчитает высоту головки, используя этот угол.
Это наиболее распространенные углы зенковки: 60°, 82°, 90°, 100°, 110° или 120°.
В метрической системе чаще всего используется 90°. В Imperial в основном используется 82°.
Детали гайки
Ореховый стиль
Шестигранник
Площадь
Круглый (для резьбовых вставок).
Диаметр гайки
Это измеренный диаметр от точки к точке, а не от плоскости к плоскости.
Гайка шестигранная по плоскостям
Если вы не знаете или не можете легко измерить расстояние от точки до точки, вы можете ввести легко измеряемое расстояние от плоскости до плоскости, и программа рассчитает диаметр.
Если вы введете здесь значение и выберите шестигранный стиль, диаметр гайки будет рассчитан с его помощью.
Если вы оставите это значение равным нулю, диаметр гайки будет таким, как вы ввели.
Гайковый квадрат на флэтах
Если вы не знаете или не можете легко измерить расстояние от точки до точки, вы можете ввести легко измеряемое расстояние от плоскости до плоскости, и программа рассчитает диаметр.
Если вы введете здесь значение и выберите стиль «Квадрат», диаметр гайки будет рассчитан с его использованием.
Если вы оставите это значение равным нулю, диаметр гайки будет таким, как вы ввели.
Зазор гайки
Общее пространство вокруг гайки со всех сторон.
Высота гайки
Высота места, которое вы хотите для гайки.
Настройки ручки
Диаметр ручки
Общий внешний диаметр, который вам нужен для ручки.
Высота ручки
Высота ручки не является параметром, который можно установить напрямую. Это рассчитанное внутри компании значение, которое представляет собой сумму углубления головки, высоты головки, высоты вала, высоты гайки и углубления гайки (но не включает высоту удлинения).
Высота вала
Высота пространства внутри ручки между головкой винта и гайкой.
Выемка для головы
Дополнительная дополнительная сумма для утопления головки винта.
Гайка
Дополнительная дополнительная сумма для утопления гайки.
Высота расширения
Дополнительное пространство под ручкой для отделения ее от поверхности объекта.
Толщина расширения
Толщина стены пристройки.
Краевая фаска
Величина фаски под углом 45 °, которую вы хотите получить на открытых краях.
Стиль захвата
Стиль края ручки, используемый для захвата.

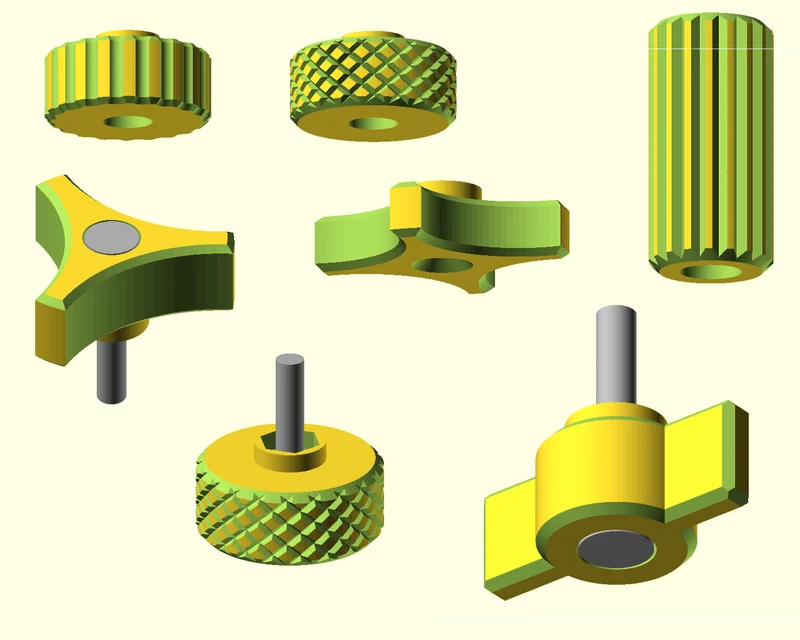

На выбор доступны три стиля: (каждый имеет свои настройки)

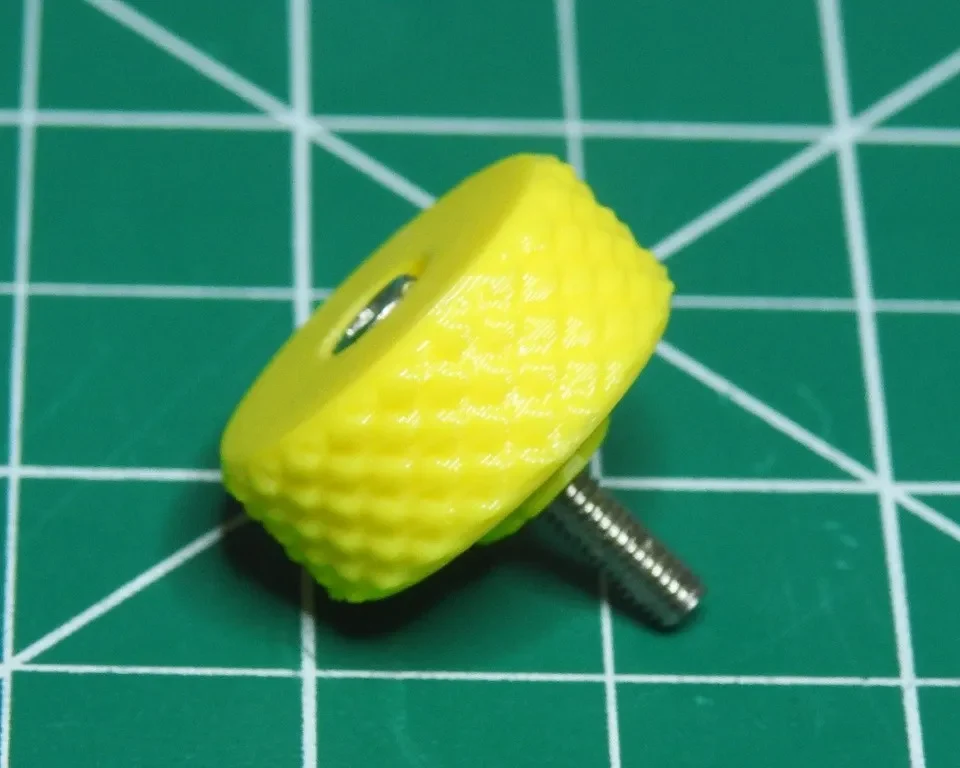

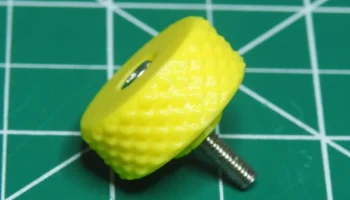

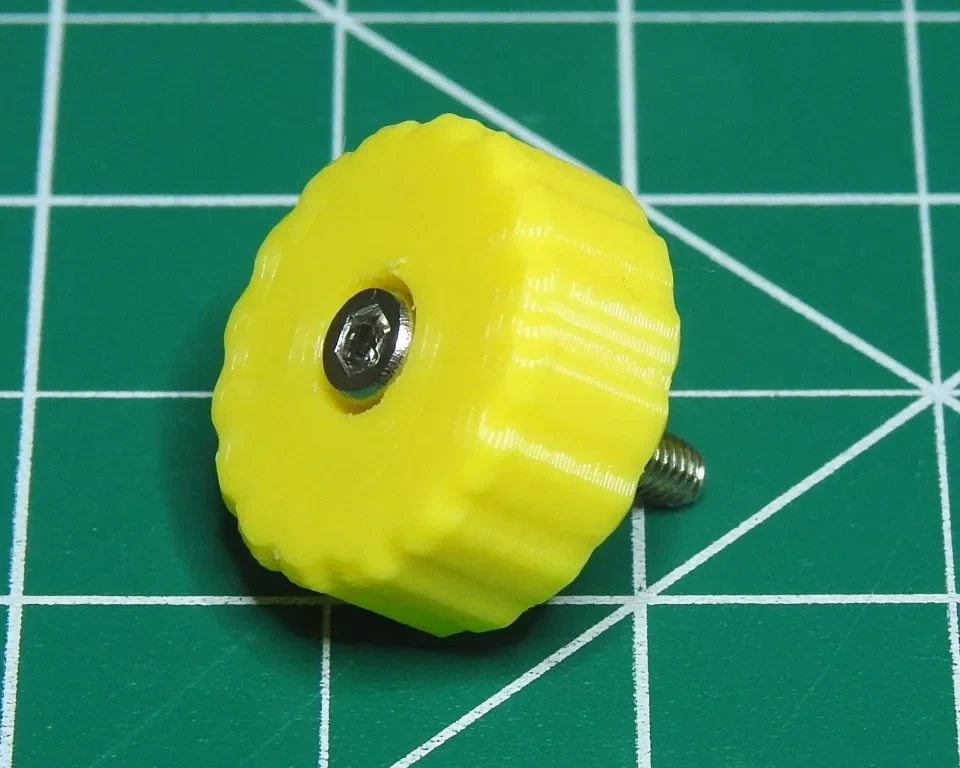

Накатка — узор крест-накрест, вырезанный треугольной фрезой.

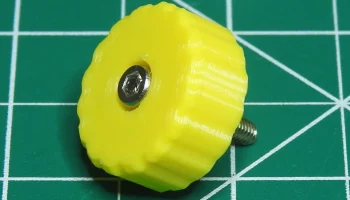

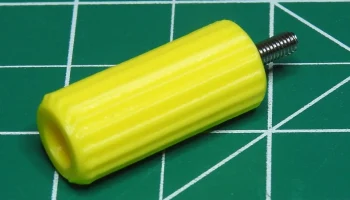

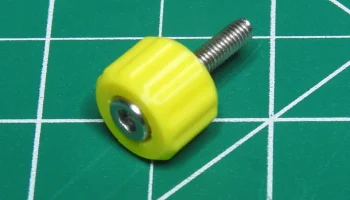

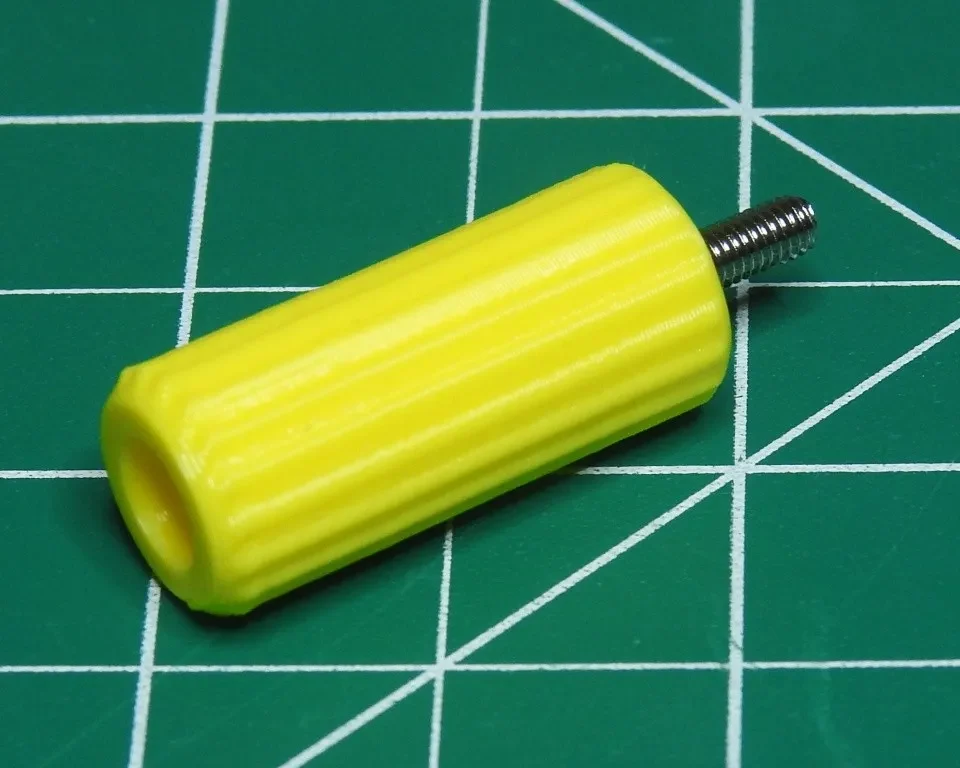

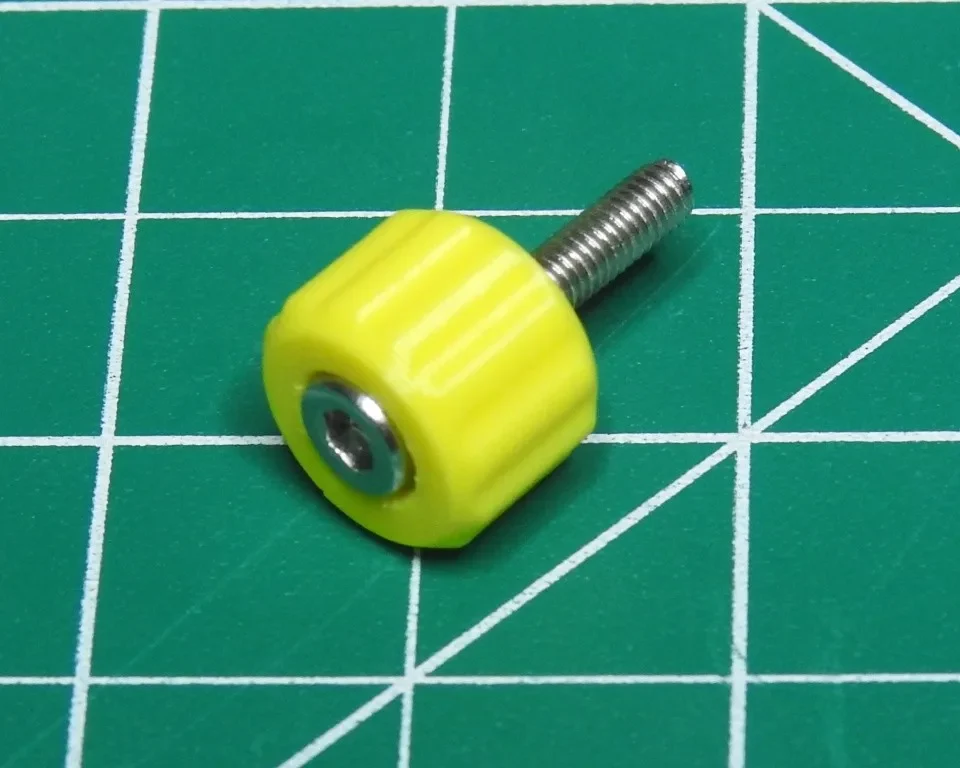

Лепесток — прямой повторяющийся узор, вырезанный буквой С.
