Гибкая стендовая нагрузка — 20-100 Ом

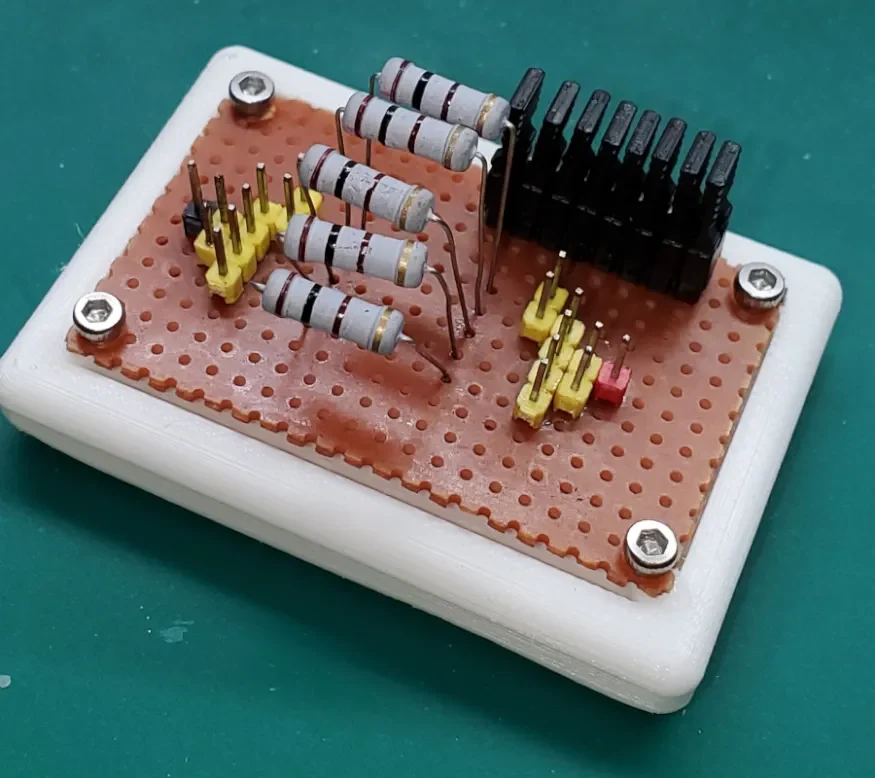

Это конфигурируемая настольная нагрузка с пятью резисторами сопротивлением 100 Ом, 1%, 1 Вт на печатной плате, прикрепленной к основанию, напечатанному на 3D-принтере.

Да, мощный чайник может сделать то же самое или даже лучше, но что в этом интересного?

Почему? Я обнаружил, что некоторые вещи не очень хорошо работают на макетной плате, и их лучше использовать как отдельные настольные компоненты. Их можно подключить к макетной плате с помощью пары проводов, сидя отдельно. Это упрощает схему макета и смягчает проблемы с плохими контактами, которые иногда мешают компонентам на переполненном макете.

Основание, напечатанное на 3D-принтере, делает такие предметы устойчивыми и защищает заднюю сторону доски от случайного замыкания на другие предметы на скамейке. Я думаю о таких вещах, как этот нагрузочный модуль, как о «черных ящиках», которые можно подключить к схеме на макетной плате без необходимости сборки на макетной плате каждый раз, когда они необходимы.

Используя перемычки, на этой плате можно подключить любое количество из пяти резисторов параллельно. Также возможно соединить некоторые из них последовательно, используя перемычки Dupont. Последнее не входило в мои первоначальные намерения, и я не проверял его, но, похоже, при необходимости это было бы возможно.

Я оставил резисторы вне платы, используя всю длину выводов. Это удерживает тепло резисторов от платы и позволяет разделить отдельные резисторы для лучшего рассеивания тепла.

Без перемычек и проводов к контактам ввода-вывода подключается только центральный резистор, то есть 100 Ом, 1 Вт в этой конфигурации.

С помощью перемычек плату можно настроить для...

50 Ом, 2 Вт (два резистора параллельно)
33 Ом, 3 Вт (три резистора параллельно)
25 Ом, 4 Вт (четыре резистора параллельно)
20 Ом, 5 Вт (пять резисторов параллельно)

При использовании перемычек расположение перемычек должно быть одинаковым на каждом конце платы.

При использовании перемычек Dupont возможны и другие конфигурации.

Доска изготовлена из полосовой доски Vero. Края доски выглядят как почтовая марка, потому что я сломал ее по размеру в тисках. Если вы это сделаете, не сверлите отверстия для винтов до тех пор, пока плата не будет подогнана по размеру. Да, это голос опыта.

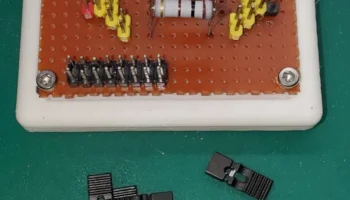

На одном краю имеется неподключенный черный штыревой разъем 2 X 8. Его единственная функция — это место для парковки восьми перемычек, когда они не используются. Я использую перемычки с ручками, но более короткая версия тоже подойдет.

Я использовал черные и красные одноконтактные разъемы для намеченных контактов ввода-вывода, расположенные ближе всего к каждому концу платы, чтобы все было ясно. Конечно, для резисторов нет никаких требований к полярности. Я сделал это только для того, чтобы визуально отличить контакты ввода-вывода от расположения желтых перемычек.

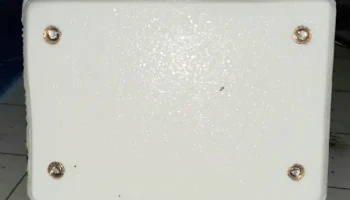

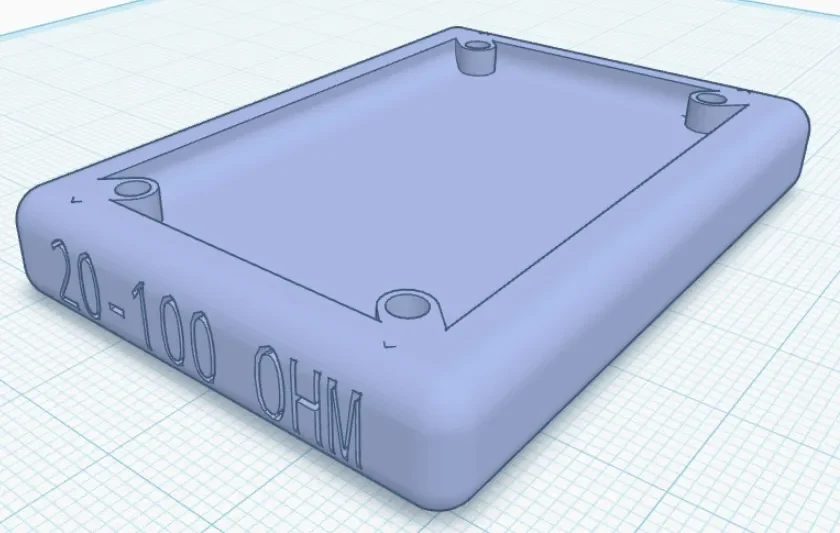

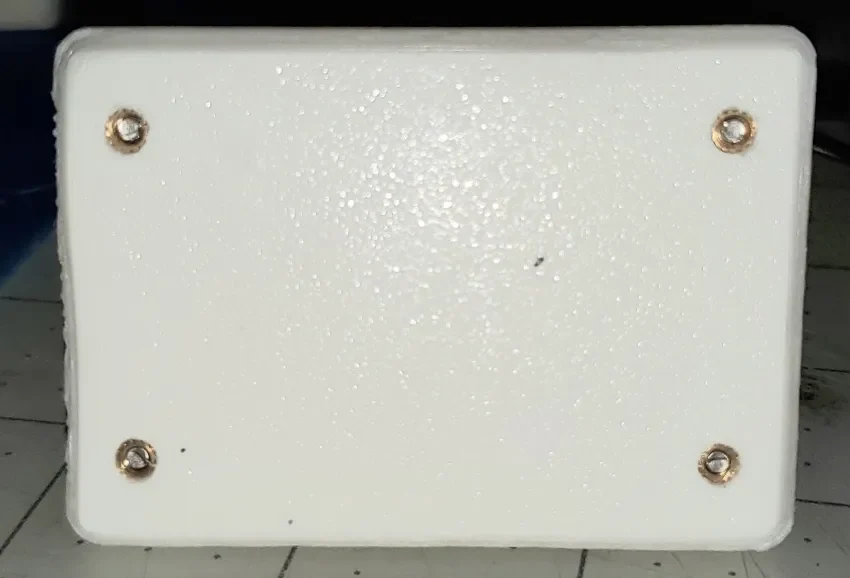

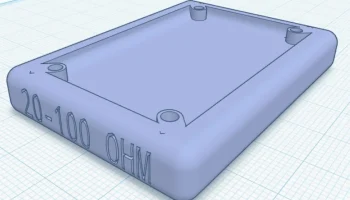

Основание, напечатанное на 3D-принтере, имеет полость под платой для паяных соединений, а отверстия для винтов имеют углубления для латунных резьбовых вставок M2,5. Используйте винт, чтобы вытянуть их на холоде до плеч; настройка нагрева не требуется. Плата крепится к основанию винтами M2,5 X 10 мм; плоские шайбы не являются обязательными. Нет никакой возможности, чтобы винты или шайбы что-либо закоротили. Отверстия для винтов имеют диаметр 1/8 дюйма или 3 мм, в зависимости от того, какой размер сверла у вас под рукой.

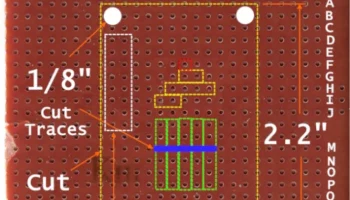

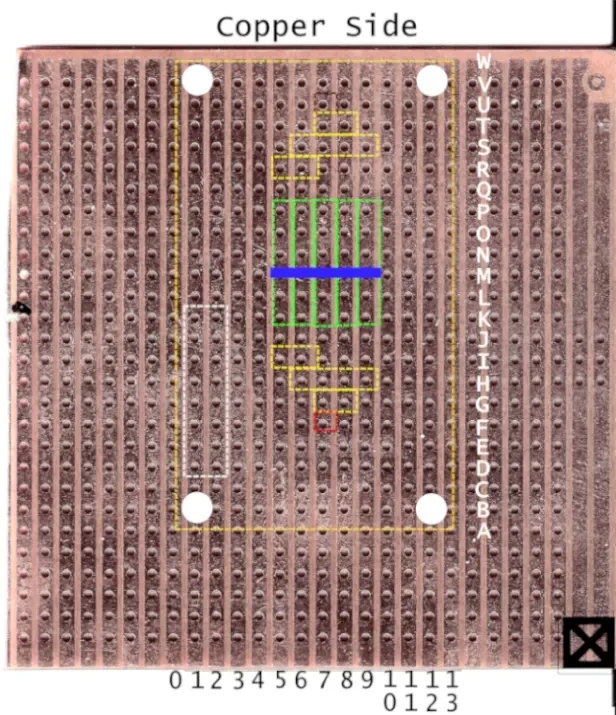

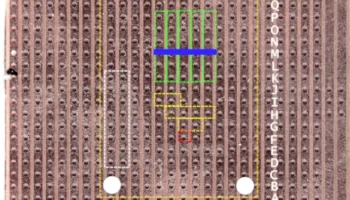

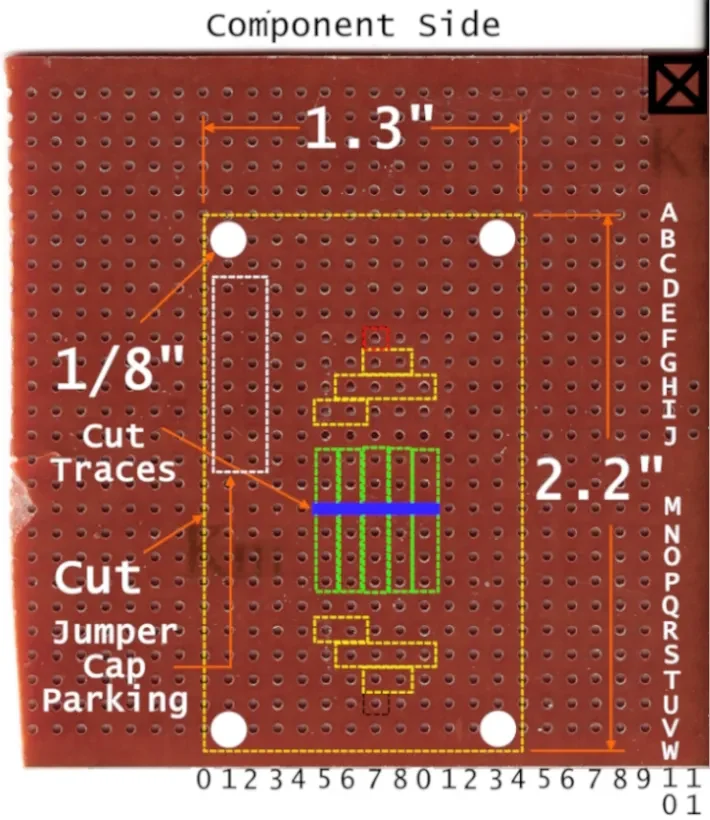

Обратите внимание на изображения, что на медной стороне платы Vero необходим разрез (синяя полоса) поперек пяти полосок под резисторами. Это необходимо, иначе резисторы закоротятся.

— — — — — — — — — — — — — — — -

Печать Примечания:

НОАК

Сопло 0,4 мм

Высота слоя 0,1 мм (из-за маркировки на торце)

Снаряды: 0,8 мм

Заполнение: 16%

Дизайн: Тинкеркад

— — — — — — — — — — — — — — — -

Материалы:

5 резисторов, 100 Ом, 1%, 1 Вт.

По 4 шт., латунная резьбовая вставка 2,5 мм, длина 4 мм, наружный диаметр 3,5 мм.
