Корпус Atorch DL24M

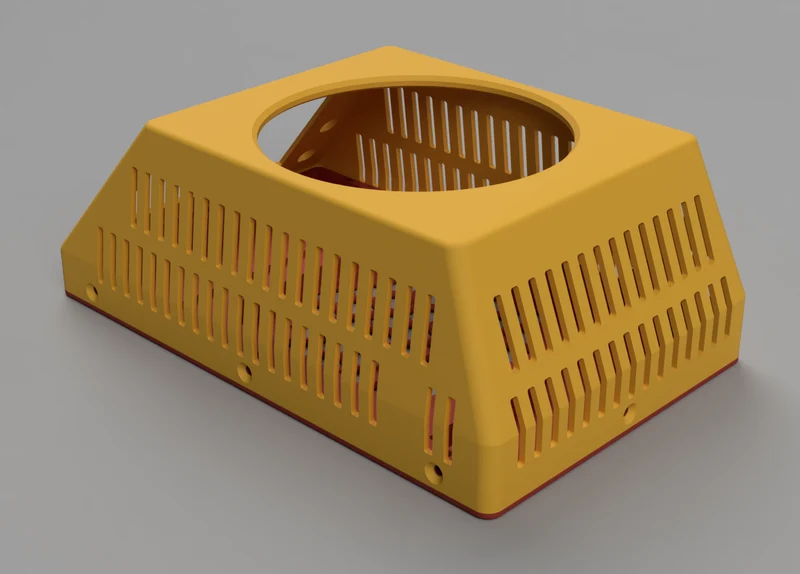

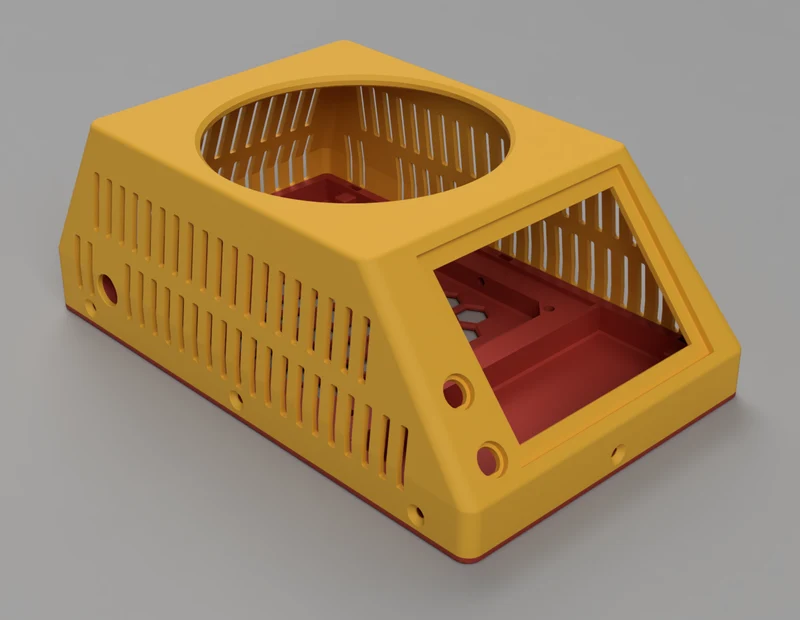

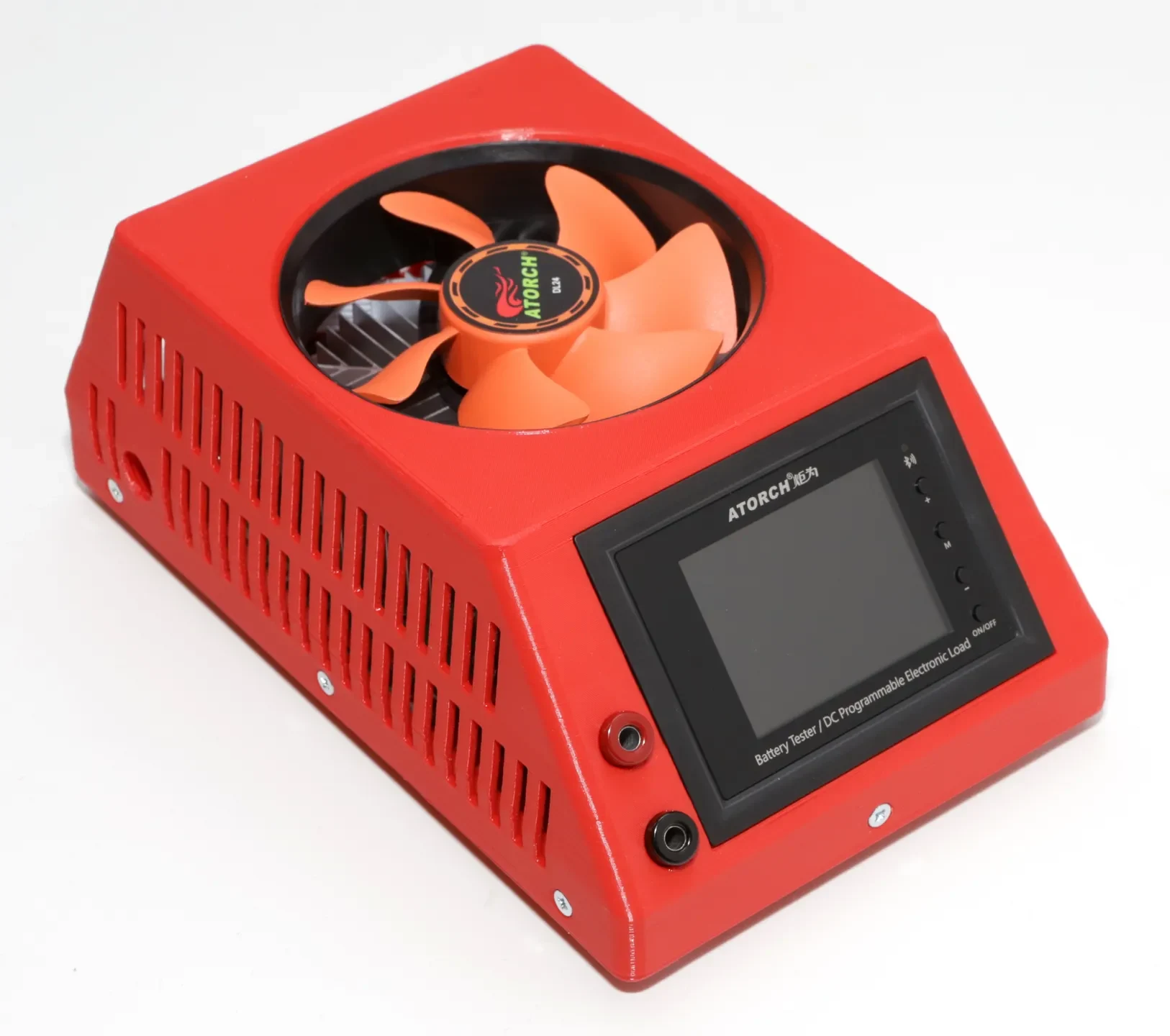

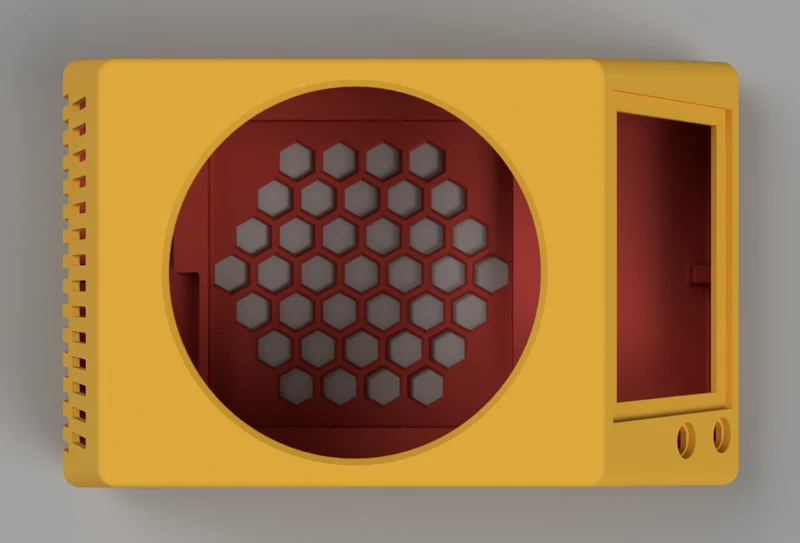

Корпус для Atorch DL24 с внешним дисплеем (DL24M).

Поддержите мою работу

Детали и нити сторонних производителей можно найти в 3DJake (международная версия, Великобритания, Германия, Франция).
Я получу небольшую долю от любого заказа, который вы выполните по этим ссылкам (без каких-либо дополнительных затрат для вас ).

Если вы хотите напрямую поддержать мою работу, вы можете купить мне кофе.

Если вы хотите заказать принтер Prusa и заработать несколько Prusameters (я тоже получу их), вы можете использовать мой реферальный код "@Whity" при оформлении заказа или нажать одну из следующих ссылок.
(код работает только для первого заказа каждой модели принтера):
| ЯДРО Один | CORE One Kit | МК4 | Комплект МК4 | МИНИ+ | МИНИ+ Комплект | XL | СЛ1С | SL1S+CW1S |

Также обратите внимание на другие мои модели.

Печать

Я настоятельно рекомендую печатать его из материала, более термостойкого, чем PLA. Я использовал PETG, и до сих пор у меня не было проблем.

Дополнительные детали

Вам понадобятся следующие дополнительные детали:

2 штекерных разъема типа «банан» 4 мм (1 красный / 1 черный) (*1)
Немного провода (который выдержит нагрузку)
4 винта M4x8
4 пластиковых шайбы M4
8 винтов с зенковкой M3x10
8 квадратных гаек M3
4 резиновых ножки
(1 источник питания 12 В)
Примечания:
*1: К сожалению, у меня нет ссылки на розетки типа «банан», которые я использовал, поскольку они остались у меня от предыдущих проектов. Возможно, вам придется отрегулировать отверстия в соответствии с имеющимися (файл Fusion 360 доступен для скачивания в разделе файлов).

Сборка

Вставьте квадратные гайки М3:

Прикрепите основную плату винтами M4 и пластиковыми шайбами:

Установите штепсельные розетки типа «банан»:

Важно подключить его, как показано в руководстве:

Проложите ленточный кабель вперед следующим образом:

Наденьте верхнюю часть корпуса:

Подключите и вставьте дисплей с помощью самоклеющейся ленты:

Добавьте резиновые ножки:
