Радиусоискатель 1-22 мм (радиометр)

Обновление: загружена версия 2. Захватите файлы с помощью _v2.

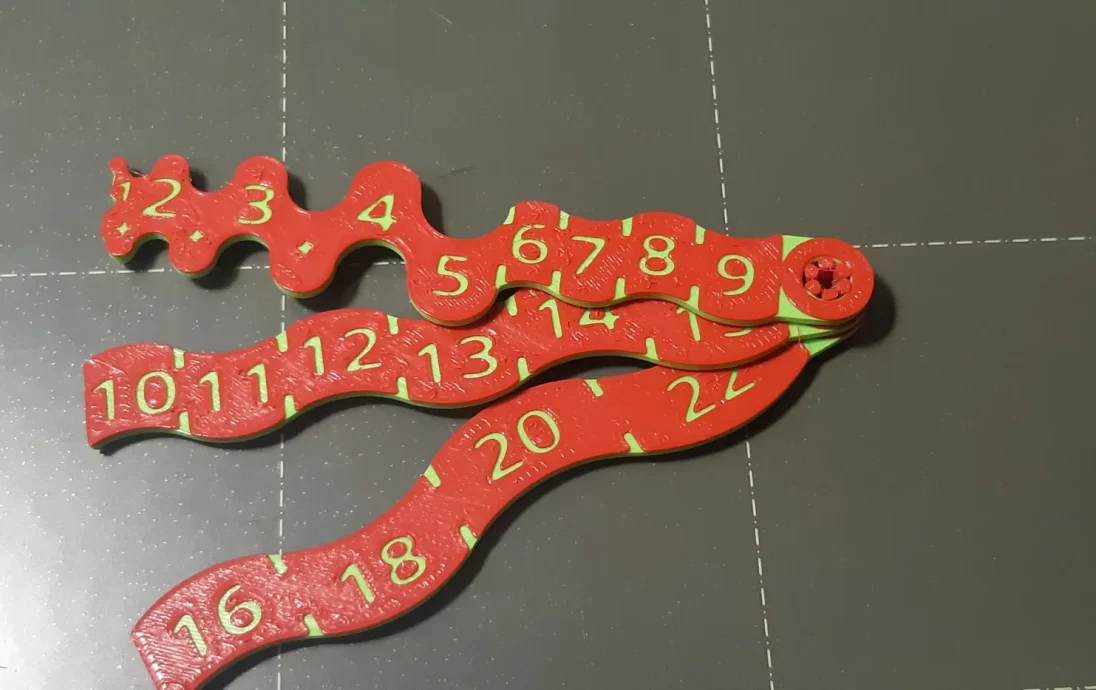

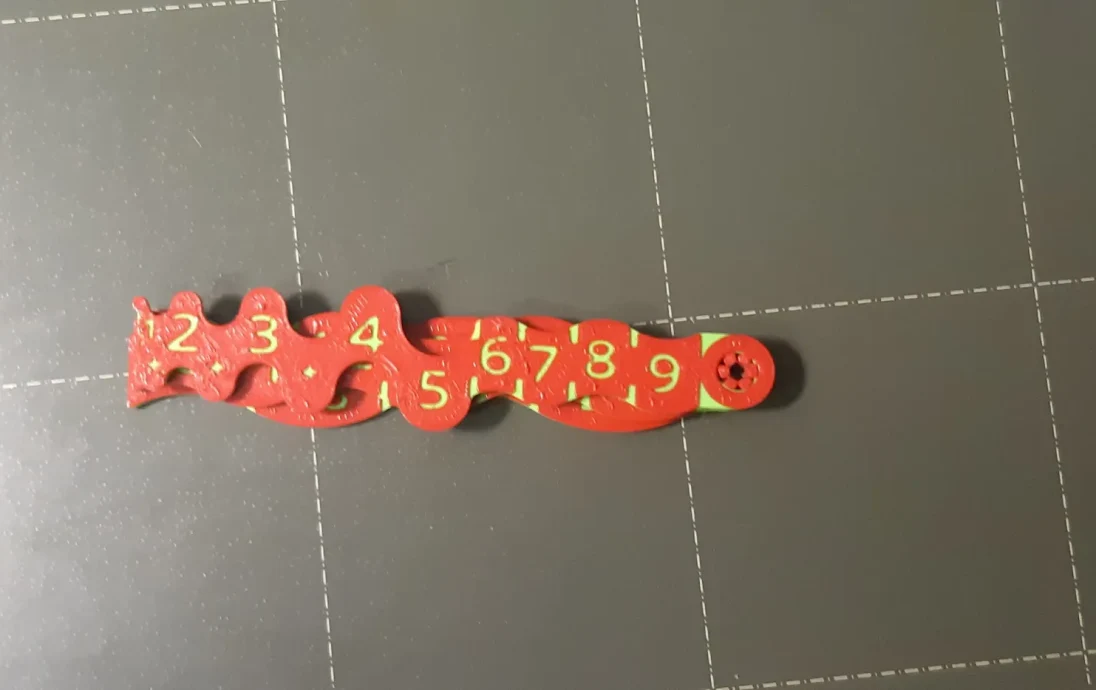

Защелки в суставах стали немного прочнее.
Дугу радиуса 6 (внутреннюю на линейке) сделали под большим углом, чтобы сделать ее более доступной.

-----

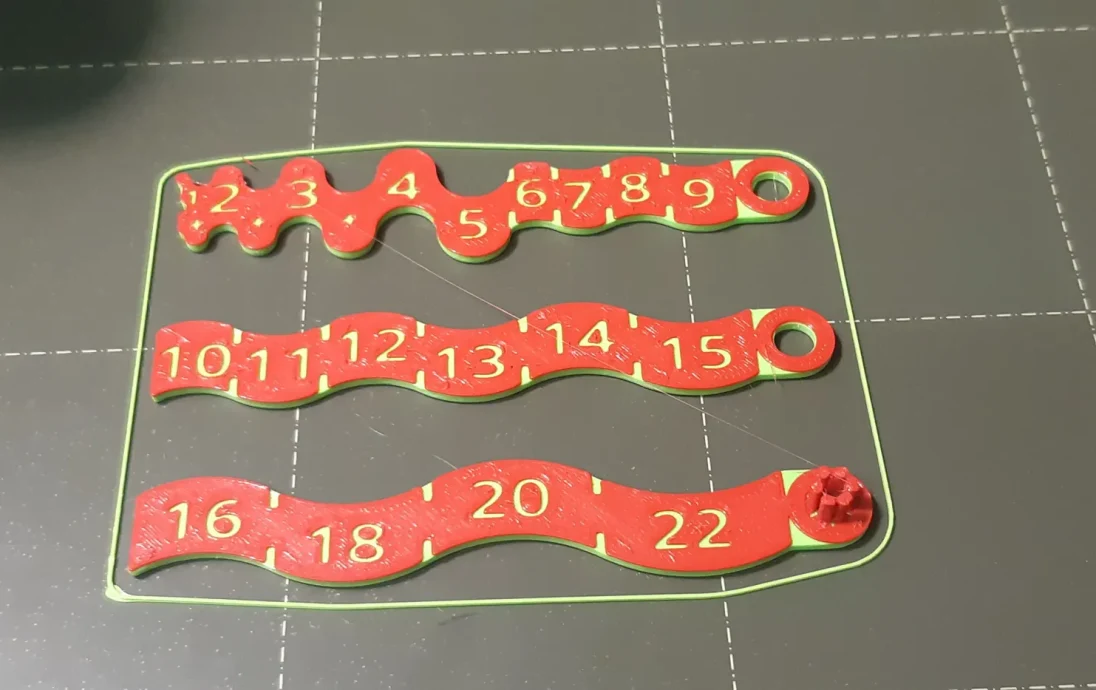

Советы по печати: Для лучшего чтения печатайте в 2 цвета. Лучше всего контрастировать друг с другом. Для этого требуется всего около 2,2 м нити. Рекомендуем соединить все три детали на подогреваемой платформе, чтобы не сломать защелку.

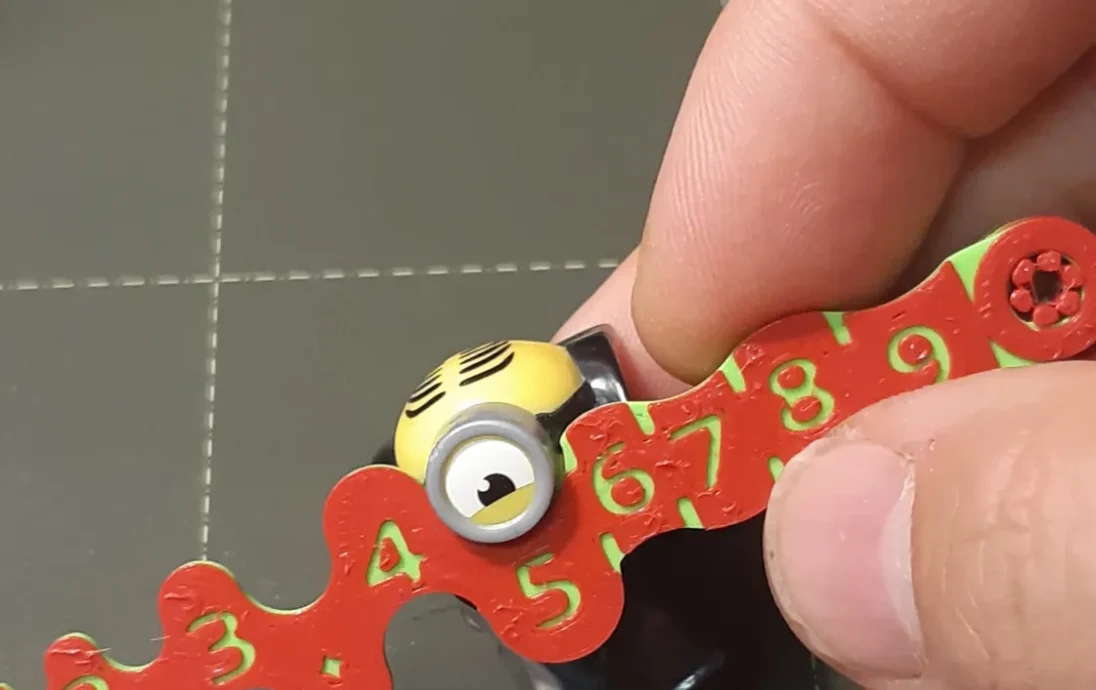

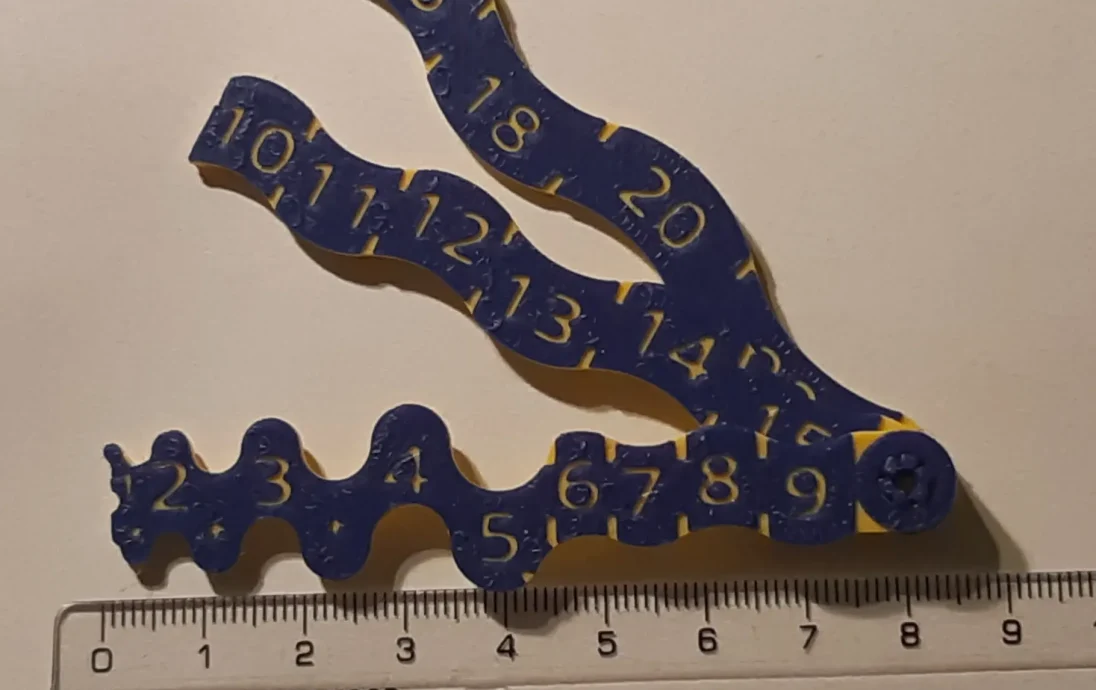

Использование: найти лучшую дугу, подходящую к модели. Он имеет как внутренний, так и внешний радиусы. Радиусы ≥ 6 мм показывают 60°, меньшие — 180°. Маленькие дуги, отмеченные знаком +, имеют радиус 1,5, 2,5 и 3,5 мм. Наслаждаться.

PS: Вдохновлен https://www.printables.com/model/280185-fillet-radius-finder-innerouter-design-reference-r, но это совершенно новый дизайн.
