SlimDigi от LB8IJ - цифровой интерфейс для Yaesu FT-891, ..

Фон

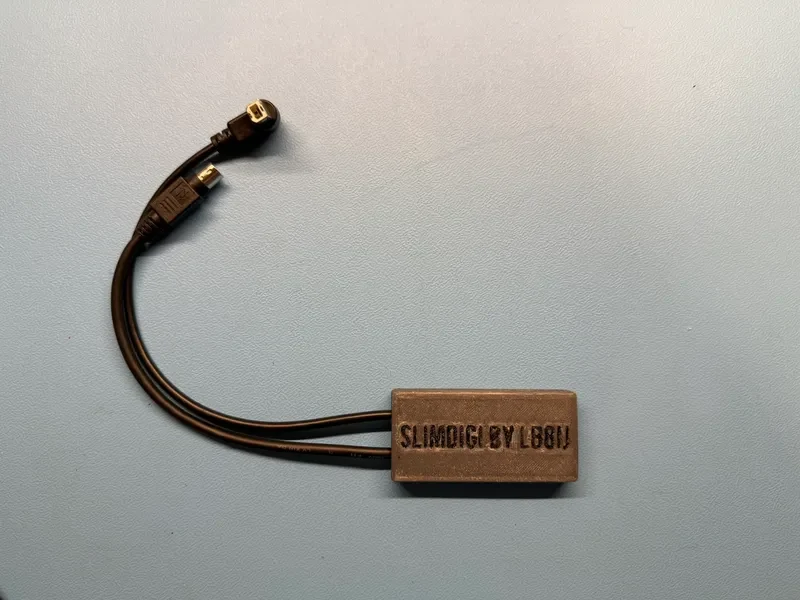

Как активный оператор портативной любительской радиостанции, я всегда заинтересован в развитии своего оборудования для поддержки широкого спектра радиолюбительских мероприятий. Моей основной установкой для портативных операций является Yaesu FT-891, и, поскольку у меня нет внутренней звуковой карты, необходимо внешнее решение для работы в цифровых режимах. В поисках хорошего решения и в надежде сэкономить несколько долларов я пришел к этому решению, в котором, на мой взгляд, нет ничего лишнего по сравнению с другими альтернативами. Он работает как на мобильных устройствах, так и на компьютерах и протестирован со многими различными цифровыми модами и программным обеспечением FT8, WinLink, SSTV,++. Цифровой интерфейс для бедняков, создание которого обходится менее чем в 15 долларов. Итак, чего же вы ждете? Давайте построим его!

Появилась новая версия, ��оддерживающая FT-817, FT-818, FT-857, FT-897.

Спецификация материалов

USB-хаб https://s.click.aliexpress.com/e/_oBSRBSh
Звуковая карта USB https://s.click.aliexpress.com/e/_oCgCzpP
Кабель PS/2 https://s.click.aliexpress.com/e/_o2ap9kN
Кабель USB-c — USB-c https://s.click.aliexpress.com/e/_ol008yv
4 винта М2х6 мм https://s.click.aliexpress.com/e/_oksOim5
4 магни��а 2х5 мм https://s.click.aliexpress.com/e/_oFWnCq5
Выберите один из:
FT-891: кабель USB-A — USB-B https://s.click.aliexpress.com/e/_oobhz1J
FT-817, FT-818, FT-857, FT-897: кабель CT-62 https://s.click.aliexpress.com/e/_c37711Rv

*Примечание: этот пост содержит партнерские ссылки AliExpress, которые поддерживают Ham Radio Passion за счет небольшой комиссии от любых продаж, которые они помогают генерировать. Это не должно стоить вам больше ничего.

Инструменты

Инструменты для зачистки кабеля https://s.click.aliexpress.com/e/_opAJSKN
Паяльник
Припой
Шестигранный ключ 1,5 мм https://s.click.aliexpress.com/e/_okLnZq1
3D-принтер

Сборка

Прежде чем приступать к сборке, рекомендую посмотреть видео выше.

Снимите крышку с USB-звуковой карты.
Отпаяйте два разъема мини-джек от печатной платы звуковой карты.
Разрежьте и зачистите кабель PS/2 (вам нужны только красный, оранжевый и зеленый провода).
Припаяйте кабель PS/2 к печатной плате следующим образом (PS: цвета других кабелей могут отличаться, поэтому перед пайкой рекомендуется проверить мультиметром):
Подключите звуковую карту и кабель USB-A к USB-B к USB-��онцентратору.
Поместите концентратор с насадками в коробку, напечатанную на 3D-принтере.
Прикрепите крышку с помощью 4 винтов M2.
Вставьте магниты в отверстия в крышке. Для закрепления магнитов можно использовать каплю суперклея.

Использование

Подключите разъемы USB-B и PS/2 к FT-891.
Подключите кабель USB-c к компьютеру или мобильному устройству и цифровому интерфейсу.
Два COM-порта теперь должны быть доступны для CAT-управления и звуковой карты для аудиовхода и аудиовыхода.

Удачи!

И я надеюсь увидеть вас на группах!

73 де Эйстейн LB8IJ
