Радиатор блока резисторов

!!! Предупреждение: если вы используете это, вы, вероятно, делаете что-то опасное и должны действовать осторожно !!!

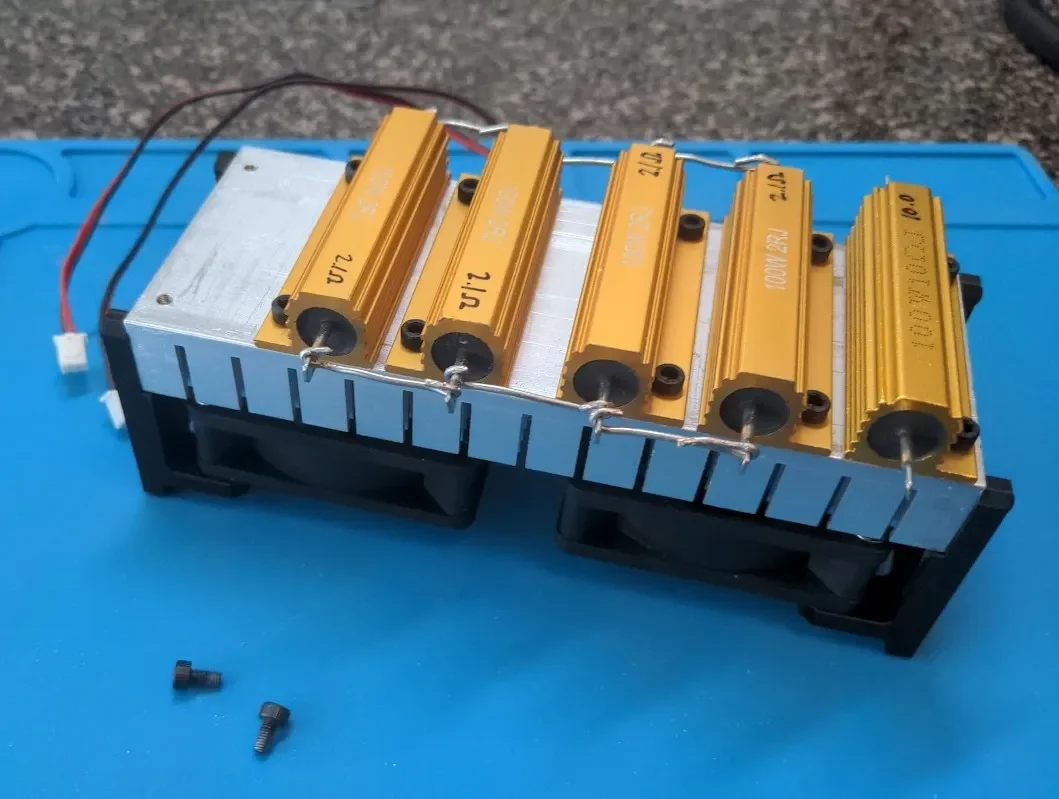

Вам когда-нибудь приходилось проверять предохранитель, чтобы убедиться, что он сработает при ожидаемой нагрузке? Я разработал эту установку именно для этого. Это скорее временный испытательный стенд, чем что-то, что будет установлено на постоянной основе, но он должен обеспечивать достаточное охлаждение для большинства случаев использования. Эта установка работает с шестью резисторами с проволочной обмоткой мощностью 100 Вт (длина 60 мм, асимметричный монтаж).

Аппаратное обеспечение:
Один радиатор размером 150 x 50 мм.
Он был разработан в стиле 150x60x18 (amazon), который в настоящее время трудно найти.
Он также должен работать прилично, в настоящее время более распространенный стиль 150x60x15 (amazon), но вы будете нажимать на боковые стороны плавников, а не между ними.
Два вентилятора для ПК размером 60 x 20 мм.
Четыре винта M2,5 x 10 мм с головкой под торцевой ключ или с полукруглой головкой.
Четыре винта с плоской головкой M4 x 25 мм или 30 мм (можно также использовать полукруглую головку)
Четыре шестигранные гайки М4.
Двенадцать винтов с головкой под торцевой ключ M3 x 6 мм (можно также использовать полукруглую головку)
Сборка:

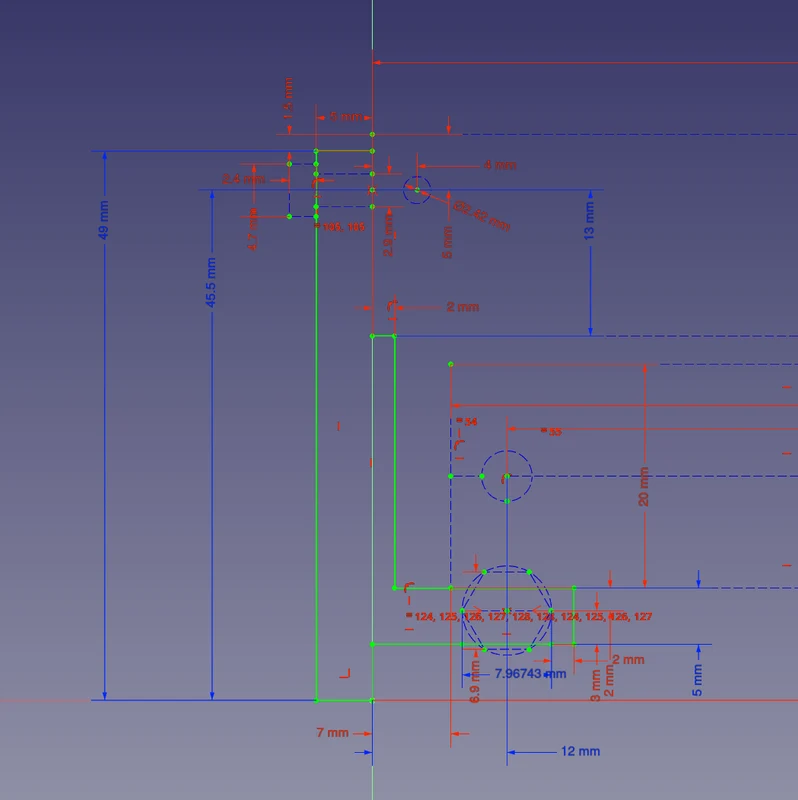

Распечатайте две скобки.
Особых примечаний по печати нет.
Я напечатал свой из АБС-пластика, но если он настолько горячий, что ослабляет PLA или PETG, скорее всего, что-то пошло не так.

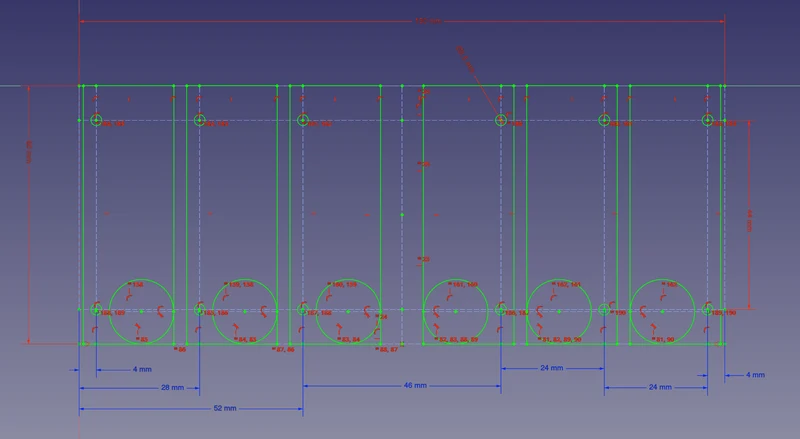

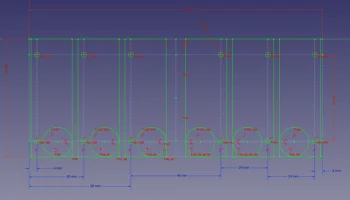

Просверлите (2,5 мм) и нарежьте (М3) двенадцать отверстий на лицевой стороне радиатора.
Особенности симметричности. Подробности смотрите в загруженном эскизе.
Два ряда по шесть отверстий на расстоянии 8 мм от длинных краев и на расстоянии 44 мм друг от друга.
Расстояние между отверстиями от коротких краев составляет 4 мм, 28 мм и 52 мм соответственно.
или 4 мм от края и 24 мм между ними, если хотите.
Будет больший размер (промежуток 46 мм посередине).
повторите с другой стороны.
Глубина каждого примерно 6 мм.
Да… сверлить и врезать радиаторы — занятие неприятное. Я знаю твою боль.

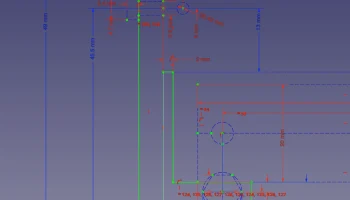

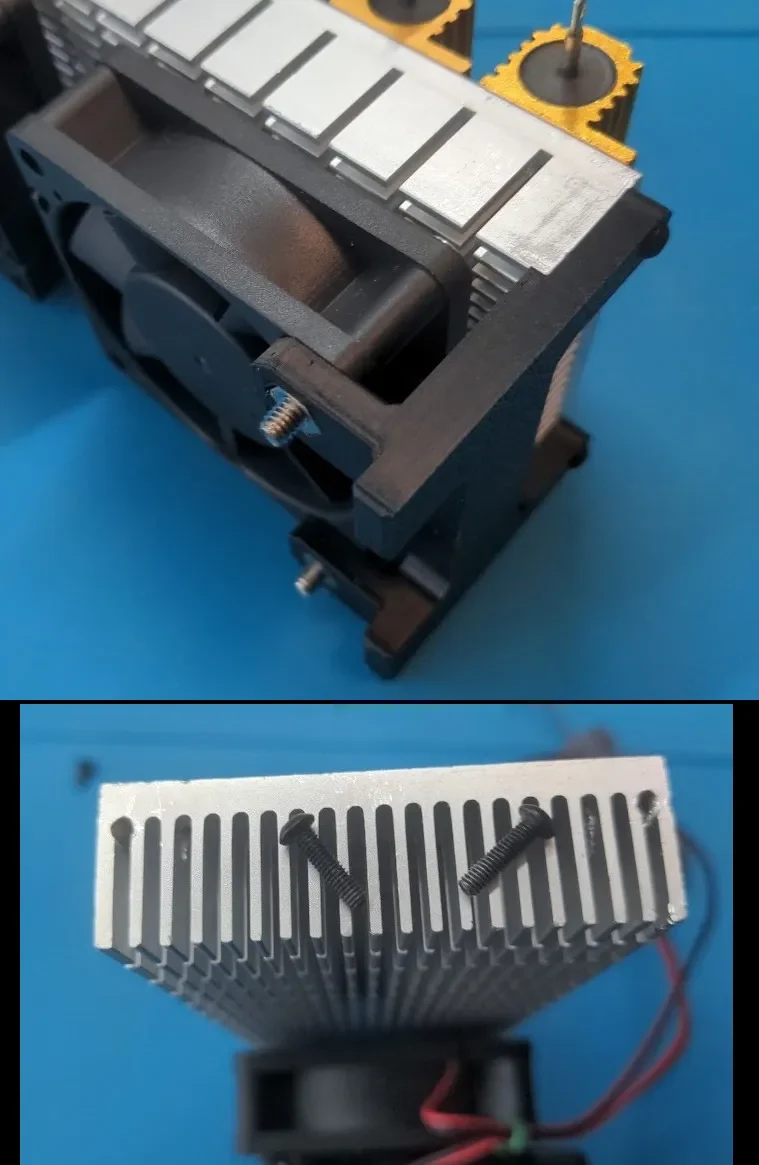

Просверлите (2 мм) и нарежьте метчиком (M2,5) внешние зазоры между ребрами с обеих коротких сторон.
Отверстия должны находиться примерно в 13 мм от кончиков ребер и на расстоянии 55 мм друг от друга.
Глубина каждого примерно 6 мм.
Вставьте шестигранные гайки М4 в пазы кронштейнов.
Просто начните их, если это сложно. Винты закрепят их позже.

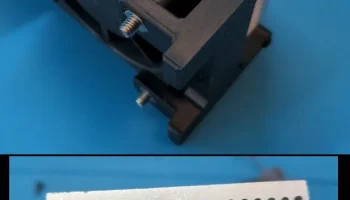

Прикрепите по одному кронштейну к каждому вентилятору с помощью винтов M4.
Прикрепите кронштейны к коротким сторонам радиатора винтами M2,5.
кончики плавников должны опираться на выступ кронштейна.
Если отверстия не совпадают, смело расширяйте отверстия в кронштейне.
