Плотный и аккуратный ящик для хранения резисторов (парам...
Как и любой другой новичок, я купил один из этих «1500 различных пакетов резисторов» в Интернете, когда начал свое путешествие по электронным технологиям. С тех пор я провел месяцы, копаясь в коллекции, пытаясь найти нужную мне ценность, в то время как эти маленькие пакеты с застежкой-молнией продолжают скользить, скользить и скользить по моему столу. И давайте не будем говорить о беспорядке, который вам придется наводить после того, как вы его найдете, верно? Должен быть лучший способ.
Итак, я проверил кучу вариантов, которые другие люди считают полезными, но ни один из них не попал в мою зону Златовласки. Я не хочу тратить пару дней на его печать; Я не хочу выделять для его хранения 6 квадратных футов драгоценного места на столе, и я не хочу вынимать резисторы из этих удобных маленьких сумочек или срывать их все с лент. Мешки работают; с ними просто нелегко работать из-за того, как они доставлены.

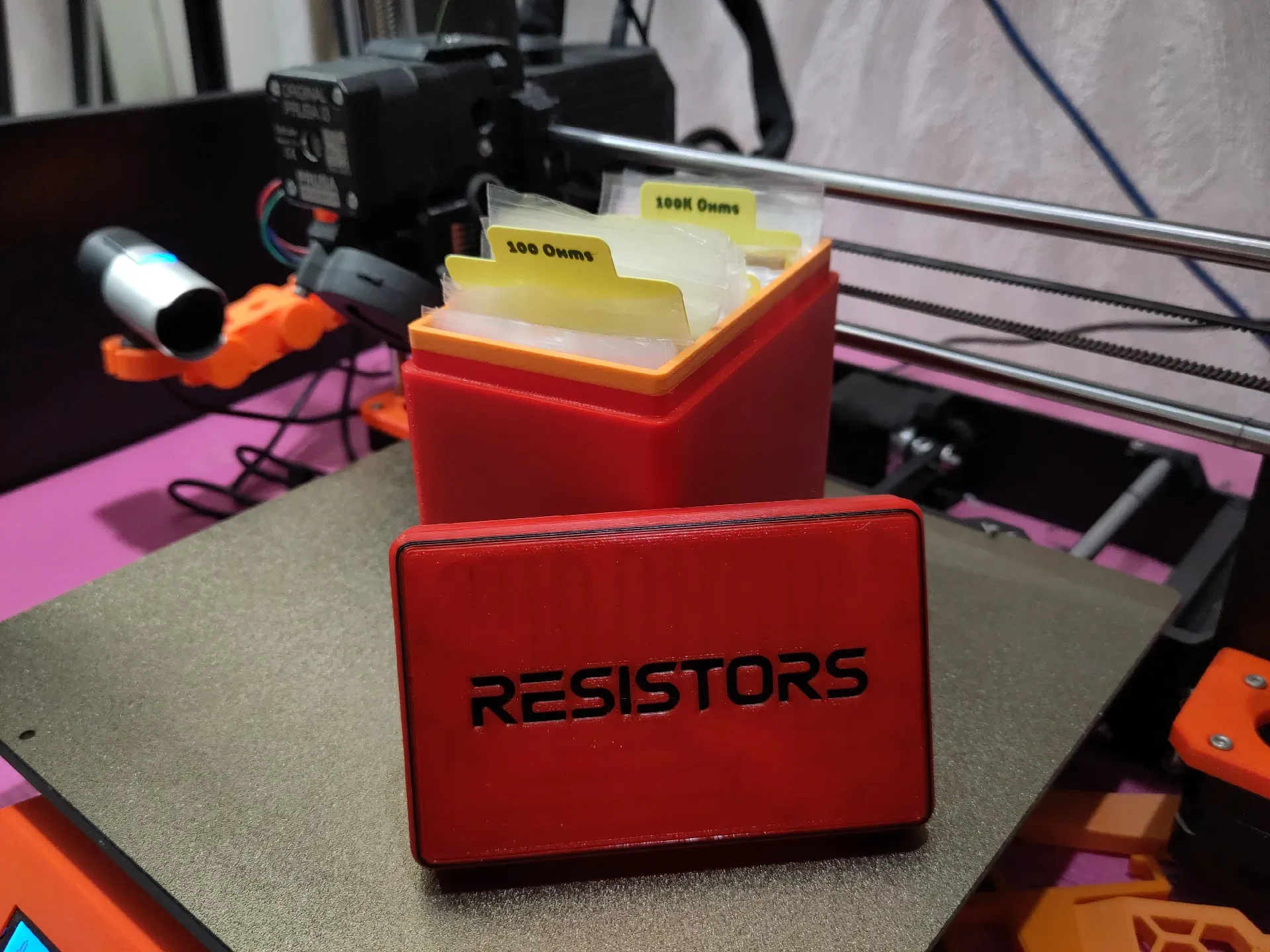

Итак, мое решение прославило качество мешочков, но упрощает управление ими, помещая их в коробку, которая больше похожа на ящик для папок. И в качестве бонуса эта коробка на 25% меньше оригинала, так что у меня фактически появилось место на столе.
Изменение размера

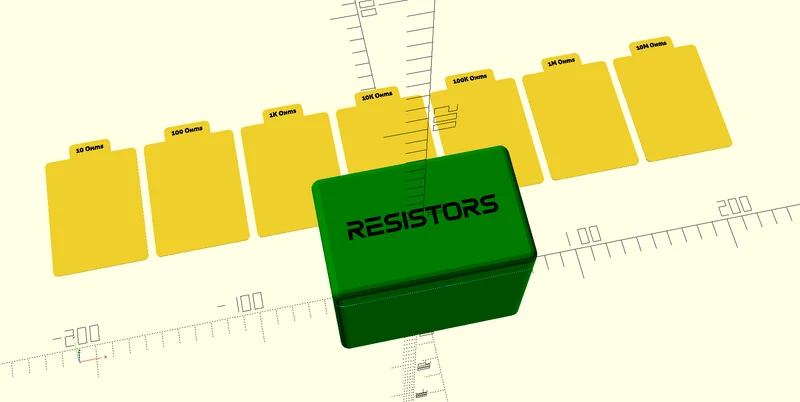

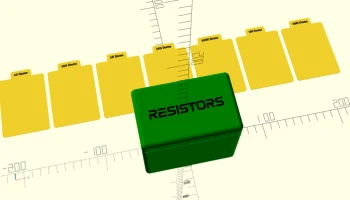

Мне нравится компактный размер версии, которую я здесь включил: она вмещает всю коллекцию из 1500 единиц и не занимает много места, но, эй, вы не я. У вас могут быть совершенно другие мысли и опасения. Если да, то, возможно, вы даже захотите настроить что-то под свою жизнь, а не под мою, поэтому я включил файл OpenSCAD. Вы найдете все важные параметры, объявленные вверху. Настройте его так, как вам нравится.
Несколько слов о громоздкости
Если вы просто засунете мешочки в коробку, они поместятся, но вам они покажутся тесноватыми. Не проблема, если вам не хватает места, но они, вероятно, вытащат с собой пару соседских сумок, когда вы найдете ту, которая вам нужна. Это связано с тем, что, поскольку все пакеты ориентированы одинаково, толщина всех резисторов перекрывает друг друга и делает пространство излишне тесным.
К счастью, несколько минут предварительной работы могут все изменить: просто чередуйте пакеты правой стороной вверх и вверх тормашками. Таким образом, громоздкие резисторы будут находиться на двух разных высотах, а не на одном, и всем будет достаточно места.
Примечание. Если ваши сумки промаркированы как сверху, так и снизу, вы можете просто переворачивать каждую вторую сумку при их загрузке, но в моем случае промаркированы только верхние ленты, поэтому я перевернул резисторы внутри половины из них, чтобы все этикетки остались наверху. Однако, оглядываясь назад, мне следовало вместо этого вручную пометить нижние ленты. Таким образом, любой мешочек можно будет подать в любой ориентации, и это не будет иметь никакого значения. Вероятно, вам следует сделать это так.
Индексные карточки
Чтобы облегчить быстрый поиск в коллекции, я также включил несколько удобных каталожных карточек, разделив коллекцию на порядки: 0-99 Ом, 100-999, 1000-9999 и так далее. Если вы не можете следить за тем, чтобы коробка была полностью рассортирована, даже простое размещение сумок в нужном разделе упростит ваши дальнейшие поиски.
Печать
Я сделал свой из PLA, со слоями 0,3 мм и соплом 0,4 мм, с 3 периметрами, заполнением 10% и без опор, и он работает нормально. (Для справки, на печать коробки, крышки и шести карточек на моем MK3S+ ушло около 4 часов.)
