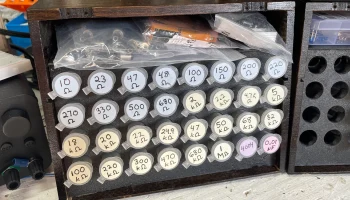

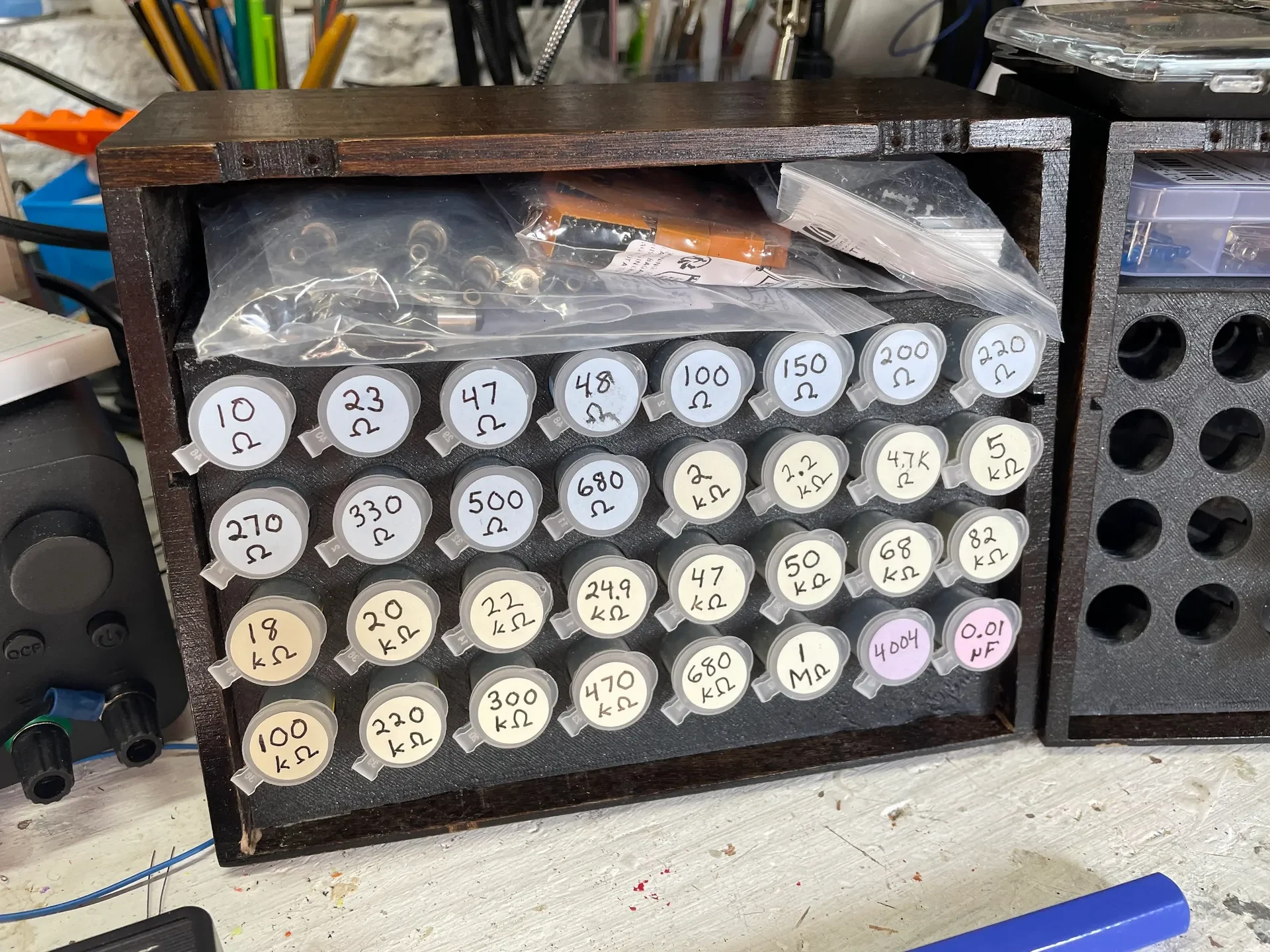

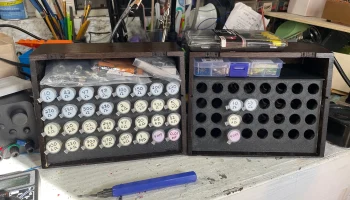

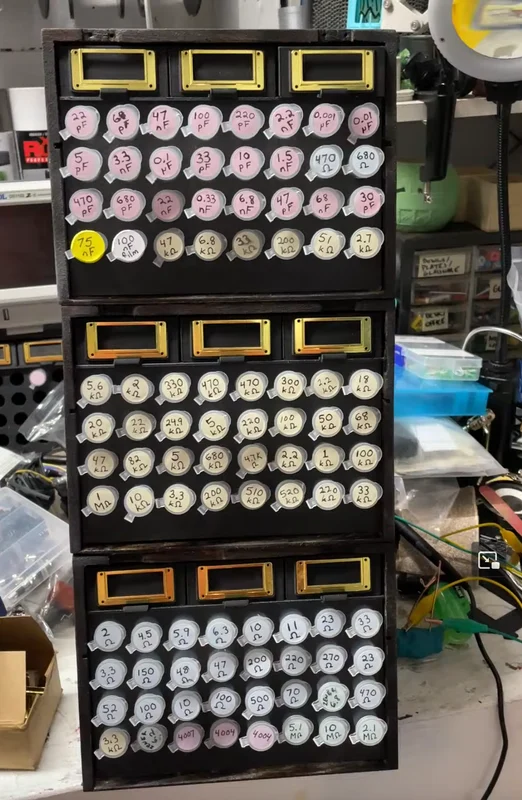

Хранение резисторов/мелких деталей

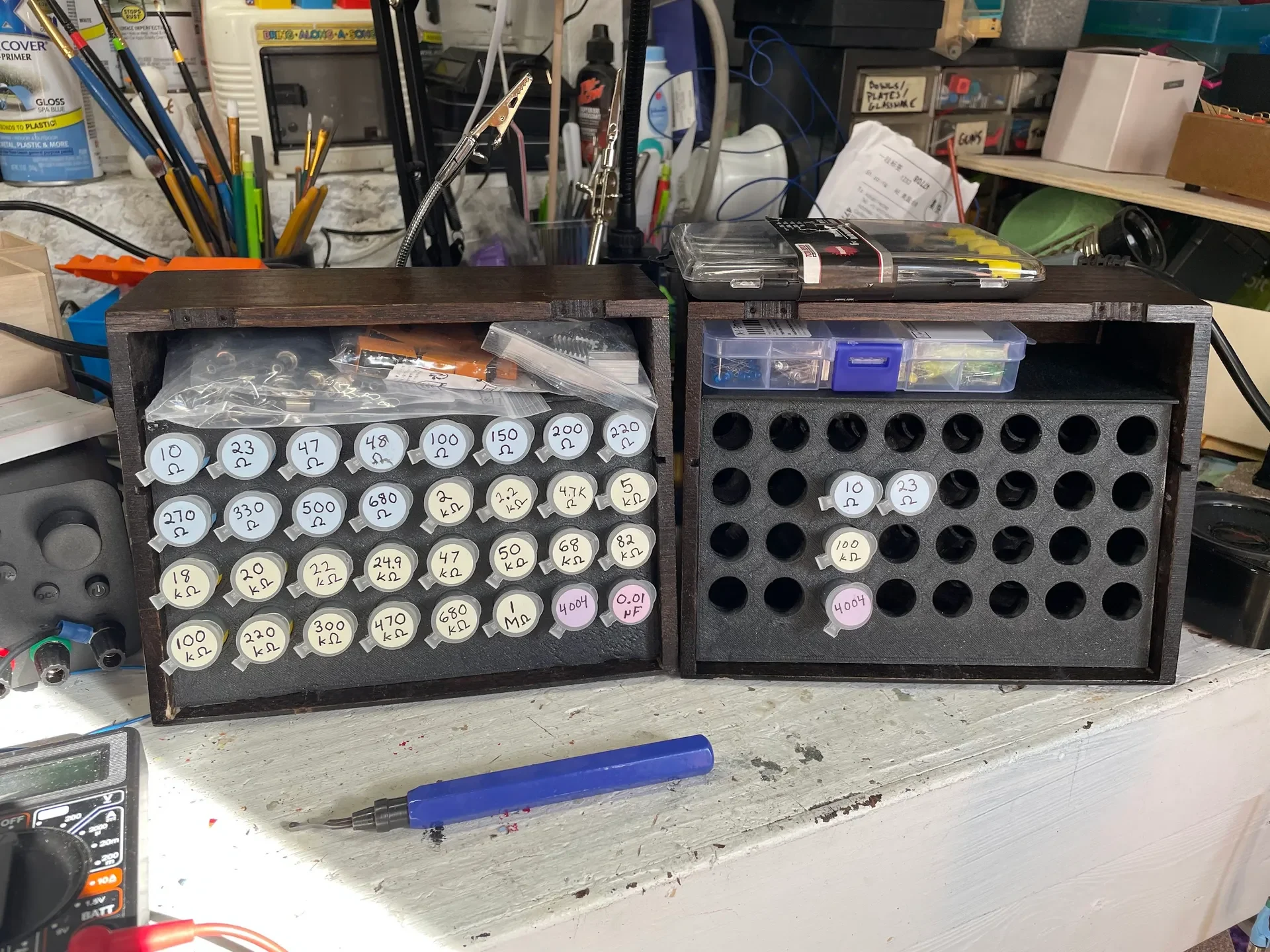

Это моя система для хранения мелких электронных компонентов. Я очень доволен этим, поэтому хотел бы поделиться, на случай, если оно понравится другим. Вам понадобится пара не напечатанных на 3D-принтере деталей, а именно:

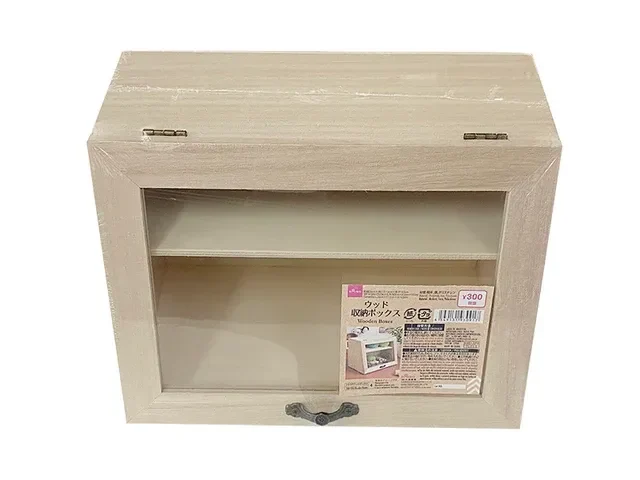

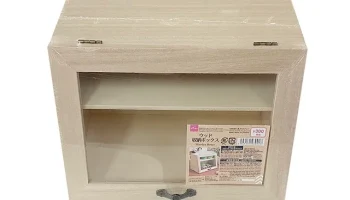

— небольшие деревянные коробочки-витрины от Daiso (сеть магазинов за японские доллары). Они стоят около 6 долларов каждый

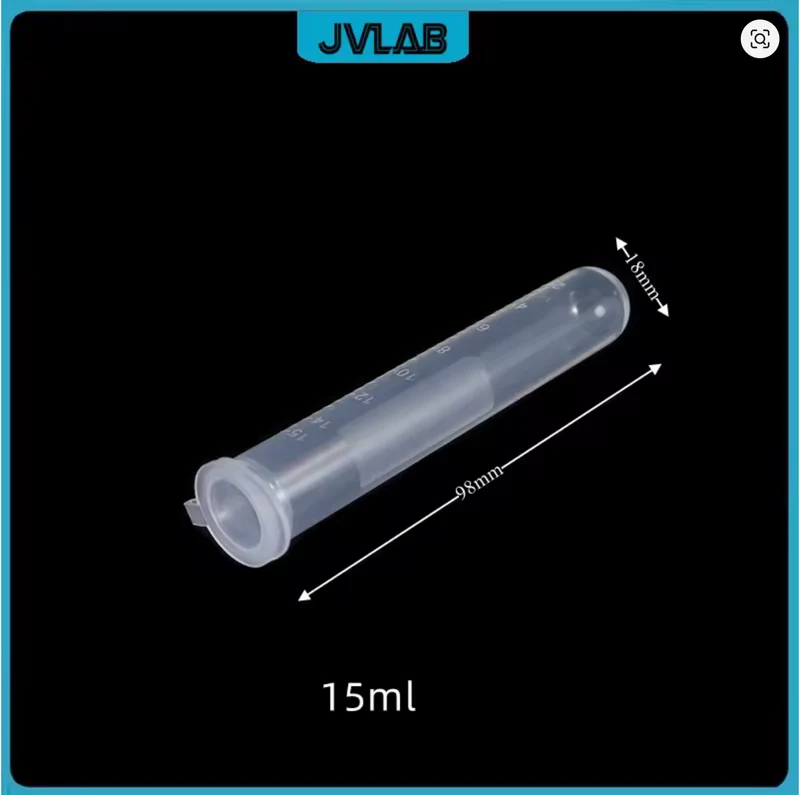

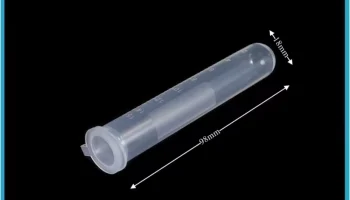

— несколько центрифужных пробирок емкостью 15 мл. Я добился хороших результатов, купив 100 штук примерно за 10 долларов на Aliexpress.

Посмотрите прикрепленные изображения, чтобы увидеть конкретную коробку и трубки, которые я использовал.

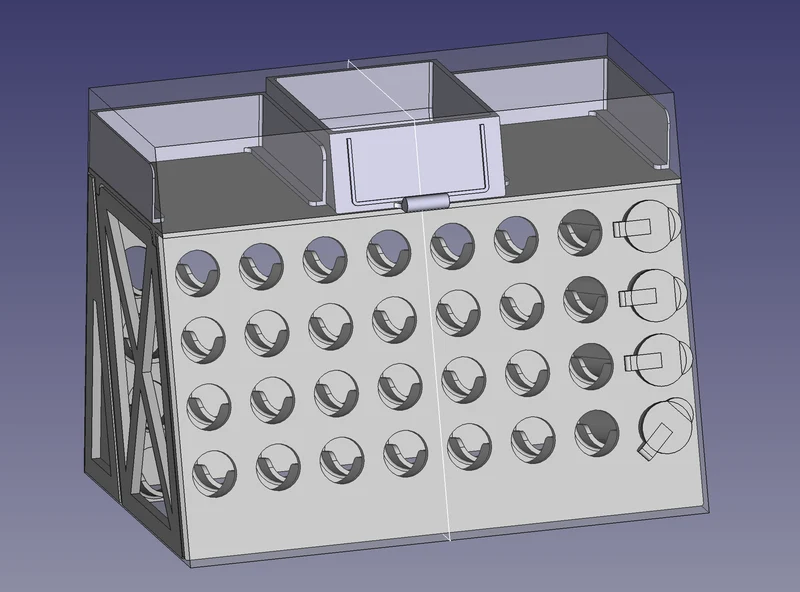

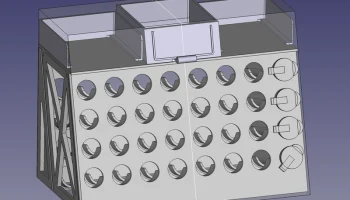

При этом распечатайте все детали — для каждой стойки вам понадобится следующее:

1x back_panel.stl
1x backstop.stl
2x back_support.stl
1x front_panel.stl
2x middle_support.stl
1x полка.stl

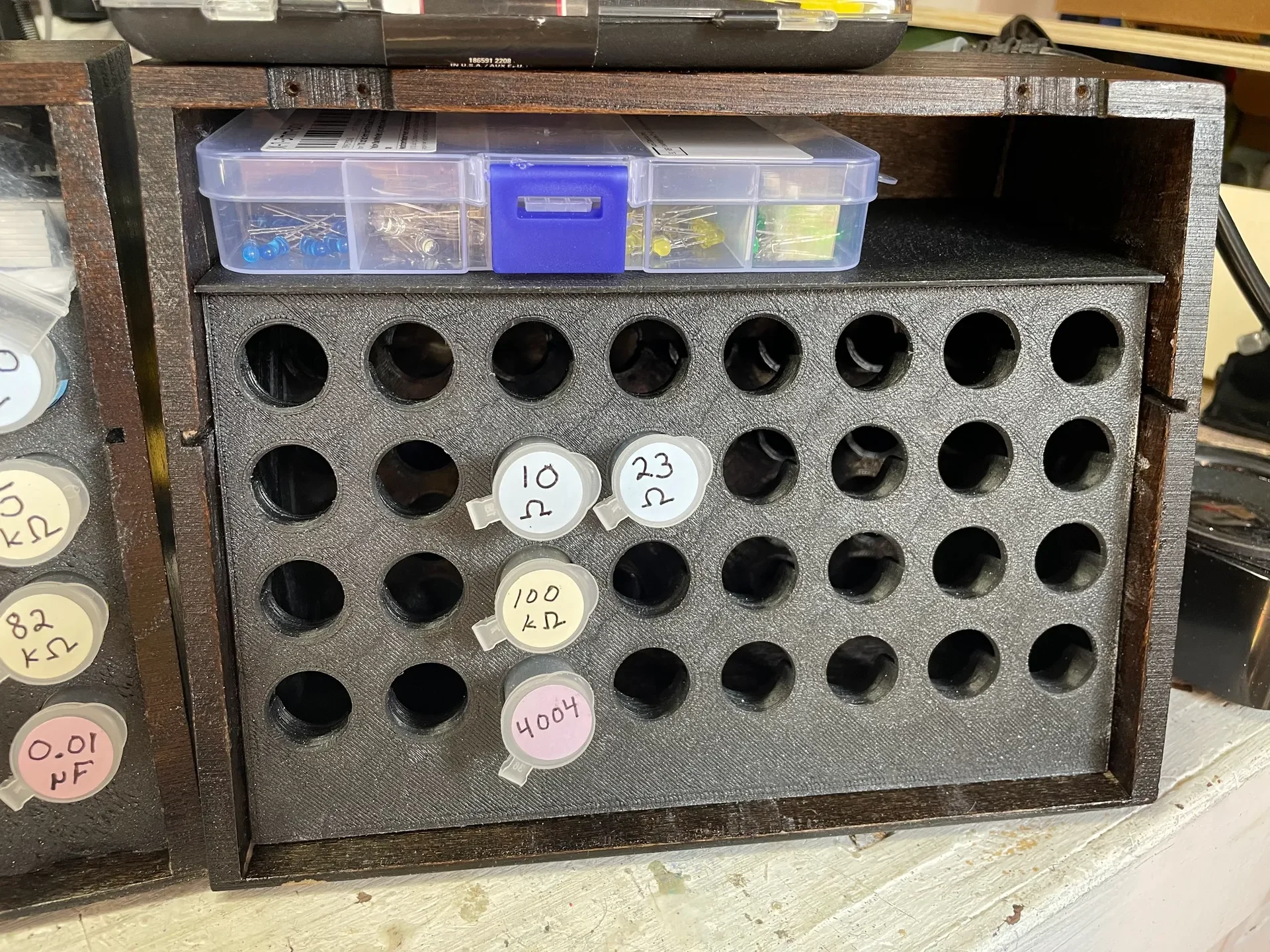

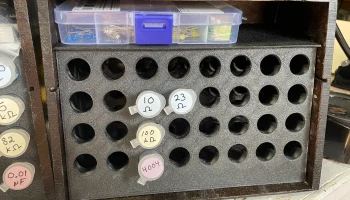

Если вы также хотите добавить маленькие ящики, напечатайте:

1x draweer_holder.stl
3x ящика.stl

Я сделал следующее:

1. Подготовьте коробку
— снять распашную дверь спереди
— снять внутреннюю полку
— испачкать коробку
— покрыть аэрозольным лаком

2. Распечатайте детали

3. Соберите
— приклейте два back_support.stl в задние углы коробки
— приклейте backstop.stl к задней части коробки
— вклеить back_panel.stl
— приклейте два файла middle_support.stl к боковой части коробки.
— приклейте front_panel.stl на средние опоры
— приклеить полку.стл. Лучше всего сделать это до того, как клей полностью застынет на передней панели, так как, возможно, его придется немного отделить, чтобы полку можно было разместить правильно.

Потом по желанию...

4. Добавьте ящики
— нанесите клей на нижнюю, заднюю и боковые стороны drawer_holder.stl и вставьте его в верхнюю часть.
— задвиньте три ящика, чтобы убедиться, что боковые стенки ящика_холдера не слишком сильно сдвинуты в сторону.
— несколько раз подвигайте ящики внутрь и наружу, пока клей схватывается, чтобы убедиться, что ящики не застряли
