Натяжной шкив ремня гаражной двери
Это натяжной ролик, предназначенный для механизма открывания гаражных ворот с ремнем. Совместим с моделью верхних дверей 2026, но может работать и с другими марками и моделями, если размеры ремня совпадают.
Это натяжной ролик, предназначенный для механизма открывания гаражных ворот с ремнем. Совместим с моделью потолочных дверей 2026, но может работать и с другими марками и моделями, если размеры ремня совпадают.
На оригинальном шкиве нет вырезов под звездочку для ремня. Это приведет к тому, что зубья ремня соприкоснутся только с кончиками резиновых зубьев, что, вероятно, может привести к увеличению нагрузки/напряжения/изгиба ремня. Добавление вырезов для зубьев ремня, вероятно, поможет уменьшить нагрузку на ремень за счет более равномерного распределения нагрузок и уменьшения радиуса изгиба, который ремень должен выдерживать. Оригинальный ремень пришлось заменить, потому что зубья оторвались, возможно, из-за оригинального натяжного шкива.

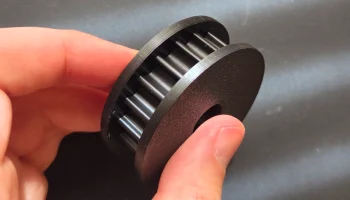

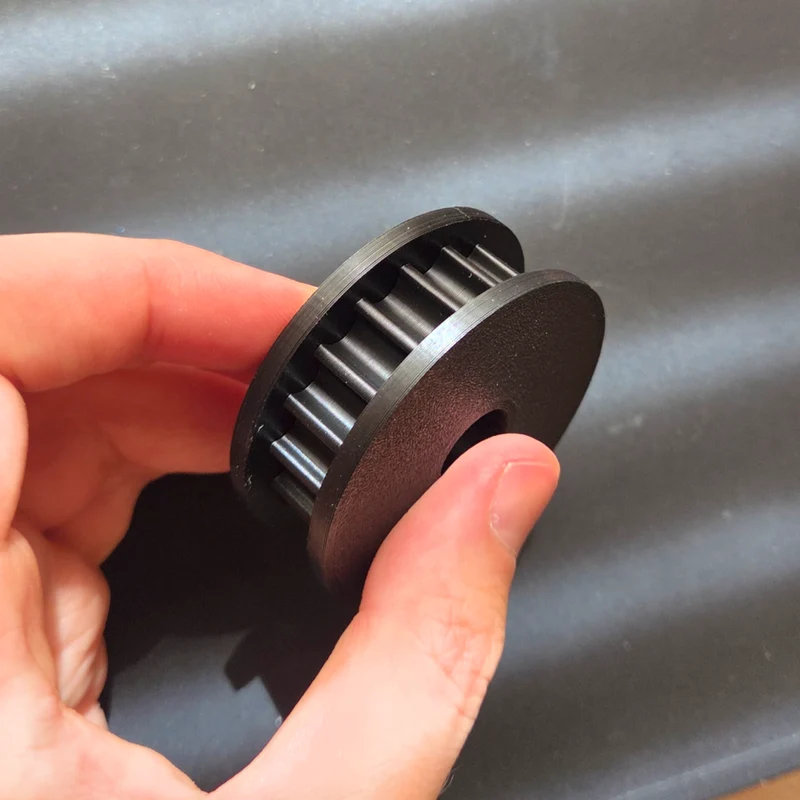

Есть два напильника разного диаметра; один побольше и один поменьше. Шкив меньшего диаметра имеет 14 зубьев. Шкив большего диаметра имеет 18 зубьев. Моя модель механизма открывания гаражных ворот (модель 2026) имела шкив большего размера, поэтому я установил версию с 18 зубьями.
Размеры ремня: Шаг = 8 мм, высота = 5,8 мм, ширина = 10 мм (приблизительно) (подходит для ремня шириной до 12 мм).
Инструкции по печати: Я печатал на PLA, используя рекомендуемые настройки печати Voron. Сопло 0,4 мм, высота слоя 0,2 мм, 4 периметра, 5 сплошных слоев (верхний и нижний), 70% заполнение (сетка), проутюжить все верхние поверхности, выровнять шов. Это должно сделать ваши детали прочными и долговечными.

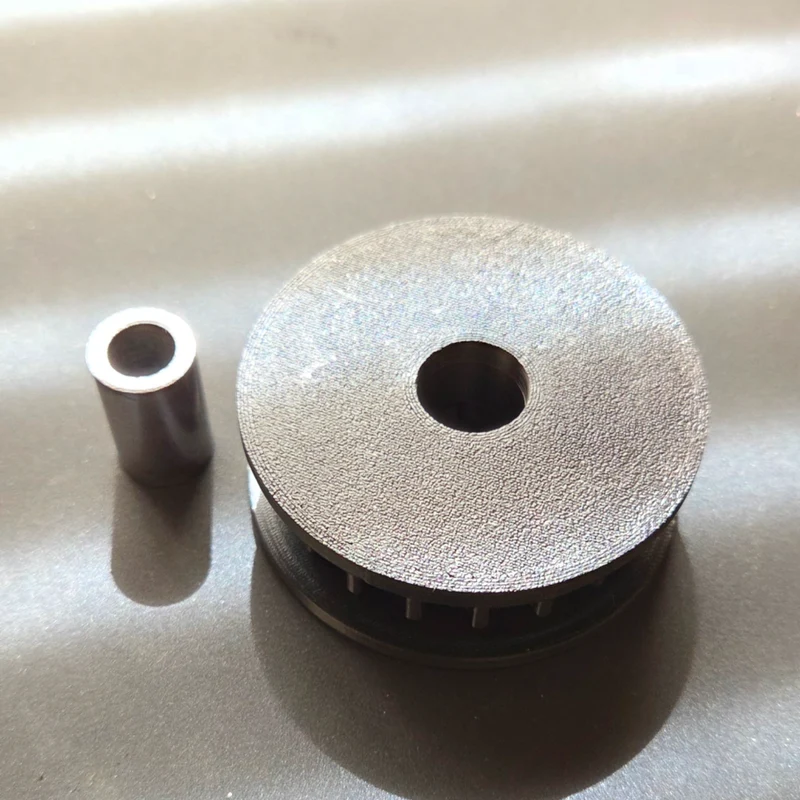

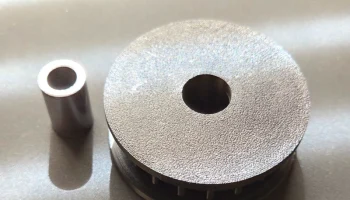

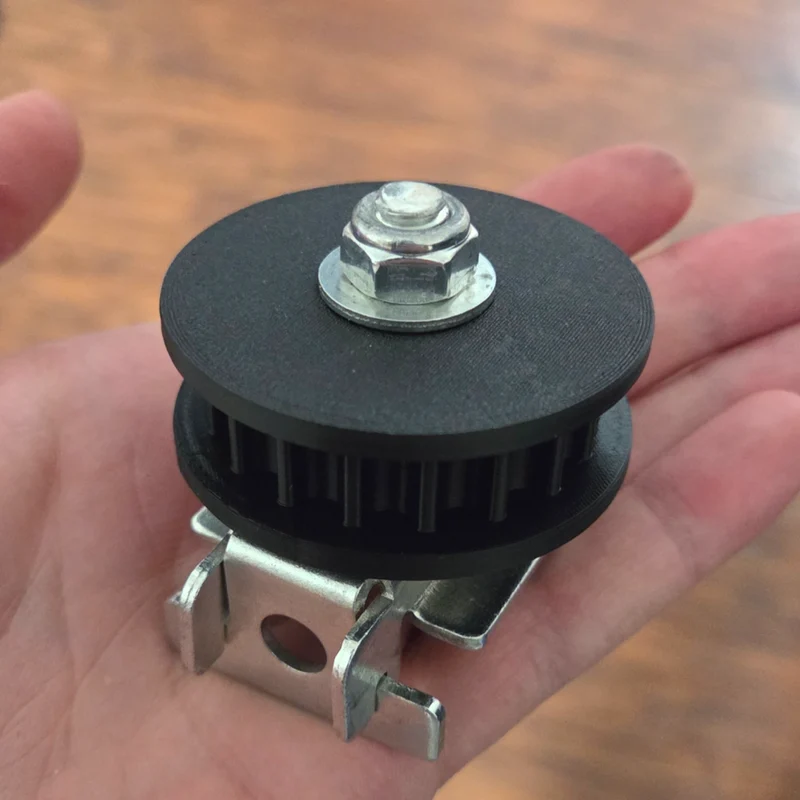

Инструкция по сборке: Шкив разделен на две части. Поместите внешние поверхности каждой детали на рабочую пластину. Затем склейте обе половинки вместе (один тонкий слой клея) и убедитесь, что колышки выровнены и хорошо прилегают друг к другу. Я включил небольшое отверстие, проходящее через оба колышка, это не важные детали, они используются только для увеличения прочности колышков на сдвиг (прижатия стенок по всей их толщине). Старайтесь, чтобы клей не попал в отверстие. Подождите, пока он высохнет, затем вставьте втулку с отверстием и установите болт и т. д.
Используйте на свой страх и риск.
