Приспособление для заточки лезвий Luba Mammotion, напечат..
Простое приспособление из ТПУ, напечатанное на 3D-принтере, которое позволяет затачивать лезвия Luba Automower под правильным углом, вместо того, чтобы выбрасывать их и покупать новые. Приспособление удерживает лезвие под углом ~12° с каждой стороны (~24° включительно), что соответствует заводской заточке лезвий Luba Endurance.
Предназначено для: Сменных лезвий Luba Endurance (официального производителя Mammotion).
Почему это существует

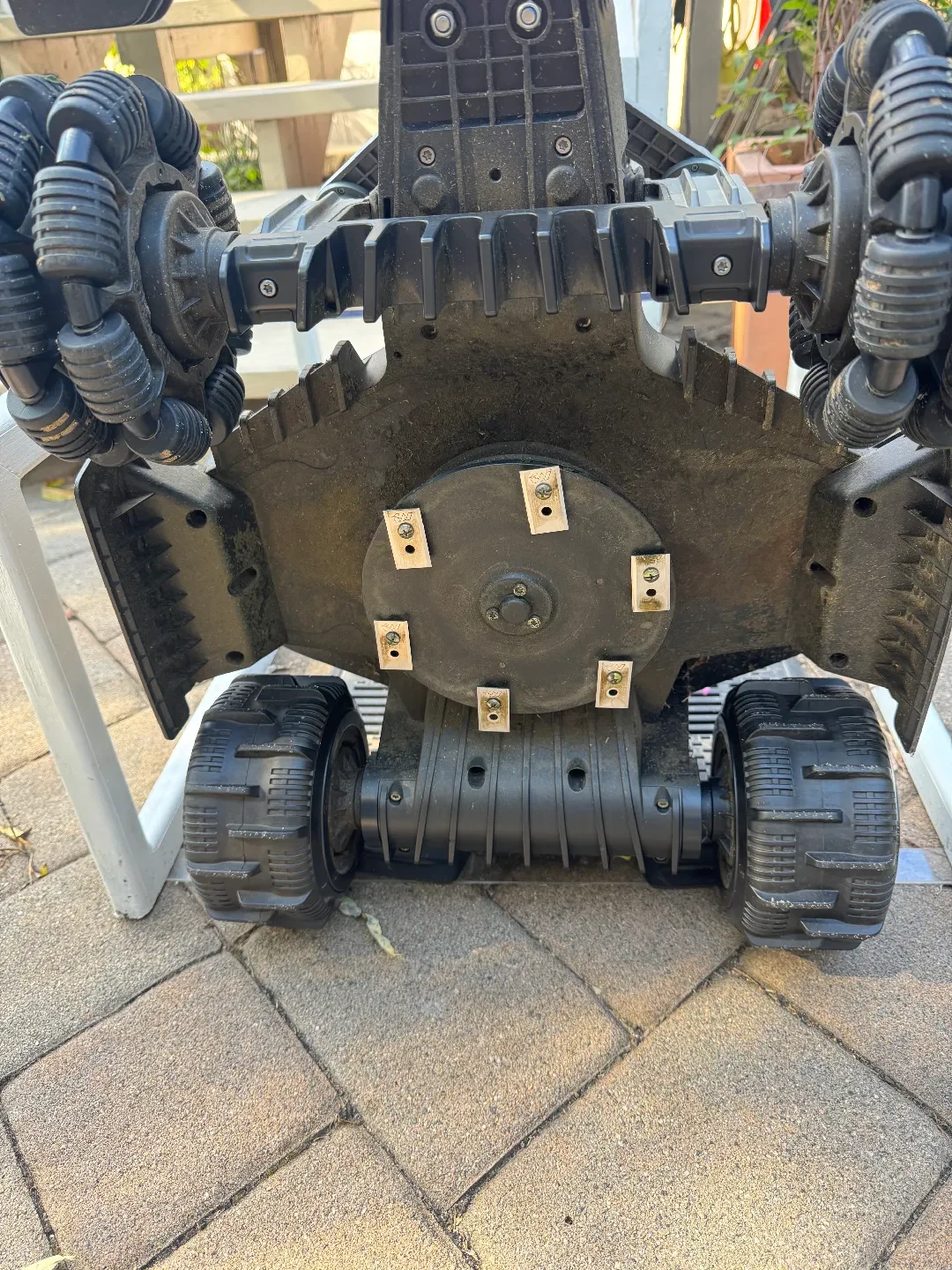

Лезвия автокосилки тупятся за сезон стрижки. Заводское решение — замена — выбрасываете старые и покупаете новые. Но сталь в этих лезвиях вполне можно затачивать несколько раз, прежде чем ее действительно потребуется заменить. Единственное, чего не хватает, — это способа удерживать лезвие под постоянным углом, пока вы обрабатываете край камня.
Вот что делает эта джиг. Никаких зажимов, никаких болтов, никакой настройки — только две напечатанные детали и давление руки.
Как это работает

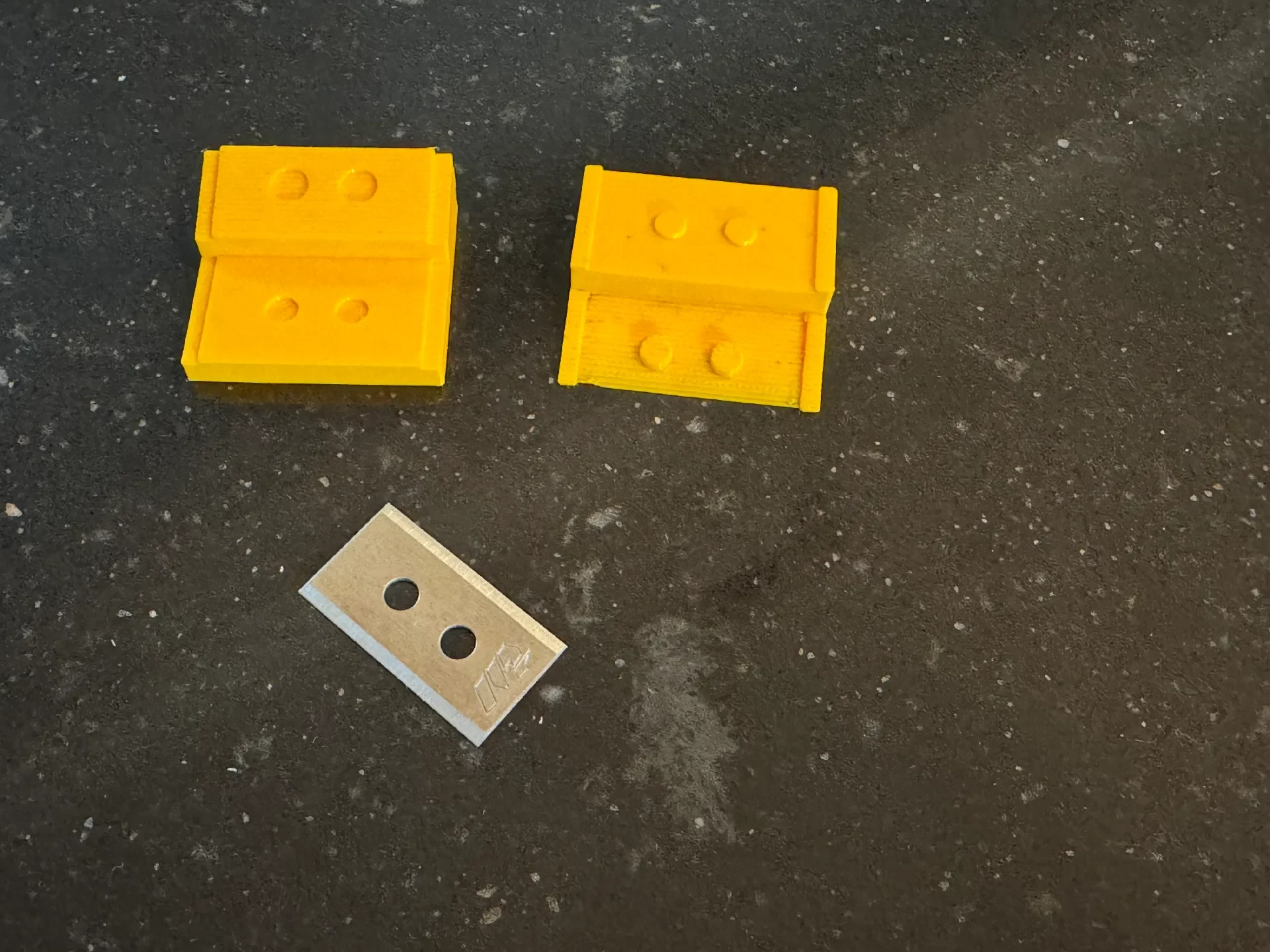

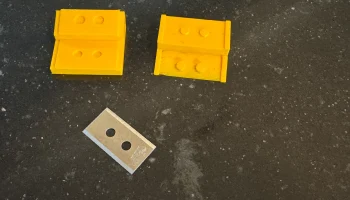

Лезвие зажато между двумя частями ТПУ. Гибкий ТПУ захватывает поверхности лезвия, а давление вашей руки на приспособление во время заточки — это то, что удерживает все вместе. Когда вы закончите, просто вытащите лезвие.

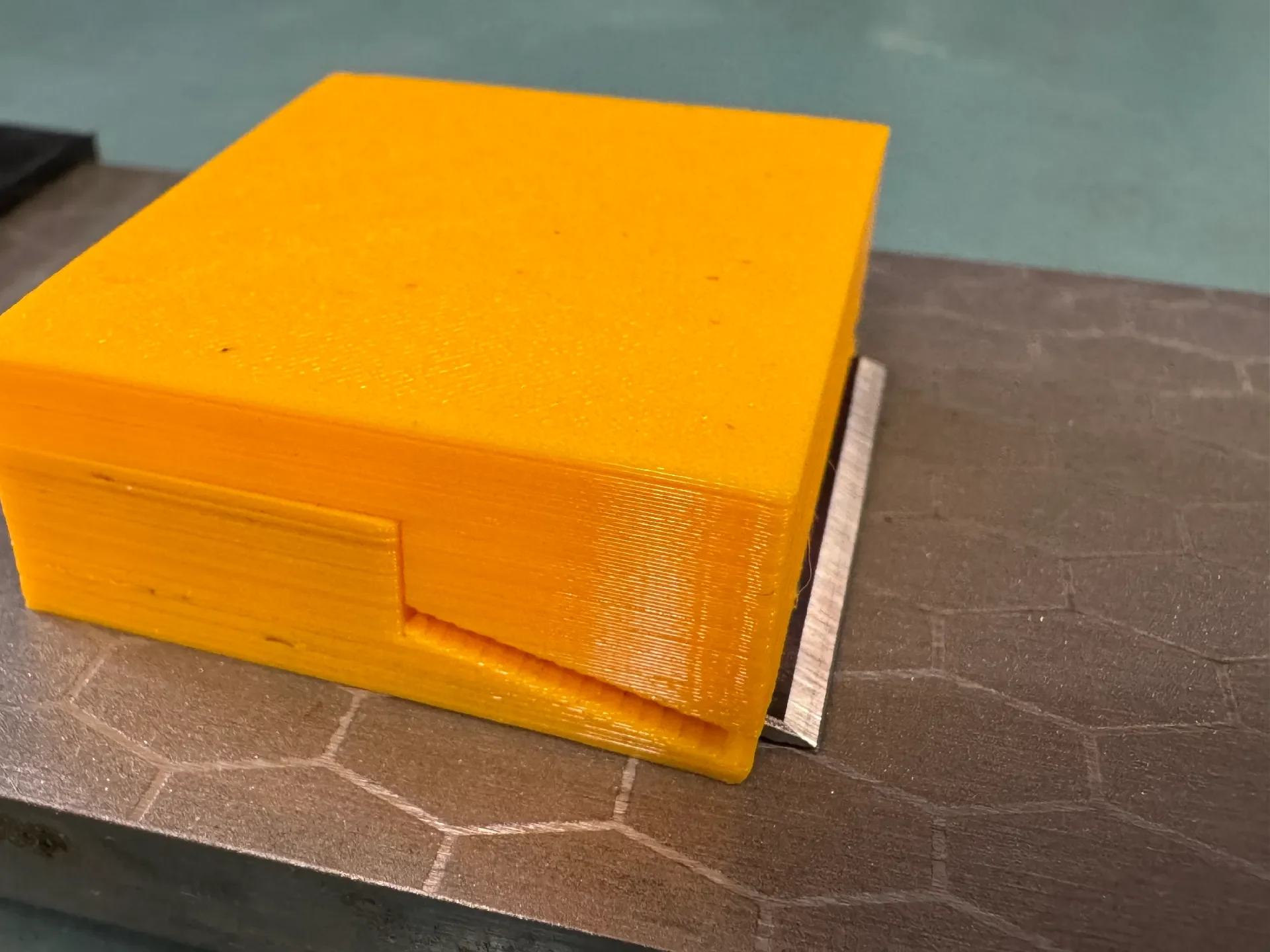

Геометрия приспособления автоматически задает угол заточки — вам не придется на глазок или догадываться. Наклоните приспособление плашмя к камню, и его край встретится с камнем под правильным углом.
Процедура заточки

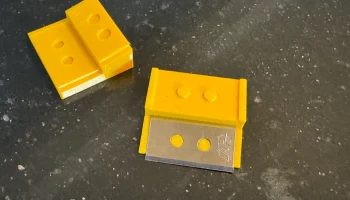

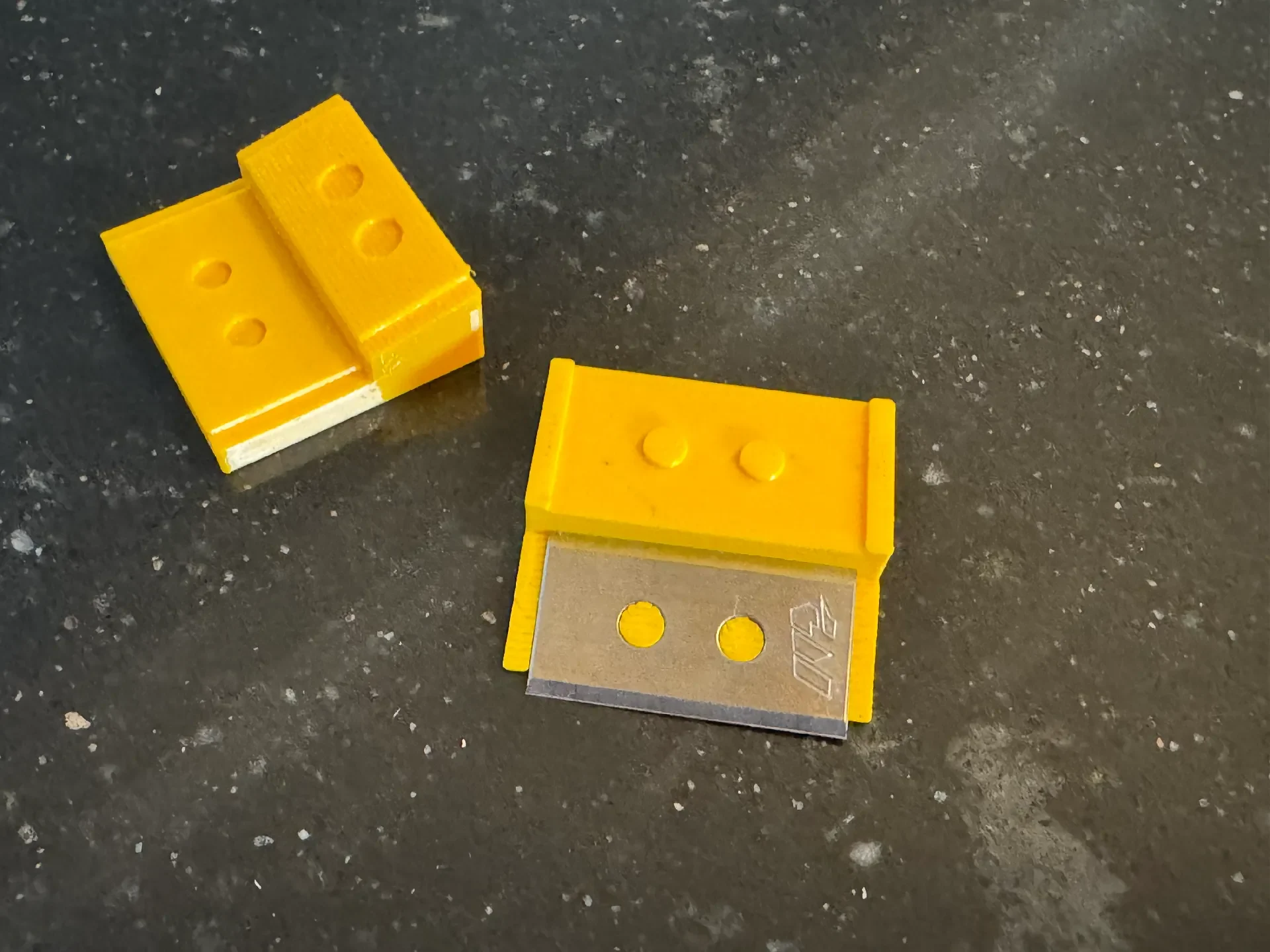

Поместите лезвие между двумя частями ТПУ так, чтобы край был открытым.
Смочите точильный камень (я использую стандартный водяной камень — ссылка)

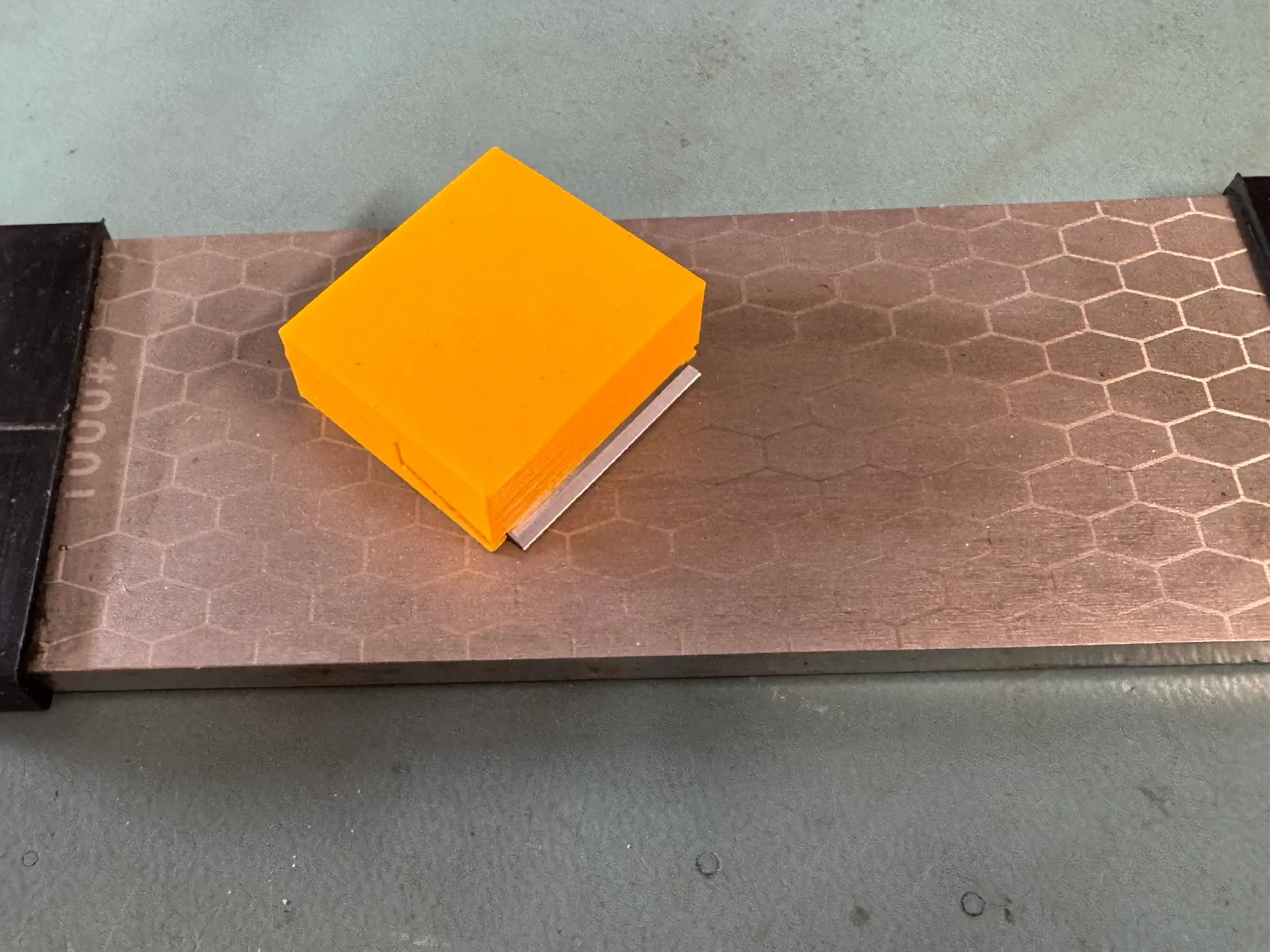

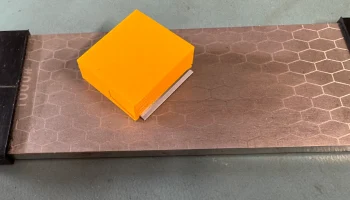

Удерживайте приспособление на камне, сильно нажимая рукой.
Используйте попеременные движения с обеих сторон лезвия, чтобы сохранить симметричность края.
Промойте лезвие, высушите его и установите на место.
Небольшое демонстрационное видео:
Безопасность
Лезвия Любы острые, а заточка делает их еще острее. При работе с лезвием надевайте устойчивые к порезам перчатки и берите его за монтажное отверстие, а не за корпус. Держите приспособление ровно напротив камня — подняв его в середине хода, кромка может покатиться по пальцам.
Настройки печати
Материал: ТПУ 95А (Polymaker PolyFlex или аналогичный).
Сопло: 0,4 мм
Высота слоя: 0,2 мм
Заполнение: 20-30% достаточно.
Поддерживает: не требуется
Советы:
Перед печатью высушите нить ТПУ — ТПУ быстро впитывает влагу.
Более низкая скорость печати (20-30 мм/с) дает более чистые результаты при использовании гибкой нити.
Примечание по другим моделям лезвий
Приспособление специально настроено для лезвий Luba Endurance. Если вы попробуете использовать дру��ое лезвие (другие модели Любы, сторонние замены, лезвия от других автокосилок), напишите марку или оставьте комментарий, указав модель и толщину лезвия — я хотел бы собрать данные о том, что подходит, а что нет.
Устранение неполадок: Лезвие не стало бритвенно острым после заточки?
Если режущая кромка при заточке не полностью касается камня, укоротите основание (поверхность, опирающуюся на камень) в слайсере на 0,1-0,2 мм. Это слегка опускает все приспособление, увеличивая эффективный угол контакта ровно настолько, чтобы кромка достигла камня, сохраняя при этом полный плоский контакт лезвия с опорой.
Как это сделать: OrcaSlicer / Bambu Studio → щелкните модель правой кнопкой мыши → Вырезать → горизонтальная плоскость ~0,2 мм от основания → сохраните верхнюю часть.
Примечание: оставайтесь в диапазоне 0,1-0,3 мм. TPU 95A слегка сжимается под давлением руки, а толщина лезвия варьируется в зависимости ��т партии продукции Luba, поэтому небольших корректировок обычно бывает достаточно.
Геометрия приспособления: угол заточки задается наклонной плоскостью и основанием. Небольшая регулировка основания (0,1-0,2 мм) компенсирует разницу в толщине лезвия.
